Во время написания первой части последнего материала меня не покидала мысль, можно ли установить Zalman VF3000A на GTX 560 Ti. Ведь, как известно, уже появилась немного переработанная и совместимая с серией 570/580 версия «N», в комплекте с которой идет «рама» для микросхем памяти и силовых элементов. А вот «младшенькую» 560 Ti как-то обделили и обошли стороной… Эту несправедливость было решено исправить, заодно подготовив базу для сравнения во второй части всех VGA кулеров, включая данную СО - Zalman VF3000A. Итак, ниже будет описано, как сделать невозможное возможным…
На страницах лаборатории уже был его подробный обзор (за авторством камрада КАА), а также сделанный мною практический эксперимент на тему поиска «лучшего из лучших» для Radeon HD 6950@6970.
Напомню, как он выглядит:
| VGA-кулеры | Zalman |
| Технические характеристики | VF3000A |
| Размеры радиатора (ДхШхВ), мм | 239 x 98 x 51 |
| Количество и диаметр тепловых трубок | 5 (6 мм) |
| Количество алюминиевых пластин | 102 |
| Толщина пластин радиатора, мм | 0,4 |
| Межреберное расстояние, мм | 1,8 |
| Количество/типоразмер вентиляторов, мм | 2 x 92 х 92 х 15 |
| Скорость вращения вентиляторов, об/мин | 1300-2500 |
| Воздушный поток, CFM | н\д |
| Уровень шума, дБА | 18 - 32 |
| Полная масса СО (с вентилятором и креплением), г | 430 |
| Количество перекрываемых слотов PCI-(E) | 2 |
| Совместимость с видеокартами: | AMD™: HD 5830, HD 5850, HD 5870, HD 6850, HD 6870, HD 6950, HD 6970 |
| Рекомендованная стоимость, USD | 55 |
Для воплощения замысла в жизнь и последующего монтажа СО использовался следующий инструмент.
Инструмент
Комплектующие
Идея этой модификации зародилась, когда я увидел совместимый с 560 серией комплект для установки AC plus. Новый замысел был обдуман со всех сторон, и не взирая на предполагаемые трудности, было принято решение воплотить очередную задумку в жизнь, а именно - взгромоздить на Zalman VF3000A крепление VR005. Расстояния между отверстиями на эталонных платах вполне позволяют это сделать (в отличие от видоизмененных), но как всегда проблема заключалась в том, что не все так просто, как кажется на первый взгляд.
Планка из комплекта.
В принципе, её можно установить, совместимость с подошвой Zalman'a почти полная. Даже закралось подозрение, что все это делается на одной фабрике, по одному штампу и шаблону.
Посмотрите, планка как будто специально сделана для «пазов» на VF3000. Но примерка, расставив все по местам, показала, что для полного удовлетворения надо немного подпилить закругленные углы и подогнать, чтобы все встало, как полагается. Что собственно и было реализовано. Отверстия на Zalman соответствуют винтам «М2». Подходящие были заказаны, однако время шло, а привоза все не было. Что ж, я решил пойти другим путем: сделать отверстия под винты «М3», которые несложно приобрести. Всего-навсего надо «накрутить» резьбу метчиком для него.
На «ушках» основания с помощью сверла диаметром 2.5 мм были просверлены отверстия для дальнейшей «нарезки».
На рамке крепления я отметил расстояния, соответствующие размеру 61 х 61 мм, и сделал отверстия для GTX 560 (51 х 61 мм) рядом с монтажными.
Думаю, что мало кто заметил разницу визуально до и после «подпила» самой крепежной пластины, что естественно. Всего-то надо было убрать 0,5-1 мм, чтобы установка прошла без сучка и задоринки. Но радость оказалась преждевременной, желаемый результат достигнут не был. После установки рамки на основание кулера для примерки печатной платы выяснилось, что между ними остался зазор в 1.5 миллиметра. Высота GPU равна 3.5 мм, а «шпилек» от края поверхности - 4.5 мм. И это не единственное препятствие, с которым пришлось столкнуться. Крепежная рама уперлась в тепловые трубки, что не позволяло уменьшить высоту. Вдобавок «фигурность» рамки усложняла монтаж, упираясь в основание. Пришлось прибегнуть к радикальным мерам и убрать все «лишнее».
Результат.
Теперь рамка свободно размещалась ниже уровня основания. Но проблемы никуда не делись. Если в начале крышка графического процессора «зависала», то теперь «ножки» не дотягивали до печатной платы. После некоторого раздумья и это решилось. В комплекте Zalman нашлись пружины, которые были надеты на винты. Для получения необходимых «высот» проводилась регуляция подкручивания. Все бы хорошо, да вот только после всех «страданий» VGA-кулера мне показалось, что надо бы чуть подогнуть в одном месте, чтобы выпрямить… Опа! Вместо исправления «искривления» отломал «дужку».
Погоревал, «помозговал» немного… Благодаря этой «потере» родился второй способ установки рамки. Как говорят: «Нет худа без добра». Покрутив VF3000A в руках, я заострил внимание на свободном пространстве, которое было между ребрами радиатора и подошвы. А что если закрепить через дно – подумал я. Тем более, рама к АС plus крепится двумя винтами, почему же нельзя попробовать установить на два и здесь? Хм, у меня где-то «завалялась» одна стальная пластиночка (приведена выше на фото комплектующих) , которую в свое время я изготавливал для крепления Prolimatech MK-13 для установки его на GTX 460 . Изготовить - изготовил, но до идеального вида не довел, поскольку уже заказал заводской вариант.
Отверстия с резьбой под винт М2 уже были, на очереди - проверка, подойдет ли планка по длине и совпадут ли отверстия. На мое везение все совпало, дело было за малым - приспособить под М3.
Рама готова к использованию, переходим к установке и её вариантам.
Все проверено, винты свободно вкручиваются и выкручиваются без проблем, «нарезка» прошла успешно. Теперь приступим к самой установке.
Размещаем пружины по отверстиям.
Сверху накладывается рамка, в отверстия просовываются винты. Под «ушком», где проходит тепловая трубка, используется винт длиной 6 мм, а для остальных - 8 мм. Связано это с тем, что длинный винт будет упираться в неё, не позволяя уравнять стороны.
Винты прикручены. Рама находится на одном уровне с подошвой.
Теперь подгоняем, при необходимости регулируя, чтобы достигнуть прилегания к GPU.
Наносим термопасту и проверяем контакт.
Смотрим. Визуально зазоров нет. Снимаем - отпечаток на основании и крышке в норме. Основание полностью закрывает поверхность GPU.
Неплохо. Еще чуть-чуть подтянуть раму и будет то, что надо. Ниже - система охлаждения на самой карте: черное с красным.
Для другого способа установки добавляется стальная пластина (уже описанная выше) 2 х 7 х 68 мм с отверстиями диаметром 3 мм, пара винтов M3 х 8 мм и две пружинки.

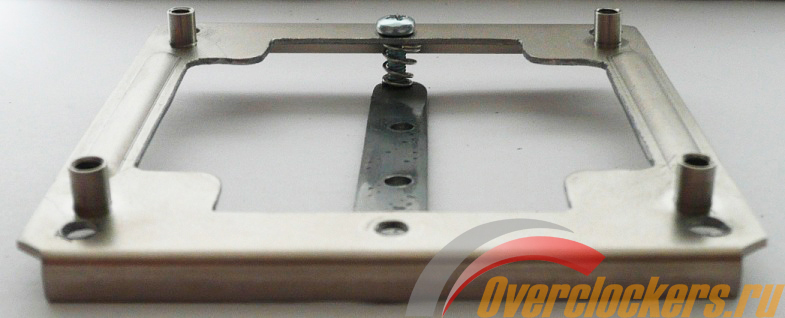

К рамке с пружиной на винте перед дальнейшей установкой крепится пластина.
Затем она просовывается под дном основания, винты М3 вставляются в противоположные отверстия и фиксируются.
Затем происходит аналогичное первому варианту закручивание для достижения совместимости поверхностей «подошвы» и крышки графического процессора. При этом надо учесть, что рамка при небольшом приложении усилий должна быть подобна качелям, отсюда и ненужность жесткой фиксации. А все из-за того, что в наличии только две точки опоры, с которыми не достичь такой же равномерности всех углов на одном уровне, как с четырьмя.
На фото видно, что «ножки» не дотягиваются до платы.
При использовании чуть «плавающей» планки пружины, выполняющие роль амортизаторов, позволяют при монтаже к печатной плате видеоадаптера достичь полного контакта и фиксации по всей площади.
Кулер на карте.
Переходим к испытаниями и заодно сравним, есть ли разница между вариантами.
Использовалась операционная система Windows 7 Ultimate 64-bit. Версия BIOS материнской платы - 1304 (12/09/2010 г.). Процессор был разогнан множителем до 4000 МГц при напряжении 1.425 В; HT 2000 МГц, 1.2 В (auto); NB 2800 МГц, 1.275 В. Оперативная память работала в режиме 1600 МГц, с таймингами: 7-7-7-18-28-1T, 1.7 В. Видеодрайвер: ForceWare 266.66.
Все тесты проводились в помещении, при температуре окружающей среды 25 градусов по Цельсию. Системный блок находился в закрытом состоянии. Подключенные к реобасу внутрикорпусные вентиляторы постоянно работали во всех режимах тестирования.
Установленные на Zalman VF3000A два 80 мм подключались к «контроллеру», с его помощью осуществлялось регулирование оборотов. Промежуток для приведения к первоначальным температурам составлял 10 минут, во время него обороты вентиляторов выкручивались на максимум.
GPU прогревался при следующих настройках:
Benchmark Heaven 2.5 (Basic edition)
FurMark 1.9.0
Видеокарта во время тестирования работала на номинальных частотах и со штатным напряжением:
| Параметры | Режим работы |
| Тактовая частота графического процессора, МГц | 822 |
| Тактовая частота шейдерного блока, МГц | 1644 |
| Частота видеопамяти (эффективная частота), МГц | 2004 (4008) |
| Напряжение, В | 1.0120 |
Для Zalman VF 3000A выставлялись следующие обороты вентиляторов:
Карта с системой охлаждения в корпусе в рабочем состоянии.
Ни один из вариантов установки не показал бо́льшего преимущества в тестировании. Разницу в отдельных режимах, равную 1 (одному) градусу, можно списать на счет погрешности измерений.
Доведение крепления до «опытного образца» продолжалось в течение пяти дней. На всех этапах я сталкивался с разнообразными препятствиями, что лишний раз подтверждает очевидное: невозможно получить результаты за одночасье, особенно когда практически все требует «ручной» работы. В моем случае бывший под рукой набор нужного оборудования сократил и длительность, и затраты времени, что прямо повлияло на итоговый результат. Может быть, в других руках все было бы иначе. Как говорят: «Хорошая мысля приходит опосля». Конечно, представленные варианты не панацея, я не удивлюсь, если кто-то уже совместил одно с другим! На просторе российском «Кулибиных» хватало, хватает и будет хватать.
Сей материал написан был с целью поделиться опытом. Возможно, кому-то это пригодится, а кто-то даже возьмет на вооружение. Единственный недостаток описанной модификации заключается в том, что на финишной прямой из-за комплекта VR005 растет денежная стоимость проекта, но оно того стоит.
