Новая платформа Intel под сокет 1155 нацелена на рынок недорогих решений, представляющих собой офисные печатные машинки или медиацентры начального уровня. Об этом косвенно свидетельствует огромный парк чипсетов именно для использования в сегменте SOHO (Small Office, HOme): H67, H61, Q67, Q65, B65. Ошибка интегрированного контроллера SATA II их не обошла, соответственно, основанные на них модели аналогично старшим подверглись системе отзывов и модернизации на новый степпинг B3.
С технологической точки зрения «новый офис» стоит на вершине достижений Intel. Прежде всего, это хорошенько переработанное графическое ядро, хотя и без поддержки DX11, что является минусом и выглядит даже несколько странно в эпоху повсеместного внедрения тесселяции. Но, положа руку на сердце, можно смело сказать - для офисного использования все нововведения не столь актуальны. Основной упор компания сделала на извлечении максимума производительности в пересчёте на 1 Вт потребляемой энергии. Другими словами, энергоэффективность новой платформы находится на очень высоком уровне.
В данной статье будет рассмотрена плата Gigabyte GA-H67MA-UD2H, которая является весьма неоднозначным продуктом, что справедливо и для всех плат, в основу которых лег чипсет Intel H67.
Коробка сделана в стиле «Gigabyte». Кто не в курсе – просто посмотрите на фотографию.
Традиционный белый фон с яркими надписями и логотипами. Вверху слева чёрным шрифтом нанесён логотип производителя. Чуть ниже яркими крупными буквами указано наименование модели. И практически всю правую половину занимает огромная объёмная двойка. Слева от неё можно увидеть пару логотипов Intel. Обратная сторона от лицевой не отстает, а кое в чем даже перегоняет.
В правом верхнем углу напечатана небольшая фотография платы, а левее крупными, яркими цветными буквами обозначена её модель - H67MA-UD2H. Под этой импровизированной шапкой идёт конгломерат различных вставок, наглядно демонстрирующих превосходство данного продукта. В частности, прямо под ней есть подробное описание технологии Ultra Durable 3, а посередине (куда же без них) расписаны преимущества современных интерфейсов.
Поскольку плата, приехавшая на тестирование, была лишена комплекта, то можно смело переходить к изучению её особенностей.
Итак, перед нами - плата стандарта mATX. Цветовая гамма характерна для большинства изделий производства Gigabyte.
Тот же, ставший традицией, синий текстолит с сочетанием разъёмов белого и голубых цветов. При скромных габаритах удалось разместить все элементы на лицевой части, обратная сторона выглядит пустынной.
На плате смонтирован процессорный сокет 1155, как следствие поддерживаются все существующие процессоры, выполненные в этом конструктиве. Для установки модулей памяти предусмотрено четыре слота: два белого и два голубого цветов. Заявлена поддержка памяти DDR3 800/1066/1333. К сожалению, других режимов (делителей) не предусмотрено, что удручает, ведь в свободной продаже давно есть модули с частотами свыше 1600. Максимально допустимый объём составляет 32 Гбайт (4 х 8 Гбайт).
Активация двухканального режима производится путем установки планок памяти в разъёмы одного цвета. Сразу отмечу, что использование суперкулеров больших габаритов может поставить крест на совместимости платы и модулей с высокими радиаторами, что не грозит обычным планкам.
Для питания GA-H67MA-UD2H предназначены основный 24-х и дополнительный 8-ми контактные ATX разъёмы. В инструкции ничего не сказано о каких-либо других вариантах подключения, но с блоком питания 24+4 плата успешно завелась.
Про систему питания процессора производитель заявляет следущее:«Industry's Leading TRUE 8 Phase Power Design». Так ли это на самом деле? Управляющая микросхема ISL6364 представляет собой сдвоенный 4+1 фазный ШИМ-контроллер.
Он отвечает за напряжения на линиях Vcore и Vcc_sa. Кроме этого, есть ещё один двухфазный контроллер ISL6322G, предназначенный для питания контроллера памяти (Vcc_io).
От основной управляющей микросхемы ISL6364 сигналы расходятся на пять частотных делителей (раздвоителей фаз), маркированных как 617С FKZC.
А от них к десяти мосфетам типа DrMOS с маркировкой SiC769CD.
Их смысл раскрывает вот такая схема.
По сути, подобная интеграция позволяет уменьшить себестоимость и сэкономить пространство при распайке компонентов на печатной плате.
Так же, как и на платах семейства P8P67, здесь применяется четырёхканальный операционный усилитель AZ324M-Е1.
В целом система питания очень неплоха, что должно положительно отразиться на стабильности работы и возможности разгона.
Мосфеты накрыты двумя алюминиевыми радиаторами серого цвета, с синими вставками по одному краю у каждого.
Они относительно большие и никак не связаны между собой. Из-за этого радиаторы держатся очень неустойчиво, чему способствует и крепление двумя пластиковыми клипсами на пружинках. Прижимная сила настолько мала, что они буквально шатаются на своих местах. В качестве термоинтерфейса применяется термопрокладка серого цвета толщиной около 1 мм.
Ещё один радиатор расположен на чипсете H67. Он также изготовлен из алюминия и выполнен в той же цветовой гамме.
Этот радиатор напротив – низкий, с малым числом рёбер. Обратите внимание, что та самая вставка синего цвета прикручена к основной части винтами. Аналогичная картина наблюдается и на мосфетных радиаторах. Цель подобного творения не очень-то ясна. В качестве термоинтерфейса используется розовая «терможвачка».
Под радиатором скрывается микросхема Intel H67. По своим габаритам она не отличается от P67, и в дополнение ко всему основана на старой ревизии B2.
Возможности расширения обеспечиваются двумя слотами PCI-e x16.
Справедливости ради, стоит отметить, что самый нижний может функционировать только в режиме PCI-e x4. Таким образом, официально поддерживается режим CrossFireX с работой по формуле 16+4. Между двумя «большими» разместили пару слотов PCI-e x1. И здесь всплывает спорный вопрос: «А где обычный PCI?». Устройств на этой шине выпущено очень много и они до сих пор продолжают выходить, поэтому, на мой взгляд, можно было распаять микросхему моста PCI-e – PCI (Intel H67 не поддерживает эту шину) и вместо одного из разъёмов PCI-e x1 смонтировать один простой PCI.

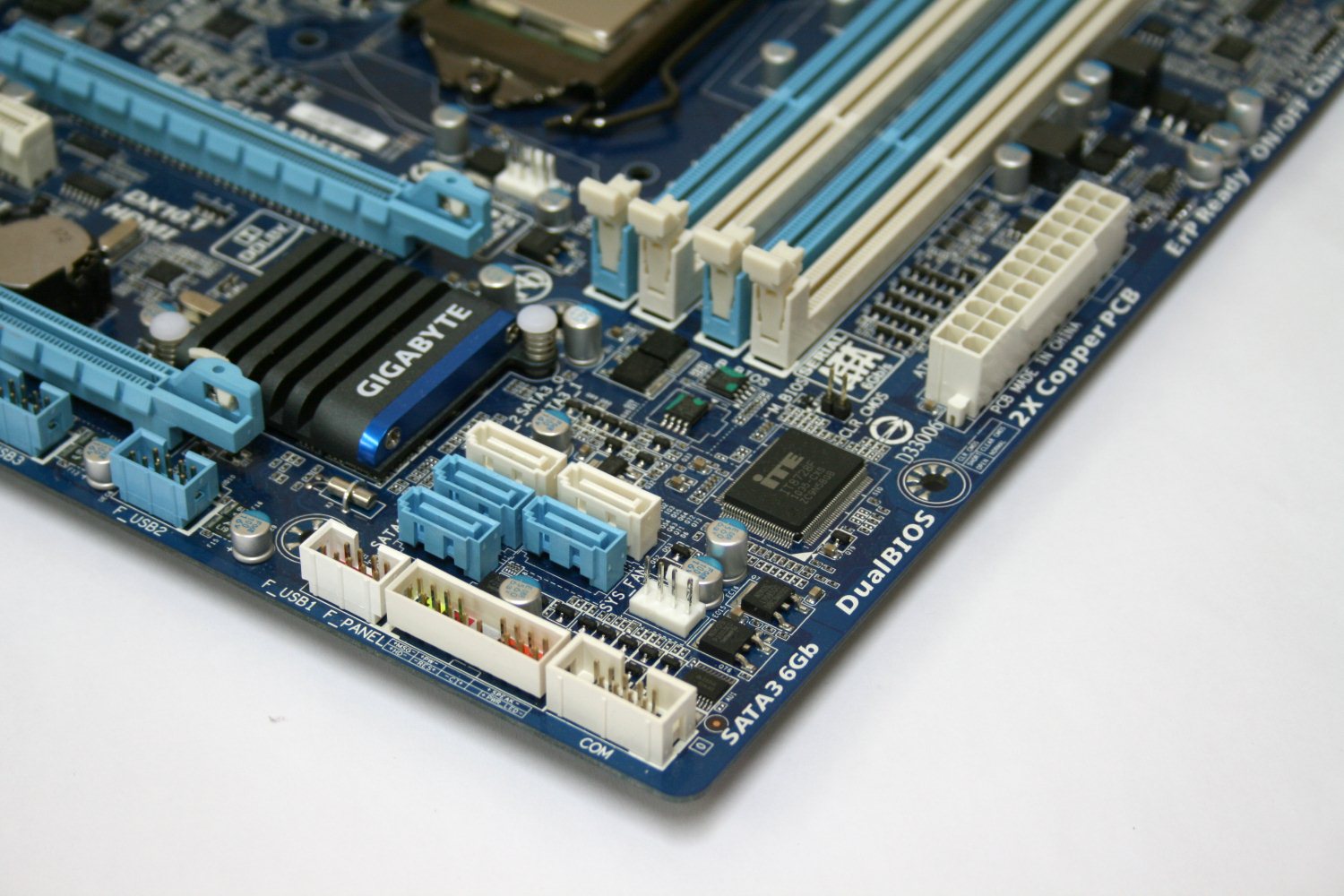

Правее чипсета распаяно пять разъёмов SATA.
Два из них, те, что белого цвета, соответствуют стандарту SATA 3, остальные три – SATA 2. Ещё на задней панели можно обнаружить один порт eSATA. Всё это добро реализовано при помощи интегрированных в чипсет соответствующих контроллеров. Многие уже слышали, что в один из них (SATA 2) вкралась ошибка при производстве. И компания Intel в срочном порядке представила ревизию чипа B3, где сей недостаток исправлен. Впрочем, ошибкой не затронуты два порта SATA 3, чего достаточно для многих пользователей.
В чипсет интегрирован контроллер шины USB 2.0. Внизу платы можно обнаружить пять колодок этого интерфейса, для подключения десяти устройств.
На задней панели расположились ещё четыре разъёма USB 2.0 и два USB 3.0. Последние реализованы отдельной микросхемой NEC D720200F1, которая расположена неподалёку.
В правом нижнем углу разместилась колодка COM-порта и разъёмы для подключения кнопок и индикаторов корпуса.
Выше, по правой стороне можно обнаружить контроллер ввода/вывода ITE IT8728F.
Еще чуть выше расположен джампер Clr CMOS (сброс BIOS), а левее две микросхемы BIOS.
Левый нижний угол оккупирован звуковым кодеком. По нижнему краю распаян разъём передней аудиопанели.

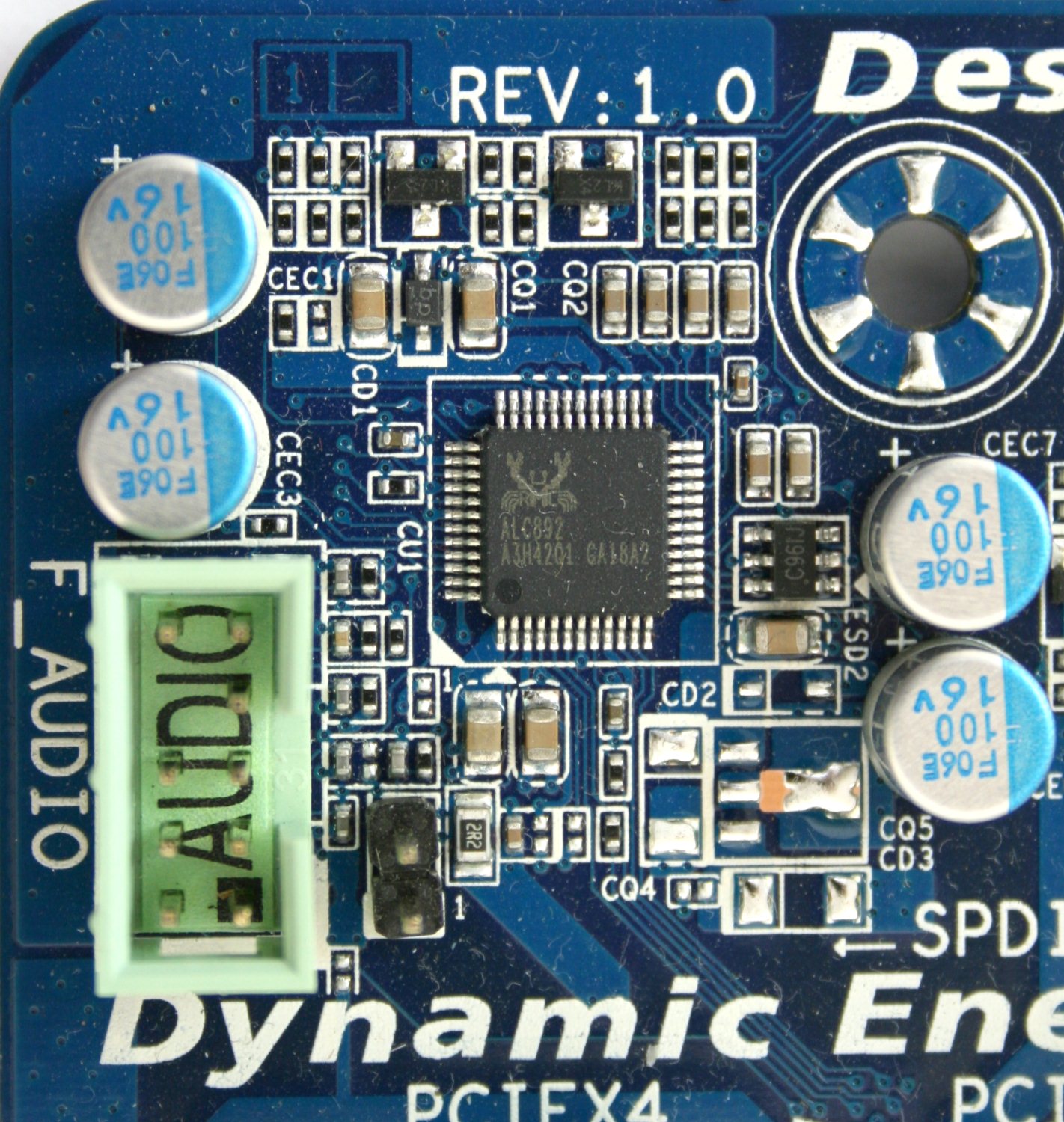

Рядом расположена микросхема восьмиканального звукового кодека Realtek ALC892. Над ней находится гигабитный сетевой адаптер Realtek RTL8111Е.
Вот собственно и всё богатство, хотя чего-то не хватает. Это контроллера и портов стандарта IEEE 1394. Данный интерфейс очень популярен в цифровых видеокамерах и некоторых внешних накопителях. Для некоторых его отсутствие будет явным минусом, ведь хозяину подобного устройства придётся покупать отдельную плату, да ещё и с интерфейсом PCI-e x1.
Обратим взор в сторону разъёмов задней панели.
| Поддерживаемые процессоры | Core i3 / i5 / i7/ в исполнении Socket 1155 |
| Системная шина, частота | DMI 2.0 (20 Гбит/с) |
| Системная логика | Intel H67 Express |
| Поддерживаемая оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 800 /1066 / 1333 МГц |
| Слоты расширения | 2 - PCIe 2.0 x16 (16+4) 2 - PCIe 2.0 x1 |
| Поддержка Multi-GPU | CrossFireX (16+4) |
| Поддержка SATA/RAID | 2x SATA 6.0 Гбит порта – H67; RAID 0, 1, 5, 0+1, JBOD; 3x SATA 3.0 Гбит порта - H67; RAID 0, 1, 5, 0+1, JBOD; |
| Поддержка IDE и eSATA | нет 1x eSATA (Intel H67) |
| Сеть | 1х Realtek RTL8111E |
| Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
| USB 2.0 | 14x USB 2.0 (Intel H67) |
| USB 3.0 | 2x USB 3.0 (NEC D720200F) |
| IEEE-1394 | нет |
| Системный мониторинг | ITE IT8728F, ITE IT8275E |
| Питание материнской платы | ATX 24-pin, 8-pin ATX 12 В |
| Разъемы и кнопки задней панели | 1x PS/2 Клавиатура или мышь 4x USB 2.0/1.1 2x USB 3.0 1x eSATA 1x D-SUB 1x DVI-D 1x HDMI 1x DisplayPort 1x S/PDIF Optical Out 1x RJ45 6x 3,5 мм Jack |
| Фирменные технологии |
|
| Размеры, мм | 244 x 244 |
| Форм-фактор | mATX |
При запуске системы приветствует уже привычная заставка.
По традиции жмём кнопку «Del» и попадаем в меню настроек.
Классика. Старое, доброе, вечное. Компания Gigabyte решила обойти стороной новомодное веяние – EFI BIOS. Перед взором пользователя предстаёт классического вида меню, разделённое на два столбца. Первым пунктом в левом из них идёт MB Intelligent Tweaker (M.I.T.).
Как правило, на материнских платах производства Gigabyte этот раздел посвящается установкам частот, напряжений и прочих параметров для тонкой настройки системы или разгона. По сути, и здесь то же самое. Разница в том, что все настройки разделены по пяти группам, которые являются ссылками на другие страницы. Ниже можно увидеть краткую информацию о системе. Среди отображаемых параметров есть: версия BIOS, частоты системной шины, процессора и памяти, её объём, температура процессора, напряжения CPU и DDR.
Первым из пяти пунктов вверху идёт M.I.T. Current Status.
Здесь отображается более детальная информация о турбомножителе, частоте процессора, объёме памяти и таймингах. За ним - пункт Advanced Frequency Settings.
На этой странице осуществляются настройки множителей и частот системной шины и видеоядра. В самом верху устанавливается множитель процессора. По умолчанию он находится в максимальном значении. Ниже отображается результирующая частота. Далее идёт ссылка Advanced CPU Core Features.
Здесь более тонко настраиваются энергосберегающие функции. К сожалению, поменять турбомножитель нельзя. Возвращаемся обратно.
На очереди пункт изменения опорной частоты системной шины. По умолчанию она равна 100 МГц. Ни для кого не секрет, что платформа Sandy Bridge отошла от канонов классического разгона частотой шины, поэтому лучшие экземпляры материнских плат способны лишь покорить планку в 108 МГц, а это не так уж и много. Ниже идёт параметр, с помощью которого меняется делитель памяти.
Хорошо видно, что их всего три, поэтому память до умопомрачительных цифр разогнать не получится. А в самом конце стоит пункт, отвечающий за частоту интегрированного в процессор видеоядра.
Возвращаемся на страницу M.I.T. Current Status и переходим к третьему пункту, который называется Advanced Memory Settings.
Сверху снова можно лицезреть делитель памяти. Чуть ниже - пункт Performance Enhance в котором есть три параметра: Standard, Turbo, Extreme. Нетрудно догадаться, что речь идёт о трёх режимах производительности.
Далее следует пункт Dram Timing Selectable. Здесь также предусмотрено три режима: Auto, Quick, Expert. В первом случае все тайминги устанавливаются автоматически. Во втором происходит то же самое, но активными становятся два пункта ниже – это: Chanel Interleaving и Rank Interleaving. В последнем случае можно вручную устанавливать тайминги в самом нижнем пункте Channel A (B) Timing Settings.
Как обычно, количество регулируемых значений велико. Снова возвращаемся на страницу M.I.T. Current Status и переходим к следующему пункту Advanced Voltage Settings.
Данная страница целиком посвящена установкам напряжений. Компоненты и диапазоны:
Пятым пунктом на странице M.I.T. Current Status идёт Miscellaneous Settings.
Здесь всего два пункта дополнительных настроек. Переходим ко второй строке в левом столбце основного меню - Standard CMOS Features.
Вот уж где поистине стандартные установки: время, дата, параметры накопителей. В который уж раз возвращаемся в основное меню и переходим к следующему пункту с названием Advanced BIOS Features.
Тоже ничего необычного. Сверху ссылка на страницу выбора очерёдности жёстких дисков. Далее друг за другом следуют пункты выбора вариантов загрузки. В самом низу можно настроить объём выделяемой видеопамяти. Снова выходим в основное меню и выбираем очередной пункт - Integrated Peripherals.
Тоже заурядная по своей сути страница, название которой красноречиво свидетельствует само за себя. Сиречь о настройках периферийных контроллеров. Да и это звучит слишком громко, всё сводится к банальному вкл/выкл. Хотя нет, еще можно ещё выбрать режим SATA устройств. Следом в основном меню идёт ссылка Power Management Setup.
Здесь настраиваются различные функции управления питанием и всяческие режимы пробуждения компьютера. Замыкает левый столбик основного меню пункт PC Health Status.
Да, на этой странице осуществляется мониторинг за напряжениями, температурами, количеством оборотов подключенных к плате вентиляторов. Там же производятся настройки сигнализации и аварийного отключения при достижении определённых температур. Ещё в самом низу можно выбрать режим работы процессорного вентилятора.
В BIOS интегрирован собственный прошивальщик, который называется Q-Flash. Для его запуска необходимо нажать кнопку F8, после чего на экране сразу же появится окошко:
При утвердительном ответе, запускается программа-прошивальщик, но, к слову сказать, с помощью неё прошить BIOS мне не удалось.
Это получилось сделать лишь из операционной системы посредством утилиты @BIOS.
Тестирование материнской платы Gigabyte H67MA-UD2H проводилось совместно со следующими компонентами:
Разгон как таковой на чипсетах Intel H67 невозможен, что не стало для меня открытием. Вины Gigabyte тут нет, скорее за это в ответе Intel. Казалось бы: вот он процессор с индексом «K», у которого турбомножитель должен быть свободен на повышение. Но на практике он не увеличивается. Можно повысить частоту системной шины, но эти жалкие 105 МГц выглядят просто смешно.
Начну, пожалуй, с самого начала моего недолгого знакомства с платой. Поскольку она оказалась недоукомплектована, то я предположил, что она уже была в употреблении. Следовательно, наличие самой последней версии BIOS – F8 меня не удивило.
Итак, собрал я конфигурацию, включил, используя жёсткий диск с уже установленной системой Windows 7 x86 (32 бит) под P67. Всё загрузилось, драйверы начали обновляться. Обновление прошло. Перезагрузка. Синий экран. Но - безопасный режим запустился без проблем. Делаю откат системы - ситуация повторяется. Метод тыка помог определить, что все дело в видеодрайвере. Перепробовав несколько версий, я отчаялся и переустановил «операционку». Это снова была Windows 7 x86 (32 бит).
Пока я делал эти манипуляции - слетел BIOS. Просто так, после очередной перезагрузки выпало сообщение Checksum Error и пошло восстановление с резервной микросхемы на версию F2. Короче, тот день оказался неудачным, и я уснул не солоно хлебавши.
Наутро загружаю «свежую» Windows 7 x86, но после установки видеодрайвера и перезагрузки опять «синька». Уже начинаю подумывать: «А не в камне ли дело?» Вдруг каким-то образом после установки драйверов перестаёт корректно работать интегрированное видеоядро, ведь до этого я его не проверял. Пробую процессор на другой плате с чипом H67 и ситуация повторяется. Кажется, что это точно процессор, но в последний момент пробую установить Windows 7 x64 (64 бит) и здесь меня ждёт успех, но тоже не без приключений.
Итак, версия BIOS – F2, «ОСь» нормально встала, видеодрайвер установился. Но пока переставлял компоненты с другой платы на эту, по запарке поставил только один модуль памяти... Обрадовавшись, что все нормально, выключаю компьютер, вставляю ещё одну планку, и … Windows начинает загружаться 30 минут, причём на SSD. Дело неладно. Опять откаты и борьба с операционной системой. Чисто случайно понял, что дело в дополнительной планке памяти. Проблема решилась обновлением BIOS до версии F8.
Несколько раз наблюдался такой сценарий: стенд запускается, загружается операционная система, ребут (перезагрузка), нормальная работа. BIOS в ходе тестов слетал ещё два раза.
Когда все устаканилось, я принялся за разгон интегрированного видеоядра. При незначительном повышении напряжения на нём удалось поднять частоту с 1350 до 1550 МГц. Дальше уже ничего не помогало: в тестах переставал отвечать видеодрайвер.
К сожалению в приложении GPU-Z частоты не отображаются, а в утилите CPU-Z они отображаются неверно.
Пару слов об оперативной памяти. Разогнать её невозможно, поскольку максимальная частота, которую можно установить – 1333 МГц. Поэтому я решил использовать простые модули памяти Patriot PSD34G13332. К слову сказать, они вполне неплохо работали на частоте 1400 с таймингами 8-8-8-26. Ещё мой выбор был обусловлен отсутствием на ней радиаторов, потому что для установки дискретного видеоадаптера пришлось развернуть кулер на 90 градусов, а под него высокие модули не влезли.
Ещё я был удивлён тем фактом, что радиатор чипсета достаточно сильно нагревался, подобной картины на протестированных мною платах на P67 не было и в помине. Трудно объяснить эту ситуацию, но возможно всё это, включая все мои злоключения связаны с неудачностью конкретного экземпляра и я искренне верю, что вам повезёт больше.
Тестирование Gigabyte H67MA-UD2H проводилось на открытом стенде при комнатной температуре 21°C в следующих режимах:
Сами тесты проводились под операционной системой Windows 7 64-bit, прогонялись по пять раз, потом выбирались средние значения. Запускались 64-х разрядные версии тестовых пакетов при наличии таковых.
В проведённых тестах интегрированный видеоадаптер выглядит убедительнее, чем дискретный. Хотя я допускаю, что есть какие-либо игровые приложения, где последний будет предпочтительнее, но в данных тестах он проигрывает.
Чипсет греется ощутимо, что подтверждают результаты замеров температуры. Смена термоинтерфейса на эту ситуацию никак не влияет.
Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1. Используемый звуковой кодек Realtek ALC892 не демонстрирует выдающегося звучания на фоне своих интегрированных собратьев. Оно чистое, ровное и без искажений. Позиционирование в играх и фильмах невыразительное.
После тестирования каждого продукта невольно задумываешься на тему: «Кому это нужно?» И вот здесь-то найти ответ сложно. При цене на момент написания статьи (начало мая 2011) свыше 4000 рублей трудно представить целесообразность подобного приобретения. Безусловно, варианты есть – это офис и дом. В первом случае получается дорого, установка подобной платы в офисную печатную машинку - неоправданная трата денег. Для домашнего использования есть бо́льшие перспективы, но отсутствие разгона как класса, напрочь отбивает всякое желание обладать такой платой за эти деньги. Остаётся вариант использования её в составе готовых систем для нетребовательных пользователей.
Очевидно, что при производстве этой платы используются качественные компоненты, что в свою очередь должно положительно сказаться на надёжности и отказоустойчивости. Но при всём этом слетает BIOS, благо хоть восстанавливается сам. Отсутствует гармония во всём. Складывается ощущение, что производитель создавал плату строго по плану. Сами посудите: нету ни одного обычного слота PCI, отсутствует современный EFI BIOS. Нет разъёмов IEEE 1394, что для некоторых может быть решающим фактором при выборе.
Но основной камень хочется забросить в огород Intel. Я даже не беру сейчас в расчёт ошибку в ревизии B2. Дело именно в отсутствии функций разгона. Компания Intel пытается пресечь на корню подобные вещи в низшем и среднем сегменте, что может оказаться на руку основному конкуренту – AMD. Даже купившие «счастливый билет» с индексом «К» люди остаются за бортом, что, на мой взгляд, уж точно несправедливо. Итого: в материнской плате Gigabyte GA-H67MA-UD2H оверклокинга нет.
Плюсы Gigabyte GA-H67MA-UD2H:
Минусы Gigabyte GA-H67MA-UD2H:
