Этот год богат на новинки в среднем ценовом сегменте корпусов для игровых систем. Сегодня в лаборатории overclockers.ru новый продукт Thermaltake этого класса – V6 BlacX Edition. Последнее уточнение намекает на черноту всего и вся снаружи и внутри. А вот почему V6, я так и не понял. Оформление одноименных процессорных систем охлаждения Cooler Master действительно вызывает автомобильные ассоциации. У героя же данного обзора ни во внешности, ни в ТТХ отсылок к V-образным шестеркам мне обнаружить не удалось. Быть может, вы найдете? :)
Хотя в целом выглядит новинка Thermaltake, бесспорно, интересно. Но конкуренция в этом сегменте рынка корпусов велика. Давайте посмотрим, что кроме черного цвета и известной торговой марки сможет предложить пользователю V6 BlacX Edition.
Начнем, как обычно, с описания упаковки и комплекта поставки тестируемого корпуса.
Корпус поставляется в средних размеров (220 мм (Ш), 462 мм (В), 490 мм (Г)) коробке из плотного картона. За свою недолгую жизнь ей явно пришлось пережить множество испытаний, но выдержала их упаковка V6 BlacX Edition достойно. Она все еще неплохо выглядит. В первую очередь, благодаря своей строгой черно-белой цветовой гамме. А красно-рыжая полоса на боковине призвана внести в ее облик некоторый «оживляж».
Правда, изображения черного корпуса на темных гранях коробки не слишком разборчивы. Да и в остальном она не блещет информативностью, на ней не приведен даже краткий перечень технических характеристик продукта. Зато, конечно, прямо на лицевой стороне нашлось место упоминанию о том, что Thermaltake является официальным поставщиком WCG (World Cyber Games) – ежегодно проходящего мирового чемпионата по компьютерным играм.
Даже на наиболее информативной обратной грани коробки всего лишь проиллюстрированы основные особенности корпуса. Их же краткий перечень на одной из боковин выделяется только тем, что приведен на 12 языках (есть среди них и русский).
Масса брутто корпуса невелика – чуть менее восьми килограммов. Но вместо ручки – только стандартные вырезы по бокам. Так что в одиночку коробку с Thermaltake V6 BlacX Edition особенно не потаскаешь.
Внутри корпус стандартно дополнительно упакован в полиэтилен и зажат между пенопластовыми фиксаторами-демпферами.
Тут же обнаружился комплект поставки V6 BlacX Edition в двух пакетах (многоразовых, с замка́ми). Первый призван защитить от намокания руководство пользователя и листок с описанием гарантийной политики Thermaltake.
Инструкция переведена на те же 12 языков, включая и наш с вами «великий и могучий».
А все аксессуары, которыми производитель счел нужным снабдить корпус, расположились во втором пакете.
С Thermaltake V6 BlacX Edition поставляются:
В целом комплект поставки Thermaltake V6 BlacX Edition можно назвать неплохим для продукта этого уровня, а его упаковка выглядит надежной. Кстати, описанные три слоя: картона, пенопласта и полиэтилена – это не единственное, что защищает корпус в пути до пользователя. Все его глянцевые поверхности производитель заботливо оклеил отдельной пленкой. И правильно сделал – пыль они собирают просто нещадно. А так хоть в первый момент после распаковки порадуют пользователя :).
Давайте посмотрим, что же представляет собой сам герой нашего тестирования.
Внешне Thermaltake V6 BlacX Edition выглядит очень неплохо. Кому-то он покажется простоватым, но в строгости ему точно не откажешь.
Корпус достаточно компактен – 220 мм (Ш), 462 мм (В), 490 мм (Г) и довольно легкий – 6.7 кг.
Практически всю переднюю панель занимают девять пятидюймовых отсеков. Их стальные заглушки полностью перфорированы, под мелкой стальной сеткой проглядывают пылевые фильтры.
Такая организация фронтальной панели стала популярной у корпусоделов после появления Antec Nine Hundred. За последние полтора года в нашей лаборатории побывало несколько подобных продуктов под разными торговыми марками. И вот настал черед Thermaltake выпустить свою вариацию на тему «девятисотенного».
Интересно, что сами Antec-овцы в своей новой игровой серии Dark Fleet отказались от сплошного массива пятидюймовых отсеков. Правда, никаких преимуществ их новые корпуса от этого не получили, да и вообще они вышли довольно неоднозначными.
Но вернемся к герою нашего тестирования.
Нижняя заглушка отличается наличием логотипа производителя. Он аккуратно оформлен, утоплен в решетку и вообще неплохо выглядит.
Обрамляют переднюю панель два декоративных выступа с изогнутыми поверхностями из глянцевого пластика. Снаружи на них присутствует еще пара решеток, аналогичных тем, из которых состоят пятидюймовые заглушки. Что удивительно, эти «воздухозаборники» выполняют не только декоративную функцию, они действительно сквозные. Хотя передняя панель корпуса и так настолько дырявая, что вряд ли здесь реально нужна дополнительная перфорация. Да и фильтров за ней нет...
В верхней части передней панели на одной из упомянутых глянцевых вставок разместилось название модели. По мне так без него вполне можно было обойтись.

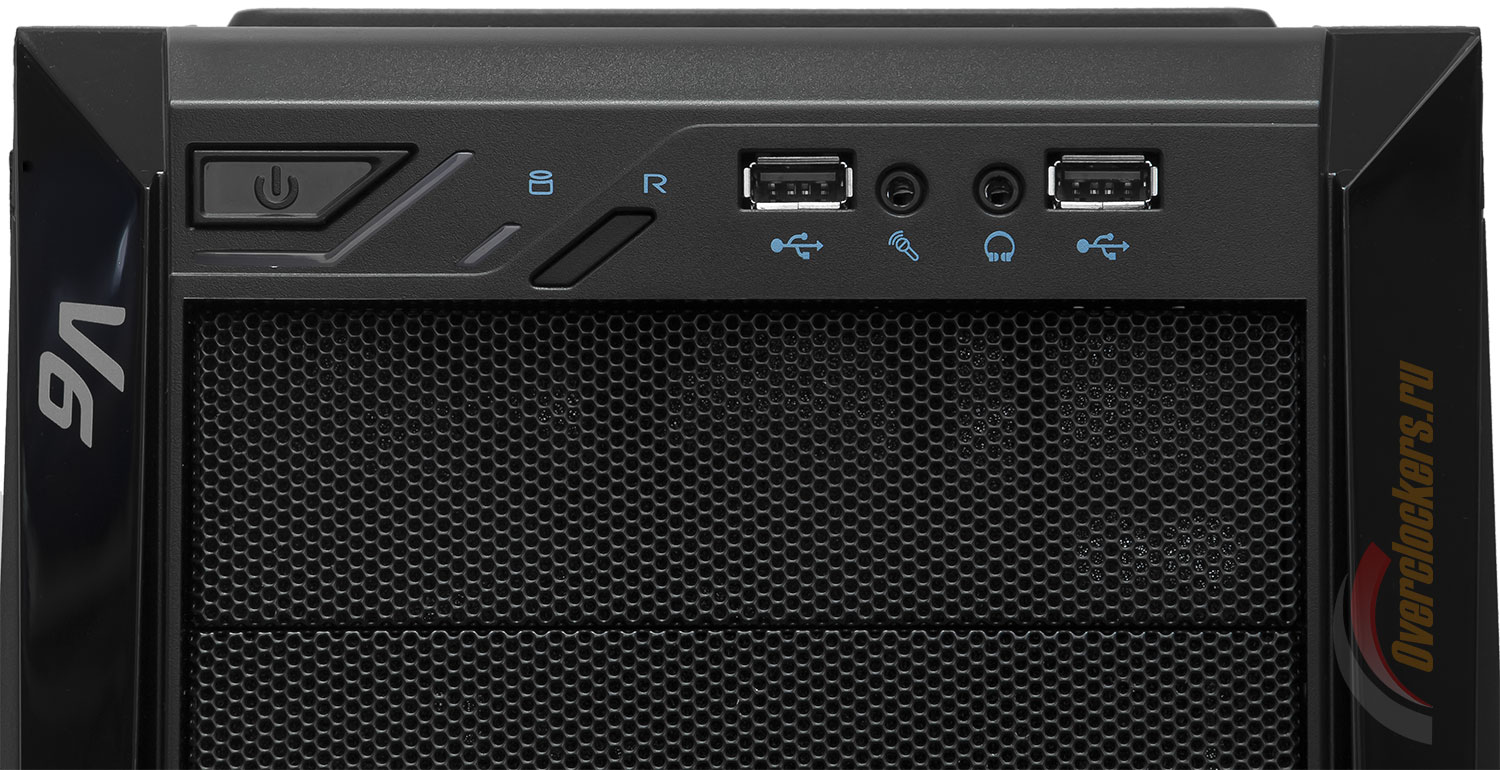

А вот без кнопок, индикаторов и фронтальных портов корпус станет просто стальным ящиком. В Thermaltake V6 BlacX Edition они ютятся на узкой полоске в самом верху «морды».
Под разъемы отведена правая половина панельки. Их тут не самый обширный набор: всего-то по паре аудио-разъемов и USB-портов. Ярко-голубая маркировка не должна вводить в заблуждение, «универсально-последовательные» порты соответствуют только второй версии, USB 3.0 не поддерживается.
Кнопки и индикаторы образуют живописную композицию слева. Длинная «прорезь» ярко-синего Power LED обтекает снизу крупную кнопку включения. Рядом примостился маленький красный ромбик индикатора активности жестких дисков. И еще правее находится не намного больший его Reset.

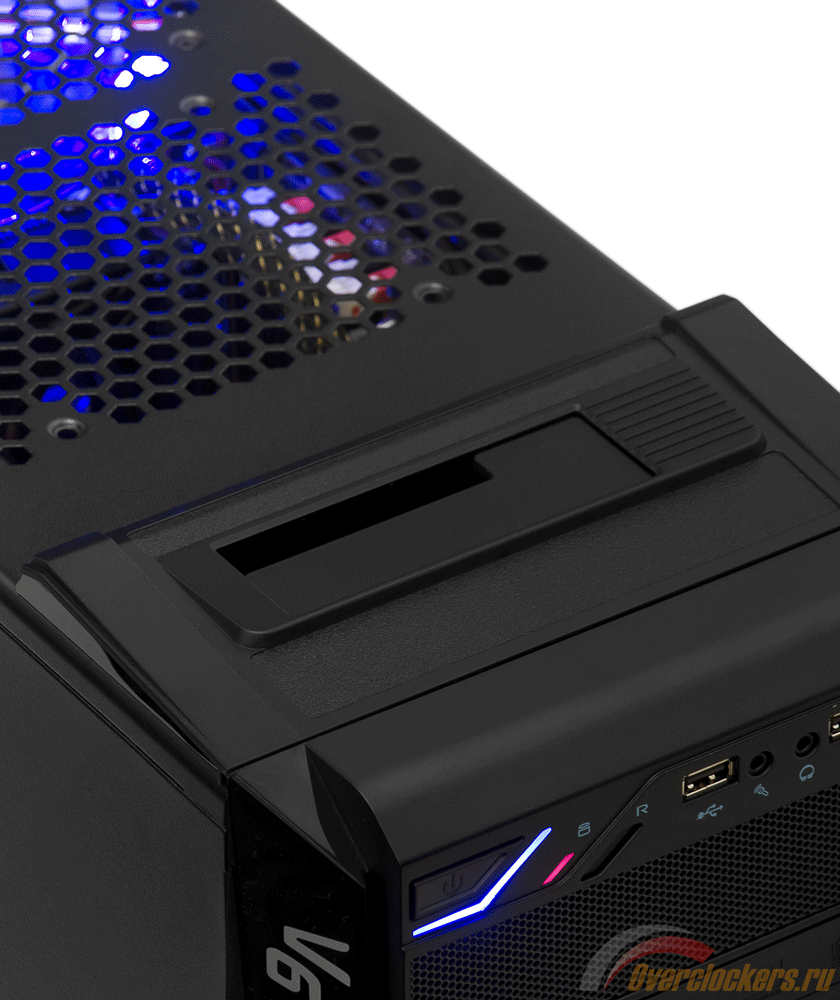

Непосредственно над этой панелью – в передней части верхней панели – одна из главных «фич» тестируемого корпуса – внешний отсек для накопителя. Он универсальный, рассчитан как на 3.5”-, так и на 2.5”-форм-фактор. Жесткий диск или SSD предлагается устанавливать вертикально. Отсек прикрыт подпружиненной крышкой с вырезом: двухдюймовый накопитель ее не потревожит, тогда как при установке сюда 3.5-дюймового жесткого диска крышка откидывается вниз:
Анимированные GIF-ы в увеличенном варианте – того же формата, поэтому могут быть довольно «тяжелыми» (в среднем 400–600 КБайт). Размер и разрешение обеих версий картинки прописаны в блоке TITLE тега IMG; браузеры должны отображать их во всплывающей подсказке.

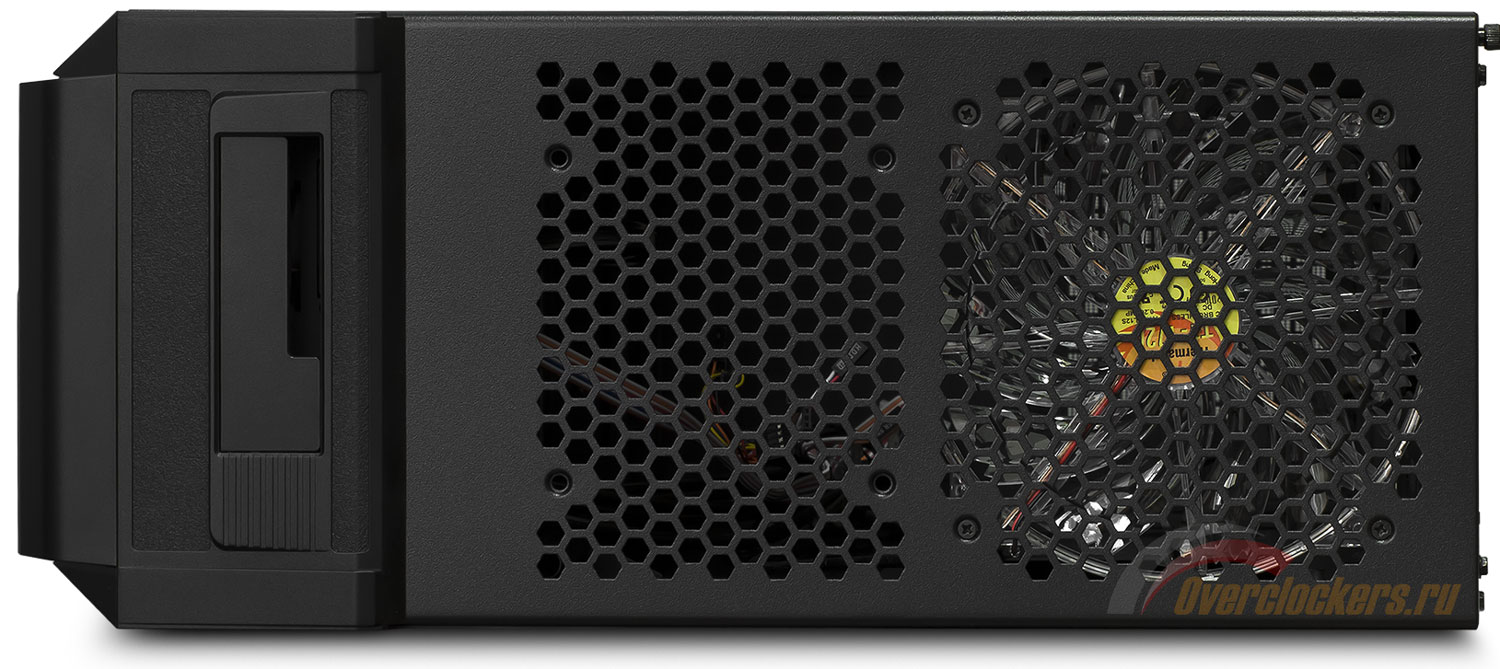

Практически вся остальная верхняя панель корпуса перфорирована. В задней ее части установлен огромный вентилятор. Он прозрачный, снабжен синей подсветкой. А перед ним можно установить еще одну, на этот раз 120-мм «вертушку». Правда, зачем она там нужна – не очень понятно.

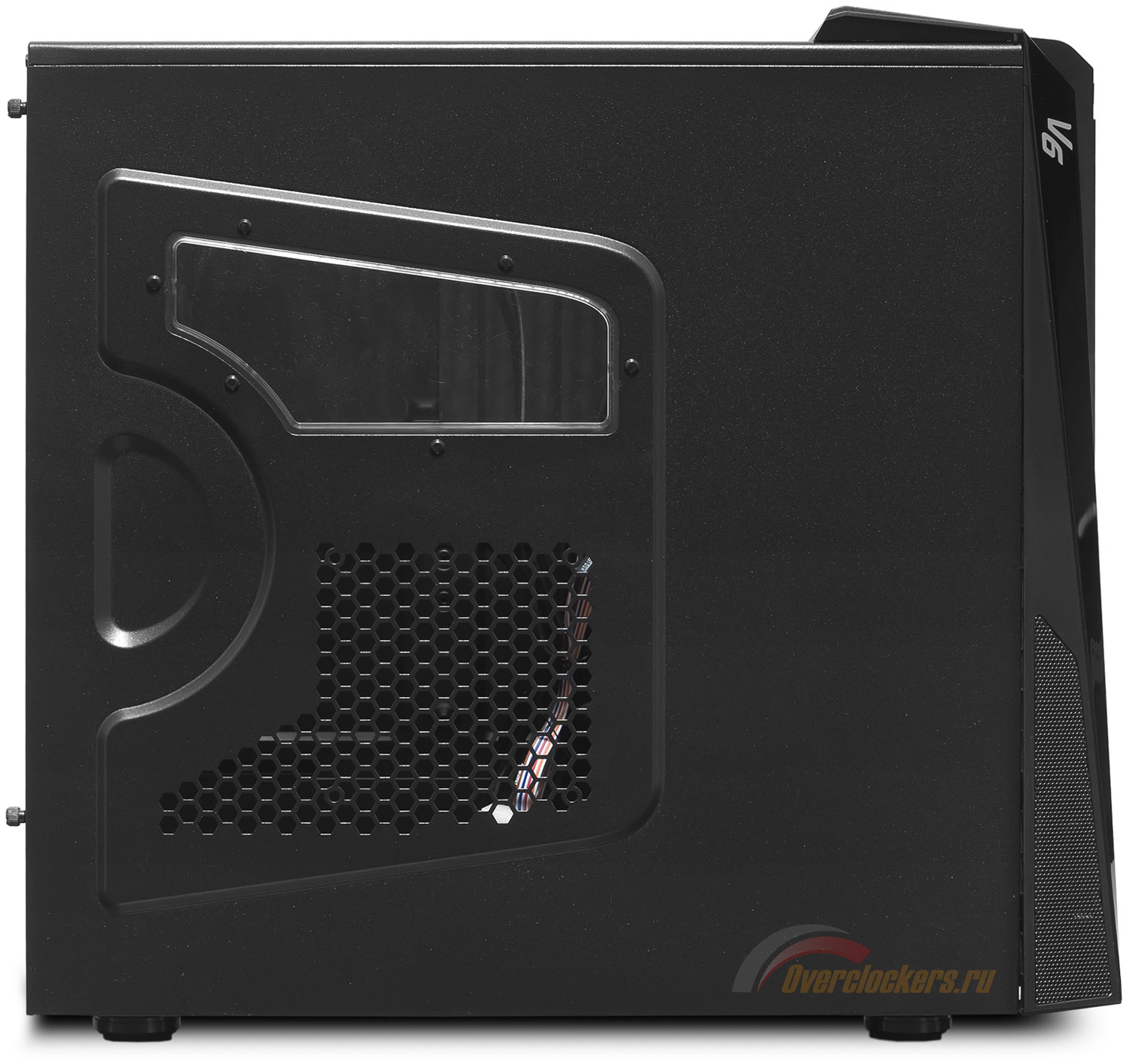

Такая же крупная «сотовая» решетка присутствует и на левой (если смотреть спереди) боковой панели Thermaltake V6 BlacX Edition, в верхней части крупной фигурной выштамповки. За ней тоже можно установить дополнительную «стодвадцатку». Вот она уже может пригодиться, например, для охлаждения горячих видеокарт.
А вот в помощь системе охлаждения CPU вентилятор подрядить не получится – над упомянутой перфорацией расположилось небольшое, но зато сплошное окошко. Вряд ли получится хорошо рассмотреть через него «внутренности» системного блока, но процессорный кулер и память частично будут видны.

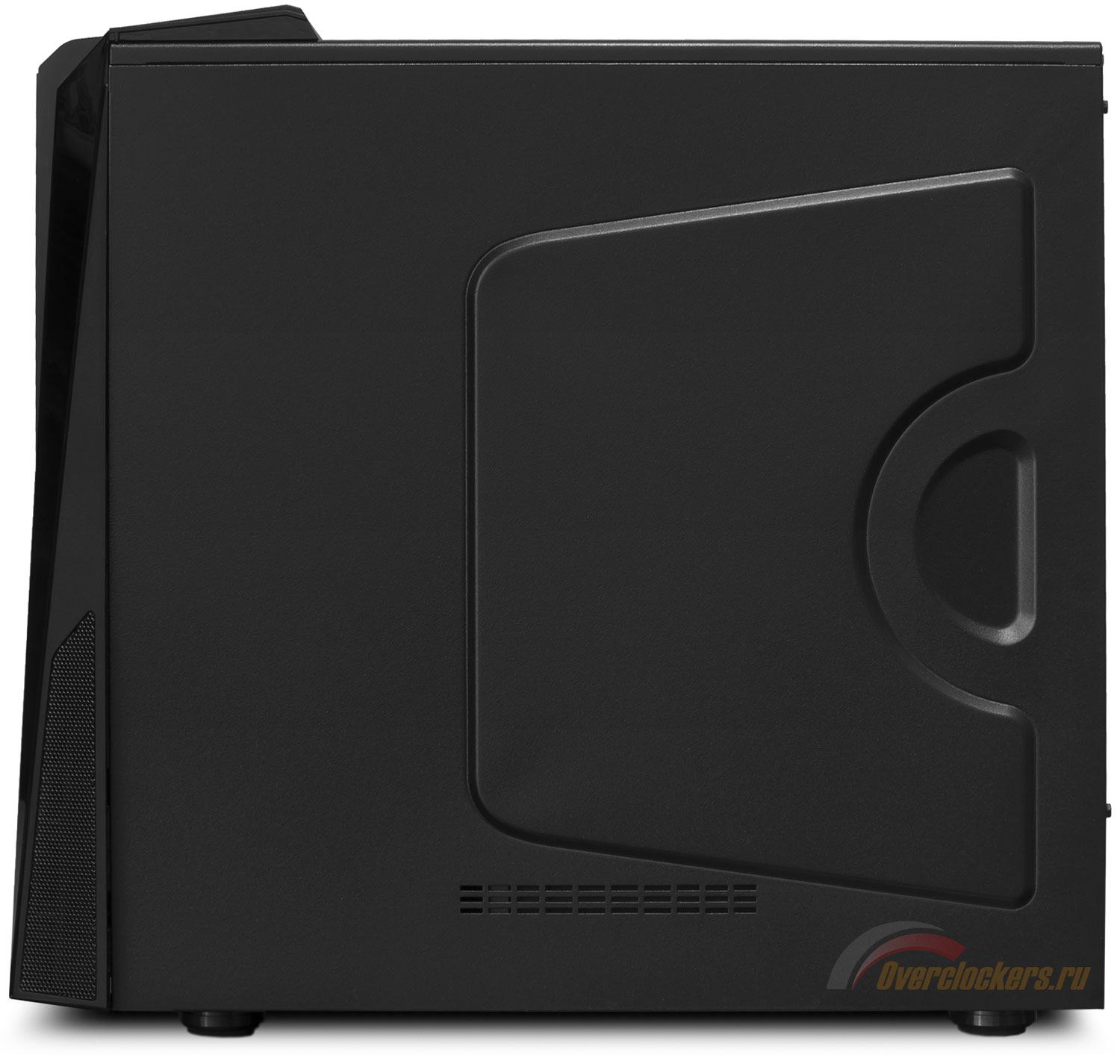

На второй боковой панели тоже есть выштамповка, только тут она, по понятным причинам, сплошная. Зато под ней разработчики добавили мелкую вентиляционную решетку. Зачем нужна эта, я могу только предполагать. Быть может, в конфигурации с двумя графическими ускорителями она должна обеспечивать приток свежего воздуха системе охлаждения нижнего из них. Но если так, то лучше бы инженеры Thermaltake позаботились о верхнем – ему в таком режиме обычно «жарче».
Боковые панели V6 BlacX Edition фиксируются сзади двумя винтами каждый. При этом правую в процессе сборки системы вообще можно не снимать, поэтому на ней производитель посчитал возможным сэкономить на винтах с накатанной головкой. Ну, хотя бы левую можно (де-)монтировать без использования отвертки. А во избежание того, чтобы это сделал кто-нибудь другой, в комплекте, напомню, присутствует петелька, позволяющая закрыть корпус на замок.

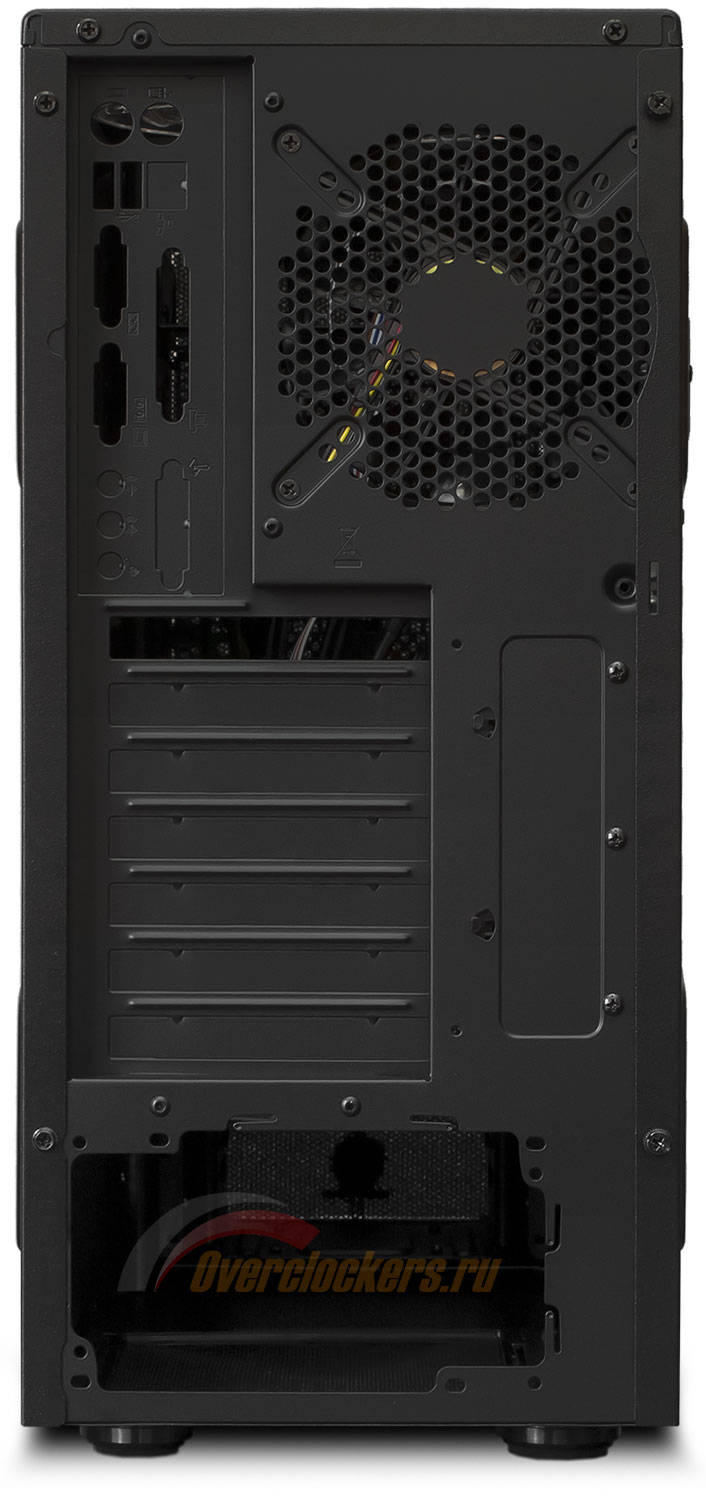

Задняя панель Thermaltake V6 BlacX Edition, на удивление, не слишком «дырявая». Единственная перфорация на ней предназначена для второго и последнего установленного в корпусе вентилятора – вытяжной «стодвадцатки». Набор монтажных отверстий позволяет заменить ее «вертушкой» с размерностью 92 или 80 мм.
Нет даже отверстий для вывода шлангов системы жидкостного охлаждения.
Кроме того, как обычно, неприятно удивляют в корпусе дороже 100 долларов одноразовые выламываемые заглушки I/O-панели материнской платы и карт расширения. Первая вообще никому не нужна. А из последних в попавшем ко мне на тестирование (и вроде бы новом) экземпляре одной уже не было. Такими темпами двух комплектных быстро перестанет хватать.
В остальном Thermaltake BlacX Edition соответствует уровню современного игрового корпуса. Блок питания в нем располагается снизу, причем набор монтажных отверстий позволяет зафиксировать его в обоих основных положениях.

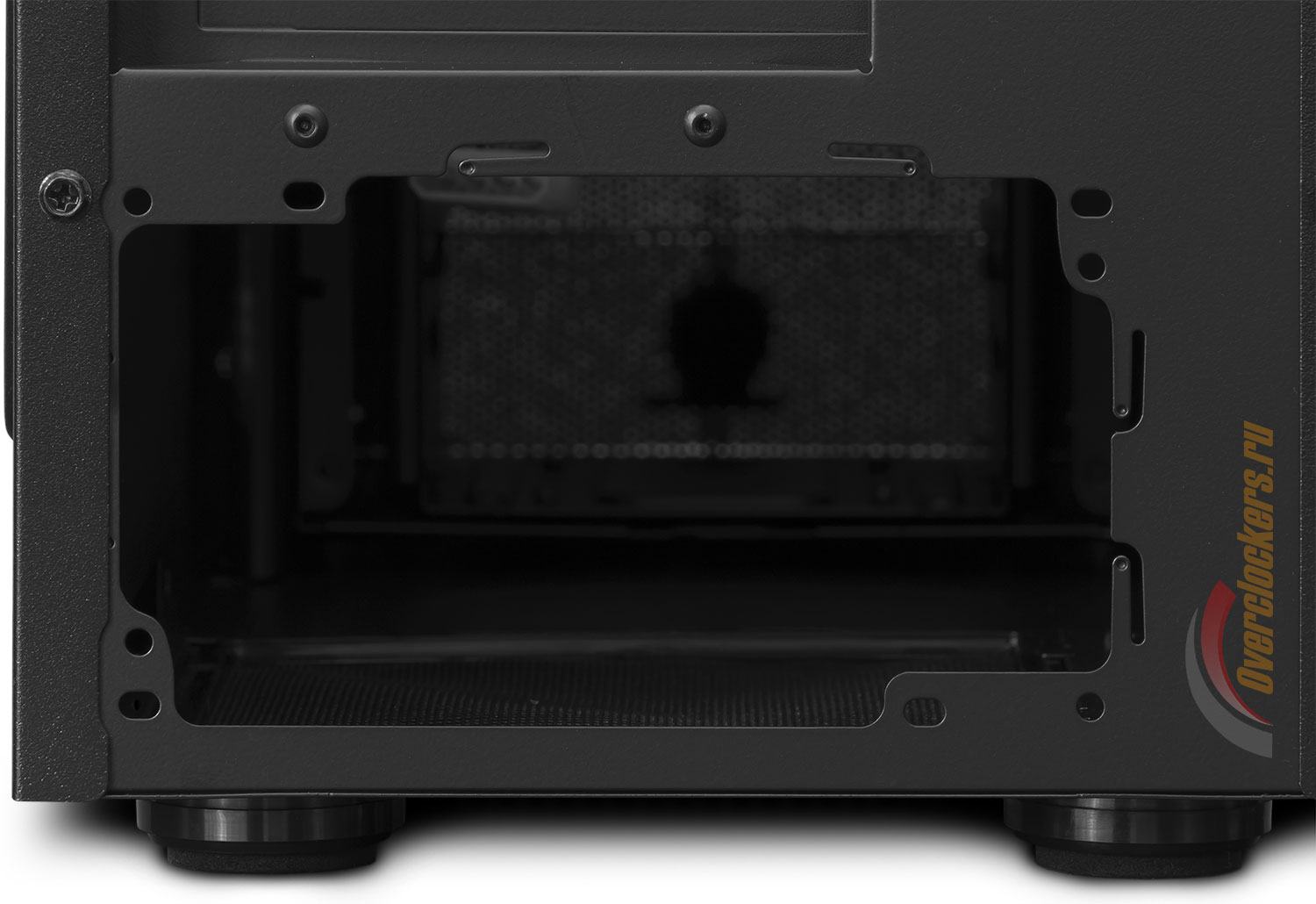

При ориентации вентилятором вниз БП образует свой собственный замкнутый контур охлаждения, забирая воздух снаружи снизу и сразу же выбрасывая его из корпуса назад: в днище наличествует соответствующая перфорация. Правда, она довольно скромная по размерам, что мешало продлить ее немного вперед, не очень понятно. Но зато за крупной стальной решеткой проглядывает более мелкая – пылевого фильтра. Главное, чтобы его было легко обслуживать. Но к этому вопросу я еще вернусь.

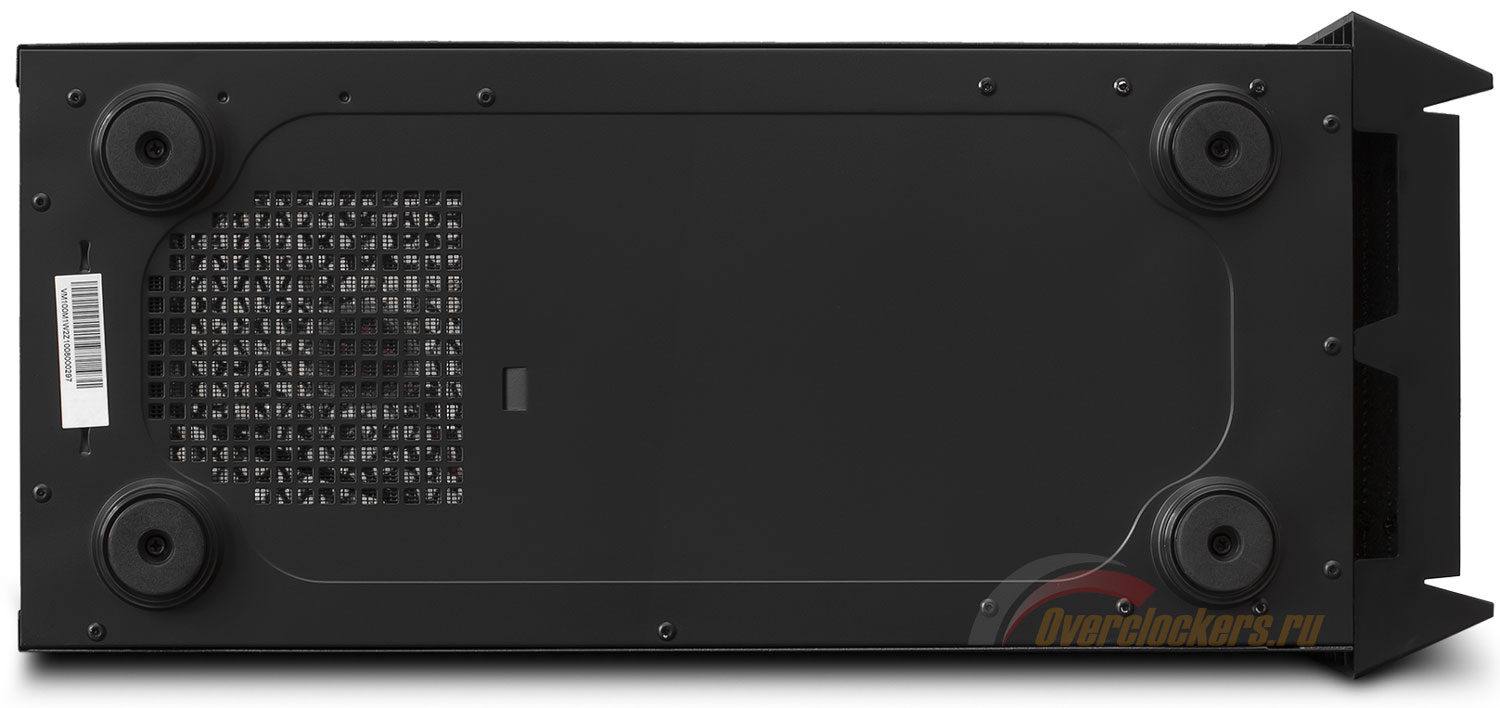

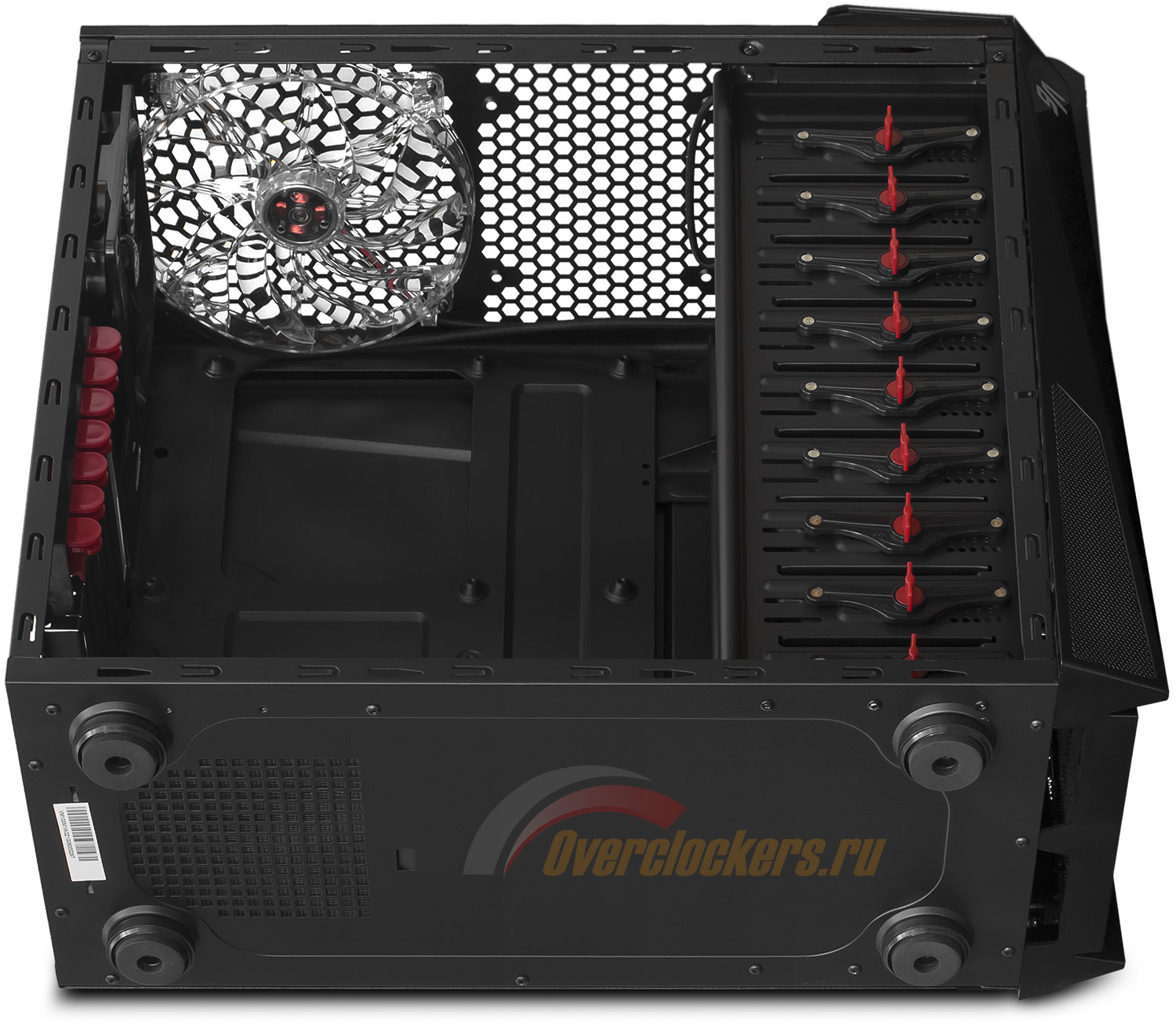

В текущем же разделе напоследок упомяну ножки Thermaltake V6 BlacX Edition. Корпус покоится на крупных пластиковых кругляшах, прикрученных к его нижней панели. Они неплохо оформлены – «под хай-фай» и оклеены снизу чем-то вроде войлока. Даже удивительно видеть такие ножки в корпусе с выламываемыми заглушками слотов расширения.
На этом завершаем внешний осмотр Thermaltake V6 BlacX Edition, самое время заглянуть внутрь.

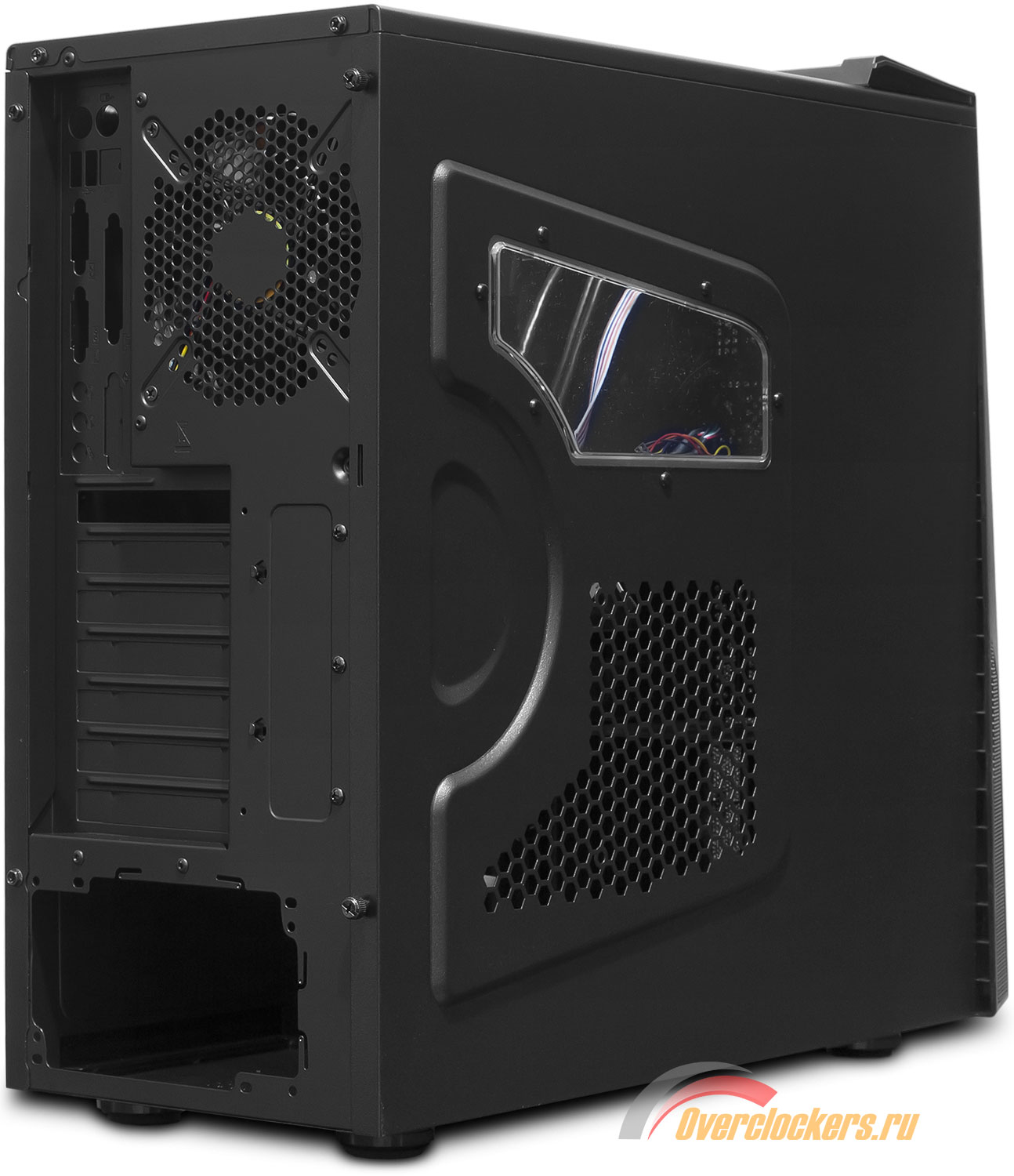

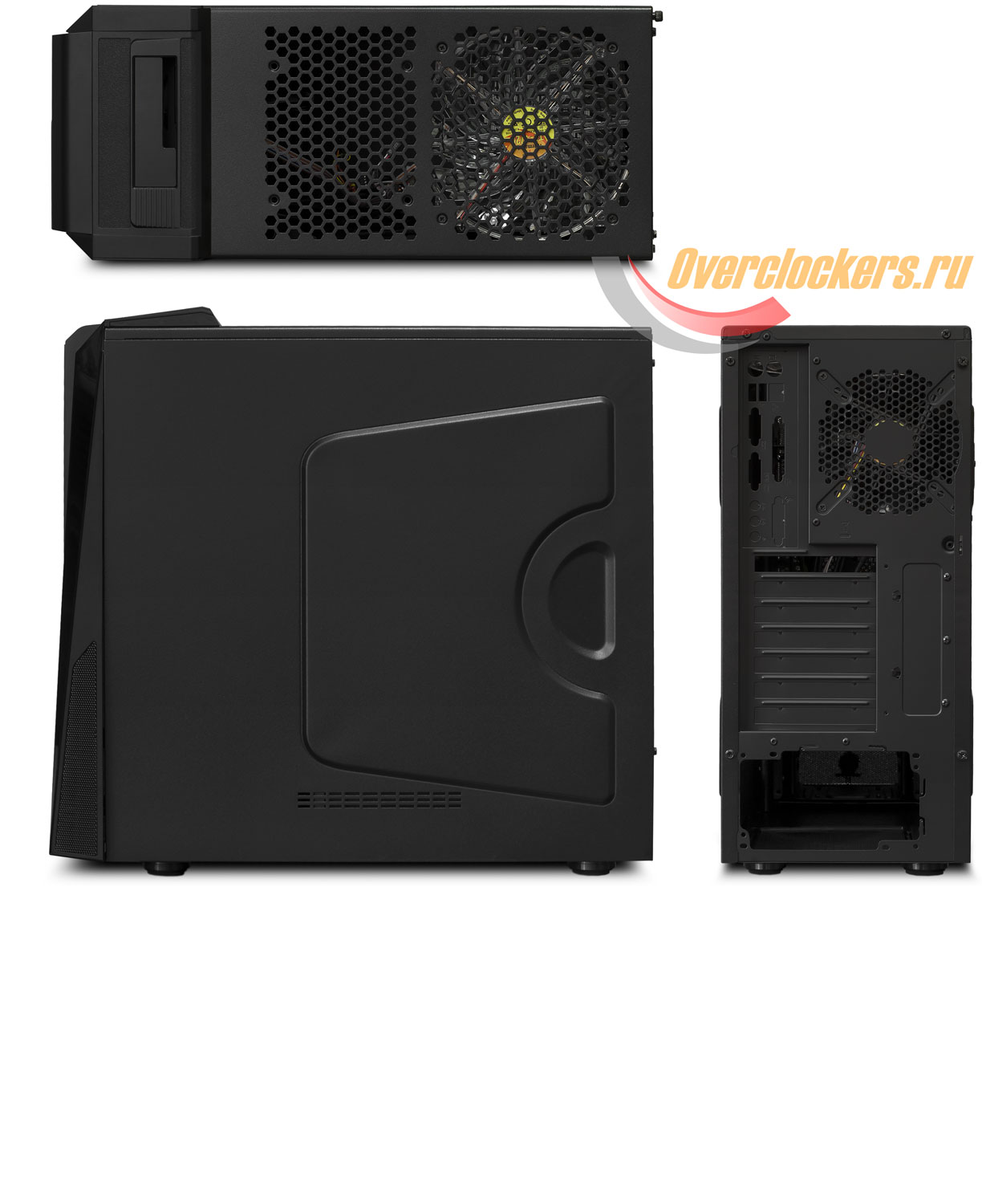

Но прежде, как всегда, фотографии тестируемого корпуса со всех сторон:

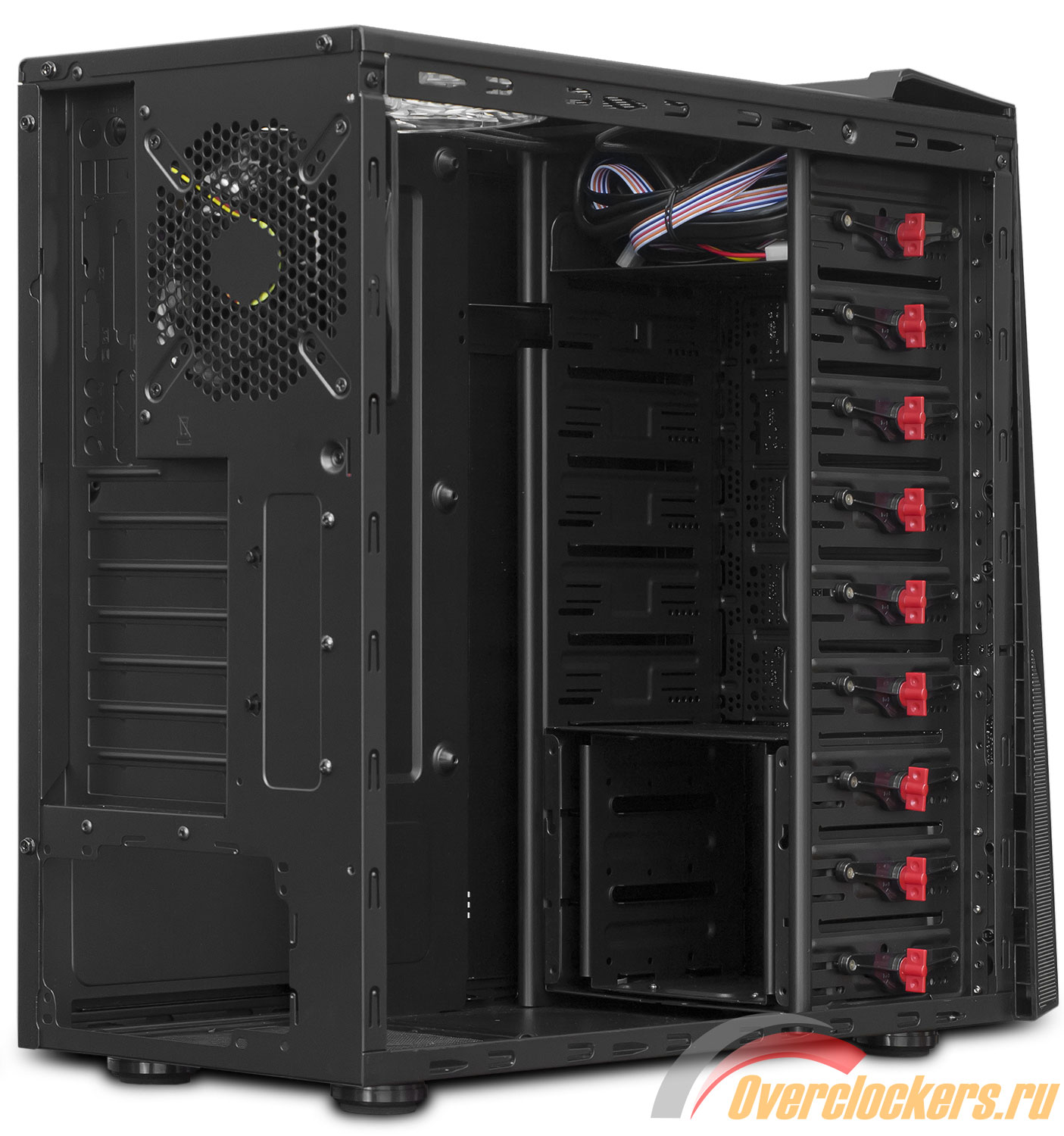

Все-таки не зря производители стали красить свои корпуса и изнутри – так они со снятой боковой панелью выглядят намного лучше.

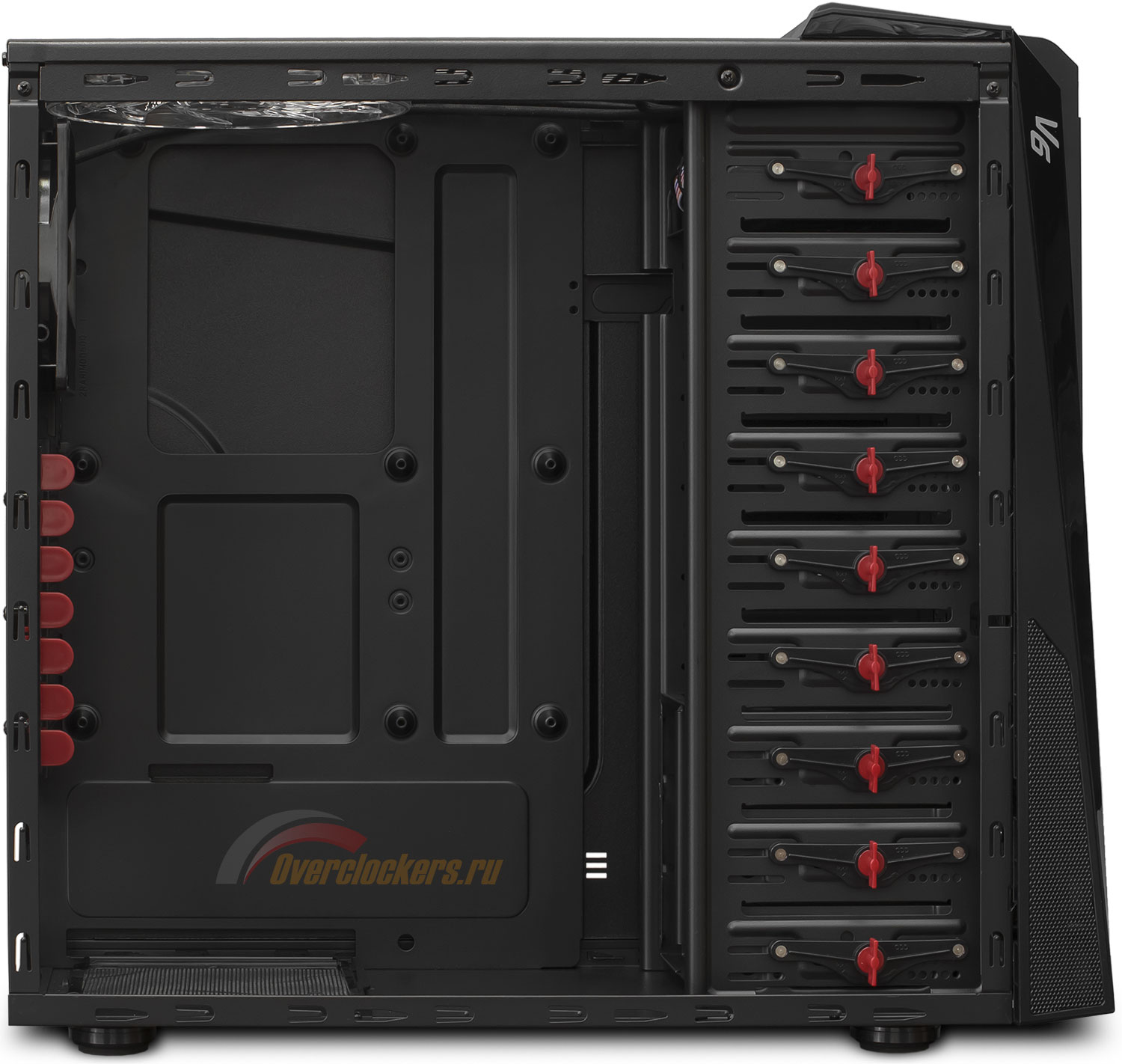

Компоновка Thermaltake V6 BlacX Edition типична для современного игрового корпуса среднего уровня: основной отсек отводится материнской плате, блок питания располагается под ней, а вся передняя часть отведена накопителям.
Но пару интересных моментов отметить все же сто́ит.

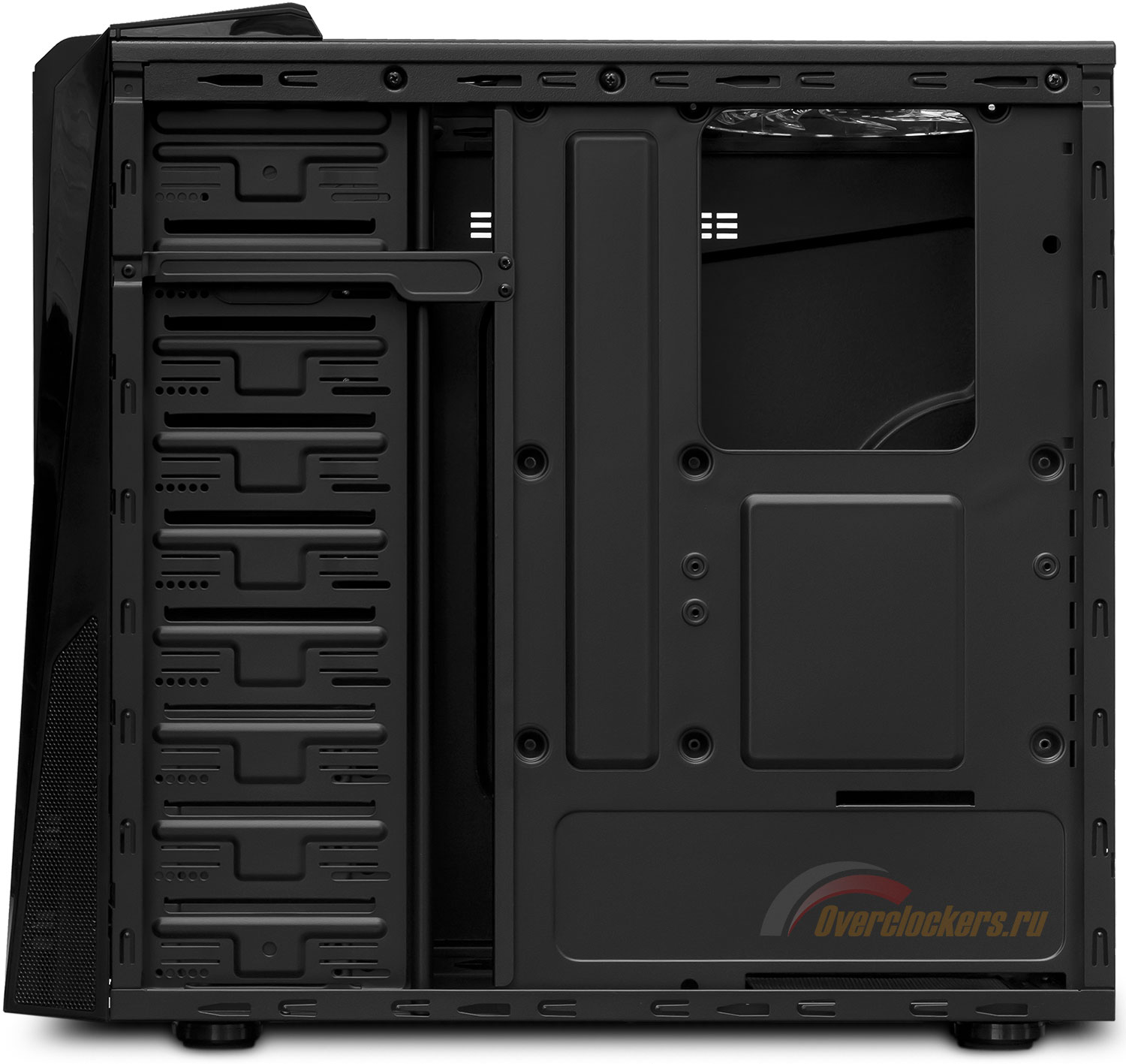

Так, системную плату предлагается прикручивать не к отдельным стойкам, а к выдавленным из поддона «пригоркам». И лишь для установки «материнки» уменьшенного формата Micro-ATX придется вкрутить в него пару стоек.
Блок питания снизу устанавливается на специальные направляющие, а ограничивают его перемещение по ним дополнительные петли. Пылевой фильтр действительно присутствует, он легкосъемный – просто сдвигается вперед. Только вот такой же короткий, как перфорация под ним: с установленным длинным БП (более 170 мм по глубине) до него будет просто не дотянуться.

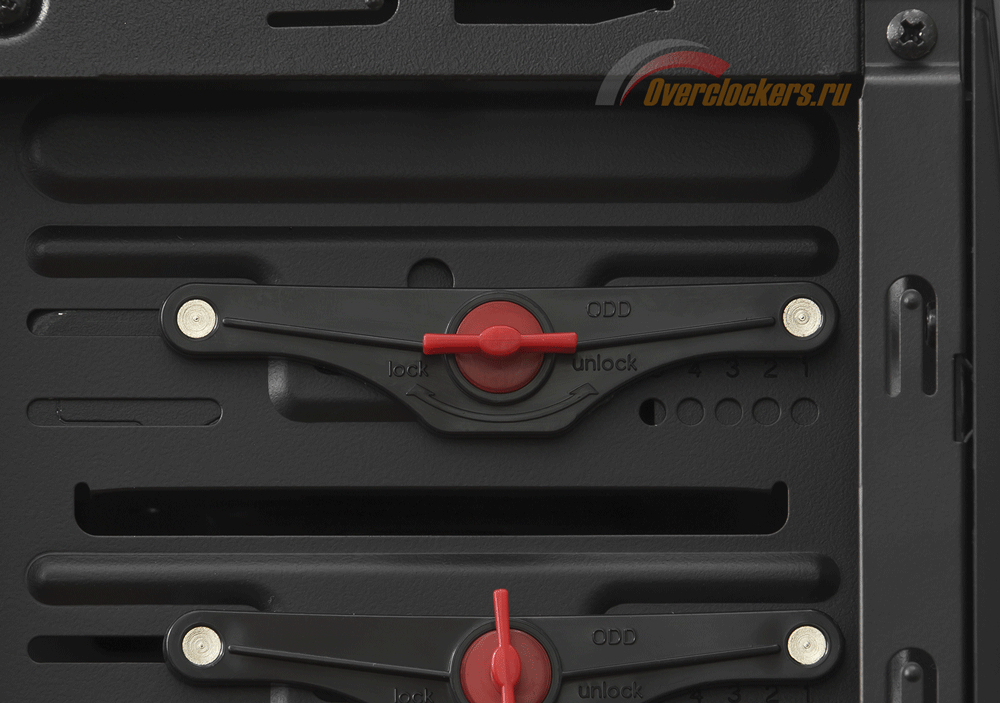

Пластиковые элементы безвинтового крепления карт расширения и накопителей выделены цветом. Почему они красные, тогда как подсветка верхнего вентилятора и обозначения на панели быстрого доступа сделаны в синих тонах, не очень понятно.

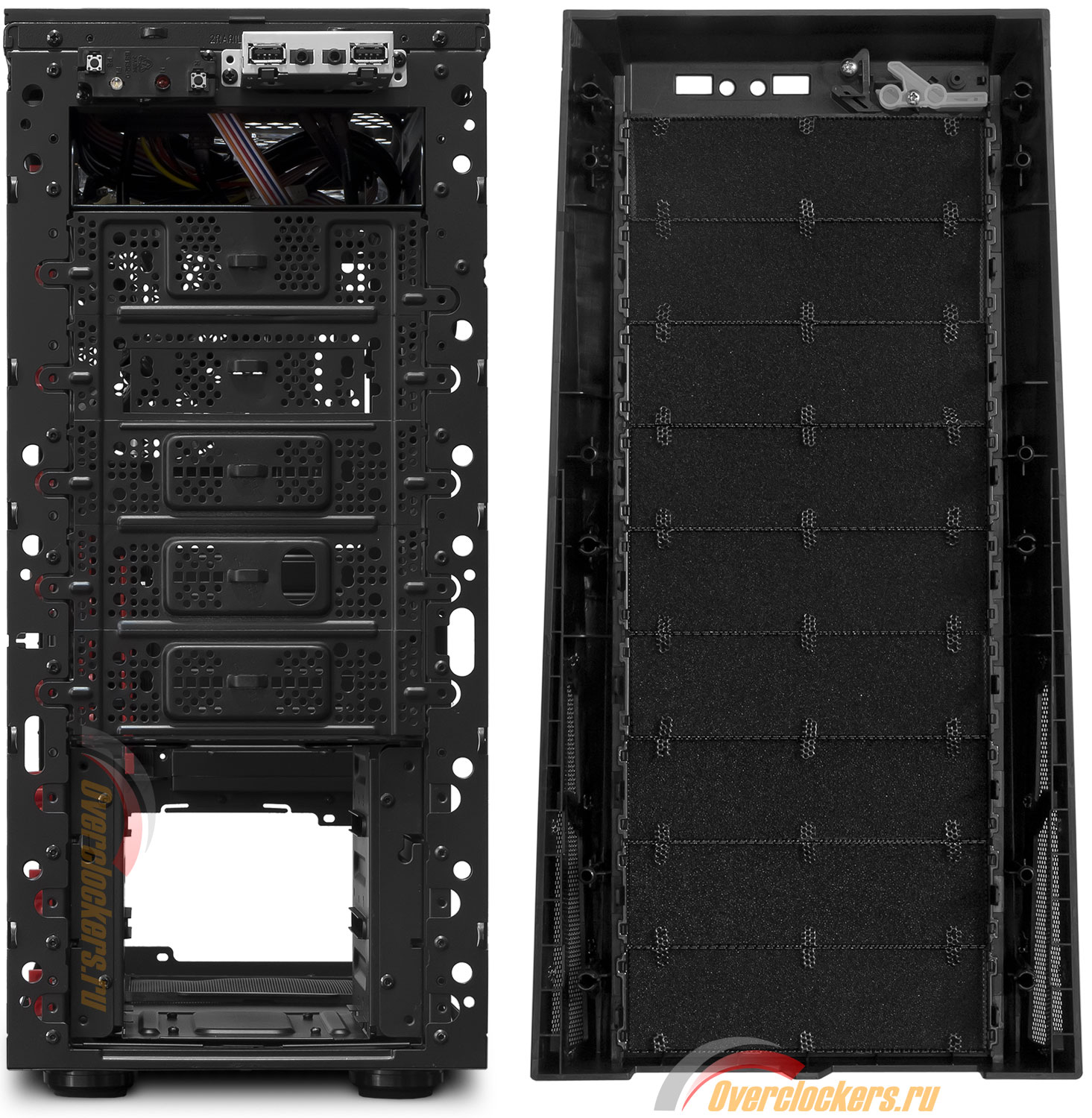

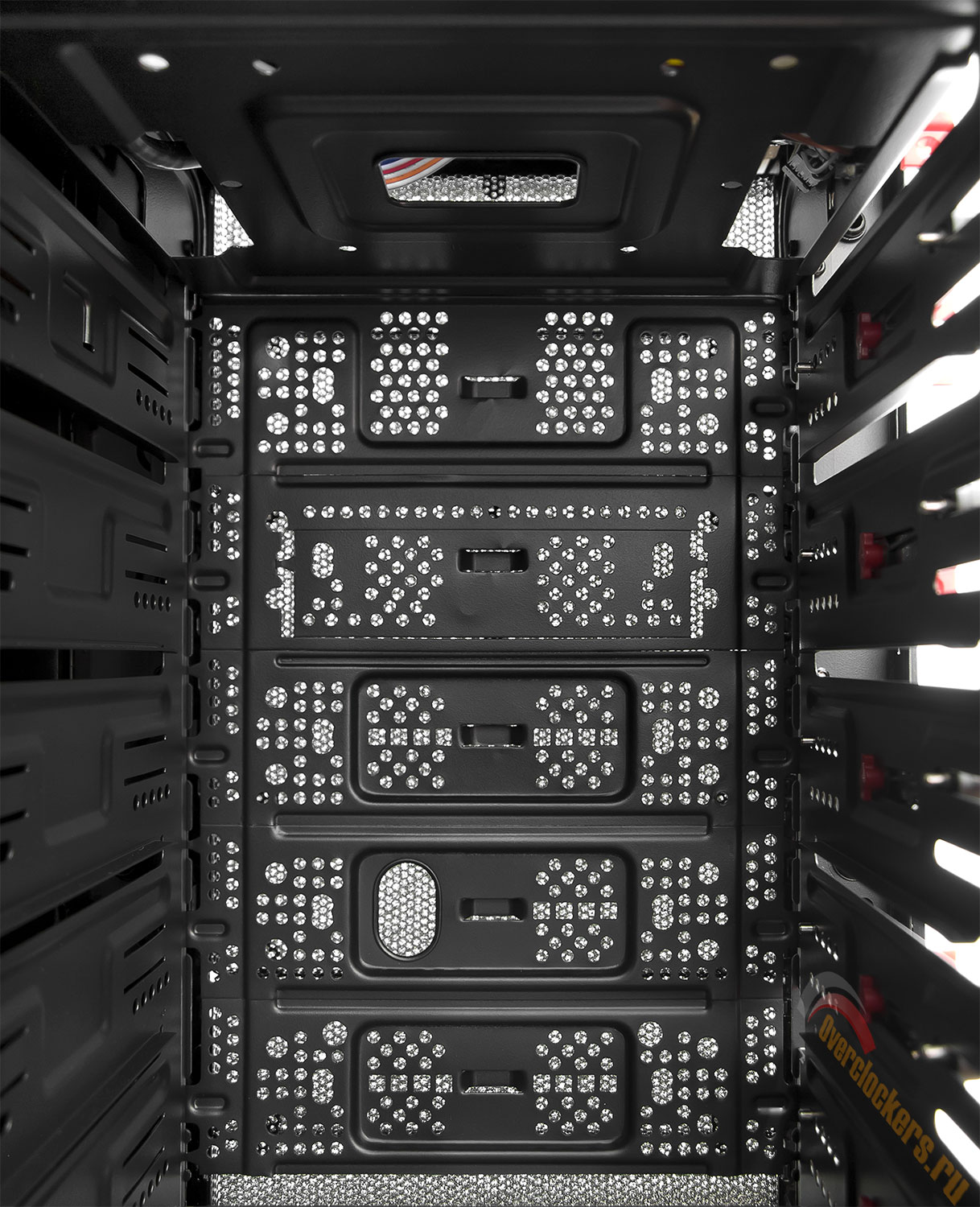

Из девяти 5.25”-отсеков свободны только пять. Их заглушки продублированы изнутри еще одними, тоже перфорированными, но на этот раз одноразовыми, выламываемыми.

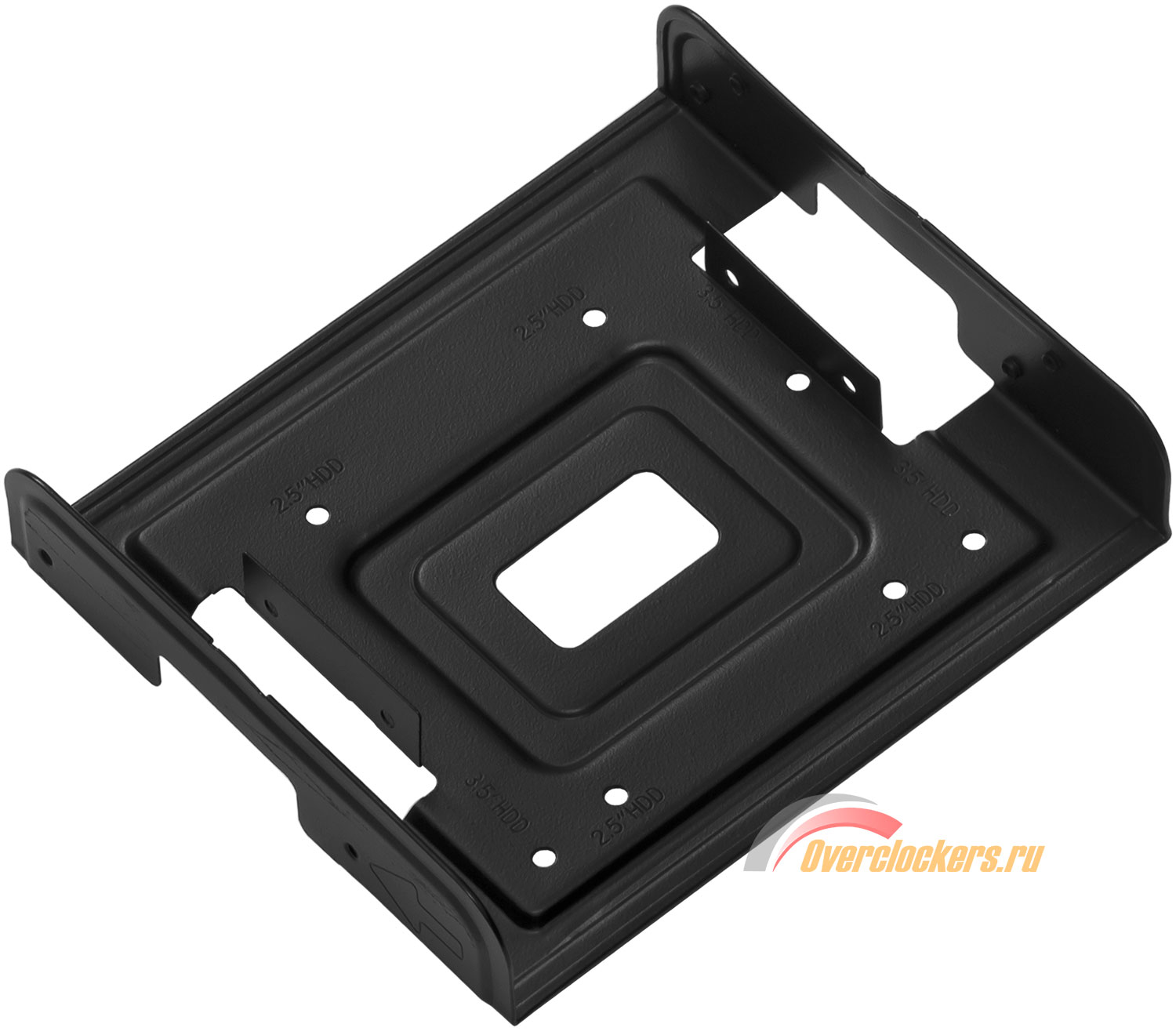

В верхнем установлен переходник для вывода на переднюю панель трехдюймового устройства; это именно для использования в паре с ним предназначена комплектная заглушка с вырезом. А нижние три занимает корзина для жестких дисков.
К переходнику, кроме того, можно прикрутить 2.5”-жесткий диск или SSD. Таким образом, в Thermaltake V6 BlacX Edition обнаружилось уже два посадочных места для накопителей этого мобильного форм-фактора.
Это ненамного меньше, чем максимальное количество обычных настольных жестких дисков, которые можно установить в корпус. В единственную корзину для них тут поместится три винчестера. Совсем немного по нынешним временам. Производителю стоило подумать о том, чтобы оснащать корпус двумя такими корзинами.
Еще больше огорчает отсутствие спереди вентилятора – он просто не поместится перед корзиной. Впрочем, 120-миллиметровую «вертушку» можно разместить за нею, задействовав комплектные планки. Правда, тогда заметно уменьшится количество ме́ста под нижние карты расширения.
Отсутствие запаса по глубине не позволит и задвигать корзину изнутри – только снаружи. А для этого приходится демонтировать переднюю панель. К счастью, это нетрудно, она крепится на защелках и легко снимается.
Решение менее изящное, чем в других корпусах с подобной организацией передней части корпуса. Но сложные корзины для жестких дисков с вентиляторами внутри и играющие роль заглушек передней панели – прерогатива дорогих корпусов вроде Antec Twelve Hundred. Попытка же реализовать отдельные откидные дверцы в недорогом 3Q Xclio Blackhawk закончилась печально. С этой точки зрения простое и дешевое решение Thermaltake является вполне адекватным.
Впрочем, обычно излишнее удешевление на пользу продукту не идет. И Thermaltake V6 BlacX Edition это, к сожалению, тоже касается. Так, тонкая сталь его шасси сделала верхнюю крышку корпуса откровенно хлипкой, она прогибается под рукой (хотя, справедливости ради, нужно заметить, что жесткость всей «коробки» в целом вполне достаточна).
А, например, скромная ширина не позволила отодвинуть поддон от ближайшей боковой стенки, чтобы оставить между ними место для проводов. В современном игровом корпусе за 100 с лишним долларов все-таки уже ожидаешь его увидеть. Здесь же нет даже отверстий для вывода кабелей за поддон. Единственный крупный вырез – в районе процессорного разъема – должен позволить (де-)монтировать прямо в корпусе процессорные системы, крепление которых использует backplate (упорную крестовину с обратной стороны платы).
Главное, чтобы массивный кулер туда поместился. Габариты шасси Thermaltake V6 BlacX Edition вызывают серьезные опасения. Именно с ними связано большинство «особенностей сборки» системы в этом корпусе, о которых повествует следующий раздел данного обзора.
Но прежде чем к нему перейти, приведу еще раз фотографии героя сегодняшнего тестирования изнутри с разных сторон:
В тестируемом корпусе собиралась следующая система:
| Материнская плата: | Asus P6TD Deluxe (Intel X58 Express, версия BIOS rev. 0501). |
| Центральный процессор: | Intel Core i7 920 (Bloomfield, rev. D0, штатное напряжение 1.1875 В, фото экземпляра). |
| Охлаждение CPU: | Радиатор: Thermalright Ultra-120 eXtreme 1366 RT; Вентилятор: Thermalright TR-FDB (120 x 120 x 25 мм, ≈1000 RPM); Термоинтерфейс: Arctic Cooling MX-2. |
| Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7. |
| Видеокарта: | ATI Radeon HD 5850 Asus 1 Гбайт (reference), 2 шт. |
| Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт, 3 шт. |
| Блок питания: | Enermax Revolution 85+, 850 Вт. |
| Привод: | Pioneer DVD±RW «Radical Black» :). |
| Дополнительные вентиляторы: | Scythe Minebea (120 x 120 x 25 мм, ≈1100 RPM), 2 шт. |
Первым делом нужно прояснить вопрос с максимально допустимыми габаритами процессорной системы охлаждения.

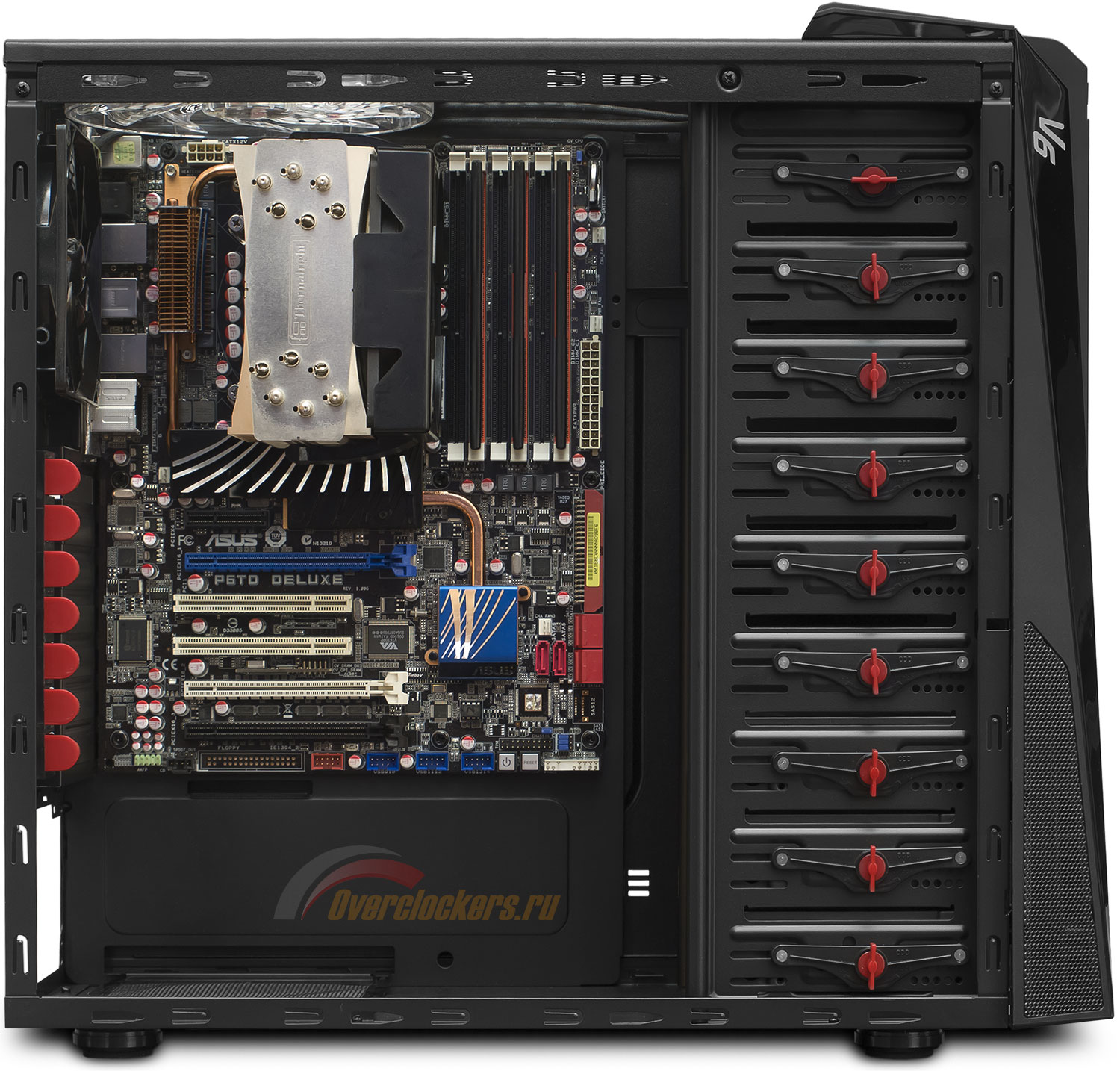

Водружаем на место материнскую плату и «примериваем» достаточно крупный Thermalright Ultra-120 eXtreme. Помещается, но впритык. Был бы он 165 миллиметров шириной, уперся бы в боковую стенку. А если бы не укладывался в 140 мм по высоте – заблокировал бы крыльчатку верхнего вентилятора: материнская плата в тестируемом корпусе и сама-то в него практически упирается. Не спасает даже то, что разработчики использовали более тонкую 20-милиметровую «вертушку».
Что мешало сдвинуть плату немного вниз, трудно сказать. От блока питания ее там отделяет почти два сантиметра. Тоже немного, но тут-то как раз запас и не нужен.
Более или менее просторно «материнке» в Thermaltake V6 BlacX Edition только по глубине (по крайней мере, до установки накопителей): от направляющих пятидюймовых отсеков ее отделяет около четырех сантиметров.

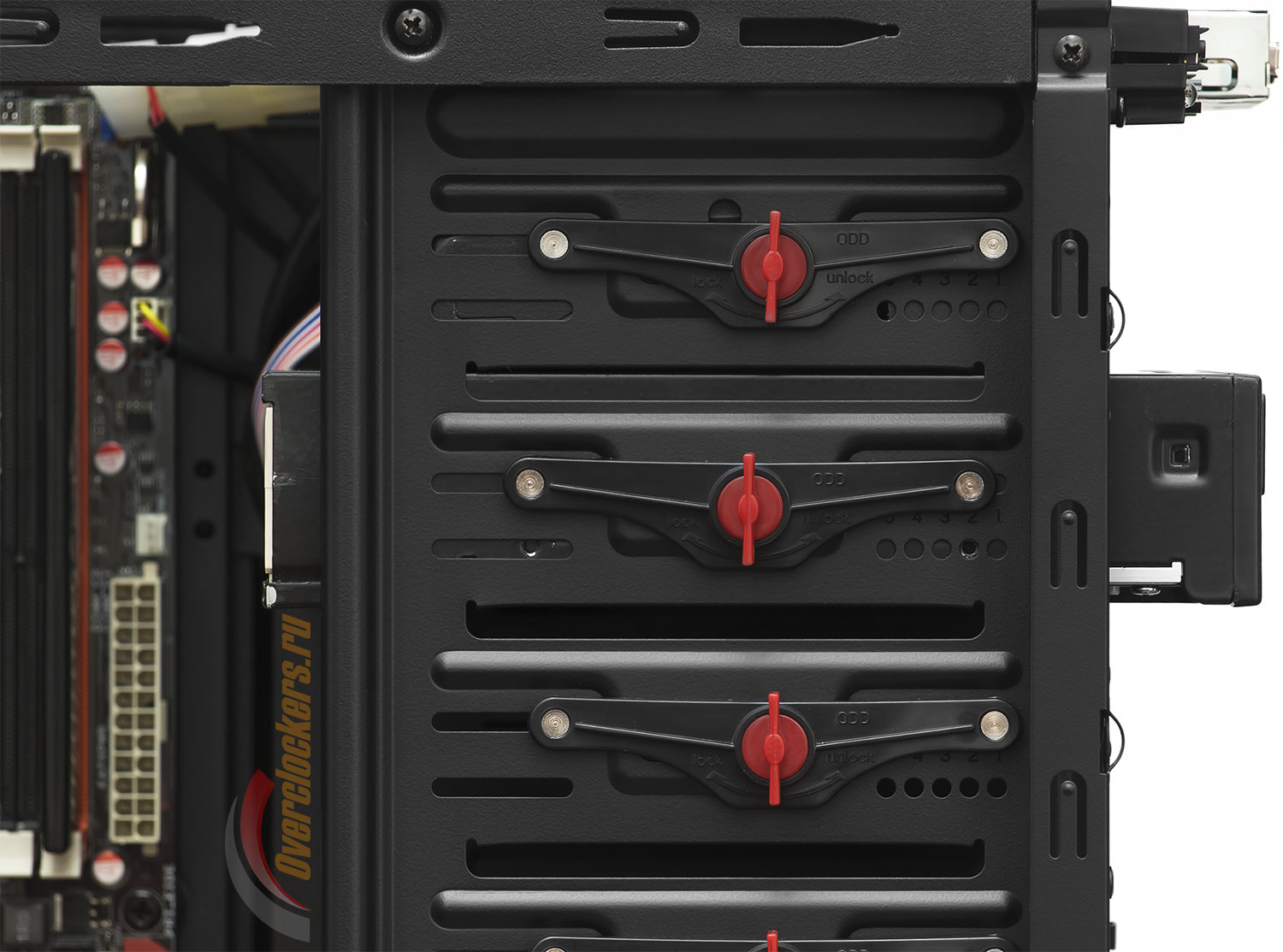

На предыдущей фотографии в корпусе уже присутствует при́вод. Пятидюймовые устройства можно устанавливать без использования отвертки: их отсеки снабжены пластиковыми креплениями с поворотными фиксаторами. Эти планки съемные, так что при желании девайсы можно по старинке прикрутить к направляющим.
Внешние заглушки держатся на маленьких защелках и легко «выдавливаются» как наружу, так и внутрь.

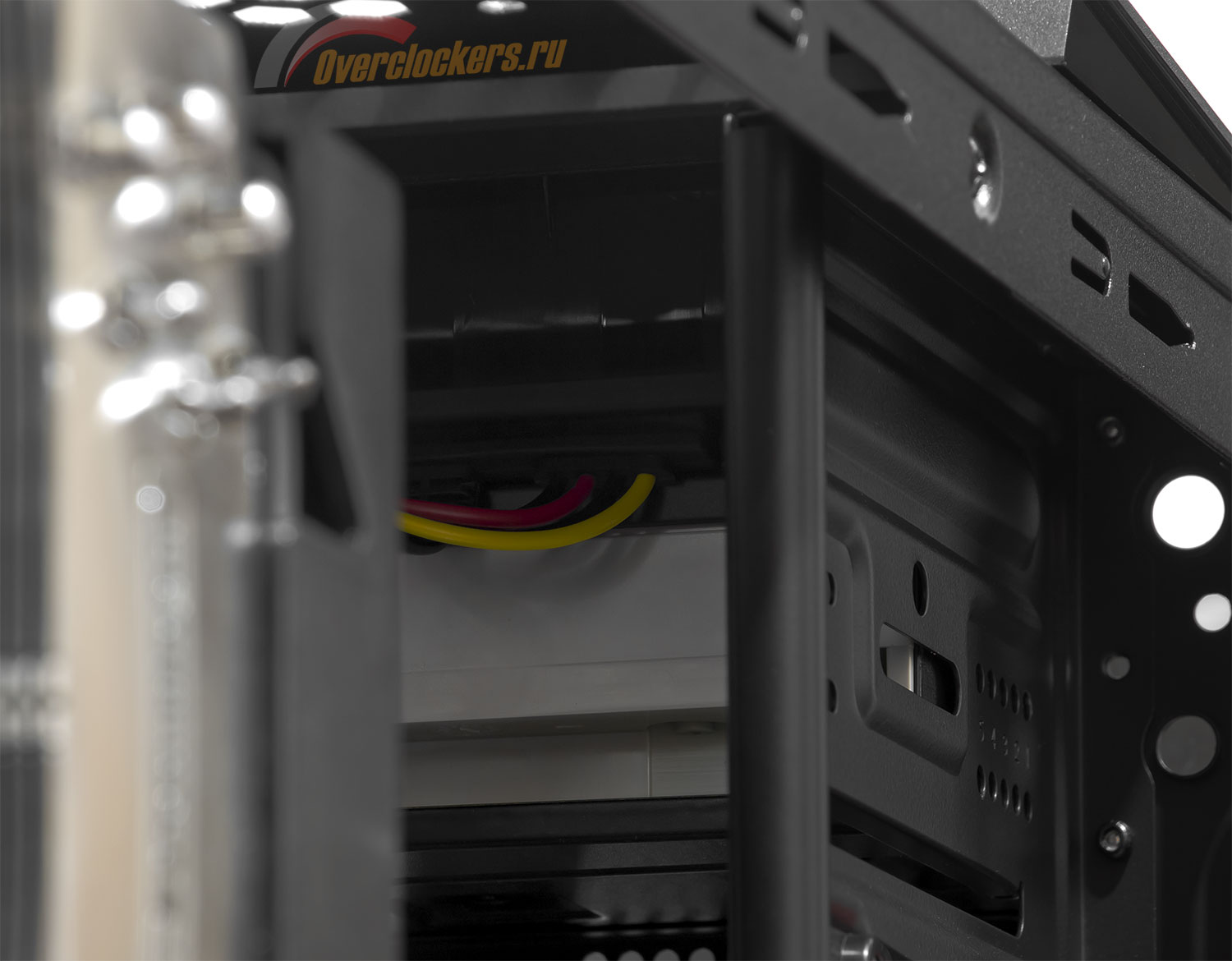

При́вод не в верхнем отсеке, поскольку его туда мешает установить свисающая обвязка внешнего слота для накопителей (кстати, разъем питания в самом отсеке – SATA, а к блоку питания он подключается через стандартный четырехконтактный разъем).
В результате этот отсек можно использовать только для вывода на переднюю панель 3.5”-устройства или для коротких 5.25”-девайсов вроде реобасов и многофункциональных панелей.
Длина направляющих подобрана грамотно, даже стендовый 180-миллиметровый DVD±RW Pioneer выступал за них назад всего на сантиметр. А большинство остальных производителей стараются укладываться в 170 мм по глубине, такие при́воды и вовсе не сократят доступное картам расширения место.
Вообще же в тестируемом корпусе от передней панели до полноразмерной материнской платы формата ATX – около 21 сантиметра, так что в нем без проблем поместятся даже самые длинные контейнеры для жестких дисков.

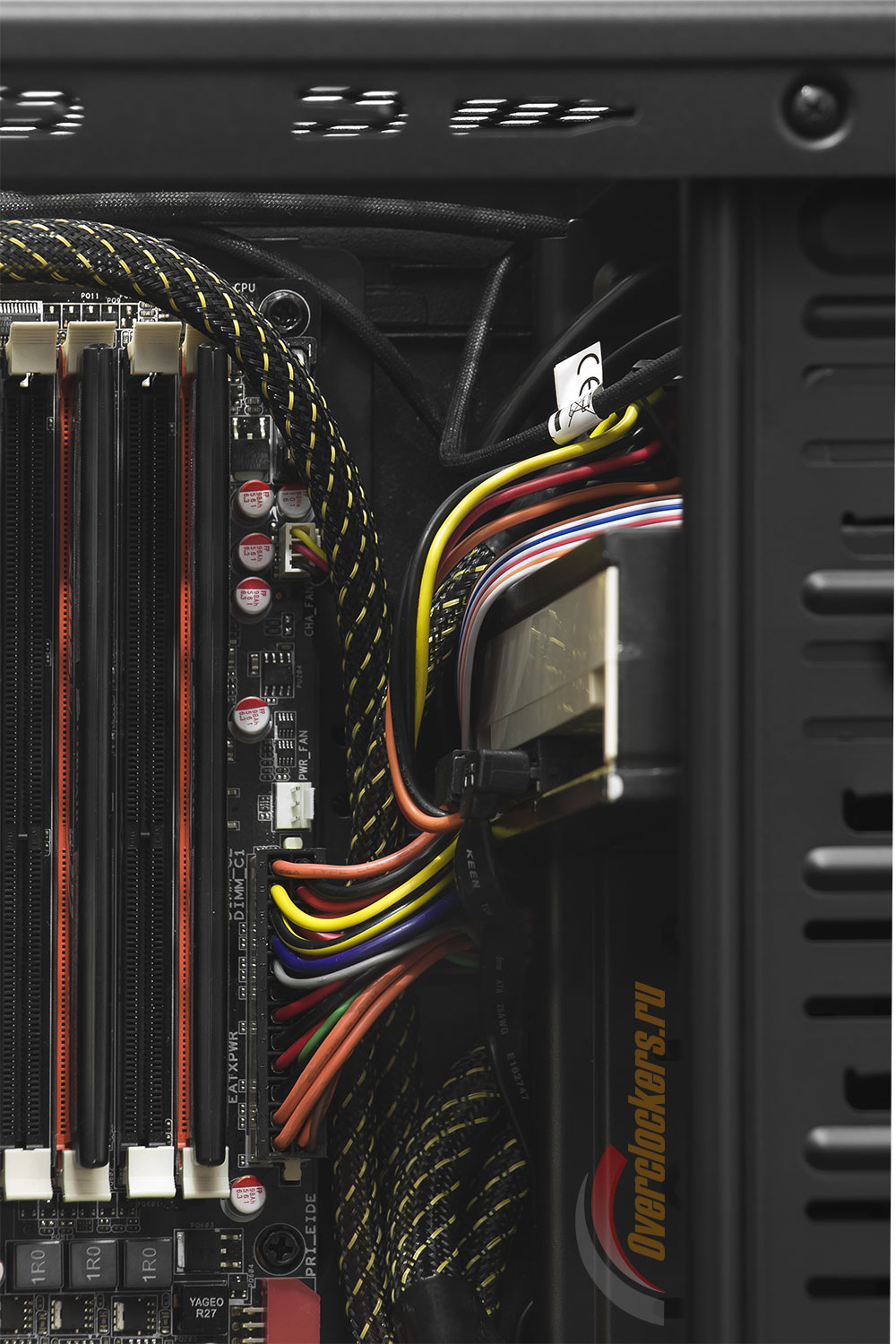

Обратите внимание на скопление кабелей блока питания между материнской платой и пятидюймовыми отсеками. Упрятать провода́ за поддон в тестируемом корпусе нельзя, поэтому прокладывать их приходится так.

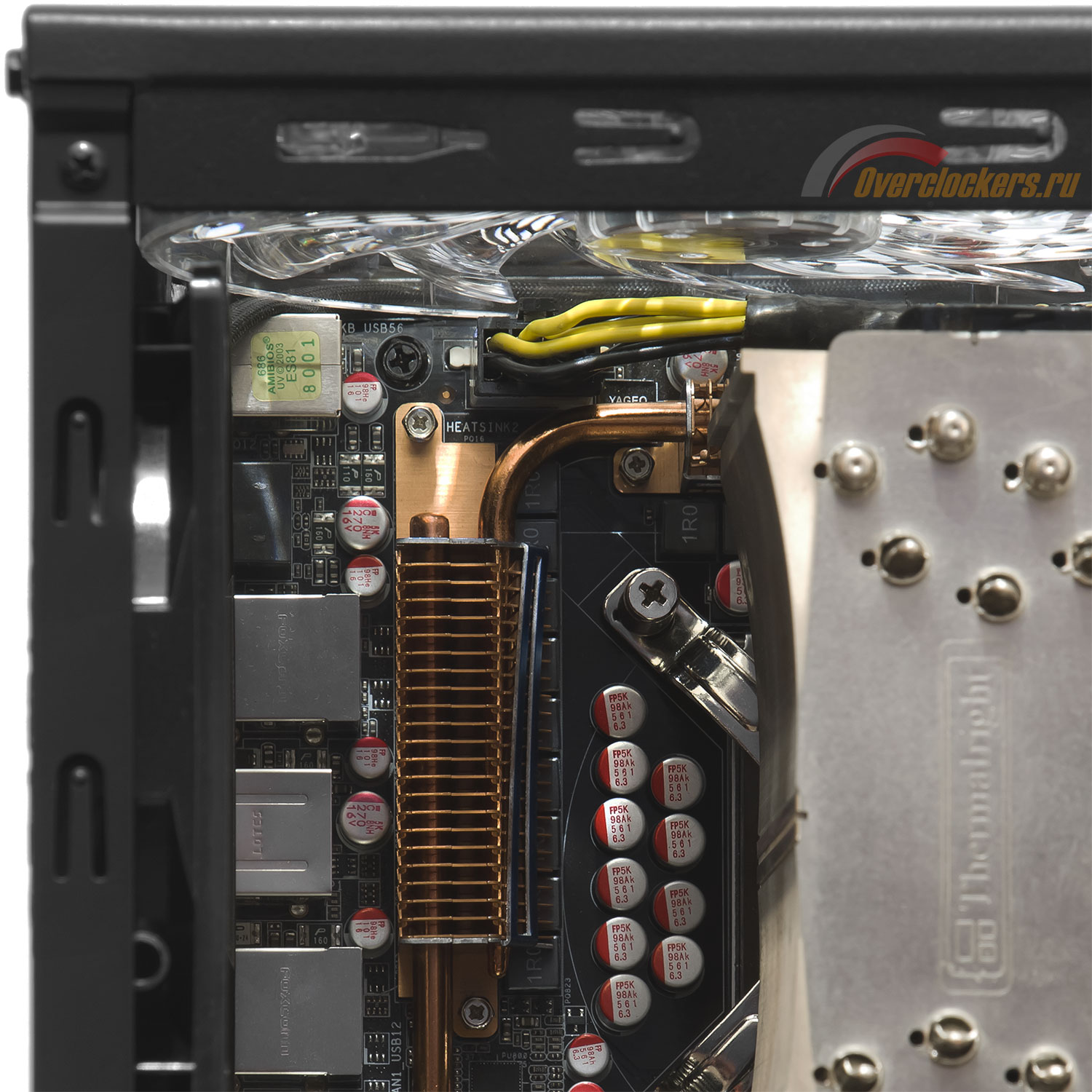

Самыми большими проблемами чревато подключение процессорного питания (ATX12V). Соответствующий шлейф от расположенного снизу БП приходится тянуть практически через весь корпус. У стендового Enermax Revolution 85+ он достаточно длинный, им практически удалось обвести материнскую плату по периметру (при этом пришлось отдельно следить, чтобы его не задевали лопасти верхнего вентилятора). Но с блоками питания «попроще» придется что-то придумывать. Соответствующего удлинителя в комплекте нет.
В то же время есть и положительные моменты. Так, например, меня порадовало, как оформлены кабели для подключения кнопок и индикаторов. Они объединены в один шлейф, а Power LED реализован не в виде двух отдельных проводов, а просто присутствует в обоих основных вариантах: двух- и трехконтактном.
Да и в целом все не так плохо. Лишние кабели блока питания все-таки удалось упрятать за корзину накопителей.

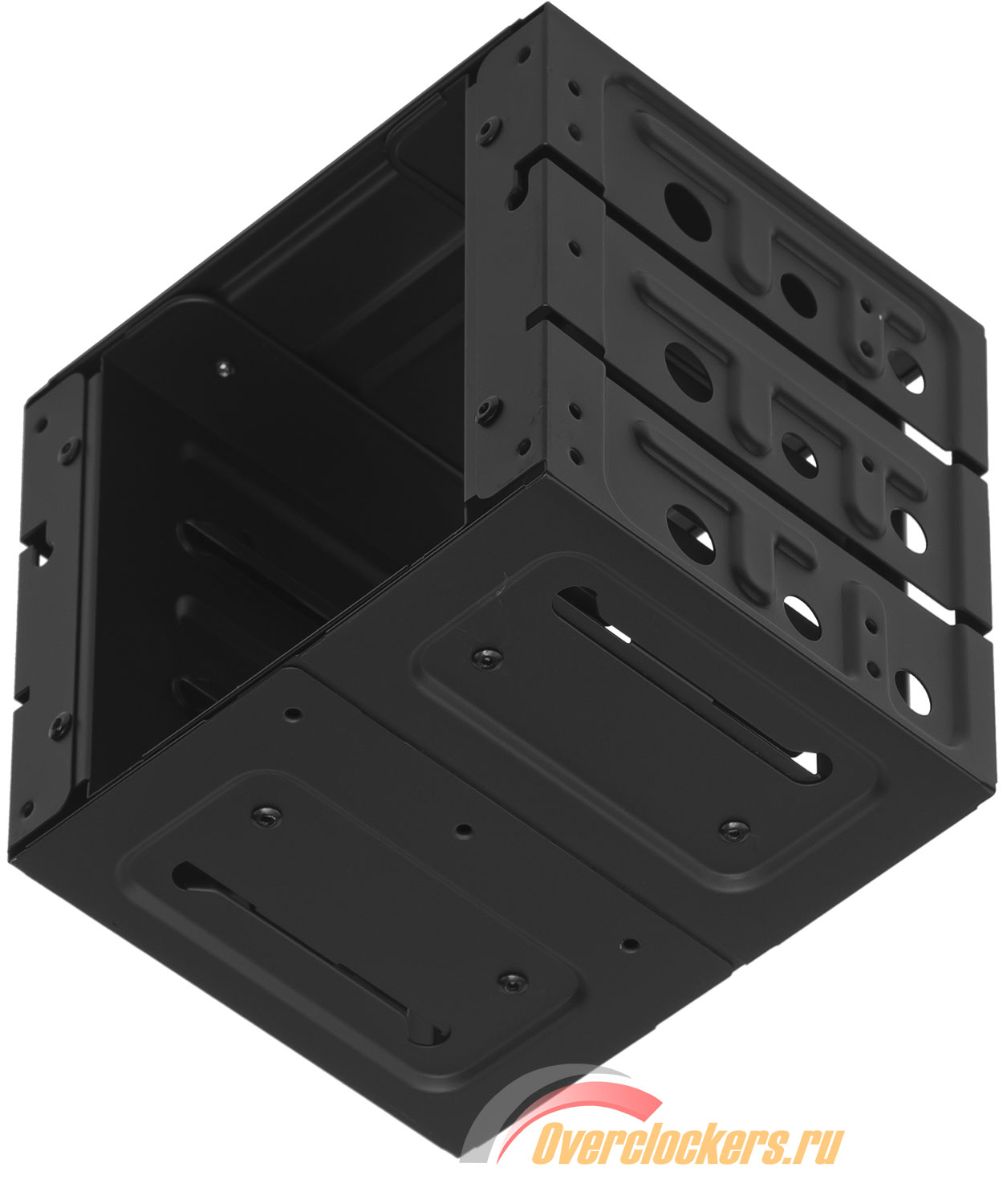

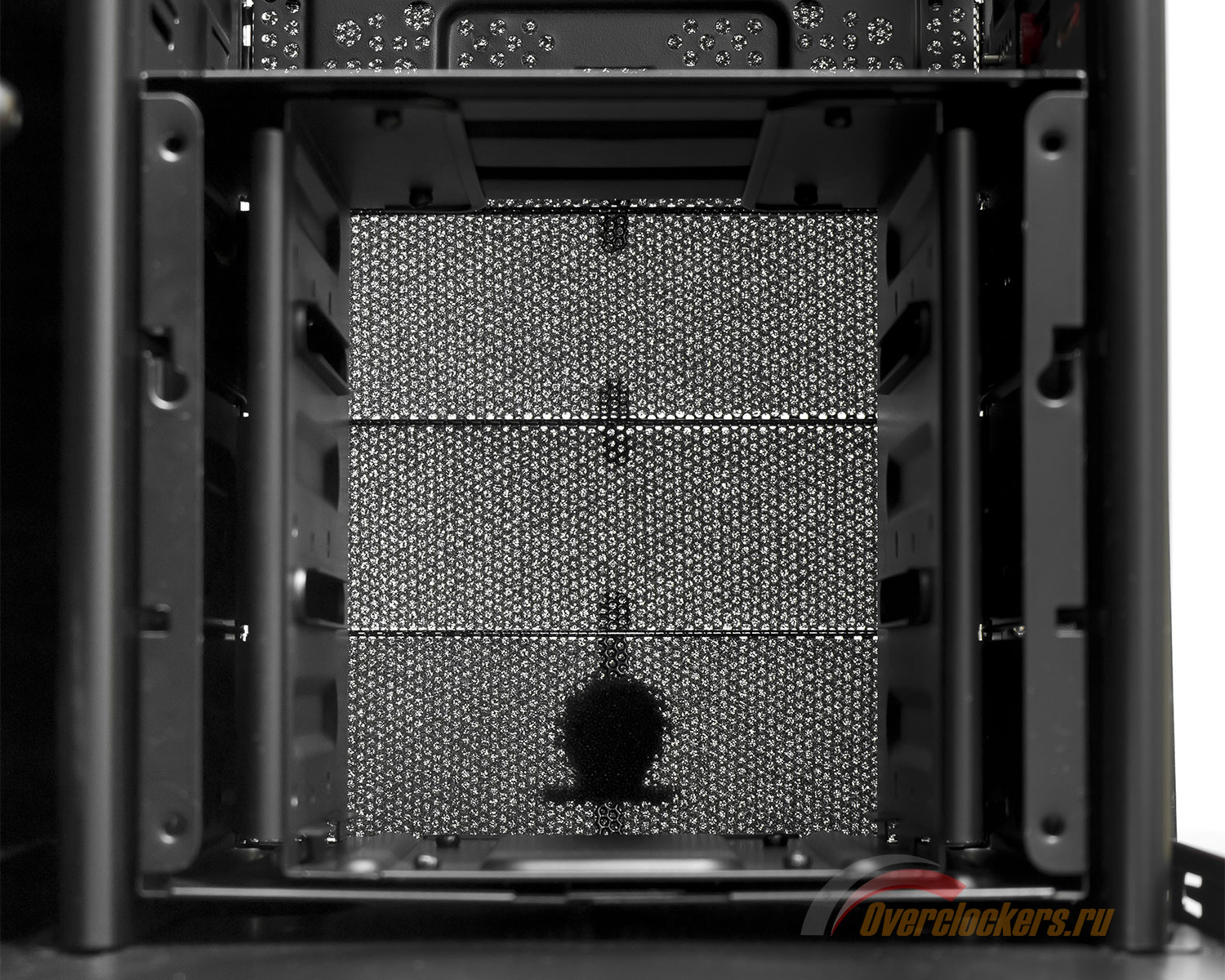

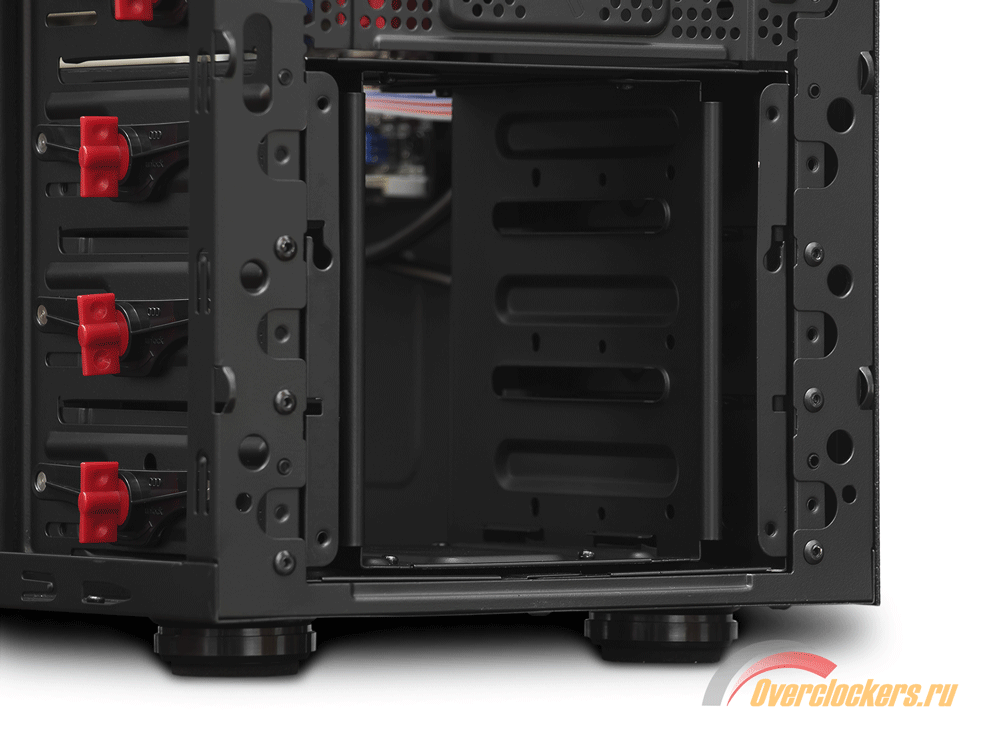

Кстати, о корзинах. А точнее – об установке жестких дисков. Начинается она с демонтажа передней панели. Далее снимаем фиксаторы с трех последних пятидюймовых отсеков, которые и занимает винчестерная корзина; после чего просто выдвигаем ее вперед.

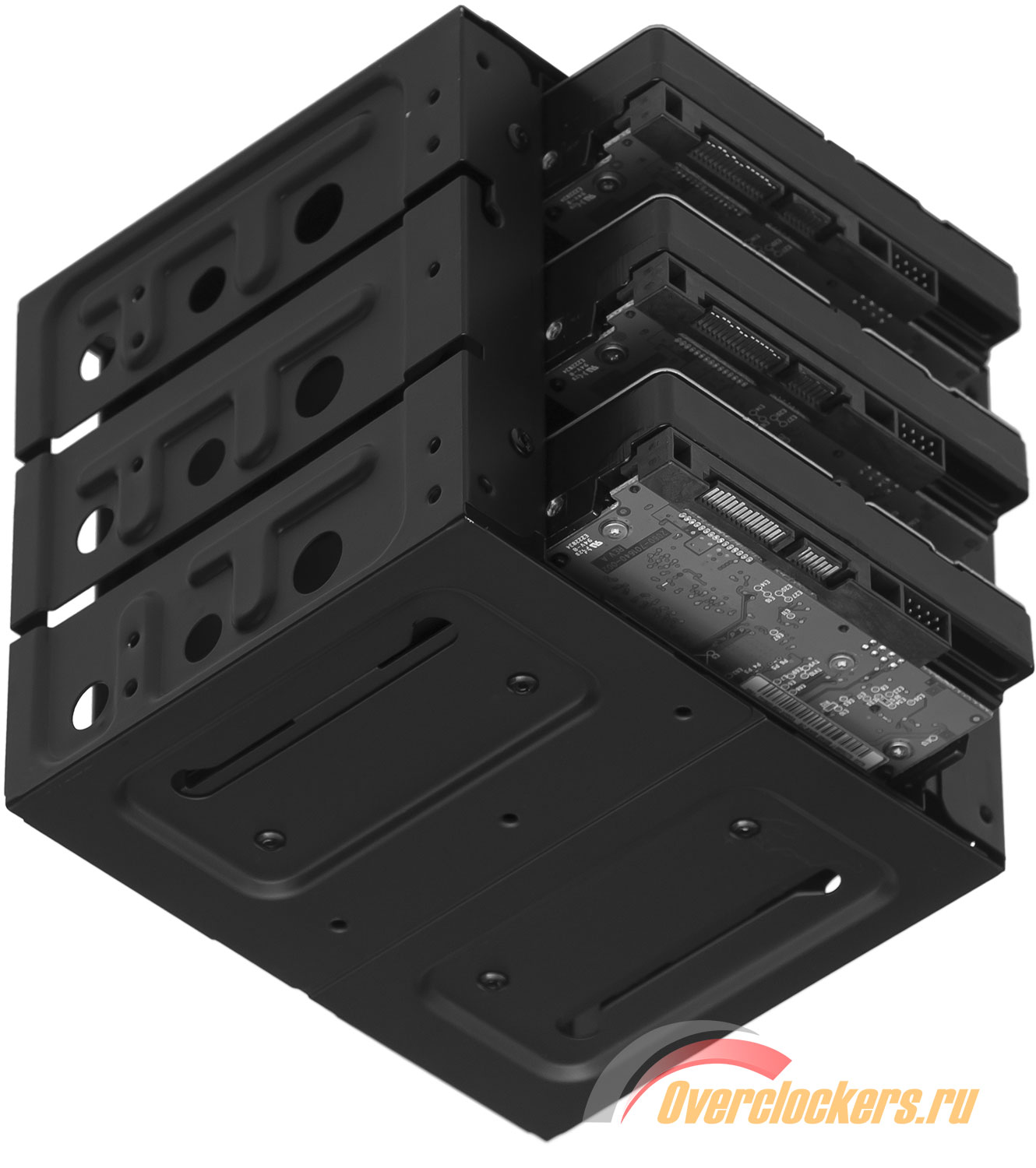

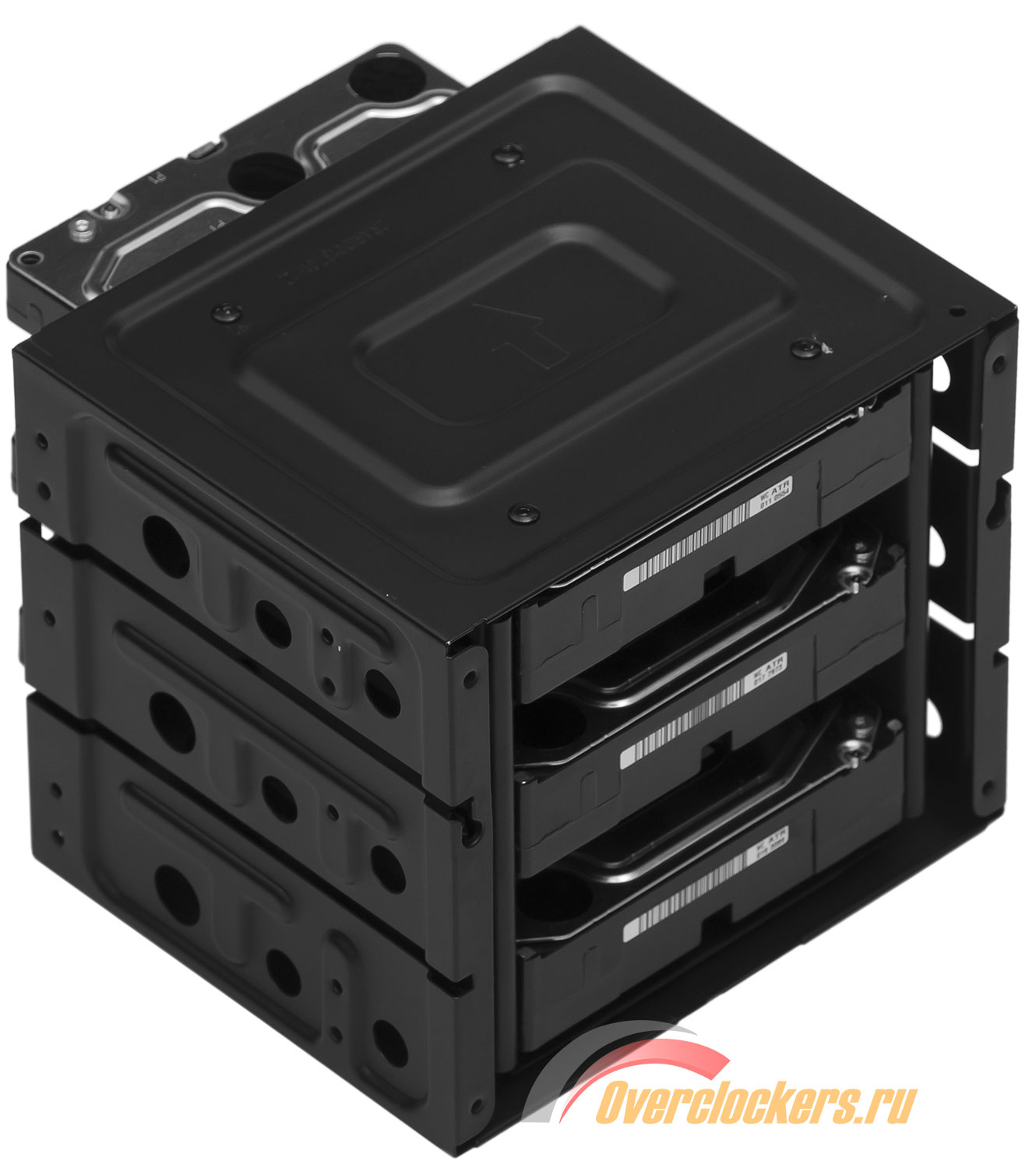

Но вот непосредственно жесткие диски к ней уже приходится прикручивать. Делать это не слишком удобно: доступ к монтажным отверстиям ограничен «внешним слоем» корзины с совсем небольшими отверстиями. Тут даже магнитной отверткой (в комплекте, конечно, нет) нужно работать очень аккуратно.
Никакого механизма для виброизоляции винчестеров не предусмотрено, они контактируют с корзиной (а та, соответственно, с шасси) напрямую. К счастью, фиксация везде плотная, ничего нигде не дребезжит.
Далее задвигаем корзину обратно в корпус, фиксируем с помощью безвинтового крепления или прикручиваем, и можно устанавливать на место переднюю панель.
Плюсом формулы «три винчестера на три пятидюймовых отсека» является то, что жесткие диски расставлены в корзине свободно, соседние друг от друга отделяют без малого два сантиметра. Это, на самом деле, важный момент, так как вентилятора, который бы обдувал жесткие диски напрямую, спереди здесь нет, а значит, обеспечить свободное протекание воздуха между ними совершенно необходимо.
Но даже отсутствие фронтальной «вертушки» не позволило «упрятать» HDD полностью в корзину и, соответственно, в направляющие пятидюймовых отсеков: они заметно выступают из них назад. Впрочем, там лишь верхний располагается напротив нижней кромки материнской платы (он сокращает пространство, доступное установленной в нижний слот карте расширения до 26 сантиметров). Нижние же два винчестера располагаются напротив блока питания и могут помешать разве что ему.
Только вот мне сложно представить себе такой БП :). Даже далеко не самый короткий стендовый Enermax Revolution 85+ в Thermaltake V6 BlacX Edition от установленных напротив него жестких дисков отделяло более десяти сантиметров.
А вот для того, чтобы перекрыть доступ к своему же пылевому фильтру, его длины хватило с запасом :(
Видеокарте в тестируемом корпусе и вовсе выделены 280 мм, именно такое расстояние между задней панелью и направляющими пятидюймовых отсеков. Этого не хватит всего двум игровым ускорителям на рынке: Radeon HD 5870 и 5970. К счастью, в графическом подразделении компании AMD вроде осознали свои ошибки, последние их видеокарты укладываются в стандартный «норматив» (270 мм) по длине.
Вообще все платы расширения в тестируемом корпусе предлагается фиксировать при помощи безвинтового крепления. Его пластиковые защелки выглядят достаточно хлипкими, но удерживают карту на удивление хорошо. Те же, кто признает только старые добрые винтики и отвертку, смогут демонтировать это крепление, просто открутив его от задней панели корпуса.
На установке видекарты я и закончил сборку системы. Несмотря на отсутствие продвинутых систем организации кабелей, выглядела она вполне опрятно. Причем, как с одной:
Так и с двумя видеокартами Radeon HD 5850:
А в ракурсе «три четверти» провода и вовсе практически незаметны:
Да и при закрытой стенке в мелком окошке их не разглядеть (как, впрочем, и все остальное :)):
Вот и все, стенд в корпусе готов к тестированию. Прежде чем к нему перейти, попробуем обобщить наши сведения о системе охлаждения Thermaltake V6 BlacX Edition.
Система охлаждения тестируемого корпуса состоит из двух вентиляторов. Оба установлены в его задней верхней части и работают на выдув. В свете этого вызывает вопросы эффективность штатной защиты от пыли. Фильтрами оснащена только передняя панель корпуса, а засасываться воздух в него будет, что называется, «через все дыры», которых здесь более чем достаточно со всех сторон.
Основную работу в этом вопросе возьмет на себя прозрачный великан под верхней крышкой. Производитель его заявляет как 200-миллиметровый, но судя по маркировке, перед нами 170-мм вентилятор, а реальные измерения показывают, что истина где-то рядом посредине: диаметр рамки этой «вертушки» – около 185 мм.
Ее скромную ширину производитель, как мог, постарался компенсировать оптимизациями крыльчатки: 11 здешних лопастей обладают агрессивным профилем, а зубцы на краях вызывают в памяти вентиляторы Noctua.
«Вертушка» вращается со скоростью порядка 800 оборотов в минуту, по заявлению производителя ее уровень шума не должен превышать 15 дБА, а энергопотребление – 2.4 Вт (0.20 А).
Кроме того, этот прозрачный вентилятор оборудован подсветкой (не отключаемой). Четыре ярких синих светодиода не позволят корпусу «потеряться» в интерьере:
Второй вентилятор обладает более скромными характеристиками. Его глянцевая черная девятилопастная крыльчатка обходится без подсветки и вращается со скоростью около 1300 RPM, он всего лишь 120-миллиметровый, а уровень шума и потребление этой «вертушки» заявлены на уровне 17 дБА и 3.6 Вт (0.3 А) соответственно.
Вентиляторы даже подключаются по-разному: «стодвадцатка» – к трехконтактному разъему на материнской плате, а «стовосьмидесятипятка» :) – к четырехштырьковому коннектору блока питания. В последнем случае разъем сквозной, то есть количество свободных «хвостов» molex не уменьшается. А объединяет вентиляторы то, что их провода запрятаны в тканую оплетку – это, несомненно, порадует эстетов.
Каких-либо средств для регулировки скоростей вращения штатных вентиляторов в Thermaltake V6 BlacX Edition не предусмотрено. Но не волнуйтесь, в сегодняшнем тестировании будет достаточно различных режимов работы его системы охлаждения.
Ведь корпус можно дооснастить двумя 120-мм «вертушками»: на боковой панели напротив карт расширения и за корзиной жестких дисков. Итого получаем четыре варианта:
Правда, второй вентилятор в системе с двумя видеокартами не помещается, поэтому в такой конфигурации корпус тестировался только в двух первых режимах.
Вот так плавно разговор перешел к описанию методики тестирования.
| Прогрев CPU: | LinX 0.6.4. |
| Мониторинг температур CPU: | RealTemp 3.60. |
| Дополнительный мониторинг CPU: | CPU-Z 1.55, TMonitor 1.03. |
| Прогрев GPU: | Fur Mark 1.8.2 («бублик»). |
| Разгон и мониторинг видеокарты: | MSI Afterburner 2.0.0. |
| Прогрев HDD: | Копирование папки с большим количеством разнообразных файлов общим объемом в несколько сот гигабайт с раздела на раздел. |
| Мониторинг температур HDD: | SpeedFan 4.41. |
Уровень шума и эффективность системы охлаждения Thermaltake V6 BlacX Edition оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 7 Ultimate. Кроме того, для сравнения на диаграммах приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Стендовый процессор Intel Core i7 920 был разогнан по базовой частоте до 200 МГц при напряжении 1.25 В. Штатный множитель (20) не повышался, технология Turbo Boost была отключена. Таким образом, частота работы CPU составила около 4000 МГц.
Прогревался он с помощью LinX 0.6.4 (2048 Мбайт, 20 итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг состояния центрального процессора отвечали утилиты RealTemp (температура), CPU-Z (напряжение) и TMonitor (частота). Во всех случаях на графиках – температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1N.
Разгон видеокарт осуществлялся под штатной системой охлаждения и составил скромные 920 и 1200 МГц по чипу и памяти соответственно. Для их разогрева использовалась утилита FurMark версии 1.8.2 со следующими настройками:
Фиксация показателей температур GPU производилась с помощью MSI Afterburner после их стабилизации (пять минут без изменений). Напоминаю, что Thermaltake V6 BlacX Edition тестировался в конфигурации с одной и двумя референсными видеокартами Radeon HD 5850:
Системы охлаждения ускорителей работали в штатном автоматическом режиме. Поэтому на графиках также указаны доли от максимальной скорости вращения их турбин.
Из винчестеров на графиках представлен тот, что прогрелся до наибольшей температуры.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 24–25 градусов Цельсия.
Шум
Для проверки акустических параметров система в Thermaltake V6 BlacX Edition и на открытом стенде запускалась в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины одного (!) референсного Radeon HD 5850 во время тестирования фиксировалась на минимальном доступном уровне – 20% (около 1000 оборотов в минуту).
Измерения производились с расстояния 30 см, 1 и 3 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Шум
Для начала – уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе:
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Для игрового корпуса – не так плохо. Но не забывайте, что в Thermaltake V6 BlacX Edition всего два вентилятора, причем один из них – большой, что должно положительно сказываться на шумовой эргономике корпуса. Но увы, эта «вертушка» достаточно скоростная – аж 800 RPM. Именно ее-то, в основном, здесь и слышно. Впрочем, и «стодвадцатка» на 1300 RPM – далеко не подарок, ее тоже не назовешь особенно тихой.
Но вообще целевая аудитория тестируемого корпуса считается не слишком притязательной в вопросах шумности (а точнее, «тихости») своих игровых систем. Допускаю, что большинство из них тестируемый корпус вполне устроит.
Давайте теперь посмотрим, как система охлаждения героя сегодняшнего обзора справляется со своими прямыми обязанностями.
Охлаждение
Для начала с одной видеокартой Radeon HD 5850:
Idle | BurnЦентральный процессор, находящийся в непосредственной близости от вытяжных вентиляторов, чувствует себя неплохо даже в штатном режиме. Хотя, конечно, немного настораживает отсутствие преимущества над открытым стендом.
Жестким дискам без прямого обдува и вовсе ненамного комфортнее в корпусе, чем вне его, их температура под нагрузкой выше 40 градусов.
И только с охлаждением видеокарты Thermaltake V6 BlacX Edition справляется хорошо безо всяких оговорок, причем даже в отсутствие дополнительных вентиляторов. Особенно приятно, что в нем турбина системы охлаждения Radeon HD 5850 при прогреве крутится немного медленнее, что дает небольшое (но заметное) снижение уровня шума всей системы (графический ускоритель под нагрузкой является там самым «громким» ее компонентом). А добавление боковой «стодвадцатки» и вовсе позволяет корпусу заметно опередить открытый стенд.
Некоторый эффект дает и установка вентилятора за корзиной для жестких дисков. Но больше, само-собой, он помогает собственно винчестерам. Здесь уже их температурный режим не вызывает вопросов.
Процессорному кулеру эта «вертушка» никак не помогает. А вот боковая «стодвадцатка» – вполне. Вместе же они позволяют корпусу заметно опередить открытый стенд по всем параметрам. Плюс к этому два дополнительных вентилятора заметно выравнивают баланс системы охлаждения корпуса, он уже будет изображать из себя пылесос не так рьяно. Еще бы стенку оснастили фильтром и убрали никому не нужное второе посадочное место для вентилятора под крышкой...
Но чем предаваться тщетным мечтам о благоразумии производителей корпусов, давайте лучше посмотрим, что изменится при добавлении в систему еще одного Radeon HD 5850:
Idle | BurnТакой сконцентрированный «выхлоп» в непосредственной близости от процессорного кулера хорош тем, что обеспечивает стабильную температуру CPU практически вне зависимости от остальной конфигурации. Поэтому при появлении в системе второй «видеогрелки» процессору ожидаемо «потеплело» всего на градус.
Другое дело сами графические ускорители. Без непосредственного обдува вентилятором на боковой панели их температурные режимы заметно хуже, чем у единственной видеокарты в корпусе. Причем GPU верхнего Radeon HD 5850, чья турбина вынуждена забирать воздух в непосредственной близости от горячей PCB нижнего, прогревается заметно сильнее. Впрочем, на открытом стенде все еще хуже. Тут Thermaltake V6 BlacX Edition только увеличил свой отрыв. Неужели небольшая перфорация в правой боковой панели помогла?
Но еще более впечатляюще выглядят показатели мониторинга GPU обеих видеокарт при установленной в нем боковой «стодвадцатке». С нею преимущество корпуса над открытым стендом достигает солидных десяти градусов. А главное, температурные режимы ускорителей практически выравниваются, что благоприятно сказывается и на разгонном потенциале всей пары, и на суммарном уровне шума, издаваемого системой.
Признаться, к тестированию Thermaltake V6 BlacX Edition я приступал с тяжелым чувством. Последние корпуса этой компании, с которыми мне приходилось сталкиваться, оставляли после себя неоднозначное впечатление. К счастью, герой данного обзора выступил заметно лучше (с учетом своего позиционирования и цены, разумеется).
Его вполне можно назвать сбалансированным решением среднего уровня. Корпус нормально выглядит, качественно собран и обеспечивает достаточные для абсолютного большинства пользователей возможности расширения. Разве что отсеков для жестких дисков могло быть побольше – как раз пятидюймовые слоты в современном системном блоке не так востребованы.
Кроме того, немного портят впечатление от V6 BlacX Edition отсутствие фронтального вентилятора и невозможность спрятать кабели за поддоном. Все-таки сегодня уже неприятно удивляют такие недоработки в корпусе дороже, пусть и чуть-чуть, 100 долларов (в московской рознице на начало декабря 2010 года).
Впрочем, зная, что на некоторых других рынках он стоит на треть дешевле, можно сделать вывод, запас для снижения цены у Thermaltake есть. И лучше, конечно, производителю им воспользоваться. Подешевев до своих рекомендованных $70, протестированный корпус станет вполне интересным предложением.
Плюсы корпуса Thermaltake V6 BlacX Edition:
Минусы корпуса:
Особенности, субъективные замечания и рекомендации:
Благодарности:
| Форм-фактор | Middle Tower. |
| Материнская плата | ATX, Micro-ATX. |
| Материалы | Сталь, пластик. |
| Разъемы на передней панели | 2 x USB 2.0; 2 x аудио разъемы 3.5 мм (AC’97 и HDA). |
| 5.25" внешних | 8. |
| 3.5” внешних | 1. |
| 3.5” внутренних | 3 (вместо трех пятидюймовых отсеков). |
| Дополнительно | 2.5”–3.5” внешний отсек сверху. |
| Система охлаждения | Выдув: 1 x 120 x 120 x 25 мм вентилятор на задней панели (≈1300 RPM); 1 x 185 x 185 x 20 мм вентилятор на верхней панели (≈ 800 RPM). |
| Размеры нетто / брутто | 220 мм (Ш), 462 мм (В), 490 мм (Г) / 280 мм (Ш), 515 мм (Г), 571 мм (В). |
| Масса нетто / брутто | 6.7 кг / 7.8 кг. |
