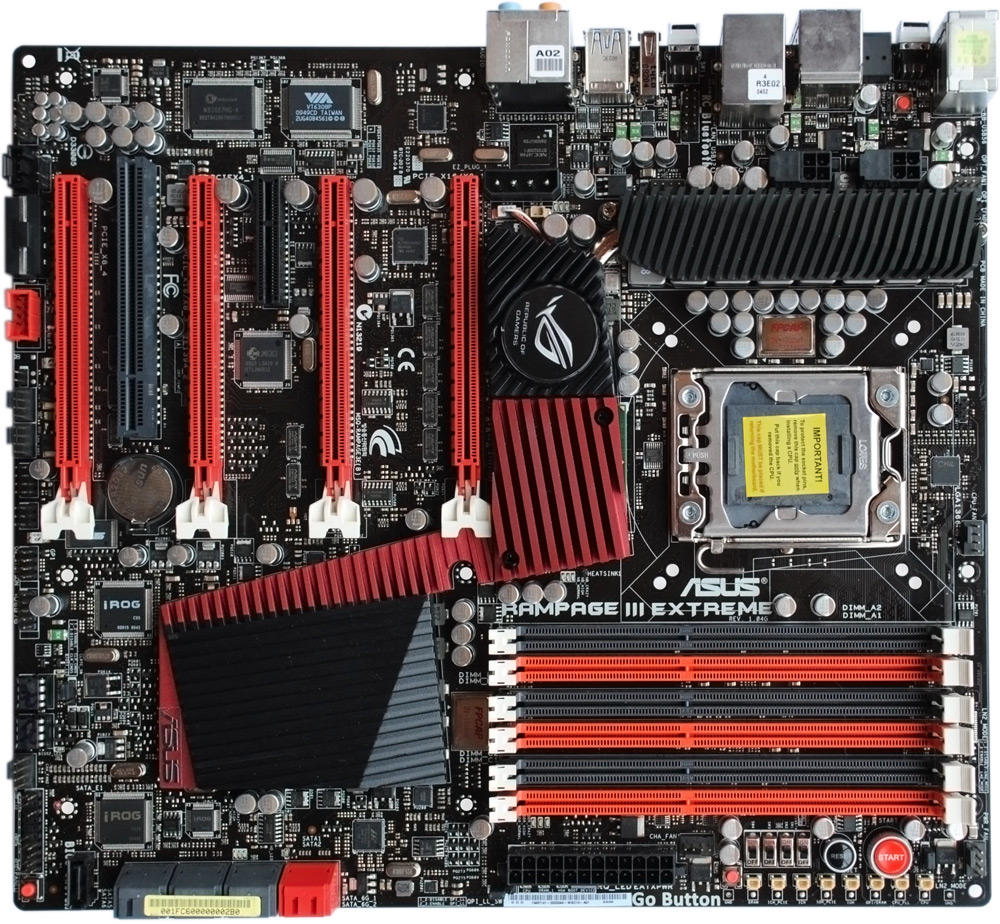

Не так давно в лаборатории Overclockers.ru побывала материнская плата ASUS Rampage III Extreme. Результаты, полученные в ходе тех испытаний, были предсказуемы: топовый продукт хорошо показал себя. Особо отмечались удачная конструкция системы охлаждения, качественная элементная база, расширенный функционал «разгонного» раздела BIOS Setup и поддержка интересных фирменных технологий вроде ASUS ROG Connect. Разумеется, Rampage III Extreme удачно выступила и на поприще разгона, ведь для этого она и создавалась.
В тоже время автор не мог не отметить недостатки платы, и самый главный из них – дороговизну данного решения. Стоимость ASUS Rampage III Extreme почти вдвое превышает цену приличных «материнок» (т.н. «среднего класса») для процессоров в исполнении LGA1366. Ничего удивительного тут нет, серия Rampage проектируется подразделением ASUS ROG, которое принципиально не создает ничего дешевого и массового. В продуктах под этим лейблом ASUS демонстрирует свой инженерный потенциал, не экономя на материалах и конструктивных решениях. В итоге получается интересно, функционально, дорого и… избыточно для большинства пользователей.
Причем речь идет не об «офисном» пользователе и не о домохозяйке, которым разгон нужен так же, как в бане пассатижи, а о технически-грамотных оверклокерах, применяющих привычное водяное и воздушное охлаждение. Не будет натяжкой, если сказать, что при использовании даже приличного воздушного кулера нельзя реализовать потенциал ASUS Rampage III Extreme и на половину. В этом случае младшие материнские платы серии ASUS P6T проявят себя ничуть не хуже топового решения.
По-настоящему показать свой класс ASUS Rampage III Extreme сможет только под жидким азотом/гелием. Тут уж в ход пойдут различные фирменные «фишки» вроде возможности дистанционного управления стендом, встроенной системы борьбы с нестабильностью при переохлаждении («coldbug»), удобно расположенных точек мониторинга напряжений, и выгодно проявится общая «заточенность» платы под экстремальные режимы работы. Собственно производителя упрекнуть не в чем, все это отражено в емком названии Extreme.
Теперь о «занимательной химии». Сегодняшний подопытный называется ASUS Rampage III Formula. Эта «формула» была синтезирована для того, чтобы приблизить «экстрим» к повседневным реалиям. Новая плата похожа на предшественницу, но немного упрощена: часть функций упразднена совсем, проще стали преобразователи питания центрального процессора и памяти, «похудели» радиаторы системы охлаждения и так далее.
Все эти меры позволили значительно снизить стоимость устройства. При этом следует понимать, что ASUS Rampage III Formula никак нельзя назвать «простенькой» платой: на фоне стандартных «середнячков» это настоящий монстр разгона, по полной программе оснащенный всем необходимым даже для азотных экспериментов. Так что о какой-то «урезанности» я говорю только в сравнении со старшей (воистину «экстремальной») моделью.
Напоминаю, что за ASUS Rampage III Extreme просят в рознице от 12.000 до 13.000 рублей. Даже рекомендованная цена новой платы еще неизвестна, не говоря уж о реальной стоимости на российском рынке. Но есть зацепка. В зарубежной компьютерной прессе промелькнули сообщения, согласно которым новый продукт может стоить около $300. Скорее всего, это означает, что после «устаканивания» цен его можно будет приобрести за 9-10 тысяч рублей. Возможно, к моменту публикации уже появятся первые предложения интернет-магазинов, и читатели будут осведомлены лучше автора.
Получается, «химики» ASUS в своей новой «формуле» избавились от недостатков, определенных в предыдущем материале: сверхвысокой стоимости и обилия неиспользуемых возможностей. Новая плата куда лучше соответствует запросам обычных «водно-воздушных» оверклокеров, коих легион. Остается выяснить, насколько в процессе «отрезания лишнего» снизился функционал платы, предоставляет ли она пользователю какие-либо особые преимущества по сравнению с обычными «материнками» среднего уровня и в какой мере Formula может конкурировать с грозной Rampage Extreme.
Исходя из этого соображения, статья создавалась в ключе сравнения. По ходу повествования периодически мы будем возвращаться к обзору ASUS Rampage III Extreme, с целью сопоставить возможности «старшей» и «младшей» моделей. Но это не означает, что традиционный ход исследования будет нарушен: открывает материал как всегда осмотр упаковки и изучение комплектации устройства.
Коробка ASUS Rampage III Formula оформлена традиционно для продукции подразделения Republic of Gamers (ROG). Здесь дизайнеры компании не пытаются изобрести велосипед: упаковки материнских плат старших серий Maximus,Crosshair и Rampage выглядят совершенно одинаково.
Коробка как всегда снабжена откидывающейся декоративной крышкой, которая позволяет рассмотреть устройство через пластиковое окошко. Эта особенность порадует продавцов: для демонстрации товара на витрине лучше не придумаешь. Комплектационный набор расположен в отдельной коробочке, раскрывающейся на манер книжки.
В данном случае комплектация устройства содержит следующие элементы:
Таким образом, комплектация материнской платы ASUS Rampage III Formula не уступает таковой старшей модели Extreme. Вообще – любовь компании к богатому оснащению своих продуктов общеизвестна, так что нет ничего удивительного в том, что и в данном случае в коробку положили все необходимое. Возможно, такой подход немного увеличивает итоговую стоимость изделия, но в данном (достаточно «дорогом») рыночном сегменте это позволительно.
Общий вид материнской платы представлен на фото ниже. Что касается дизайна, здесь все привычно: черно-красное оформление является стандартом для продуктов серии Republic of Gamers. Дополнительно на принадлежность к этому семейству указывает значок на центральном радиаторе системы охлаждения.
Перед вами фотография платы при виде сбоку, с её помощью можно составить представление о высоте радиаторов и других конструктивных элементов.
В погоне за эффективностью конструкторы систем охлаждения материнских плат в последние годы значительно увеличили габаритные размеры радиаторов. Вкупе с применением тепловых трубок это позволило снизить нагрев «проблемных зон», что полезно для оверклокинга и может продлить жизнь платы. Но есть и минусы, в частности крупные радиаторы северного моста и цепей питания процессора, окружившие разъем CPU, могут помещать монтажу некоторых моделей кулеров.
В данном случае все сделано грамотно: радиаторы, насколько это возможно, отдалены от сокета. Вдобавок их высота невелика (не более 27 мм), что позволяет избежать «встречи» даже с крупными кулерами башенной конструкции. Автор проверил совместимость материнской платы с классической «башней» Cooler Master Hyper N620 (ширина 140 мм) и одним из самых больших современных кулеров Noctua NH-D14. Проблем с установкой не возникло в обоих возможных вариантах расположения (вдоль и поперек защелки сокета).
А вот разъем дополнительного питания процессора размещен неудачно. Находящиеся рядом высокие элементы задней панели и радиатор VRM делают доступ к нему крайне затруднительным.
Попутно отмечу, что в данном случае разъем питания только один. Собственно, столько и положено, но топовые материнские платы, предназначенные для разгона, сегодня хвастаются парой восьмиштырьковых разъемов. Например, на старшей Rampage III Extreme их именно два. Это первое найденное серьезное отличие. Впрочем, его трудно назвать серьезным недостатком модели Rampage Formula, подключение дополнительного питания не всегда повышает стабильность системы даже при азотном разгоне.
Система питания процессора по заверению производителя основана на исключительно качественной элементной базе. В цепях применяются твердотельные электролитические конденсаторы и качественные дроссели, отличающиеся отсутствием шума при работе (характерное «зудение» наверняка знакомо многим читателям). Конструктивно система представляет собой восьмифазный преобразователь под управлением контроллера CHIL CHL8318-20.
Интересно отметить, что на старшей модели Rampage Exteme применяется очень схожая система питания под управлением все того же контроллера. Не считая компоновочных различий и использования чуть более качественной элементной базы (например, плоского полимерного конденсатора Fujitsu с низким последовательным сопротивлением) преобразователь питания совсем незначительно отличается от «формульного».
Контроллер памяти процессоров Intel Core i7 в исполнении LGA1366 может работать только с модулями DDR3 и поддерживает трехканальный режим. Соответственно рассматриваемая материнская плата оснащена шестью разъемами DIMM для модулей DDR3. Максимальный объем памяти составляет 24 Гбайта. На практике столько может понадобиться лишь некоторым рабочим станциям, решающим очень специфические задачи. При типичном на сегодня варианте с использованием только трех «планок» памяти, их необходимо устанавливать в слоты, выделенные красным цветом.
Отмечу также удобную систему фиксации модулей. Защелки слотов расположены только с одной стороны, что несколько облегчает замену памяти в собранном системном блоке.
Что касается режимов работы, то ASUS заявляет поддержку оверклокерских модулей, функционирующих на частотах вплоть до 2200 МГц. Разумеется, материнская плата наделена поддержкой расширенных профилей работы памяти (XMP). Возвращаясь к начатому сравнению Rampage III Formula со старшей моделью Extreme, замечу, что в этой части спецификации обоих продуктов полностью совпадают.
Сходство двух моделей можно обнаружить и в том внимании, которое конструкторы уделили обеспечению питания «второстепенных» элементов платы. Зачастую про них забывают, концентрируясь на преобразователе питания процессора, который на некоторых платах «разросся» до пары десятков фаз.
На «материнках» серии ASUS Rampage дело обстоит лучше, в данном случае на плате распаяны трехфазный преобразователь питания QPI/DRAM и двухфазные северного моста и оперативной памяти. Для управления «дополнительными» преобразователями применяются контроллеры uP6207. Если вам и этого мало, можно воспользоваться специальным «джампером» QPI Loadline Calibration, который отвечает за уменьшение просадок напряжения питания соответствующей шины.
Как и положено современной оверклокерской плате, ASUS Rampage III Formula оснащена дополнительными кнопками для управления открытым стендом. Помимо стандартных Start и Reset присутствует маленькая кнопочка Quick Reset для принудительной мгновенной перезагрузки системы.
Рядом с перечисленными клавишами расположены особые контрольные точки для щупов вольтметра. Это одна из главных «фишек» платы, ведь программные методы мониторинга не могут заменить более точных показаний прибора. Для измерения доступны ключевые напряжения питания: центрального процессора, оперативной памяти, северного и южного мостов, а также вспомогательные: CPU PLL, ICH PCIe, IOH PCIe и QPI/DRAM.
Отмечу, что подобными (вынесенными в отдельный блок) точками мониторинга оснащается и старшая модель ASUS Rampage III Extreme. Там эта идея реализована даже более изящно: каждая «точка» представляет собой миниатюрный двухштырьковый разъем, к которому можно подключить переходник с «кембриками» на концах. Несмотря на это различие, в целом две материнские платы предлагают равные возможности мониторинга.
Следующий вопрос на повестке дня – работа с платами расширения. Самым главным для подавляющей части покупателей является наличие достаточного количества разъемов PCIe 2.0 16x, в которые можно установить мощные видеокарты. Здесь их три, соединение с северным мостом организовано без применения разного рода «разветвителей». Таким образом, на полной скорости одновременно можно использовать только два разъема. При одновременной установке трех ускорителей они будут работать по формуле 16x+8x+8x.
На первый взгляд плата значительно отличается в этом плане от старшей модели Rampage III Extreme. Там, напомню, используется сразу четыре слота PCIe. Но на деле все не так однозначно, ведь в обоих случаях на полной скорости можно задействовать всего два из них. ASUS Rampage III Extreme позволяет использовать только формулы PCIe 2.0 16x+16x, 16x+8x+8x и 8x+8x+8x. А это означает, что и она не подходит для создания по-настоящему мощной CrossFire/SLI-системы более чем с двумя ускорителями. Разве что кому-то придет в голову собирать графическую систему из 3-4 относительно маломощных видеокарт, производительность которых не слишком снизится от применения интерфейса PCIe 2.0 8x.
Получается, старшая плата может предложить только большее количество компоновочных вариантов для графических ускорителей. Например, их можно расположить дальше друг от друга, чтобы уменьшить нагрев. Следовательно, в этом компоненте преимущество ASUS Rampage III Extreme не так велико.
В соответствии со своим высоким классом, ASUS Rampage III Formula оснащена перспективным интерфейсом SATA 6 Гбит/c. Я называю его перспективным, поскольку на данный момент накопители еще не «созрели» для такой высокой пропускной способности соединения. Даже топовым твердотельным «винчестерам» необходимо улучшить скоростные показатели, чтобы применение SATA 6 Гбит/c стало по-настоящему ценным. Впрочем, таких разъемов на плате всего два (на фото ниже их легко опознать по яркой окраске). За реализацию интерфейса отвечает широко распространенный контроллер Marvell 9128.
Остальные шесть разъемов относятся к предыдущему поколению стандарта SATA и обеспечивают пиковую пропускную способность 3 Гбит/c. Эти разъемы реализованы южным мостом Intel ICH10R, силами которого можно организовать RAID-массив уровней 0/1/5/10.
Возвращаясь к сравнению, отмечаю, что в плане работы с накопителями материнские платы Rampage Extreme и Rampage Formula идентичны вплоть до используемых контроллеров.
Задняя панель платы несет большой набор разъемов.
Что касается USB-соединения, здесь представлены 6 разъемов ревизии 2.0/1.1 и два более современных USB 3.0. За реализацию последних отвечает контроллер NEC uPD720200, который сегодня используется практически повсеместно. Еще один разъем USB стоит особняком, он развернут перпендикулярно плоскости текстолита и зарезервирован для подключения ASUS ROG Connect (фирменная технология удаленного разгона и мониторинга системы). Рядом расположена соответствующая кнопка включения/отключения данного соединения.
Блок аудиоразъемов содержит стандартную стойку из шести «гнезд» типа «мини-джек» и цифровой аудиовыход S/PDIF. FireWire представлен одним разъемом типа 1394a (используется контроллер VIA VT6315N). Сетевое соединение обеспечивается контроллером Intel 82567V, соответствующий разъем RJ-45 (витая пара) хорошо виден на снимке. Помимо этого, здесь расположена пара разъемов eSATA, реализованных посредством хорошо известной микросхемы JMicron JMB363.
Также напоминаю, что материнская плата комплектуется специальной панелью, на которой присутствуют два дополнительных разъема USB 2.0/1.1 и один eSATA, на случай если пользователю покажется мало стандартного набора.
Напоследок необходимо упомянуть еще один интересный момент. Создатели ASUS Rampage III Formula уделили особое внимание встроенному звуку. Ранее старшие «материнки» этого производителя комплектовались отдельной звуковой картой Supreme FX, а теперь конструкторы сочли более правильным разместить ее прямо на основной печатной плате. Тут Rampage Formula обыгрывает Rampage Extreme, где применяется обычный аудиокодек ALC889.
Радиаторы системы охлаждения объединены в цельную конструкцию посредством тепловых трубок. Крепеж осуществлен посредством подпружиненных винтов. Пластиковые защелки, к счастью, не применяются. Общий вид СО (системы охлаждения) представлен на фото ниже.
Для удобства рассмотрения перечислю элементы слева направо:
Перевернув систему охлаждения, демонтированную с платы, можно лучше рассмотреть разводку тепловых трубок. При взгляде сверху кажется, что все радиаторы пронизывает одна единственная тепловая трубка, но на самом деле их здесь три: одна соединяет радиаторы цепей VRM CPU, еще одна связывает их с северным мостом, последняя проложена между «севером» и «югом». Диаметр всех трубок равен 6 мм, но одна из них (последняя в списке) сделана плоской (только не спрашивайте, как я сумел измерить и ее «диаметр»
Контакт между основаниями радиаторов и охлаждаемыми элементами осуществляется посредством термопрокладок. Отмечу, что все они различаются по толщине и цвету (составу).
Самым интересным элементом системы охлаждения ASUS Rampage III Extreme, отличающим ее от других материнских плат, является небольшая дополнительная турбина. Она уже была показана на фото в разделе «упаковка и комплектация», пришло время рассмотреть ее подробнее.
Конструктивно турбина очень напоминает таковые, применяемые на видеокартах. Пластиковые защелки в нижней части кожуха позволяют крепить ее на радиаторах MOSFET’ов преобразователя питания процессора. Выглядит это так:
Установить турбину можно на любой из двух радиаторов, однако лучше делать это так, как показано на фото. Выбранный радиатор напрямую связан с центральной секцией системы посредством тепловой трубки, а значит, применение турбины позволит немного снизить температуру не только цепей питания, но и северного моста.
К сожалению, применять данный полезный аксессуар можно не всегда. Сами инженеры ASUS высказались на этот счет в специальной миниатюрной инструкции, которой укомплектована турбина:
Рекомендуется использовать турбину ТОЛЬКО (выделено производителем) в случае применения водяного охлаждения или в связке с «пассивным» радиатором. Надо разобраться, почему.
Во-первых, многие кулеры просто-напросто невозможно установить одновременно с турбиной. К примеру, крупный стендовый Noctua NH-D14 не пожелал соседствовать с ней. Впрочем, большинство стандартных башен «встанут» без особых проблем. В ASUS не рекомендуют такой вариант, считая, что турбина «нарушит поток воздуха» проходящий через радиатор, и, таким образом, ухудшит охлаждение процессора.
На деле все не так плохо. Достаточно соблюсти простое правило: турбина не должна располагаться перед вентилятором кулера, работающим «на вдув». В остальных случаях особых помех охлаждению CPU быть не должно.
Автором было проведено отдельное испытание с использованием кулера Cooler Master Hyper N620 вместо стандартного Noctua NH-D14. Установка турбины приводила к снижению температуры северного моста на 1-3 градуса в зависимости от режима работы. Температуру цепей питания материнская плата, к сожалению, измерять не умеет, но на ощупь радиаторы значительно остывали (субъективно – не менее 10 градусов). Впрочем, это не приводило к улучшению разгонного потенциала системы, а значит, основным назначением турбины можно считать простое улучшение теплового режима компонентов в целях повышения срока их службы.
На практике это устройство может очень пригодиться при использовании водяного охлаждения. «Водянщики» обычно используют высокие напряжения и зачастую не уделяют особого внимания вентиляции системного блока. В этом случае цепям VRM живется не сладко, и турбина будет полезна.
Отдельно отмечу, что «пропеллер», несмотря на малые размеры, все-таки шумит, издавая чуть заметное «шипение». Уровень шума, замеренный с расстояния одного метра, составляет ~32 дБ. Решить проблему можно, немного снизив обороты посредством регулятора или воспользовавшись возможностями BIOS Setup материнской платы. Правда при этом неизбежно уменьшится и эффективность обдува.
| Поддерживаемые процессоры | Intel Core i7 LGA1366 |
| Системная логика | Северный мост: Intel X58 Южный мост: Intel ICH10R |
| Оперативная память | 6x DDR3-800/1066/1333/1800/2000/2133/2200 МГц |
| Слоты расширения | 3x PCIe 2.0 x16 1x PCIe x1 1x PCI 2.2 |
| Режимы работы видеосистемы | PCIe 2.0 16x 16x+16x или 16x+8x+8x Поддержка ATI CrossFire, 3-CrossFireX, nVidia SLI, 3-way SLI |
| Разъемы под накопители | 6x SATAII Intel ICH10R 2x SATA 6 Гбит/c Marvell 9128 2x eSATA (задняя панель) JMicron JMB363 |
| Сетевой адаптер | 10/100/1000 Мбит/с LAN Intel 82567V |
| Аудиокодек | SupremeFX X-Fi 2; 8-Channel High Definition Audio |
| USB | 2x USB 3.0/2.0 (задняя панель) NEC uPD720200 6x USB 2.0/1.1 (задняя панель) Intel ICH10R 5x USB 2.0/1.1 (внутренние разъемы платы) Intel ICH10R 1x USB (зарезервирован для ROG Connect) |
| FireWire | 1x 1394a (задняя панель) VIA VT6315N 1x 1394a (внутренний разъем платы) |
| Разъемы задней панели | 6x USB 2.0/1.1 Intel ICH10R 2x USB 3.0 NEC uPD720200 1x PS/2 2x eSATA JMicron JMB363 1x IEEE1394a 1x ROG Connect (USB) 6x аудиовыходов («мини-джек») 1x S/PDIF (оптический) 1x RJ-45 |
| Комплектация | 3 х шлейфа SATA 3 Гбит/c 1x SATA 6 Гбит/c 1x шнур USB (ASUS ROG Connect) 1x мостик CrossFire 1x мостик SLI 1x жесткий мостик 3-SLI 1x панель с дополнительными разъемами USB и eSATA 1x дополнительный модуль для системы охлаждения платы (турбина) 1x руководство пользователя 1x диск с драйверами и утилитами 1x заглушка задней панели 1x комплект пластиковых стяжек |
| Внутренние разъемы | 4x USB 2.0/1.1 1x IEEE 1394a 1x S/PDIF Out 1x Front panel audio 2x SATA 6.0 Гбит/c 6x SATA 3.0 Гбит/c |
| Разъемы для подключения вентиляторов | 8x 4-pin |
| Форм-Фактор | ATX |
| Габариты, мм | 305 x 244 |
Материнская плата оснащена BIOS, основанном на микрокоде American Megatrends Inc. (AMI). По большей части его функционал совпадает с таковым у старшей модели ASUS Rampаge III Extreme.
При переходе в BIOS Setup пользователь сразу же попадает в «разгонный» раздел, озаглавленный Extreme Tweaker. Этот фокус часто применяется производителями, чтобы подчеркнуть оверклокерское назначение продукта.
Общий вид раздела представлен на коллаже ниже.
На самом верху размещена информация о текущем состоянии системы (частоты процессора и оперативной памяти). Ниже в столбец расположены всевозможные настройки, которые могут понадобиться при разгоне. Несложно заметить, что они сгруппированы в «блоки»: сначала идут настройки режима работы CPU, ниже – оперативной памяти, еще ниже параметры тактового генератора и режимов работы системы питания, закрывают раздел настройки различных напряжений.
Для того чтобы все параметры стали доступны для регулировки, необходимо перевести Ai Overclock Tuner в положение «Manual». Помимо этого режима можно выбрать и другие варианты: Auto (система сама подстроит напряжения и множители под заданную частоту BCLK), XMP (активация соответствующего расширенного профиля работы памяти), CPU Level Up (интересная технология «апгрейда» процессора до частоты старших моделей на основе заранее прописанных производителем профилей разгона) и ROG Memory Profile («местный» аналог XMP, с тем отличием, что значения задержек и напряжения питания памяти не «зашиты намертво», а могут изменяться в зависимости от выставленной частоты).
Итак, после активации режима «ручного управления» можно рассмотреть все перечисленные ранее «блоки» настроек по очереди.
Процессорный раздел включает регулировки базовых частот BCLK (100-500 МГц) и PCIe (100-200 МГц). Итоговую частоту процессора можно задать посредством множителя CPU (в данном случае доступны значения 12-21). В этом же разделе расположены остальные параметры, задаваемые посредством повышающих множителей на основе BCLK: частота DRAM (6-16, только четные значения), частота UCLK (12-26) и пропускная способность шины QPI (результирующие множители 36, 44 и 48).
Отдельная вкладка CPU Configuration позволяет ознакомиться с подробными характеристиками процессора и деактивировать различные технологии Intel, которые могут помешать разгону (речь идет о Hyper Threading и функциях энергосбережения). В этом же меню можно задать количество активных вычислительных ядер CPU.
Настройки задержек («таймингов») памяти вынесены в одноименную вкладку DRAM Timing Control. Она представлена на следующем коллаже:
Для удобства восприятия наименования параметров и диапазоны регулировок сведены в таблицу:
| Наименование параметра | Минимальное значение | Максимальное значение |
| CAS Latency | 3 | 11 |
| RAS to CAS Delay | 3 | 15 |
| RAS PRE Time | 3 | 15 |
| RAS ACT Time | 3 | 17 |
| RAS to RAS Delay | 1 | 7 |
| REF Cycle Time | 30 | 160 |
| WRITE Recovery Time | 1 | 15 |
| READ to PRE Time | 3 | 15 |
| FOUR ACT WIN Time | 1 | 15 |
| Back-To-Back CAS Delay | 4 | 18 |
| Timing Mode | 1N | 3N |
| Round Trip Latency on CHA | 30 | 44 |
| Round Trip Latency on CHB | 30 | 44 |
| Round Trip Latency on CHC | 30 | 44 |
| WRITE to READ Delay DD | 1 | 8 |
| WRITE to READ Delay DR | 1 | 8 |
| WRITE to READ Delay SR | 10 | 22 |
| READ to WRITE Delay DD | 2 | 14 |
| READ to WRITE Delay DR | 2 | 14 |
| READ to WRITE Delay SR | 2 | 14 |
| READ to READ Delay DD | 2 | 9 |
| READ to READ Delay DR | 2 | 9 |
| READ to READ Delay SR | 4 | 6 |
| WRITE to WRITE Delay DD | 2 | 9 |
| WRITE to WRITE Delay DR | 2 | 9 |
| WRITE to WRITE Delay SR | 4 | 6 |
Возвращаясь к начатому сравнению, отмечаю, что по возможностям регулировки задержек Rampage III Extreme равноценен Rampage III Formula. Различия есть только в диапазоне регулировок, но они не столь существенны, чтобы выявить победителя.
Следующим в списке идет блок настроек подсистемы питания процессора. В частности, можно выбрать режим работы (T-balanced или X-Power) и уровень Loadline Calibration. Задавая разные сочетания этих параметров, пользователь может изменять характер работы преобразователя питания. В самом мягком режиме (T-balanced + OFF Loadline Calibration) будут наблюдаться значительные просадки напряжения под нагрузкой, самое жесткое сочетание (X-Power + Full Loadline Calibtation) наоборот заставит плату завышать значение по сравнению с установленным. Помимо этого, данный раздел содержит дополнительные тонкие настройки: управляющее напряжение MOSFET’ов и частота работы преобразователя.
Диапазоны и шаг изменения всех регулируемых напряжений представлены в таблице:
| Наименование параметра | Минимальное значение, В | Максимальное значение, В | Шаг, В |
| CPU Voltage | 0,85 | 2,3 | 0,00625 |
| CPU PLL Voltage | 1,20575 | 2,05375 | 0,01325 |
| QPI/DRAM Voltage | 1,2 | 2,5 | 0,00625 |
| DRAM Bus Voltage | 1,20575 | 2,50425 | 0,01325 |
| IOH Voltage | 1,113 | 1,908 | 0,01325 |
| IOH PCIe Voltage | 1,5105 | 2,7825 | 0,01325 |
| ICH Voltage | 1,113 | 2,00075 | 0,01325 |
| ICH PCIe Voltage | 1,5105 | 2,05375 | 0,01325 |
| DDR_VREF_CA_A | -0,157 | +0,2 | переменный |
| DDR_VREF_CA_B | -0,157 | +0,2 | переменный |
| DDR_VREF_CA_C | -0,157 | +0,2 | переменный |
| DDR_VREF_DQ_A | -0,157 | +0,2 | переменный |
| DDR_VREF_DQ_B | -0,157 | +0,2 | переменный |
| DDR_VREF_DQ_C | -0,157 | +0,2 | переменный |
И здесь рассматриваемая материнская плата не уступает старшей модели Rampage III Extreme.
Закрывает раздел Extreme Tweaker вкладка O.C. Profile Configuration. Здесь расположена стандартная система сохранения наборов настроек. Всего можно записать до 8 профилей.
Безусловно, раздел Extreme Tweaker является основным для BIOS данной материнской платы и самым интересным для читателей. Однако необходимо хотя бы вкратце пробежаться и по остальным вкладкам, чтобы случайно не упустить что-нибудь интересное.
Раздел Main («Основной») предоставляет пользователю информацию о подключенных к разъемам SATA устройствам и инструменты для изменения системного даты и времени.
Помимо этого он содержит два внутренних меню. Первое – Storage Configuration, позволяющее задать параметры работы накопителей.
Второе – System Information предоставляет информацию о версии BIOS, модели и частоте используемого процессора, а также об объеме установленной оперативной памяти.
Следующий раздел навигационной строки называется Advanced (settings). Он более содержателен и располагает внутренним меню из восьми пунктов.
Подраздел CPU Configuration повторяет таковой, рассмотренный в составе Extreme Tweaker.
Подраздел Advanced Chipset Settings, несмотря на громкое название, содержит лишь одну опцию:
Подраздел Onboard Devices Configuration посвящен настройкам различных контроллеров, распаянных на плате. При желании всю «периферию» можно отключить одним нажатием. Это может быть полезно для повышения стабильности системы при серьезном разгоне.
Подраздел USB Confuguration полностью посвящен настройкам одноименного интерфейса. Помимо этого здесь можно посмотреть полный список подключенных устройств (в данном случае это мышь).
Настройки PCI/PnP также представлены всего одной опцией.
Меню LED Control посвящено настройке «цветомузыки» на плате. Сигнальные светодиоды можно отключить совсем, или выбрать только те, которые нужны пользователю.
Меню ROG Connect открывает доступ к настройкам одноименного соединения. Отмечаю, что включение/выключение RC также можно осуществлять кнопочкой на задней панели, не переходя в меню BIOS.
Следующий «большой» раздел на навигационной строке называется Power. Естественно, здесь сосредоточены все настройки энергопотребления:
В том числе вспомогательные, вроде указания, при каком условии система будет выходить из «спящего» режима:
Что не менее важно, именно в этот раздел BIOS вынесен привычный Hardware Monitor. Как и у старшей модели ASUS Rampage III Extreme данные мониторинга выводятся не единым списком, а распределены по собственным вкладкам.
Первая (Voltage Monitor) предоставляет пользователю информацию о ключевых напряжениях питания. Напоминаю, что эти данные можно более точно снимать при помощи вольтметра, благодаря специальным контрольным точкам на плате.
Вторая (Temperature Monitor) дает представление о температурах CPU, северного и южного мостов и общей температуре платы (воистину бесполезный параметр). Здесь же можно задать пиковые значения температур, по достижении которых питание будет отключаться.
Третья вкладка (Fan Speed Monitor) рапортует о скорости вращения подключенных вентиляторов. Для мониторинга доступны все восемь «пропеллеров».
Отрегулировать обороты вентиляторов можно, прейдя в следующее меню Fan Speed Control. Развитая система регулировки оборотов предлагается как для вентилятора кулера CPU, так и для корпусных вентиляторов (им отведено три разъема). Остальные четыре можно отрегулировать только в процентах (на понижение).
Вкладки следующего раздела – Boot Settings я не буду рассматривать по отдельности, так как здесь все предельно ясно. Пользуясь возможностями этого меню можно задать очередность использования дисков для загрузки системы и установить пользовательский и администраторский пароли.
Раздел Tools (что можно перевести как «инструменты» или «утилиты») содержит несколько вкладок. Они посвящены различным фирменным технологиям ASUS.
ASUS O.C. Profile уже был рассмотрен в составе меню Exteme Tweaker.
Go button File – это специальный набор настроек, который будет запущен при нажатии кнопки Go на материнской плате. То есть пользователь может заранее «забить» нужные настройки для определенного режима работы, а потом легко активировать его, запустив систему не стандартной кнопкой Power, а той самой клавишей Go. Интересная возможность, я бы сохранил здесь, к примеру, «экономичный» набор настроек с пониженными частотами и напряжениями, для бесшумной работы компьютера в ночное время.
Вкладка BIOS flashback посвящена работе с двумя микросхемами BIOS, распаянными на материнской плате. Воспользовавшись средствами вкладки можно «прошить» BIOS на любую из них, переключиться между микросхемами и даже копировать BIOS с одной на другую. Удобная штука – благодаря этой системе можно не бояться «смерти» платы при установке нового BIOS и удобнее сравнивать разные версии на предмет стабильности.
Следующая вкладка Drive Xpert Configuration позволяет задействовать одноименную фирменную технологию работы с накопителями. Говоря в общем – это модифицированная спецами ASUS система создания Raid-массивов. Подробно о ее работе рассказано в инструкции к плате, так что проблем у пользователя возникнуть не должно.
Закрывает обзор BIOS Setup, разумеется, меню Exit. В нем можно выбрать вариант выхода (с сохранение или сбросом параметров) а также загрузить стандартные настройки, заданные по умолчанию.
Итак, в результате рассмотрения BIOS Setup было выявлено крайнее сходство с таковым у старшей модели Rampage III Extreme. Существенных отличий автору найти не удалось, разве что чуть различаются пределы задаваемых напряжений и задержек оперативной памяти.
Если же рассматривать данный BIOS отдельно (а не в контексте сравнения), можно заключить, что он удачно организован и предоставляет пользователю широкие возможности для разгона системы.
В тестах использовался стенд следующей конфигурации:
Программное обеспечение:
Дополнительные комментарии:
Ниже приводится фото собранного стенда. Как вы можете видеть, кулер установлен в положение «вдоль» защелки сокета, что немного повышает общую эффективность охлаждения. Используемые нестандартные вентиляторы Scythe Slip Stream были подключены через регулятор оборотов («fanbus»). На протяжении всего тестирования разгонного потенциала ASUS Rampage III Formula они работали на полную мощность (мониторинг материнской платы показал ~1800 об/мин). Данный режим никак нельзя назвать тихим, зато кулер демонстрирует выдающуюся эффективность, приближаясь по возможностям к бюджетным системам водяного охлаждения.
Дополнительно приводится скриншот CPU-Z:
Согласно стандартной методике испытаний сначала была выявлена максимальная частота BCLK, на которой материнская плата может уверенно выдерживать получасовое тестирование в Linpack x64.
В комментариях к одному из предыдущих материалов читатели попросили подробнее описать методику данного теста. Выполняю «заказ». Множитель центрального процессора в этом случае устанавливается на минимум (12), занижается множитель DRAM, и ослабляются задержки памяти. Все эти меры направлены на избавление от «узких мест» в системе. Так как процессор при использовании низкого множителя функционирует на частоте близкой к штатной, то напряжение питания можно оставить стандартным. Автор, впрочем часто поднимает его до 1,35-1,4 В просто из-за того, что проводит параллельно замеры максимальной частоты процессора. Напряжение CPU PLL равняется 1,88 В, напряжения питания северного и южного мостов поднимаются на 2-3 шага.
В целях более полного раскрытия частотного потенциала платы предпринимаются манипуляции с частотой PCIe, так как принято считать, что ее поднятие частоты позволяет достигать более высоких значений BCLK. Обычно шина PCIe разгоняется автором до 104-108 МГц «по умолчанию» с повышением напряжений ICH/IOH PCIe на один шаг. Я рекомендую использование этого приема всем оверклокерам, работающим с платформой LGA1366, поскольку опыт показывает, что это позволяет выжать дополнительно 2-4 МГц BCLK.
Использовав эту методику, удалось загрузить операционную систему на BCLK=226 МГц (крайне нестабильно) и пройти тестирование SuperPi 1M при BCLK=225 МГц. В ходе дальнейшего поиска стабильного значения частота была снижена до 222 МГц, что позволило успешно завершить тестирование в Linpack.
Считается, что процессоры Intel Core i7 плохо переносят напряжения свыше 1,4 В. При этом значении максимальная частота процессора составляет приблизительно 4200 МГц:
При желании можно сделать еще 1-2 шага по частоте BCLK, достигнув значения около 4250 МГц, однако автор в дальнейшем сосредоточился на поиске максимальной рабочей частоты процессора при выставлении завышенного напряжения.
Новый стендовый кулер Noctua NH-D14 позволяет легко перейти злополучный рубеж 1,4 В без риска перегрева процессора. Учитывая, что многие читатели опасаются деградации процессора, напряжение повышалось «без фанатизма», максимальное значение составило 1,42 В. Это, в свою очередь, позволило выжать из процессора 4460 МГц, что является великолепным результатом для Core i7 «на воздухе».
Достижение столь высокой цифры стало возможным благодаря мощной (хоть и шумной) системе охлаждения, применению «удачного» экземпляра процессора с отшлифованной крышкой и хорошим характеристикам материнской платы ASUS Rampage III Formula.
Отдельно отмечу, что близкие результаты удалось получить даже на гораздо более дешевой MSI X58A-GD65. Создается стойкое ощущение, что стендовый процессор может взять и 4500 МГц, если не ограничивать напряжение питания из соображений безопасности.
Помимо стандартного испытания разгонного потенциала были проведены замеры реального напряжения питания CPU с помощью контрольных точек на плате. В этом тесте использовался мультиметр UNI-T UT30F. Не вдаваясь в подробности, не слишком интересные большинству читателей, замечу, что наилучшее совпадение выставленного в BIOS и получаемого под нагрузкой напряжения можно получить в режиме работы T-Balanced при максимальном уровне Loadline Calibration. В этом случае расхождение между заданным и реальным напряжением не превышает 0,003-0,004 В. Перевод системы питания в режим X-Power приводит к значительному завышению напряжения под нагрузкой (до 0,01 В), отключение Loadline Calibration, напротив, вызывает просадки (в пределах 0,01-0,015 В).
Сначала приведу фото противников:
Далее по пунктам.
Первое. Функционал плат чрезвычайно схож/совпадает в следующих моментах:
Второе. ASUS Rampage III Extreme превосходит Rampage III Formula в следующих моментах:
Третье. ASUS Rampage III Formula превосходит Rampage III Extreme в следующих моментах:
Итак, сразу к сути. По результатам тестирования у автора сложилось мнение, что ASUS Rampage III Formula в чем-то даже превосходит Rampage III Extreme. Новая плата совсем незначительно уступает по возможностям, и куда лучше подходит для нормального (не экстремального) оверклокинга. Как говорилось в одной известной рекламе: «а если не видно разницы – зачем платить больше?».
При этом подчеркну, что Rampage III Extreme в свете всего написанного не является «плохим» продуктом, просто она ориентированна на гораздо более узкую группу покупателей. Приобретение такой системной платы для «воздушного» разгона – пустая блажь и лишняя трата денег.
Теперь дело за малым – выяснить, сколько будет стоить Formula в российской рознице. Если стоимость платы удастся удержать около отметки 9000 рублей, ее ждут радужные рыночные перспективы. Столько стоят старшие ASUS P6T/P6X и добротные платы других производителей (например, Gigabyte X58A-UD5). На их фоне новинка ASUS выглядит гораздо более экстремальной и «заточенной» под разгон, что может привлечь оверклокеров. Если же со стоимостью переборщат, и она значительно превысит 10.000 рублей, то данному решению суждено быть лишь выбором немногочисленных энтузиастов и фанатов компании.
