И почти через полгода после своего появления CPU Intel с 1156-контактным разъемом вызывают неподдельный интерес многих компьютерных энтузиастов. Особенно после недавнего расширения данной линейки процессоров за счет ожидаемых моделей массового и бюджетного сегментов. При переходе на эту платформу пользователю обязательно потребуется новая материнская плата. Именно поэтому лаборатория overclockers.ru уделяет такое внимание тестам материнских плат, предназначенных для процессоров с разъемом Intel LGA 1156.
На данный момент нами изучено более десятка различных моделей. И все равно это лишь малая часть того, что предлагают сегодня даже только основные производители. Так, из девяти представленных к концу февраля 2010 года материнских плат компании Microstar на наборе логики Intel P55 Express мы пока протестировали только одну модель. Исправить это досадное упущение призван сегодняшний обзор. Его героиней стала плата среднего уровня – MSI P55-GD65. Как показывает практика, именно такие материнки чаще всего становятся «народными» с точки зрения распространения в среде оверклокеров. Что ж, проверим.
И начнем, как обычно, с упаковки и комплекта поставки MSI P55-GD65.
Обычно уже по одной лишь упаковке материнской платы легко определить, к какому ценовому сегменту она относится. Если перед вами на витрине красуется картонный бокс размеров, значительно превышающих габариты самой платы, матовый или, наоборот, переливающийся всеми цветами радуги, с пластиковой ручкой, откидной крышкой и окном, то с большой вероятностью внутри него скрывается дорогая материнка. Если же коробка самая простая, тонкая, размерами чуть больше самой платы, то это, по всей видимости, бюджетный вариант.
И только платы среднего сегмента выделить бывает сложновато.
Так, MSI P55-GD65 дожидается своего покупателя в стандартной, на первый взгляд, коробке. Но она заметно толще, чем ожидаешь. Это намекает на внушительный комплект поставки платы.
Все остальное привычно. Лицевая сторона отведена названию продукта и перечню логотипов поддерживаемых технологий. А сзади поместилась не только развернутая справка по ним, но и некоторое количество действительно полезной информации: краткий перечень технических характеристик и даже изображение I/O-панели платы.
По информативности упаковки материнские платы MSI – одни из лидеров на рынке. Да и выглядит лицевая сторона коробки P55-GD65 неплохо.
Теперь заглянем внутрь и обратим внимание на комплект аксессуаров, которые производитель туда поместил. С MSI P55-GD65 поставляются:
Разумеется, в комплекте с материнской платой обязана присутствовать и заглушка I/O-панели. Но в моем случае ее не было.
Это то, что касается именно аксессуаров. Но на них содержимое коробки MSI P55-GD65 отнюдь не заканчивается. Также в ней обнаружились два диска и пять (!) книжек: общая инструкция к плате, руководства по автоматическому разгону MSI Genie и резервному копированию HDD Backup, брошюрка, посвященная звуковой подсистеме платы и листок с рекламой видеокарт MSI.
Первый из двух комплектных дисков содержит драйверы и фирменные утилиты, второй называется MSI Extras. На нем записана лишь утилита MSIFlash.
И уже под всем этим «богатством», прикрытая картонной перегородкой, обнаружилась сама плата в неизменном антистатическом пакете. Взглянем на нее.

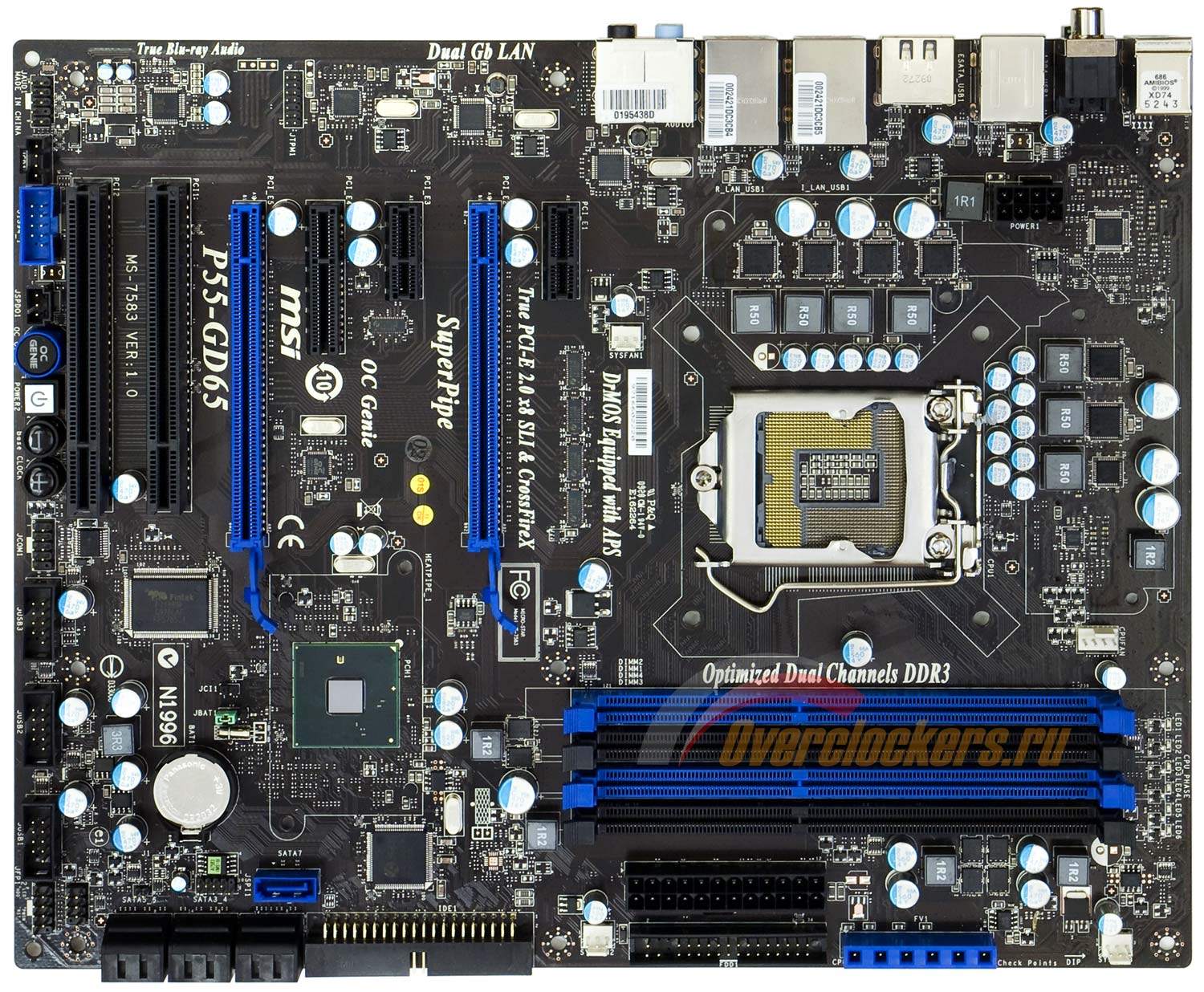

MSI P55-GD65 выглядит именно так, как ожидаешь от полноразмерной платы среднего уровня на Intel P55 Express. Этот набор логики состоит из одной микросхемы, чем и обусловлены все особенности компоновки подобных продуктов. Топовые платы на P55 нередко «маскируются под обычные» путем добавления еще одного теплосъемника в привычном месте, там, где у плат на двухчиповой логике располагается северный мост. «Охлаждает» он, в лучшем случае, микросхему NVIDIA NF200, добавляющую поддержку дополнительных линий PCI-Express. Обычно же под ним скрывается что-нибудь вроде тактового генератора. А то и вовсе голый текстолит.
На P55-GD65 около процессорного разъема расположены лишь радиаторы силовых элементов. Питание центрального процессора здесь выполнено по схеме 6+1 (и отдельное двухфазное питание выделено оперативной памяти). Такое небольшое количество фаз может насторожить. Но не зря MSI при каждом удобном случае напоминает, что их платы поддерживают технологию DrMos (одна микросхема вместо двух ключей и драйвера в каждом канале). Это обеспечивает системе питания лучший коэффициент мощности и позволяет ограничиться небольшим количеством фаз. Таким образом, MSI не участвует в гонке производителей материнских плат за количеством каналов преобразователя питания (на данный момент в ней «выигрывает» Asus со своей P7P55D Premium, на которой реализована схема 32+3).
Что касается MSI P55-GD65, то эта плата поддерживает еще и интеллектуальное управление процессорным питанием – APS (Active Phase Switching), – уменьшающее при неполной нагрузке количество задействованных фаз стабилизатора.
Ее работу призвана иллюстрировать цепочка из шести ярких синих светодиодов над слотами SDRAM. При переменной нагрузке (например, офисной работе) они постоянно помаргивают.
К счастью, всю эту «иллюминацию» можно отключить из BIOS Setup тестируемой платы.
Несмотря на упомянутые лампочки, слоты памяти на MSI P55-GD65 расположены достаточно высоко. А верхний полноразмерный PCI-Express – второй по счету. Поэтому они не будут друг другу мешать, как это нередко бывает.
К слотам расширения на MSI P55-GD65 претензий вообще нет. И набор неплохой (а главное, весьма универсальный – два PCI-E 2.0 x16, один x4, два x1 и пара PCI 2.2), и группировка не подвела: непосредственно под полноразмерными PCI-E располагаются PCI-E x1 и PCI. Т.е. даже с парой двухслотовых видеокарт у пользователя останется возможность использования по одному и того, и другого. Но «логика» Intel P55 Express может предоставить всего 20 линий PCI-E, поэтому два ускорителя поделят порты поровну в режиме 8+8 (поддерживается как NVIDIA SLI, так и ATI CrossFireX). А с одной видеокартой останутся доступны оба «писиайника».
Не помешают первому PCI-E x16 и самые массивные процессорные системы охлаждения. Не занимающие кучу места преобразователи питания CPU позволили избежать необходимости смещать процессорный разъем к центру платы, что мы часто в последнее время видим на других платах под процессоры Intel с разъемом LGA 1156. В результате даже огромный Thermalright IFX-14 от вставленной в первый полноразмерный PCI-E слот видеокарты отделяло несколько сантиметров.
Правда, закрепить его с помощью самодельного крепления на MSI P55-GD65 в традиционном положении, чтобы вентиляторы дули назад, не удалось: помешал излишне близкий к сокету верхний радиатор. Пришлось ставить IFX-14 поперек материнской платы. С этим уже проблем не возникло: между видеокартой и этим кулером без проблем втиснется 25-миллиметровый вентилятор. Но мне было удобнее закрепить вентиляторы так, как показано на предыдущей фотографии – на открытом стенде разницы все равно никакой.
Некоторые сложности, особенно с двумя видеокартами, могут возникнуть на P55-GD65 при подключении жестких дисков: разъемы IDE и SATA на ней традиционно расположены на правом краю платы внизу. Но инженеры MSI сделали все, чтобы облегчить жизнь пользователей: разъемы «лежачие», по крайней мере, торчащие вверх кабели не будут мешать видеокартам.
К тестируемой плате можно подключить до восьми накопителей с интерфейсом Serial ATA и до двух – PATA. Поддержку шести SATA предоставляет сама единственная микросхема Intel P55 Express. Остальное – на совести контроллера JMicron JMB363.
Один из «его» Serial ATA портов (синий) прячется непосредственно за шестеркой «чипсетных». Правда, вот уже он стои́т и может помешать длинным картам расширения.
Второй выведен на заднюю панель платы, он совмещен там с одним из USB портов.
Вообще же на I/O-панель MSI P55-GD65 выведены:
Два гигабитных сетевых интерфейса поддерживают возможность объединения в один двухгигабитный. А также их наличие, например, позволит использовать компьютер на базе MSI P55-GD65 в качестве сетевого шлюза без использования дополнительной дискретной карты.
Остальные шесть из 14 поддерживаемых Intel P55 Express портов USB 2.0 можно задействовать с помощью разъемов в нижней части платы. То же касается и второго Firewire. За поддержку этого интерфейса на MSI P55-GD65 отвечает микросхема VIA VT6315N.
Под последним слотом расширения в нижней части платы притаились четыре кнопки. Первая и наиболее заметная – OC Genie. Нажав перед включением эту кнопку, можно активизировать «интеллектуальный» автоматический разгон системы, поддержкой которого могут похвастаться все последние платы MSI, начиная со среднего ценового диапазона.
На P55-GD65 даже обнаружилась соответствующая микросхема.
Ресурс overclockers.ru уже недавно показывал вам, как оно все работает.
Остальные кнопки более привычные. Power так и вообще стала за последнее время неизменным атрибутом каждой уважающей себя материнской платы. Правда, непонятно, куда делся Reset. Да и кнопки обнуления BIOS Setup на MSI P55-GD65 не найти. Впрочем, как показало тестирование, она плате не очень-то и нужна. Но не будем забегать вперед.
Последние две кнопки предназначены для изменения базовой частоты (BCLK) «на лету»: плюс один мегагерц и минус один мегагерц. Эта «игрушка» пригодится не только бенчерам, рядовым оверклокерам она может позволить найти предел стабильности системы быстрее. Впрочем, нынче большинство производителей (в том числе и MSI) предлагает программные утилиты (правда, обычно только под ОС Windows) для разгона системы на своих платах.
Да, кнопки ожидаемо светятся. Power – зеленым, –/+ BCLK – красным. OC Genie в моем случае не светилась, и по ее виду было непонятно, нормально это или нет. Возможно, так и было задумано. А может быть, ее диод уже «сломался» за время многочисленных тестов, пережитых платой до того, как она попала в лабораторию overclockers.ru.
Эту подсветку, как и кнопки OC Genie и –/+ BCLK, можно также отключить в BIOS Setup платы.
Раз уж заговорили о разгоне, упомянем сразу еще про одну связанную с ним особенность тестируемой платы. Речь идет о V_Check – группе контактов для снятия основных системных напряжений. Тем, кто не доверяет программному мониторингу, как говорится, – и тестер в руки.
В комплекте с платой должны идти провода с разъемами для подключения к этим контактам, но в нашем случае они отсутствовали. Впрочем, обычный мультиметр с тонким жалом прекрасно справляется и так.
Приведем официальную инструкцию по пользованию V_Check:
| Напряжение CPU: для измерения текущего напряжения необходимо коснуться точек CPU и GND щупами | |
| Напряжение CPU_VTT: для измерения текущего напряжения необходимо коснуться точек CPU_VTT и GND щупами | |
| Напряжение DDR: для измерения текущего напряжения необходимо коснуться точек DDR и GND щупами | |
| Напряжение PCH: для измерения текущего напряжения необходимо коснуться точек PCH и GND щупами тестера. |
И напоследок приведем схему тестируемой платы (увеличенный вариант по ссылке присутствует):
Систему охлаждения материнской платы MSI P55-GD65 образуют три радиатора.

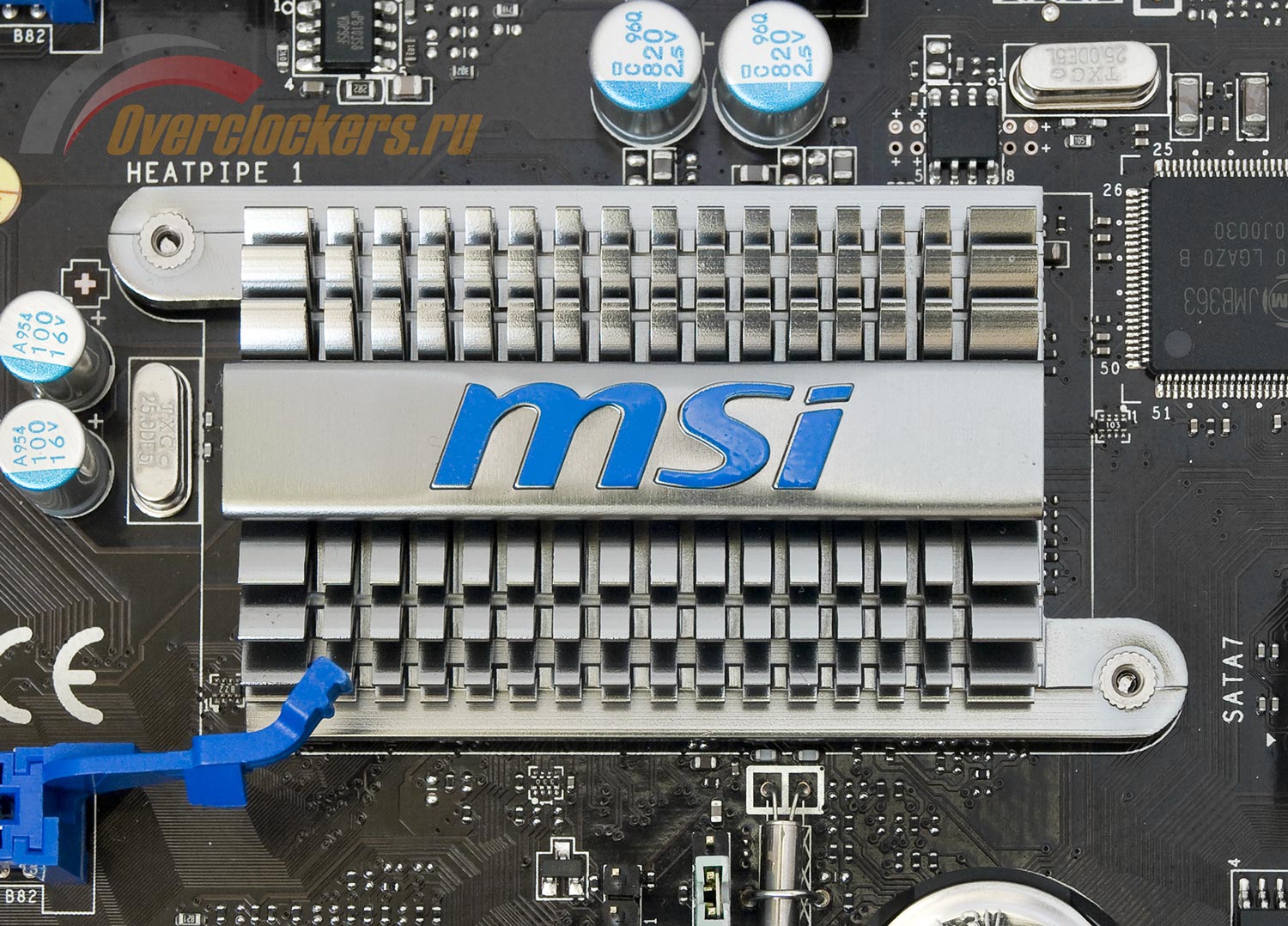

Первый отвечает за охлаждение единственной микросхемы Intel P55 Express. Она здесь, по сути, выполняет лишь функции южного моста и имеет тепловыделение порядка 5 Вт, так что такого скромного радиатора, как на тестируемой плате, ей более чем достаточно. Радиатор низкий, картам расширения он мешать не будет.

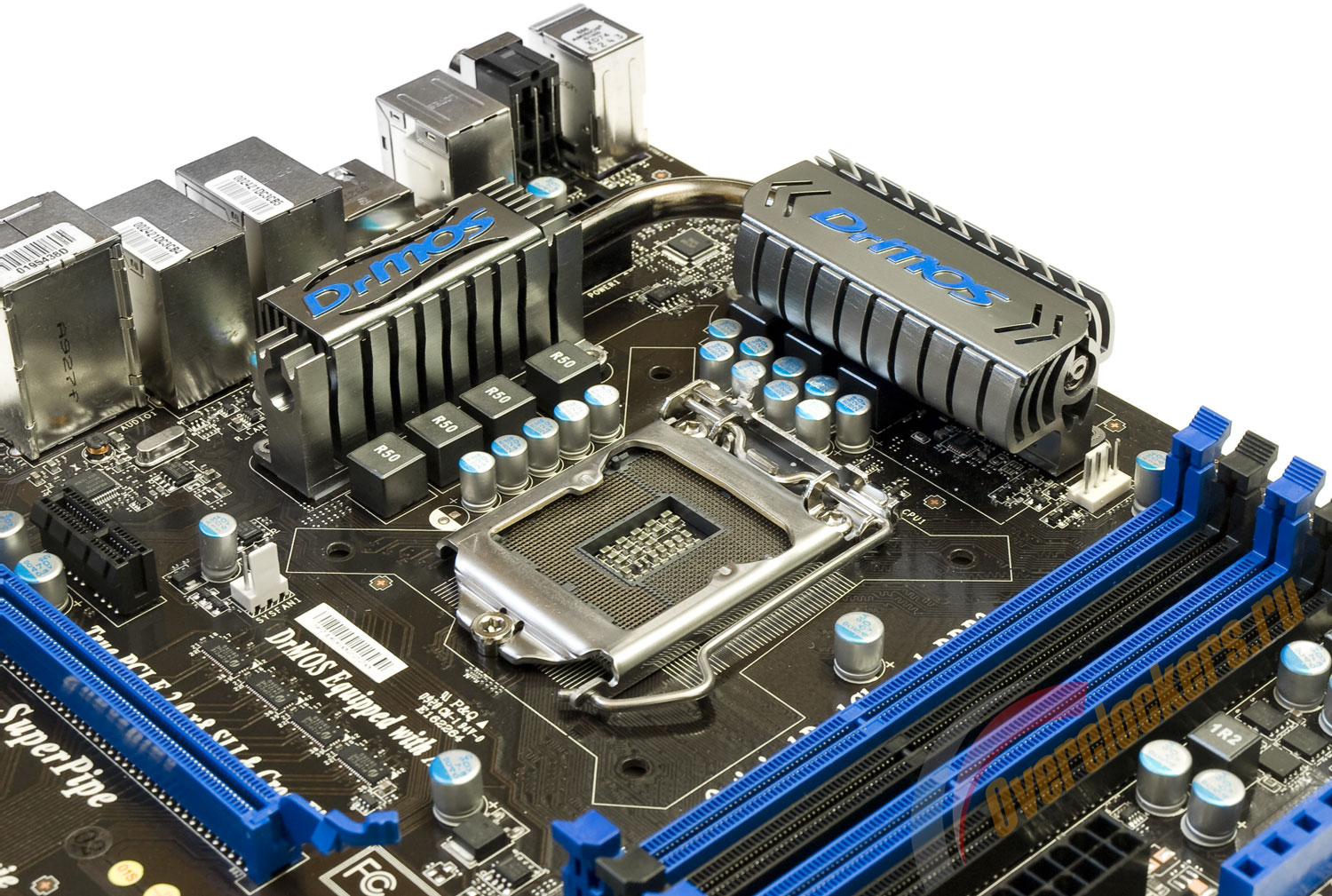

Два остальных посерьезнее. Они призваны рассеивать тепло, выделяемое полевыми транзисторами процессорного преобразователя питания. И, надо сказать, неплохо справляются с этой задачей: все время тестирования (в том числе и под серьезной нагрузкой в виде разогнанного до 4.2 ГГц четырехъядерного процессора) что сами радиаторы, что текстолит материнской платы под ними не были горячими.
Для более равномерного «прогрева» радиаторы соединены тепловой трубкой. Да не простой, а золотой восьмимиллиметровой. Маркетологи MSI сразу выдумали под это дело целую технологию – SuperPipe. И намеряли 90% улучшение охлаждения чего-то там относительно чего-то там.
Мы не будем комментировать данные заявления. Отметим лишь, что тепловая трубка, соединяющая радиаторы полевых транзисторов, действительно может быть полезна. Например, при использовании процессорных систем охлаждения башенной конструкции, чьи вентиляторы дуют лишь в одну сторону.
Приятно, что все радиаторы системы охлаждения тестируемой платы крепятся с помощью подпружиненных винтов, а не убогих пластиковых штырьков, как это часто бывает. Выглядят винтики и их изолирующие шайбы следующим образом:

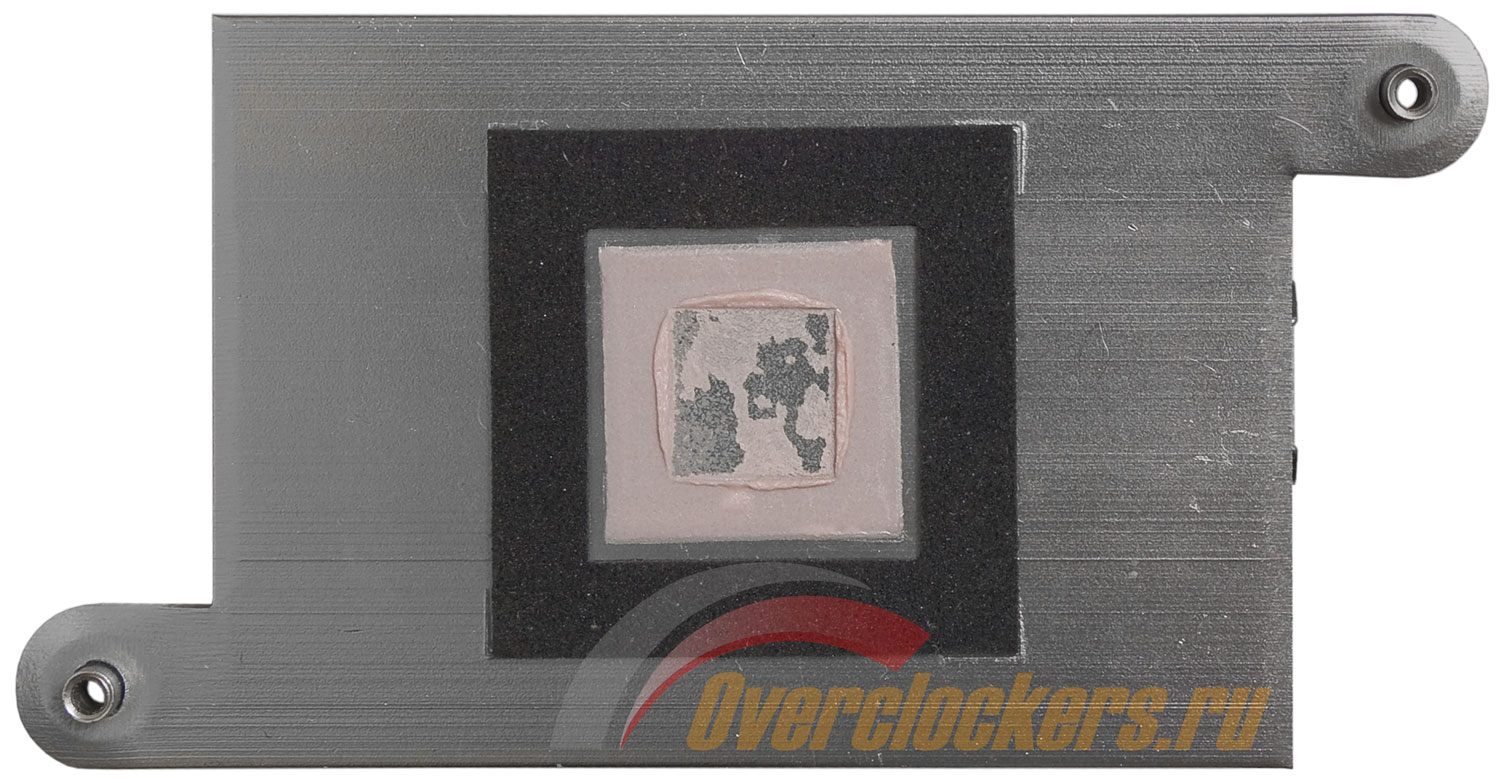

А вот с термоинтерфейсом все как обычно – «жвачка» везде и всюду. Забавно, что на «чипсетном» радиаторе она розовая:

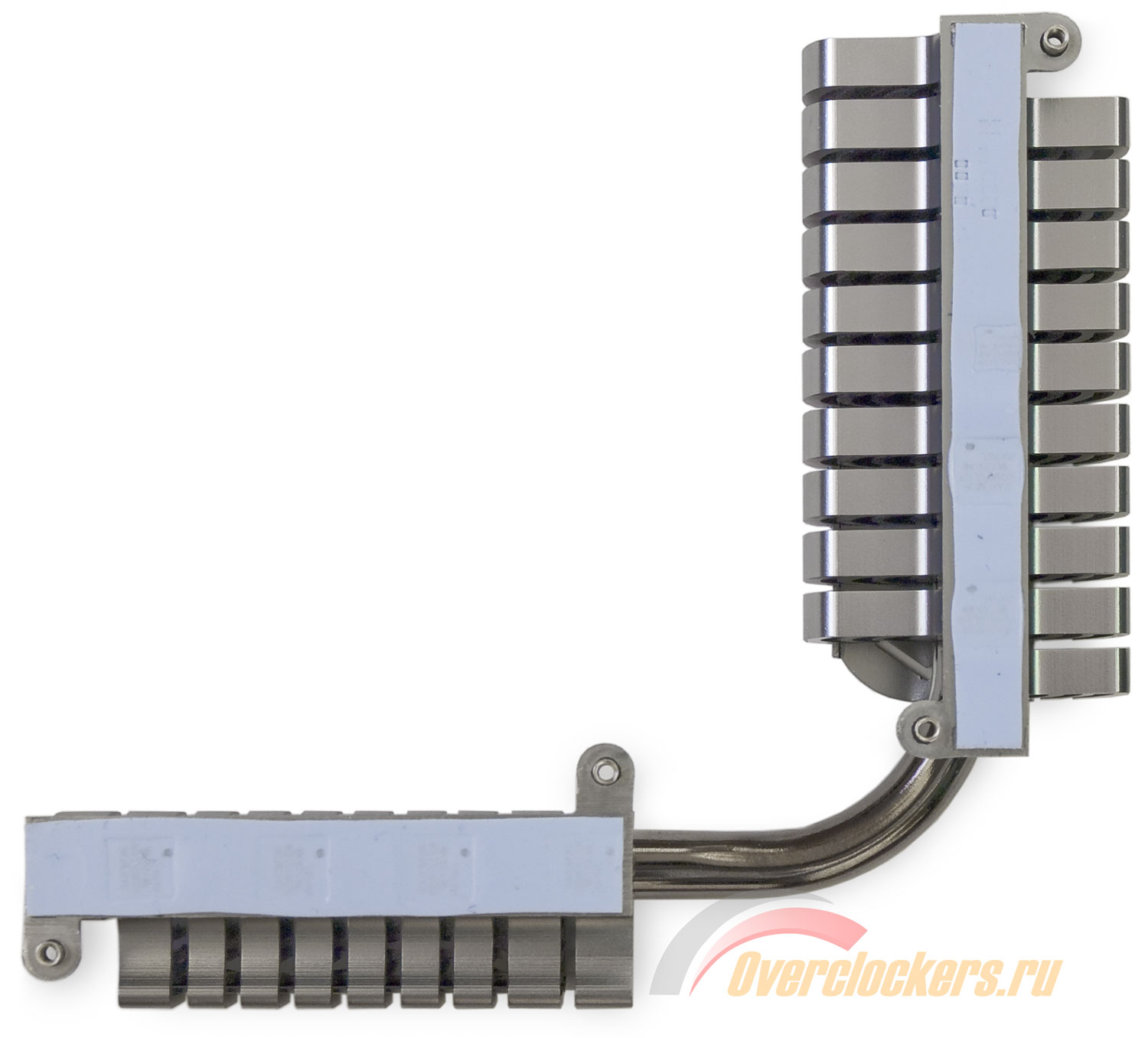

А на «мосфетных» – голубая:
Впрочем, после замены первой на термопасту Arctic Cooling MX-2 тепловой режим южного моста не улучшился – с ним и так все было нормально.
Неудивительно, что система охлаждения MSI P55-GD65 обходится без вентиляторов. А вот разъемов для их подключения на плате – целых четыре. Правда, ШИМ-регулировкой скорости вращения оборудован лишь один – процессорный. Да и вообще все разъемы находятся в верхней части платы. В современных корпусах с нижним расположением блока питания, особенно больши́х, дотянуться проводом нижерасположенного фронтального вентилятора до ближайшего к нему разъема на правом краю MSI P55-GD65 в центре будет сложно.
Перед исследованием возможностей BIOS Setup тестируемой платы приведем
| Память | Поддерживаются модули 1 ГБ / 2 ГБ / 4 ГБ DRAM; Поддержка 2х канальности. |
| Разъемы расширения | 2 разъема PCI Express второго поколения x16 (При установке в слоты PCI_E2 и PCI_E4 двух графических карт, линии PCIE x16 автоматически перераспределены c x16 + x0 на x8 + x8; поддерживает ATI® Crossfire™ и NVIDIA SLI); 1 слот PCI Express второго поколения со скоростью x4; 2 слота PCI Express второго поколения со скоростью x1; 2 слота PCI с поддержкой интерфейса 3.3V / 5V шины PCI; |
| Разъемы расширения | Один контроллер Ultra DMA 66/100/133 IDE встроенный на JMicron® 363: Поддерживает режимы работы PIO, Bus Master; Поддерживается скорость передачи до 3Гб/с; |
| MSI напоминает... | Дискета с установкой RAID является опциональной, и ее наличие зависит от региона поставки. Необходимые файлы можно загрузить с нашего вебсайта и самостоятельно сделать установочную дискету. |
| Аудио | Интегрированный аудио чип Realtek® ALC889: 8-канальное аудио с гибким переназначением разъемов ввода/вывода; Совместим со спецификацией Azalia 1.0; Соответствует спецификации Microsoft Vista Premium. |
| Сеть | Поддержка двух PCI Express LAN 10/100/1000 Fast Ethernet с помощью микросхемы Realtek 8111DL. |
| IEEE1394 / FireWire | VIA® VT6315N: Поддержка двух портов IEEE1394 (на задней панели x1, коннектор x1); Скорость передачи данных до 400Мб/с. |
| Разъемы ввода/вывода, установленные на плате | 24-конт. разъем питания ATX; 8-конт. разъем питания ATX 12В; Разъемы вентиляторов процессора x1 / системы x3; CD-in коннектор; Звуковые разъемы передней панели; Разъем для подключения индикаторов и органов управления передней панели; Разъем датчика открытия корпуса; 3 x коннектора USB 2.0; 7 x коннекторов Serial ATA II; 1 x коннектор ATA133; 1 x IEEE1394 коннектор, поддерживающий дополнительно 1 порт; 1 x кнопка Power (питания); 1 x кнопка Clear CMOS; 1 x SPDIF-out коннектор; 1 коннектор TPM модуля; 1 x кнопка OC Genie; 2 x кнопки настройки тактовой частоты. |
| Порты ввода/вывода задней панели | 1 x PS/2 Клавиатура; 1 x PS/2 Мышь; 1 x eSATA / USB Combo порт; 1 x IEEE1394 порт; 7 x USB 2.0 порт; 2 x RJ45 LAN разъема; 1 x 6 в 1 аудио разъемы; 1 x Оптический SPDIF-out; 1 x Коаксиальный SPDIF-out. |
| BIOS | BIOS системной платы поддерживает режим "Plug&Play", который автоматически определяет периферийные устройства и карты расширения. Системная плата имеет функцию Desktop Management Interface(DMI), которая запоминает параметры Вашей системной платы. |
| Размеры | 30.5 см (Д) x 24.4 см (Ш); ATX форм фактор. |
| Крепление | 9 отверстий для крепления; ATX форм фактор. |
MSI P55-GD65 тестировалась в составе следующей системы:
При загрузке MSI P55-GD65 встречает пользователя полноэкранной картинкой, повторяющей дизайн лицевой стороны коробки материнской платы. На ней отсутствует даже подсказка по функциональным клавишам.
Собственно BIOS Setup тестируемой платы основан на микрокоде Award Inc. Его главный экран выглядит вполне стандартно:
В нижней части выводится текущая версия прошивки, частота центрального процессора и объем установленной оперативной памяти. Над ними – подсказка по выделенному разделу. А еще чуть выше – перечень дополнительных возможностей, доступных по «горячим» клавишам. F4 вызывает окно с более подробной спецификацией CPU.
F5 – задержки памяти, отдельно по слотам. Интересно, почему частоты нет? Впрочем, ее из BIOS Setup тестируемой платы узнать несложно.
Но для начала нужно убедиться, что установлена актуальная версия прошивки. Заодно проверим работу встроенной утилиты для обновления BIOS – M-Flash. В главном меню ссылка на него присутствует.
Наибольший интерес вызывает один из режимов работы M-Flash – «Boot». Он позволяет опробовать новую прошивку без, собственно, прошивки. Интересное решение. Наверняка после такой проверки в большинстве случаев реального желания обновить BIOS Setup платы у пользователей не возникнет.
Установив режим, нужно выбрать файл. M-Flash поддерживает только файловые системы типа FAT, зато «видит» не только жесткие диски, но и съемные накопители. Выбираем устройство, раздел, далее утилита сканирует его на наличие подходящих файлов и предлагает выбрать, из какого загружать прошивку.
Сохранить текущую также можно. Но мы здесь для ее обновления. Занимает это более минуты, выглядит следующим образом:
В результате получаем плату с последней на момент тестирования версией BIOS – 1.60.
Второй вариант легкого обновления прошивки – утилита MSI Live Update, функционирующая в ОС Windows. Она позволяет загрузить образ прямо из Интернет. И только оттуда. Вот такое разделение обязанностей...
Но вернемся к обзору возможностей BIOS Setup материнской платы MSI P55-GD65.
Параметры для отключения многочисленных интегрированных возможностей платы сосредоточены в разделе Integrated Peripherals.
Интересно выглядит пункт I/O Devices. Устройств ввода-вывода по версии программистов MSI у тестируемой платы «не густо»:
В разделе H/W Monitor ожидаемо сгруппированы предлагаемые платой возможности по аппаратному мониторингу. Две температуры – процессора и системная, скорости вращения трех вентиляторов (разъемов, напоминаю, четыре) да четверка основных напряжений (даже вольтаж памяти отсутствует) – вот и весь мониторинг.
Дополнительно вверху можно задать режим автоматической регулировки оборотов трех вентиляторов. Почему опять трех, хотя разъемов четыре (и все они работают) – непонятно. Возможно, это вызвано какими-то вопросами унификации.
Для верхнего задается желаемый температурный режим процессора. Для остальных – просто доля от максимальных оборотов (при 12 В) вентиляторов:
Интересен раздел Green Power, где из доступных параметров – только отключение подсветки материнской платы. Отдельно – CPU Phase LED, отдельно – остальное. Тоже полезные возможности, но главное находится ниже. Это мониторинг энергопотребления процессора и эффективности его преобразователей питания. Правда, выводится какой-то странный набор данных, явно не хватает мощности силовой цепи ATX12V (в данном примере 1.317 А x 12 В = 15.8 Вт).
Ну, а рассмотрение тех возможностей, что предлагает MSI P55-GD65 оверклокеру, начнем с Overclocking Profile – профилей настроек BIOS Setup. Данный функционал вынесен в отдельный одноименный раздел. Тестируемая плата может хранить до шести профилей.
Их можно именовать, и даже давать краткое пояснение:
Но наиболее интересующий оверклокеров раздел BIOS Setup платы P55-GD65 по MSI-евской традиции носит имя «Cell Menu». Здесь сосредоточены все параметры, так или иначе связанные с производительностью системы.
Раздел весьма объемный, на следующем коллаже он приведен целиком:
Первый пункт несет сугубо информационную функцию. Он знакомит пользователя с его же процессором.
Надо отдать ему должное, делает «CPU Specifications» это качественно: в нем перечислены не только основные характеристики установленного процессора, но и поддерживаемые им технологии. Немалый список последних занимает отдельный подраздел:
Гораздо функциональнее вкладка «CPU Feature». Здесь многочисленные технологии, поддерживаемые современными процессорами Intel можно поотключать.
Далее в Cell Menu можно ограничить количество активных процессорных ядер. Из «квада» получится сделать двух- или одноядерный процессор. А вот сравнить в приближенных к равным условиях AMD Phenom X3 и какой-нибудь Intel Core i7 не удастся.
Следующие несколько параметров в Cell Menu дублируют пункты из CPU Feature. Можно отключить технологию энергосбережения EIST, режим C1E или заводской авторазгон под нагрузкой – Turbo Boost.
Следом задается базовая частота (BCLK), на основе которой с помощью соответствующих множителей формируется большинство основных.
И первый же – процессорный – расположился сразу за ней. Можно выбрать любое из доступных для данного процессора значений. В случае с Core i5 750 – от 9 до 20 и даже соответствующее активированному Turbo Boost для всех ядер – 21. В последнем случае расположенный ранее параметр Turbo Boost блокируется во включенном состоянии.
Следующие два параметра Cell Menu позволяют отключить кнопки OC Genie и выбора базовой частоты. В некоторых случаях это может пригодиться.
Интересно, что автоматического разгона в BIOS Setup платы нет в принципе – только с кнопки OC Genie либо при помощи утилиты MSI Control Center из-под Windows.
Блок настроек, связанных с оперативной памятью, открывает очередной информационный подраздел – MEMORY-Z.
Здесь приводятся характеристики каждого установленного модуля. И отдельно – X.M.P.
Это Intel Extreme Memory Profile – отдельный режим работы памяти, прошитый в SPD многих оверклокерских модулей DDR3. Он на MSI P55-GD65 включается ниже в том же Cell Menu.
Для стендовых Corsair XMS3 это 1600–7–7–7 при напряжении 1.65 В. Множитель памяти у Core i5 750 ограничен значением 10. Что при штатной базовой частоте дает максимум DDR3 1333 МГц. Поэтому, чтобы поднять ее до 1600, нужно увеличить BCLK до 160 МГц. А чтобы суммарная частота CPU не превысила штатную, – уменьшить его множитель.
Именно так делали последние материнские платы на Intel P55 Express, побывавшие в нашей лаборатории. Все без исключения, включая самые бюджетные продукты вроде Gigabyte GA-P55M-UD2. Но инженеры MSI до такого решения немного не дошли. Нет, BCLK-то тестируемая плата повышает. А вот множитель центрального процессора ей понизить недосуг.
В результате частота Core i5 750 в нашем случае выросла с 2.66 ГГц до 3.2. Конкретно данный экземпляр этого процессора способен на ней стабильно функционировать при штатном напряжении. Но если, например, ранее пользователь включил расширенный режим авторазгона Intel Turbo Boost (тот, в котором при загрузке всего двух ядер их множители повышаются до 22, а одного – до 24), то понадобится стабильность на 3.84 ГГц. Вот тут возможны проблемы. Понятно, что множитель можно уменьшить самостоятельно, но есть мнение, что раз уж речь идет об автоматических средствах увеличения производительности, то за этим должна следить плата.
Увлекшись X.M.P., мы пропустили некоторое количество параметров Cell Menu – те, что отвечают за задержки оперативной памяти.
Чтобы получить возможность выставить их вручную, для начала нужно это самому себе разрешить с помощь DRAM Timing Mode. Тогда становится доступен обширный подраздел Advanced DRAM Configuration. Целиком он выглядит следующим образом:
Да и то поначалу. Активировав ручной режим задания «Advance Timing» (там так и написано :), мы можем увеличить его еще в полтора раза.
Жаль, что параметры нельзя выставить в Auto поодиночке. Но намного неприятнее то, что тайминги по каналам приходится задавать отдельно. Режима синхронизации MSI P55-GD65 не предлагает в принципе.
Работа с памятью – вообще слабое место тестируемой платы. Мы рассмотрим ее подробнее в разделе, посвященном практическому разгону.
Пока же упомянем про множитель памяти. Он задается в Cell Menu сразу следом за параметром, включающим X.M.P. Все значения уменьшены в два раза. Видимо, чтобы подчеркнуть, что в системе используется память типа DDR – эта аббревиатура расшифровывается как Double Data Rate (удвоенная скорость передачи данных).
А вот значения множителя шины QPI выводятся нормально. Как и в случае с оперативной памятью, для выбора доступны все поддерживаемые данной моделью CPU.
Под каждым из пунктов, где задается множитель, выводится суммарная частота работы данного элемента системы, которая получится при заданной базовой.
Частота шины PCI-E устанавливается независимо. По умолчанию она зафиксирована на штатных 100 МГц.
И в самом конце Cell Menu ожидаемо расположился блок напряжений.
Первый пункт здесь активирует Load Line Calibration, призванный уменьшить «просадку» процессорного напряжения под нагрузкой (так называемый Vdroop). Собственно, в BIOS Setup платы MSI P55-GD65 он так и называется – VDroop Control – и по умолчанию выключен (High VDroop). Соответственно, чтобы его включить, нужно перевести данный параметр в значение Low VDroop, что и сто́ит обязательно сделать, если вы планируете разгон центрального процессора.
Следом задаются собственно напряжения. Их диапазоны везде достаточны для любого разгона, а минимальный шаг позволит подобрать вольтаж максимально точно.
В наличии и стандартные предупреждения о потенциально небезопасных значениях. Причем, для всех компонентов, кроме центрального процессора, они есть и для излишне низких, и для излишне высоких, по мнению производителя, напряжениях.
Для CPU завышенным считается 1.45 В. Для VTT – 1.35 В, заниженным – 1.033 В, для CPU PLL – 2.05 и 1.5 В, для PCH – 1.3 и 1.004 В, для памяти – 1.8 и 1.435 В соответственно.
Вообще-то Intel не рекомендует устанавливать его выше 1.65 В. Но инженерам MSI, конечно, виднее.
P55-GD65 не предоставляет возможности задать процессорное напряжение в виде сдвига относительно штатного так, чтобы оно в отсутствие нагрузки продолжало снижаться на положенные 0.3 В.
Приведем таблицу с диапазонами и шагами изменения основных напряжений в BIOS Setup тестируемой платы:
| Напряжение | Минимум, В | Максимум, В | Шаг, В |
| CPU | 0.870 | 2.070 | 0.00625 |
| Memory | 0.906 | 2.405 | 0.00625 |
| VTT | 1.097 | 2.018 | 0.00625 |
| PCH | 1.050 | 1.250 | 0.10000 |
| CPU PLL | 1.050 | 1.953 | 0.00625 |
Как видите, BIOS Setup у MSI P55-GD65 вполне функциональный. Все необходимое оверклокеру здесь есть, поругать плату можно лишь за небольшое количество недоработок вроде отсутствия возможности задать процессорное напряжение в виде «сдвига», некорректной поддержки X.M.P. и некоторых неудобств при выборе задержек памяти.
Но это еще не все. Важно ведь и как это все реализовано. Вот об этом мы и поговорим в следующем разделе.
Обычно я начинаю этот раздел сразу с предела по базовой частоте, до которого протестированный экземпляр платы сохранял стабильность. Но это только если материнка ведет себя предсказуемо и стабильно, «правильно» реагируя на действия пользователя при разгоне из BIOS Setup. В случае с MSI P55-GD65 дела обстоят немного иначе.
Первой и главной проблемой тестируемой платы является работа с памятью. Возможно, в данном случае имела место выборочная несовместимость с конкретным комплектом. Но другого у меня нет, а Corsair XMS3 – очень распространенная оверклокерская память. Есть мнение, что эти модули должны проверяться производителем материнских плат одними из первых.
Так вот, память. По всей видимости, тестируемая плата выставляет второстепенные задержки в зависимости от ее множителя, а не суммарной частоты. В результате с множителем «6» («3» по терминологии MSI) мне в принципе не удалось заставить плату стартовать. В случае с «8» («4») помогло ручное задание второстепенных таймингов: запускаешься на «10» с автоматическими задержками, переводишь их в «ручной режим» (к счастью, при этом сразу проставляются текущие значения), и дальше уже можно выбирать «8». Указанным образом удалось загрузиться на базовой частоте 200 МГц, которая нужна, например, для тестирования производительности платы. Почему этот фокус не прошел с «6»? Ну, видимо, не все второстепенные задержки, которые плата меняет в зависимости от множителя памяти, она позволяет зафиксировать в BIOS Setup.
А с множителем «8» уже при BCLK = 200 МГц частота памяти равна штатной для стендового комплекта – 1600 МГц. Тем не менее, при не таких агрессивных таймингах (9–9–9 против «штатных» 7–7–7) эти модули способны работать и на 1800 МГц. Т.е. плату ничто не ограничивало в разгоне как минимум до 225 МГц по базовой частоте. Ей же покорились лишь 210 МГц. И то – при повышении напряжения: VTT – до 1.35 В. Это худший результат из всех протестированных мною плат под процессоры Intel на LGA 1156.
Но оверклокеров обычно больше интересует суммарная частота CPU. Так, стендовый экземпляр Core i5 750 под Thermalright IFX-14 начинает ощутимо «греться» в Linpack только при достижении четырехгигагерцевой отметки. Но очень быстро. В результате этот процессор способен работать на 4200 МГц при напряжении 1.4 В.
С повторением такого результата на MSI P55-GD65 проблем не возникло. Благодаря возможности выставить множитель CPU напрямую в значение, которое соответствует активированному Turbo Mode, – 21, получить искомые 4.2 ГГц можно было двумя способами: и как 20 x 210, и как 21 x 200. В первом случае, несмотря на то, что BCLK = 210 – это фактически предел стабильности тестируемой платы, система в LinX и Prime95 демонстрировала полную стабильность. Во втором проверка с помощью утилиты TMonitor не выявила какого-либо снижения множителей под полной нагрузкой. То ли защиты по энергопотреблению нет, то ли до ограничения по мощности «раскочегарить» i5 750 на 4200 МГц при 1.4 В не удается даже с помощью Linpack.
Что касается процессорного напряжения, то и тут не все гладко. При включении в BIOS Setup MSI P55-GD65 функции «Load Line Calibration», плата его заметно завышает. Например, 1.4 В в BIOS Setup превращается в 1.45 В в простое и более 1.47 В под нагрузкой. Данные программного мониторинга в этом вопросе не расходятся с теми, что можно считать с контрольных точек на самой плате. Но напомню, что заставить повышенное процессорное напряжение в отсутствие нагрузки снижаться на положенные 0.3 В плата в принципе не способна.
В целом оверклокерский потенциал, которым обладает MSI P55-GD65, нельзя назвать плохим. Он ниже среднего, но вполне достаточен для разгона даже младших моделей CPU. Жаль, что в процессе возникают проблемы, от которых мы за последнее время уже успели отвыкнуть: даже бюджетные платы других ведущих производителей на Intel P55 Express ведут себя заметно более предсказуемо, они проще в обращении и показывают лучшие результаты.
Производительность системы на MSI P55-GD65 проверялась в двух режимах:
Прирост производительности от включения Turbo Boost в режиме увеличения множителя одного или двух ядер до 22 и 24 соответственно в этот раз было решено не измерять: он более или менее детерминирован и из используемых тестовых приложений хоть как-то заметен лишь в известном своей однопоточностью SuperPI, да еще в 3DMark 06.
Оперативная память, как видно на скриншотах CPU Tweaker, во всех режимах работала с задержками 7–7–7–18 и Command Rate 1N. При разгоне — на штатных 1600 МГц. А вот в первом режиме, как я уже упоминал, из-за ограниченного множителя памяти Core i5 750 эта частота недоступна. Пришлось довольствоваться 1333 МГц. Что же касается второстепенных задержек, то, напомню, для того, чтобы просто загрузиться на MSI P55-GD65 с множителем памяти, равным восьми, мне пришлось фиксировать все, что позволяет изменить BIOS Setup платы. А вот остальные она, как и ожидалось, уменьшила. Странный подход, не находите? Частота памяти растет, а тайминги уменьшаются.
Вообще платформа на процессорном разъеме с 1156 контактами, как и флагманское решение Intel под LGA 1366, оставляет не слишком большой простор для оптимизации производительности системы. Режим работы процессора да частота и задержки памяти. Во второстепенных таймингах обычно и кроется причина отличий в производительности разных моделей материнских плат.
Здесь MSI P55-GD65 сравнивается по скорости с другой недавно побывавшей в нашей лаборатории материнской платой под процессоры Intel с 1156-контактным разъемом – ASRock P55 Extreme. Эта плата, как показал ее тест, отличается большей последовательностью в самостоятельном выборе второстепенных задержек:
Без разгона:Установленные ею наборы таймингов на штатной базовой частоте и при разгоне хоть и отличались, но вторые были в целом немного выше. Зато первые, за исключением немного более низкого Round Trip Latency, полностью совпали с теми, что выставила MSI P55-GD65.
Результаты тестов
Все тесты проводились в 64-битной ОС Windows 7. Каждый запускался не менее пяти раз, после чего крайние полученные значения отбрасывались, а остальные усреднялись и округлялись.
Без разгона:| Тест | MSI P55-GD65 | ASRock P55 Extreme | MSI / ASRock – 100% |
| 3DMark 06 Overall Score | 16017 | 15940 | +0.5% |
| 3DMark 06 CPU Score | 4371 | 4358 | +0.3% |
| 3DMark Vantage Overall Score | 10895 | 10912 | -0.2% |
| 3DMark Vantage CPU Score | 12678 | 12765 | -0.7% |
| Cinebench R10, Rendering (x CPU) | 14252 | 14322 | -0.5% |
| Everest Memory Read, MB/s | 12697 | 12739 | -0.3% |
| Everest Memory Write, MB/s | 9670 | 9641 | +0.3% |
| Everest Memory Latency, ns | 52.7 | 52.7 | 0.0% |
| Fritz Chess Benchmark, kNodes | 8239 | 8247 | -0.1% |
| Super PI 8M, sec | 166.031 | 165.828 | -0.1%* |
| Winrar 3 Speed Test, KB/s | 3079 | 3075 | +0.1% |
Производительность плат очень похожа. Здесь очень показательны результаты, выданные тестом латентности Everest – они полностью идентичны. Базовую частоту обе платы выставляют довольно точно (133.7 и 133.3 – MSI и ASRock соответственно), поэтому разница везде, по сути, в пределах погрешности.
С разгоном:| Тест | MSI P55-GD65 | ASRock P55 Extreme | MSI / ASRock – 100% | Прирост от разгона, MSI |
| 3DMark 06 Overall Score | 18418 | 18334 | +0.5% | 15.0% |
| 3DMark 06 CPU Score | 6163 | 6101 | +1.0% | 41.0% |
| 3DMark Vantage Overall Score | 11721 | 11705 | +0.1% | 7.6% |
| 3DMark Vantage CPU Score | 18190 | 18189 | 0.0% | 44.0% |
| Cinebench R10, Rendering | 20492 | 20464 | +0.1% | 43.8% |
| Everest Memory Read, MB/s | 17306 | 17268 | +0.2% | 36.3% |
| Everest Memory Write, MB/s | 14460 | 14433 | +0.2% | 49.5% |
| Everest Memory Latency, ns | 38.9 | 39.7 | +2.0%* | 29.5%* |
| Fritz Chess Benchmark, kNodes | 11776 | 11775 | 0.0% | 42.9% |
| Super PI 8M, sec | 116.906 | 117.156 | +0.2%* | 29.6%* |
| Winrar 3 Speed Test, KB/s | 4223 | 4165 | +1.4% | 39.4% |
Интересно, что и здесь ситуация меняется мало. Бросается в глаза лишь ожидаемое преимущество тестируемой платы в тесте латентности Everest, да Winrar и 3DMark 06 CPU Score, известных своей чувствительностью к задержкам оперативной памяти.
Таким образом, можно сказать, что по производительности MSI P55-GD65 не выделяется из общего ряда материнских плат на Intel P55 Express.
Звуковая подсистема материнской платы MSI P55-GD65 основана на микросхеме Realtek ALC889.
Материнская плата поддерживает вывод звука как по «цифре», так и по «аналогу». Мы протестировали качество аналогового выходного тракта.
Тестирование с помощью RightMark Audio Analyzer
Стереосигнал выводился в режиме 16 бит, 44 кГц. В качестве устройства записи использовался полупрофессиональный звуковой интерфейс начального уровня E-MU 0202 USB. Дополнительно полученные результаты проверялись на карте M-Audio Revolution 5.1.
Результаты тестирования:Субъективное прослушивание
В ходе дополнительного прослушивания к линейному выходу материнской платы подключались профессиональные активные мониторы Dynaudio BM15A, а также головные телефоны Sennheiser HD-600, Denon D2000 и AKG K-601.
Как всегда, небольшое пояснение: данный раздел описывает субъективные впечатления автора. Излагаются они кратко, в виде суммарной оценки. А список использовавшегося оборудования приведен просто для того, чтобы обозначить «серьезность намерений».
В целом по итогам прослушивания самого разного исходного материала: музыки разных жанров и форматов (от mp3 192kbs до lossless форматов), видеофрагментов (от ac3 384kbs на все шесть каналов до Dolby TrueHD) – можно сказать следующее:
Интегрированная звуковая подсистема MSI P55-GD65 неплоха, но ничего выдающегося не демонстрирует. Честно говоря, от реализации на Realtek-овском кодеке я ожидал большего. На высокой громкости проявляются искажения, которые с большой вероятностью испортят впечатление от встроенного звука тестируемой платы даже обладателям неплохой мультимедийной акустики. А уж с хорошими головными телефонами плату лучше вообще не использовать. Получается, что и любителям качественного звука MSI P55-GD65 подойдет плохо.
По результатам нашего тестирования MSI P55-GD65 оставила смешанное впечатление. На первый взгляд, она должна была составить серьезную конкуренцию материнским платам среднего уровня на Intel P55 Express. Приятная информативная упаковка, неплохой комплект поставки и удобный, практически без «слабых мест» дизайн – все это атрибуты качественного продукта. А некоторые возможности протестированной платы, по сути, не имеют аналогов в данном сегменте.
Поэтому особенно жаль, что впечатление от нее серьезно портит множество мелких (и не очень) проблем, с которыми столкнется любой пользователь, который захочет от MSI P55-GD65 чего-то большего, чем просто стабильная работа в штатном режиме. Наибольшее количество проблем возникает при разгоне, они связаны с недоработками BIOS Setup тестируемой платы и с некоторой вероятностью будут исправлены в будущем. Но неприятности вроде не лучшей реализации встроенного звука, боюсь, уже никуда не исчезнут. И то, и другое нужно далеко не всем, а значит, некоторая часть пользователей платой останется вполне довольна. Об остальных же с радостью позаботятся конкуренты.
Плюсы MSI P55-GD65:
Минусы платы:
По итогам теста плата награждается медалью "Original Design":
Выражаем благодарность:
