В прошлой статье, опубликованной ещё на ПС, мы начали исследовать материнские платы нижнего ценового диапазона, которые не воспринимаются большинством пользователей как «оверклокерские» продукты. На фоне близкого по цене продукта под названием Biostar TP45 HP, материнская плата MSI P45 Neo-F имеет только одно существенное преимущество - широкая распространенность. При поиске следующего кандидата на обзор решено было найти плату, сочетающую в себе такую же распространенность как MSI P45 Neo-F, но не являющуюся ни прямым, ни косвенным конкурентом в ценовом плане для Biostar TP45 HP. После недолгих поисков такая плата нашлась – MSI P35 Neo.
Появившаяся на рынке более года назад, материнская плата MSI P35 Neo поставляется в небольшой по размеру коробке синего цвета.
На лицевой стороне приведена информация о совместимости с процессорами и поддерживаемой частоте системной шины. С обратной стороны представлена информация об основных технологиях и возможностях:
На боковой части находится наклейка с основными характеристиками:
Комплект поставки характерен для всех материнских плат фирмы MSI нижней ценовой категории, в него входит:
Материнская плата выполнена на текстолите красного цвета и не имеет массивных систем охлаждения.
Сразу бросается в глаза большое количество электролитических конденсаторов. В подсистеме питания процессора присутствуют твердотельные конденсаторы.
Подсистема питания состоит из 3 фаз. Разъем питания процессора – 4-pin. Транзисторы MOSFET не имеют дополнительного охлаждения.
Северный мост охлаждается с помощью алюминиевого радиатора.
На южный мост также установлен радиатор небольшого размера из алюминия.
Несмотря на небольшие размеры, радиаторы справляются со своей задачей, хотя тактильно их можно охарактеризовать как горячие.
C помощью южного моста ICH9 реализуется четыре разъема SATAII и двенадцать портов USB, четыре из которых выведены на заднюю панель.
С помощью контроллера Marvell 88SE6111 реализуется поддержка одного порта IDE (с возможностью подключения двух устройств) и одного порта SATAII.
При установке длинных видеокарт возможна ситуация, когда дополнительный порт SATA и разъем 3-pin для вентилятора будут недоступны.
На материнской плате присутствует три разъема для вентиляторов (один 4-pin и два 3-pin). В дополнении к одному слоту PCI-E x16 присутствует два слота PCI и три слота PCI-E x1, целесообразность наличия которых в таком количестве вызывает сомнение. Один из указанных слотов будет перекрываться установленной видеокартой, имеющей двухслотовую систему охлаждения.
Между двумя последними слотами PCI-E x16, рядом с батарейкой, находится джампер сброса настроек BIOS. На открытом стенде использование джампера не вызывает проблем, однако при установке материнской платы внутрь системного блока могут возникнуть определенные неудобства.
К недостаткам разводки можно отнести расположение внизу платы разъема FDD. Слоты оперативной памяти сдвинуты по отношению друг к другу, что делает невозможным установку таких систем охлаждения как OCZ XTC Cooler.
С обратной стороны материнской платы видны ножки распаянных элементов. Из-за этого могут возникнуть проблемы при установке систем охлаждения с прямоугольным backplate.
В целом, разводка платы не вызывает серьезных нареканий.
Задняя панель материнской платы имеет точно такой же непрезентабельный вид, как и в случае с MSI P45 Neo-F.
На задней панели, помимо двух разъемов PS/2 для подключения клавиатуры и мыши, присутствуют четыре разъема USB 2.0. Гигабитный сетевой контроллер реализован с помощью микросхемы Realtek RTL8111B. Отживающие свой век, но все еще распространенные на материнских платах нижнего ценового диапазона, разъемы COM и LPT расположены так же, как и на MSI P45 Neo-F.
Заканчивая знакомство с материнской платой, приведем ее спецификацию:
| MSI P35 Neo specification | |
| Processor Support | - Intel® Core 2 Extreme, Core 2 Quad, Core 2 Duo, Pentium and Celeron in the LGA775 package (For the latest information about CPU, please visit http://www.msi.com.tw/cpusupport.htm) |
| Supported FSB | - 1333/ 1066/ 800 MHz |
| Chipset | - North Bridge: Intel® P35 - South Bridge: Intel® ICH9 |
| Memory Support | - DDR2 667/800 SDRAM (240pin/ non-ECC) - 4 DDR2 DIMMs (8GB Max) (For more information on compatible components, please visit http://www.msi.com.tw/testreport.htm) |
| LAN | - Supports Giga LAN 10/100/1000 Fast Ethernet by Realtek RTL8111B |
| Audio | - Controlled by Realtek ALC888 - Supports 7.1 channels audio out - Compliant with Azalia Spec |
| IDE | - 1 IDE port controlled by Marvell 88SE6111 - Supports Ultra DMA 66/100/133, PIO & Bus Master operation mode |
| SATA | - 4 SATA ports (SATA1~4) are controlled by ICH9 - SATA 5 is controlled by Marvell 88SE6111 (optional) - Supports storage and data transfers at up to 300 MB/s |
| Floppy | - 1 floppy port - Supports 1 FDD with 360KB, 720KB, 1.2MB, 1.44MB and 2.88MB |
| Connectors |
|
| Slots | - 1 PCI Express x 16 slot - 3 PCI Express x 1 slots |
| Form Factor | - 2 PCI slots, support 3.3V/ 5V PCI bus Interface - ATX (30.5 cm X 22.0 cm) |
| Mounting | - 6 mounting holes |
Материнская плата MSI P35 Neo рассматривалась с последней на момент тестирования версией BIOS 1.9 от 3 июля 2008 года.
Традиционно, фирма MSI в своих материнских платах использует BIOS, основанный на коде AMI.
Принцип построения BIOS стандартен для продуктов MSI и является дружественным для пользователя.
Приятно видеть на продукте такого класса возможность сохранения настроек BIOS в профили разгона.
Скромно выглядит раздел аппаратного мониторинга.
Без комментариев оставим следующий забавный момент:
Все связанные с разгоном функции объединены в одном разделе под названием Frequency/Voltage Control.
Количество настроек минимально, однако те, что есть, достаточны для разгона. Подробно останавливаться на конкретных настройках смысла нет, поэтому опишем только наиболее важные аспекты их работы.
Технология энергосбережения EIST работает корректно и позволяет в моменты простоя уменьшать множитель процессора и подаваемое на него напряжение. Данная технология сохраняет свою работоспособность при разгоне процессора. Ее отключение позволяет получить доступ к управлению множителем CPU.
Следует заметить, что материнская плата не позволяет устанавливать частоту системной шины ниже, чем номинальная у процессора.
В разделе Advanced DRAM Configuration можно произвести настройку основных и второстепенных таймингов оперативной памяти.
При изменении делителя памяти или частоты системной шины в полях Adjusted DDR Memory (CPU) Frequency всегда можно увидеть результирующую частоту.
Диапазон доступных напряжений достаточен для повседневного разгона:
Измерение вольтметром показало, что материнская плата завышает напряжение на оперативной памяти на 0.04 – 0.05 В. Огорчает небольшое предельное значение для северного моста.
В ходе тестирования MSI P35 Neo было установлено, что северный мост материнской платы при переходе через величину системной шины равной 530 МГц переключается из режима Dual Channel Symmetric
в менее производительный режим Dual Channel Asymmetric.
То, что это происходит именно из-за частоты системной шины, а не частоты оперативной памяти, видно из следующего скриншота:
Влияние такого переключения на работу подсистемы памяти приведено в таблице:
| E8500 | ||
| 529x6, DDR2-1057,5-5-5-15 DC Symmetric |
530x6, DDR2-1059,5-5-5-15 DC Asymmetric |
|
| Чтение из памяти, Mb/s | 6475 | 3497 |
| Запись в память, Mb/s | 6659 | 3313 |
| Копирование в памяти, Mb/s | 5918 | 3123 |
| Задержка памяти, ns | 55.6 | 60.3 |
Следует добавить, что MSI P35 Neo может в некоторых случаях выставлять разные значения тайминга Performance Level для разных слотов оперативной памяти. C данной ситуацией мы ранее сталкивались в нашей практике при использовании материнской платы MSI P35 Platinum, а D4E в своей статье при исследовании MSI X48 Platinum. Эта проблема не является критичной и может быть легко исправлена с помощью утилиты MemSet. Опасной выглядела ситуация, когда по непонятным причинам на процессор начинало подаваться завышенное, от значения установленного в BIOS, на 0.1 - 0.2 В. напряжение. При следующем входе в BIOS значение параметра CPU Voltage оказывалось увеличенным. За время тестирования данная ситуация случилась неоднократно.
Для проведения тестирования материнской платы MSI P35 Neo был собран следующий открытый тестовый стенд:
Проверка стабильности разгона проводилось с помощью пятидесятикратного прогона утилиты LinX версии 0.5.2.2 в режиме x64.
При проверке способности материнской платы к разгону процессоров решено было начать с процессора Core 2 Duo E6850, который, как показала практика, способен работать в режиме 416х9 и 516х6 при напряжении 1.4625.

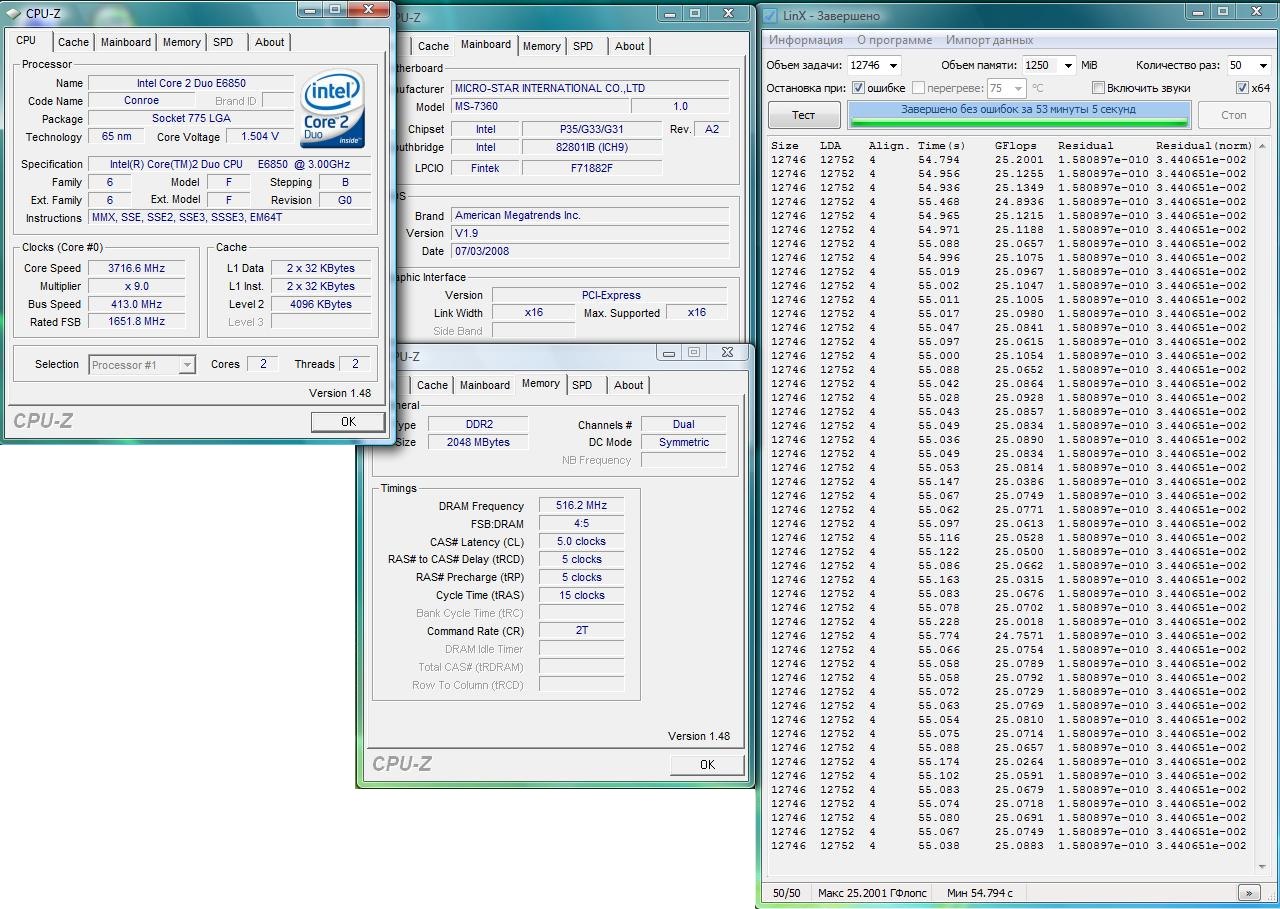

И здесь нас ждет первый сюрприз. При пониженном до шести множителе материнская плата смогла работать при частоте системной шины равной 521 МГц, что больше на 5 МГц по сравнению с ранее полученным максимумом. При стандартном множителе также были получены хорошие результаты.
С некоторой надеждой на рекорды принимаемся за разгон процессора Core 2 Duo E8500, способного работать в режимах 559х6 и 457х9.5.
Рекорды обновлены не были, однако, полученные результаты все равно оставляют благоприятное впечатление. При множителе х6 и х9.5 были получены значения системной шины соответственно 550 МГц и 450 МГц. Хороший результат, учитывая стоимость.
Как и в случае c MSI P45 Neo-F, материнская плата MSI P35 Neo оказалась не способна разгонять четырехъядерные процессоры. Поведение двух плат при работе с ними оказалось одинаковым. При штатном охлаждении элементов подсистемы питания процессора материнская плата продемонстрировала удручающиеся результаты разгона, однако, при их обдуве дополнительным вентилятором, смогла стабильно работать в режимах 460х6 и 395х9.
Результаты несколько лучше тех, которые были получены при тестировании MSI P45 Neo-F, однако, они далеки от результатов, полученных при экспресс-тесте на Asus P5K Premium (417х9 и 464х6).
Если сравнить результаты разгона на MSI P35 Neo и MSI P45 Neo-F, то можно отметить, что первая продемонстрировала лучшие результаты, по сравнению с последней.
| MSI P45 Neo-F |
MSI P35 Neo |
||
| E6850 | x6 | 512 | 521 |
| x9 | 406 | 413 | |
| E8500 | x6 | 536 | 550 |
| x9.5 | 446 | 450 | |
| Q6600 | x6 | 452 | 460 |
| x9 | 389 | 395 | |
Одной из причин такого поведения может служить величина падения напряжения на процессоре, которая в случае с MSI P35 Neo меньше, чем на MSI P45 Neo-F. В таблице, приведенной ниже, сравнивается напряжение на процессоре при запущенном тесте LinX на материнской плате MSI P45 Neo-F и MSI P35 Neo.
| MSI P45 Neo-F |
MSI P35 Neo |
||
| E6850 | x6 | 1.298 | 1.304 |
| x9 | 1.285 | 1.298 | |
| E8500 | x6 | 1.247 | 1.325 |
| x9.5 | 1.246 | 1.316 | |
| Q6600 | x6 | 1.28 | 1.34 |
| x9 | 1.278 | 1.346 | |
Материнская плата MSI P35 Neo оставила о себе благоприятное впечатление. При цене менее 70$ она смогла покорить частоту системной шины в 550 МГц, что для северного моста P35 является хорошим результатом. Будучи логической предшественницей для MSI P45 Neo-F, она лишена многих недоработок, связанных c функционированием BIOS, однако, плата также обладает рядом недоработок в дизайне. К главным недостаткам следует отнести слабую подсистему питания процессора, которая, как и в случае с MSI P45 Neo-F, привела к невозможности нормального разгона четырехъядерного процессора. Несмотря на это, нельзя отрицать, что MSI P35 Neo отлично разгоняет двуядерные процессоры. Процесс разгона, из-за небольшого количества настраиваемых параметров в BIOS, оказывается очень простым, что вкупе с низкой ценой, а также широкой распространенностью, делает эту плату отличным приобретением для начинающих оверклокеров.
Выражаем благодарность компании SUNRISE-Пенза, в частности Дрязгину Алексею, за предоставленную на тесты материнскую плату MSI P35 Neo.
