Построение HTPC и другие домашние компьютеры [часть 1]

для раздела Блоги


Введение
Добрый день, Дорогие Друзья!
Какая хорошая фраза получилась, четыре слова и все с одной буквы.
Нашел немного времени чтобы написать вторую статью о построение HTPC (Home Theater Personal Computer). Кратко напомню техническое задание. Компактный и тихий компьютер, способный проигрывать видео на экране телевизора. Производительности должно хватать на большинства текущего и будущего контента (отсеиваем все коробочки). Глубина корпуса не должна превышать 25см - чтобы уместиться на полке надо телевизором. Наличие 4-х физ. ядер крайне желательно т.к. это позволяет активировать улучшайзеры одного из плееров.
Я говорю о плеере Splash Pro, при наличие 4-х физ. ядер он позволяет включить самый продвинутый пост процессинг, что актуально для старых телевизоров вроде моей плазмы, которая не умеет сама добавлять кадры для повышения плавности 24р контента.
В идеале хотелось еще приличного внешнего вида, USB 3.0 портов и не слишком запредельной цены. Вообще вопросы цены я уделяю достаточно больше знание, не в смысле экономии, а с точки зрения рациональности – ликвидности покупки. Очень уж я не люблю устройства которые через какое то время становятся не нужны и их приходится просто выбрасывать. В общем у всех свои заморочки, поэтому смело могу сказать что все что я напишу в данной статье кому то будет не нужно, а кто то вообще сочтет это не правильным и по своему будет прав т.к. права у всех своя.



Выбор корпуса
Имея опыт предыдущего HTPC, я решил не выдумывать что то новое, а просто собрать аналогичную систему в новом корпусе и на новом железе.
Прошлый HTPC был собран на базе mini-ITX материнской платы Intel DG45FC на G45 чипсете, процессор Dual Core E5200, один модуль памяти объемом 2Гб, жесткий диск 2.5" на 320Гб, видео встроенное - Intel X4500HD. Все это в недорогом китайском корпусе - это был единственный вариант на тот момент.

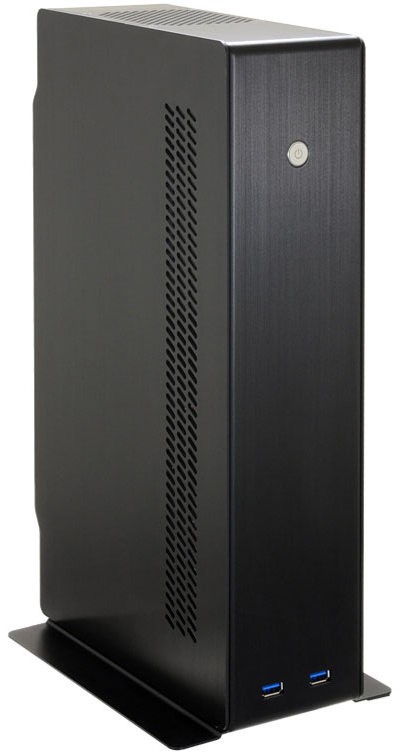

В силу тех. задания первым делом я принялся за поиск подходящего корпуса, первый же запрос на яндекс маркете дал мне ясно понять, что вариантов у меня не много. Помимо небольшой глубины, я пытался найти корпус в который можно было бы поставить более-менее высокий кулер, но почему-то производители упорно игнорировали мои пожелания и даже в достаточно толстых корпусах съедали высоту под какие-нибудь приводы или жесткие диски. В итоге был куплен Lian Li PC-Q12B:



Правда на самом деле, все не так просторно и красиво.


Обе стенки корпуса крепятся без винтов, за счет небольших штырьков и встречных пазов на ребрах корпуса. Крепление достаточно прочное и надежное.


На фото хорошо видно встречную часть крепления. Также обратите внимание на стойку крепления материнской платы, точнее на ее огромную высоту, зачем это сделано для меня осталось тайной. Кроме того замечу что вентилятор вытягивает воздух из корпуса, учитывая что он один, делаем вывод о том что рано или поздно корпус наберется пылью т.к. каких либо фильтров нет.
Для полноты картины привожу фото стенки корпуса. Слева стойка крепления материнской платы, справа штырь крепления стенки.

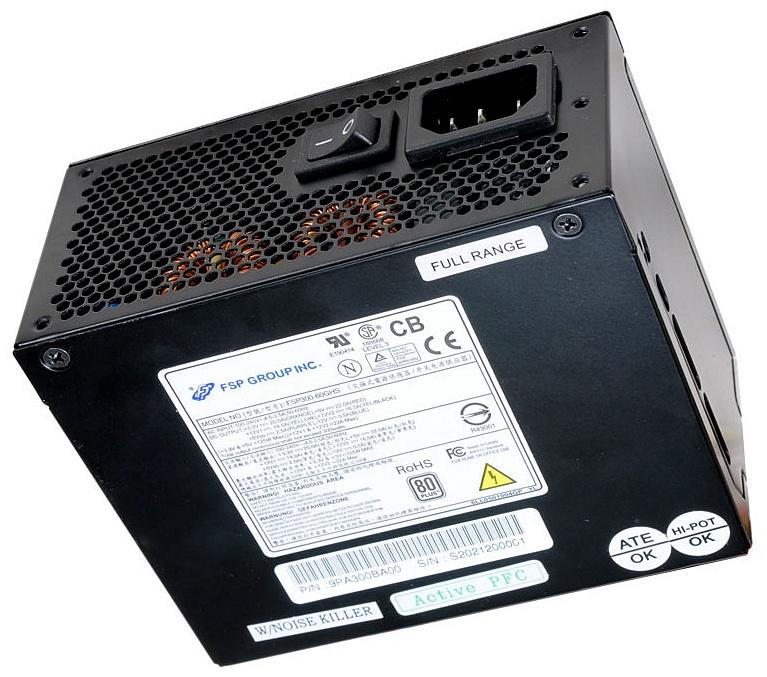

Блок питания известной фирмы, хотелось бы конечно SeaSonic, ну да ладно. Форм фактор SFX, не очень приятно конечно т.к. в случае поломки у меня будут проблемы с заменой. Напомню, что SFX расшифровывается как Small Form Factor, обычно блоки питания данного формата имеют размеры 100*125*63.5, но могут быть и другие варианты.


Корзина для дисков рассчитана на четыре 2.5” накопителя. Крепится она за счет пазов на стенке корпуса, в которые вставляются винты с резиновыми шайбами. Крепеж достаточно тугой, так что никаких люфтов нет, дополнительно все фиксируется винтом по центру корзины. Напомню что корзина, как и все остальные детали корпуса, выполнена из «крылатого» метала, причем достаточно толстого. Варианта поставить 3.5" накопители не предусмотренно.


Комплект поставки выглядит более чем бедно я бы сказал. Немного винтиков, маленькие ножки (точно буду менять), спикер, органайзер и лейбл на переднюю панель (видимо, чтобы приклеить его в зависимости от расположения), а также кабель питания. Еще есть краткая инструкция и рекламная брошюра (на фото не представлены).


Почему он (плюсы)?



  1. Хороший внешний вид – корпус на порядок лучше пластиковых поделок большинства производителей.


  2. Глубина 208 мм – как раз останется запас для подключения кабелей.


  3. Алюминий «кругом и везде» – чисто теоретически более хорошее охлаждение.


  4. Два USB 3.0 порта (ложка дегтя – они подключаются к задней панели мамки).


  5. Наличие блока питания (это плюс относительно других моделей данного производителя, хоть какая- то экономия в деньгах).


  6. Просторная корзина для жесткий дисков – теоретически способствует более лучшему охлаждению жесткого диска. Хотя это не столь важно т.к. контент загружается из сети или с внешнего диска.


  7. Достаточно большой корпусной вентилятор – 80 мм все же хорошо для столь компактного корпуса.


Минусы (как же без них?):


  1. Цена – все же 4300р за столько простой и компактный корпус выглядит завышенной, с другой стороны Lian-Li, не без основательно относится к преимум сегменту рынка, а значит не может быть дешевым.


  2. Вертикальная ориентация – сначала корпус даже не попал в мой список т.к. относится к категории «мини-башня», я же использовал фильтр «десктопы». В целом это не большая проблема т.к. подставка вообще не была прикручена и ножки были в комплекте, но тот же корпусной вентилятор работал бы более эффективно находят в верхней точки корпуса.


  3. Блок питания мог быть бы лучше, скажем модульным и иметь золотой сертификат, ведь таким компактным корпусам это особенно важно.


  4. При высоте-толщине в 88 мм хотелось бы иметь более 55 мм высоты кулера. Остается загадкой, зачем были сделаны столько высокие ножки материнской платы. Забегая вперед скажу что большинство более-менее эффективных HTPC кулеров начинаются с высоты порядка 65 мм.


Какие у меня были альтернативы? Если сделать обязательными требования по глубине и наличию USB 3.0 портов, то в качестве альтернативы была найдена только модель PC-Q09, того же производителя.


На первый взгляд она лучше за счет большей высоты, но как оказалось, за счет двух этажей внутри корпуса места для кулера даже меньше. Блок питания в 110Вт также не внушал доверия, да и не люблю я внешние блоки. Ну и наверное самое главное - на сайте производителя давно висит новая модель PC-Q09FN с более мощным блоком питания, большим местом для кулера и 120мм вентилятором, жаль только в продаже её нет. В общем, с корпусом мы разобрались, что же будет внутри?



Сборка
Сразу вынужден оговориться, что часть железа уже была куплена еще весной прошлого года. Это было сделано для построения небольшого тестового стенда (на нем была развернута виртуальная инфраструктура на базе VMware vSphere).
В наличие у меня имеются следующие компоненты:
Процессор – AMD A8-3870K
 Характеристики:
(+) весной 2012 года, это был самый дешевый процессор с четырьмя физическими ядрами

(+) лучшая встроенная графика, можно даже поиграть в некоторые игры, а от дискретной графики я отказался из соображений компактности системы

(+) субъективно у AMD лучше качество картинки и поодержка со стороны софта (плееров), отчасти я согласен т.к. компьютеров с видеокартами AMD априори больше чем с Intel, если конечно не брать чисто офисные компьютеры

(?) относительно высокий тепловой пакет, хотя тесты показывают, что при проигрывание видео все очень даже не плохо
Материнская плата – Gigabyte GA-A75N-USB3
Характеристики:
(?) опять же на момент покупки это был единственный mini-ITX вариант

(+) богатая комплектация, как не крути, но платы под процессоры AMD заметно богаче аналогов под процессоры Intel, если говорить об одной ценовой категории
Забегая вперед скажу, я все же подстраховался, о чем расскажу во второй части статьи. Внимательные читатели смогу и сами найти ответ на моей ПС.
Жесткий диск 2.5” формата, а также кулер TR XP-120 я взял со старого HTPC, две плашки памяти по 2Гб были куплены на барахолке за 500р. В итоге суммарные затраты составили порядка 10к рублей, из которых почти половина ушла на корпус.
Не обошлось без сюрпризов, все покупки я делал в спешке и разных магазинах, ведь помимо HTPC я собирал еще два компьютера, а главное был дико занят на работе и дома. Так вот, я планировал купить новый кулер. Покопавшись, я наткнулся на симпатичный Arctic Cooler 11LP. И только раскрыв упаковку, я понял что он совместим только с процессорами Intel, тем не менее, я смог выйти из положения без потерь, о чем опять же расскажу во второй части сатьи.
Какие еще варианты охлаждения я рассматривал? Scythe Kozuti – смутил слишком тонким радиатором. Noctua NH-L9a – мог бы быть чуть потолще радиатор а цена пониже. Prolimatech Samuel 17 – несоответствие ТТХ реальной эффективности.
После сборки и укладки кабелей получил такая картина.

Как видите, я убрал излишки кабелей блока питания в корзину с жестким диском. Явно слишком длинные кабели передней панели сложены в кучку – по-хорошему нужно конечно поругать производителя за глобализацию, ну не нужны в таком корпусе столь длинные кабели.
Не обошлось и без вандализма, у радиатора процессора по краям ребра были чуть более длинные, таким образом, они создавали две стенки для 120 мм вентилятора, к сожалению это ребра не давали закрыться крышке корпуса, поэтому их пришлось загнуть. Одну сторону я загибал в ручную каждое ребро, получилось криво и некрасиво. По второй стороне я просто провел ручкой пассатижи, получилось ровно и красиво.

На полке корпус разместился просто идеально. Ровно по грани, при этом сзади достаточно места чтобы сильно не перегибать кабели. Я очень доволен.



Что еще?



  1. Несмотря на условно-пассивное охлаждение, проблем с перегревом нет. После пары часов просмотра ремукса вентилятор хоть и выгонял из корпуса достаточно горячий воздух, но обороты еще не повысил. В БИОС включен бесшумный профиль для вентилятора


  2. Шум системы не заметен, то что компьютер работает можно понять только по синему диоду кнопки включения. Яркость последнего достаточно умеренная, совсем не напрягает.


  3. Не описываю софтовую часть - ставьте то что вам удобнее. Лично я еще на прошлую систему поставил W8, который к слову успешно пережил смену платформы с 775 сокета на FM1! Я был немного в шоке когда система загрузилась и даже ничего не сказала (ну кроме лицензии конечно).


  4. В коробке с корпусом лежит брошюра с различными аксессуарами, среди них переходник для подключения внешних USB напрямую к материнской плате. Поворчу, могли бы положить его с корпусом.


  5. В планах купить пару джойстиков или что то вроде кинекта, чтобы можно было играть на большом экране в не слишком тяжелые игры. Например, Orcs Must Die! 2 прекрасно работает на максимальных настройках качества.


Обновление: При просмотре ремуксов температура процессора стабилизируется в районе 60-65 градусов, при этом нагрузка на ядра составляет от 25% до 5% (до 30% первое ядро, тогда как четвертое ядро почти простаивает). Напрашивается снижение частоты процессора до 2ГГц, при первом старте я так и сделал, но при перезагрузке компьютер вывел сообщение "процессор разогнан" и предложил либо пройти в биос либо продолжить загрузку, как будет время разберусь как убрать это сообщение и понижу частоту. Уверен это кардинально снизит температуру.


Выводы
Я не планировал писать статью, поэтому фотки плохие, орфография с пунктуацией хромает, мысли скачу в разнобой... Почему все же написал? Думаю причина в статье Clear66, мне захотелось выступить в качестве оппонента в защиту стандартных конфигураций. Причем я даже не ставил цели сделать систему абсолютно бесшумной, кстати почему?



  1. Цена (не в деньгах даже) такой системы будет гораздо выше реальной пользы. Представьте себе хотя бы габариты корпуса который должен с одной стороны поглощать тепло, а с другой точно также поглощать шум компонентов.


  2. Собрать такую систему, в силу её сложности смогут единицы. Либо это будет какой то готовый – стандартизированный набор для сборке, но это уже извините несколько другое.


  3. На основании практики первого HTPC я убедился, что для комфортной работы системы достаточно использовать относительно тихие, но вполне себе стандартные компоненты. Ведь на практике всегда есть окружающий шум, HTPC стоит на достаточном удаление от пользователя, телевизор и другие приборы также создают свой шум, в итоге небольшой шум HTPC просто растворяется на общем фоне, а значит и делать его бесшумный нет смысла.


А если убрать мое страшное требование по глубине корпуса, то открывается огромный выбор комплектухи, можно и блок питания взять с пассивным охлаждением и на сам процессор поставить что то покрупнее в итоге для охлаждение всего системника будет достаточно одного 120-140мм вентилятора установленного спереди или на верхней крышке. Учитывая что современный софт по управлению вентиляторами может их даже выключать, можно достаточно гибко настроить систему так что в режиме интернет серфинга она будет полностью пассивная.
В следующей части статьи я расскажу (нужно довести начатое дело до конца) о компонентах моей домашней (и не только) инфраструктуры. Несколько лет назад я решил согласовывать все покупки с друг с другом с целью оптимального использования средств и своего времени. Таким образом, все компоненты должны дополнять друг друга, а их конфигурации быть сбалансированы и согласованы друг с другом.
Хотя на практике это не совсем получилось, вмешался экономический фактор - нет, не нехватка денег как вы подумали, наоборот я истратил больше чем нужно, но выиграл в ликвидности и существенно увеличил капитализацию 8-)
