Статья для конкурса «Здравствуй, мама, это я!»

для раздела Блоги
Заходя в компьютерный магазин я волей-неволей обратил внимание на яркую рекламку на материнских платах Asus, у меня как всегда промелькнула мысль о том что «Классно новая технология, нужно будет её потестить при первой возможности», а потом как всегда пришло расстройство что все это ерунда и очередная уловка известного бренда, но прошло время и появилась возможность подтвердить или опровергнуть свои предположения. К сожалению на тест мне достался не топовый процессор Phenom II x6 1055T, с энергопотреблением 125Вт, характеристики данного процессора приведены ниже:
Общие характеристики
СокетAM3

Частотные характеристики
Тактовая частота2800 МГц

Системная шинаHT

Коэффициент умножения14

Встроенный контроллер памятиесть, полоса 21 Гб/с

Наборы команд
ИнструкцииMMX, SSE, SSE2, SSE3, SSE4, 3DNow!

Поддержка AMD64/EM64Tесть

Поддержка NX Bitесть

Поддержка Virtualization Technologyесть

Ядро
ЯдроThuban

Количество ядер6

Техпроцесс45 нм

Кэш
Объем кэша L1128 Кб

Объем кэша L23072 Кб

Объем кэша L36144 Кб

Дополнительно
Типичное тепловыделение125 Вт

Материнская плата ASUS M4A89GTD Pro/USB3 имеет следующие характеристики:
Технические характеристики
Поддержка процессоровПоддержка Socket AM3 процессоров: AMD Phenom™ II X6 / X4 / X3 / X2 (кроме 920 / 940), Athlon II X4 / X3 / X2 и Sempron 140.
Шина HyperTransportHyperTransport до 5.2 ГТ/с
Набор логикиСеверный мост: AMD890GX chipset
Южный мост: AMDSB850 chipset
Поддерживаемая памятьДвухканальная архитектура памяти DDR3 1066 / 1333/ 2000(разгон) SDRAM (Максимум 16 ГБ)
4 DDR3 DIMMs (240pin / 1.5В)
СетьGigabit LAN by RealtekRTL8111Е
ЗвукHD Audio RealtekALC892 до 8-каналов аудио
SATA 3SATA1~6 порты от AMDSB850 chipset
Поддержка передачи данных до 6.0 Гбит/с
RAIDSATA1~6 поддержка RAID 0/ 1/ 10/ от AMDSB850
IDE1 разъём UltraDMA 133/100 для 2 PATA устройств от JMicron JMB361
eSATA1 xExternal Power eSATA 3.0Gb/s порт от JMicron JMB361
IEEE1394VIA® 6308P контроллер с поддержкой 2 x 1394a портов (1 на плате; 1 на задней панели)
Контроллер ввода/выводаITE IT8721F
КоннекторыЗадняя панель
1 х PS/2 для клавиатуры
1 x D-Sub (VGA) порт
1 x DVI-D порт
1 x HDMI порт
1 x eSATA порт
4 x USB 2.0/1.1 порта
2 х USB 3.0 порта
1 x RJ-45 порт
1 x оптический S/PDIF Out коннектор
6 x аудио джеков (Центр/Сабвуфер, Динамики Выход/Задние, Динамики Выход/Передние, Динамики Выход/Боковые, Линейный Выход, Микрофон)
Разъёмы на плате
1 x 24-х штырьковый ATX Основной коннектор питания
1 x 8-ми штырьковый ATX 12В коннектор питания
6 x SATA 6Гбит/с коннекторов
1 х разъём IDE
1 x разъём IEEE1394
1 x разъём CPU вентилятора
1 x разъём системного вентилятора (4 пин)
1 x разъём системного вентилятора (3 пин)
1 x разъём вентилятора питания
1 x разъём передней панели
1 x разъём передней аудио панели
1 х разъём S/PDIF Out
1 х разъём COM
4 x USB 2.0/1.1 разъёма
1 х джампер Clear CMOS
1 х кнопка Mem OK!
1 х переключатель Core Unlocker
1 х переключатель Turbo Key II
Слоты Слоты 2 x PCI Express x16 слота, поддерживается ATI Hybrid CrossFireX технология, и соответствуют стандарту PCI Express 2.0.
1 x PCI Express x1 слот
1 х PCI Express x4 слот
2 x PCI слота
Фирменные технологии ASUSASUS Xtreme Design ASUS Hybrid Processor -- TurboV EVO
Auto Tuning, TurboV, CPU Level UP and GPU Boost
ASUS Hybrid Switch
Core Unlocker
Turbo Key II
ASUS Hybrid OS -- Express Gate ASUS Power Solutions
8+2 Phase Power Design
ASUS EPU
ASUS Exclusive Features
MemOK!
ASUS Quiet Thermal Solution
ASUS Fanless Design: Heat pipe solution
ASUS Fan Xpert
ASUS EZ DIY
ASUS Q-DIMM
ASUS O.C. Profile
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 2
Percision Tweaker 3
Multi-language BIOS
Форм-факторATX
Габариты305 X 244 мм

Процессор охлаждался с помощью кулера Zalman CNPS 10X QUIET (120 мм, 700 - 1400 об/мин). К сожалению видеокарта мне досталась не самая лучшая на сегодняшний день, но на предмет нашего исследования, я думаю, это не повлияет, видеокарта Foxconn GeForce 8800 GTS 640 Mb, а также для сравнения я взял Gainward Bliss GeForce 9600 GT 512MB GS. В общем тестовый стенд выглядел следующим образом:
Процессор Phenom II x6 1055T;
Кулер: Zalman CNPS QUIET (120 мм, 700-1400 об/мин;
Материнская плата ASUS M4A89GTD PRO/USB3 версия BIOS 1104
Память: Kingston 16000D3ULT1K3/6GX (3х2 ГБ);
Видеокарта: Foxconn 8800 GTS 640Mb(513/1188/1760MHz) и Gainward Bliss GeForce 9600GT 512МБ (650/1650/1800MHz);
Жёсткий диск: Western Digital WD1002FAEX (1 ТБ);
Блок питания: FSP 500 Вт;

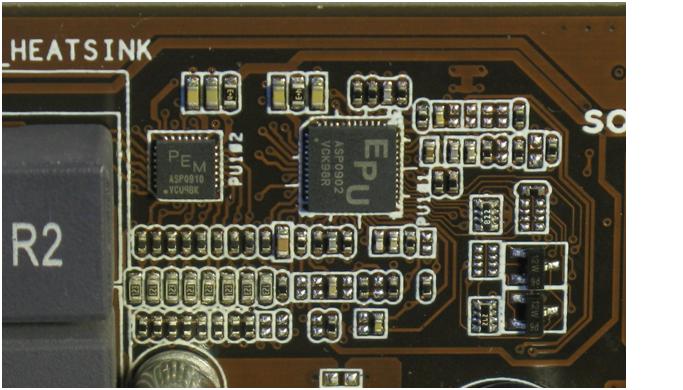

Просмотрев презентацию на страницах asus.com (http://event.asus.com/epu/) на тему ASUS EPU (Energy Processing Unit) можно проследить эволюцию технологий энергопотребления, последней стадией эволюции по мнению отлично зарекомендовавшего себя бренда Asus является технология EPU. На материнской плате без труда можно найти чип, отвечающий за выполнение этой технологии:
[img border]


Производитель заявляет о экономии энергопотребления 80%. Так ли это предстоит выяснить нам в сегодняшней статье.
Изначально измерим уровень энергопотребления системы без применения вышеуказанной технологии. Измерение значений потребляемой мощности производились с помощью программы Everest Ultimate Edition. Измерение количества кадров в секунду (в играх) производилось с помощью утилиты Fraps 3.3.0.
Итак, свежеустановленная Windows 7, значения в BIOS по умолчанию, ОС в режиме простоя (эквивалент заявленному режиму в Microsoft Word) смотрим на значение мощности 44-46 кВт (15,94 по линии +3,3В, 9,45 по линии +5В, суммарные по +12В примерно 19,5 Вт), колебания связаны с колебанием напряжения в квартире (210-225 В, исходя из замеров вольтметра в первой розетке после электросчетчика).
Исходя из потребления по 12В линии равной около 40%, даже в случае нулевого потребления(что в принципе невозможно) по 12В линии экономия будет 40%, но никак не 80%!
В дальнейшем измерим значения мощности под нагрузкой, в качестве нагрузки используем оконный 1280х768 режим в игре Crysis Warhead (эквивалент заявленной 3Dmark). Итоговое значение суммарной мощности следующее — 254,92 плюс минус 1% (погрешность напряжения в квартире)(для видеокарты GeForce 9600GT это значение равно примерно 217,62 плюс минус 1%). Исходя из данных Everest снижение на 80% процентов теоретически возможно, но по-моему мнению это утопия, что же посмотрим. Программа FRAPS показывает средний FPS 22 кадра в секунду. В случае с видеокартой GeForce 9600GT – 17 кадров в секунду. Итак, мы получили первоначальные данные потребляемой мощности без применения технологии EPU, следующим шагом будет установка программного обеспечения вышеуказанной технологии. Устанавливаем. Перезагружаем компьютер, слышим первые изменения, вот именно СЛЫШИМ — неприятный гул вентилятора стал едва заметным, видимо программа снизила обороты вентиляторов, открываем Everest и действительно обороты вентилятора упали с 1400 до 1000 об/мин, оправданно это или нет, но температура процессора постепенно поднялась с 34 градусов до 43, это уже не радует, но в принципе этого стоило ожидать, хотя для штатного режима работы это многовато. Ну да ладно, температура все равно более чем приемлимая. Благо охлаждение «пылкой» видеокарты GeForce 8800GTS не было затронуто, так как графический процессор разогрет уже на 71 градус по Цельсию. Производим замену видеокарты GeForce 8800GTS на GeForce 9600GT, смотрим, температура 47 градусов, довольно приемлимая.
Теперь немного о программном обеспечении.
Оформление программного обеспечения EPU довольно тривиально, но это и удобно для рядового пользователя, на которого как раз эта технология и рассчитана. Изначально ползунок настроек стоит на значении Auto, то есть автоматическое изменение настроек питания, исходя из режимов работы.
Вновь открывем Everest и продолжаем исследование. Без нагрузки энергопотребление снизилось всего на 2 Вт, при том что обороты вентилятора снизились с 1400 до 1000 об/мин, но в плюс можно поставить практически отсутствующий шум. Переставляем видеокарту на GeForce 9600GT и наблюдаем аналогичную картину с изменением потреблямой мощности всего на 2Вт.
Прогоняем на двух видеокартах Crysis Warhead и фиксируем снижение потребляемой мощности в случае с GeForce 8800GTS на 13,5 Вт и в случае с GeForce 9600GT на примерно 14Вт, при этом FRAPS показывало следующее — GeForce 8800GTS – 22 кадра в секунду, GeForce 9600GT — 17 кадров в секунду.
Продолжаем эксперимент и выставляем режим High Performance. Результаты получились аналогичные с предыдущими: для GeForce 8800GT без нагрузки – примерно 42,73; в режиме нагрузки — 242,53(значение Fraps колебалось на 21-22 кадра в секунду); для GeForce 9600GT без нагрузки — примерно 31,2Вт; в режиме нагрузки — 207,2 Вт (значение Fraps 18 кадров в секунду — странное значение, видимо погрешность измерения).
И наконец заключительная часть нашего тестирования — это режим максимального энергосбережения (Max Power Saving). Выставляем режим Max Power Saving – сразу ощущаем разницу на слух вентилятор видеокарты либо совсем остановился либо крутится на совсем малых оборотах. Это уже тревожно, не успеваю открыть Everest – компьютер завис, пробую на ощупь радиатор видеокарты — он раскален до предела, как бы не сгорели чипы памяти (видеокарта-то раритет). Перезагружаю компьютер в вроде все нормально чипы «здоровы». Перезагружаю компьютер в безопасном режиме и меняю настройки выставив их по умолчанию. Заменяем видеокарту на GeForce 9600GT – у нее менее пылкий характер, так что есть все шансы сэкономить как можно больше энергии даже засчет выключения вентиляторов. Вновь включаем Everest и замеряем потребляемую мощность без нагрузки, ее значение колеблется в районе 24-25 Вт, довольно неплохо в процентном соотношении, но в номинале минимально. Включаем Crysis в оконном режиме и проводим пятиминутный тест, результат 133,65 Вт и 9! кадров в секунду, температура видеокарты 91 градус! Неприемлимо но работает стабильно.
Результаты тестов сведены в таблицe:
[/img]


Что мы получили максимальные 39% экономии при разогреве видеокарты до 91 градуса и потери производительности в два раза, картина не очень радует. Конечно если поставить менее производительную и горячую видеокарту с относительно новым технологическим процессом 40нм для тетриса технология EPU и оправдана, также она оправдана и в том случае если выставлять режим Auto или High Performance, при этом выигрывая 5-7% при работе в Microsoft Word или 1С. Если мыслить практически пользуясь технологией EPU на предприятиях с большим количеством офисных ПК даже экономя 5-7% выводит экономический эффект за год не одну сотню тысяч рублей, что довольно немаленькая сумма, при том что для того чтобы экономить эти деньги нужно всего лишь установить бесплатное программное обеспечение, поставляемое вместе с материнской платой.

Теперь немного о TPU
Данная функция необходима для автоматического разгона процессора. Проверим.
Запускаем программу Asus TurboV EVO. Немного повысим напряжения и установим CPU Frequency на 230. Слишком большая планка – компьютер завис. Устанавливаем на 225 Mhz включаем Crysis Warhead, после небольшого теста компьютер вновь зависает. Устанавливаем планку на 223 Mhz, вновь тестируем в Crysis - работает стабильно. Теперь включаем функцию Auto Tuning , после перезагрузки видим прирост 18!%, неплохо для разгона из Windows. Протестировав в Crysis видим стабильность, но прирост в FPS не велик всего 2FPS (на номинальных частотах – 22FPS, с разгоном – 24FPS), в процентном соотношении около 9%, видимо сказалось отсутствие мощной видеокарты.
Теперь проведем сравнительный эксперимент и разгоним процессор вручную через BIOS. В результате недолгих манипуляций частоту удалось поднять до 231 Mhz. Проведем тест в Crysis – средний FPS – 25 кадров в секунду, то есть около 13,5 %.
Исходя из проведенных тестов можно сделать вывод о том что TPU – это неплохая функция для разгона, так как рядовой пользователь в большинстве случаев побоится лезть в BIOS и разгонять процессор вручную, а используя TPU из среды Windows, тем более в значении Auto tuning может любой пользователь, причем получая при этом довольно неплохой разгон в виде 9% (как в моем случае).
Из вышесказанного можно сделать вывод о том что фирма Asus не стоит на месте и постепенно развивается как в направлении энергосбережения, так и в направлении автоматического разгона из среды Windows.

Прошу прощения за отсутствие картинок, к сожалению не успел, в следующий раз исправлюсь
