УМЕНЬШЕНИЕ ШУМА ВИНТА.

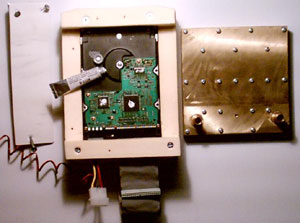

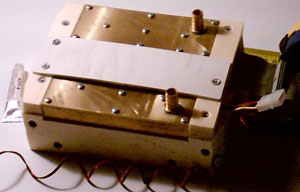

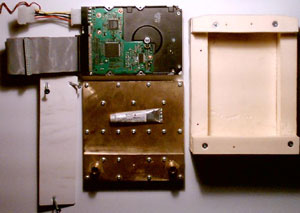

Для утихомиривания винта сделал я как-то вот такую штукенцию. Коробка изготовлена из «пеноплэкса». Тот же пенопласт, только импортный, без шариков. Коробка чуть больше HDD, что бы винт влезал через прокладки из пенофола( пористый материал, применяется для тепло-звукоизоляции. Высоту чипов на плате винта выровнял медными пластинами с КПТ-8. Теперь водоблок охлаждает не только корпус, но и чипы.
Фото1
(кликните по картинке для увеличения)
hdd1
Фото2
(кликните по картинке для увеличения)
hdd2
Фото3
(кликните по картинке для увеличения)
hdd3
Толком протестировать «чудо техники» не могу. Причина – Quantum Fireball lct 20 20. Винт старый, малооборотистый, практически не шумит. Его и так не слышно. А в боксе вообще. Проверю после апгрейда. По этой же причине внешней отделки нет.
Есть мысль сделать шумопоглощающюю коробку двойной, с промежутком заполненным рыхлым звукопоглотителем. Разнородные материалы сильнее поглощают звук. Водоблок можно заменить пассивным радиатором. Вариант изготовления коробки- отлить из монтажной пены. Продается в строительных магазинах. Форму обернуть целлофановой пленкой, к пленке пена не прилипает. Поверхность получится гладкой, без пор. Красится пена хорошо.
ТЕРМОКОНТРОЛЬ ИЗ КИТАЙСКОГО МУЛЬТИМЕТР
Большинство оверклокеров сталкивались с проблемой оперативного определения температуры. Существует системный мониторинг. Но с его помощью нельзя определить температуру , например, цепей питания процессора, да и многих других интересных мест. Сейчас появились в продаже устройства со встроенным термоконтролем. Например- HARDCANO. У всех этих устройств есть один большой недостаток- очень мало термодатчиков: один , два .
Настоящему клокеру их требуется гораздо больше. Поэтому было принято решение, изготовить сей дивайс самостоятельно из подручных материалов.
Для этих целей, на мой взгляд, хорошо подходит китайский мультиметр с функцией определения температуры. Цена его в моем городе на радиорынке-180 р. А дополнительные термопары к нему от 15 до 80 р. Но у мультиметра неудачно расположен LCD. Из-за этого его сложно встроить в корпус ПК.
Решить эту проблему можно следующим образом. Сделать выносной LCD. Для последующих работ понадобятся : небольшой кусочек фольгированного стеклотекстолита , обрезок шлейфа от флопика , галетный переключатель , разъем - molex и конечно сам мультиметр. Из инструментов : паяльник , ножницы по металлу , канцелярский нож , металлическая линейка и если есть , штангенциркуль. Штангенциркулем очень удобно разметить плату.
Ножницами по металлу вырезаем кусок стеклотекстолита размером 65 на 35 мм. Размечаем его как показано на рисунке. После ножом процарапываем , по разметке , медную фольгу. Т.е. делаем аналог печатной платы мультиметра.
ФОТО 1.
(кликните по картинке для увеличения)
градусник1

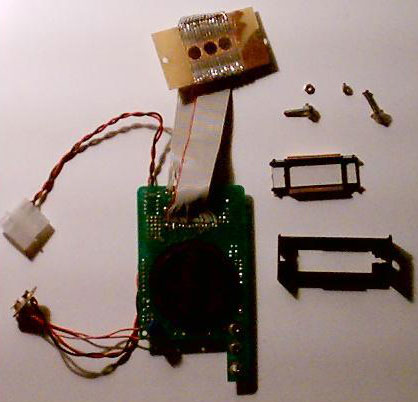

После этого мелкой наждачной бумагой зашкуриваем получившуюся плату. И залуживаем ее. Отрезаем кусок шлейфа нужной длинны . Припаиваем к плате . Разбираем мультиметр. Закрепляем переключатель пределов измерений в положении –«температура». Осторожно снимаем LCD . К контактным площадкам LCD на плате мультиметра припаиваем нашу плату.
ФОТО 2.
(кликните по картинке для увеличения)
градусник2

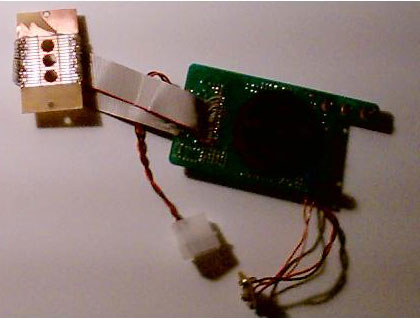

Крепим LCD к нашей плате например так.
ФОТО 3.
(кликните по картинке для увеличения)
градусник3
Включаем для проверки . Если цифры на индикаторе отсутствуют. То проверяем надежность контакта токопроводящих резинок и платы нажатием на индикатор. И правильность монтажа.

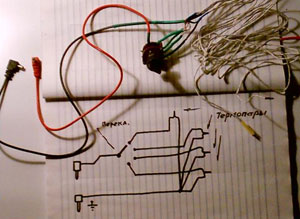

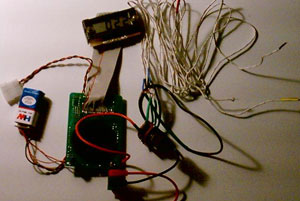

Берем галетный переключатель и припаиваем к нему термопары и провода от щупов согласно схеме. Припаиваем molex к разъему «кроны», соблюдая полярность. Прибор нормально работает от 5-ти вольт. Подключаем . Термометр готов. Теперь он легко «встанет» в 5-ти дюймовый отсек.
ФОТО 4. ФОТО5.
(кликните по картинке для увеличения)
градусник4
(кликните по картинке для увеличения)
градусник5
Прибор можно подключить либо к ПК на напряжение 5 вольт. Либо к «кроне». Одновременное подключение «кроны» и питания от ПК не допускается. На мой взгляд, главное достоинство термометра - возможность подключения любого количества термодатчиков. В статье нет фотографий термометра установленного в корпус. Просто корпус еще не готов. Да и хочется замудрить еще подсветку. Проблема в том, что металлизированная подложка LCD плохо пропускает свет. Есть идейка попробовать заменить ее на подложку от убитого LCD с подсветкой.
БОРЕМСЯ С ПЕРЕГИБАМИ НА МЕСТАХ
или
о шлангах в системах водяного охлаждения.

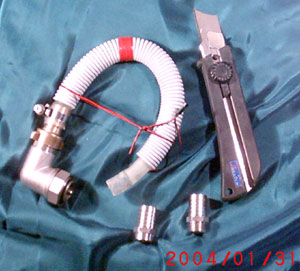

Как известно шланги в системах водяного охлаждения соединяющие насос с радиатором, расширительным баком, в общем, все шланги до разветвителей должны быть довольно большого диаметра. У силиконовых шлангов прослеживается зависимость, чем больше диаметр, тем тоньше стенки шланга и тем легче они перегибаются. Перегиб шланга может привести к остановке системы охлаждения и к большим расходам на замену пыхнувшим комплектующих.
В некоторых заморских системах в комплект входят пружины, которые одеваются на шланги. Самодельщикам сложнее. Но я нашел выход. На радиорынках продается металлорукав, это металлический, крученый шланг для электрапроводки. Можно в него засунуть силиконовый шланг, немного меньшего диаметра. Такой тандем не перегнется. Есть аналог металлорукава из негорючей пластмассы. Он дешевле, легче, хорошо красится из баллона.
Фото
(кликните по картинке для увеличения)
Боремся с перегибами на местах
.
РАСШИРИТЕЛЬНЫЙ БАЧОК ИЗ СТЕКЛОБЛОКА

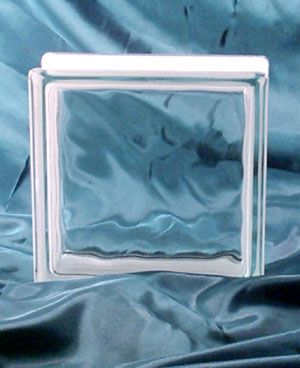

Много раз, заходя в магазин стройматериалов, я обращал внимание на такие вот штуки
ФОТО
(кликните по картинке для увеличения)
1
Называются стеклоблоки. На вид штука интересная - стеклянная, прозрачная. Одним словом нравилась. Но куда ее присобачить, в смысле моддинга? Очень уж он своим видом напоминает расширительный бачок в системе водяного охлаждения компьютера.
Но в бачке должны быть отверстия. Железная логика.

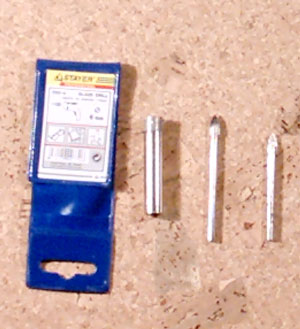

Раз их нет, то надо их сделать. Для этого было приобретено сверло по стеклу. Я в продаже видел сверла 2-х типов.
ФОТО.
(кликните по картинке для увеличения)
3
Для расширительного бачка у меня были штуцера с резьбой 1\2 дюйма, это примерно 20мм. Самое большое сверло (тип трубка) у меня было диаметром 10мм. Решено сверлить тем, что есть. Сделать рядом 4 отверстия, а потом боком сверла соединить, расфрезеровать. У сверла по боку есть алмазное напыление. Я подобное проделывал с обычным стеклом.
Тут началось самое страшное. Все друзья как один стали нагонять жути, что внутри стеклоблока вакуум и при сверлении он взорвется. Начались страшные истории с почти смертельным исходом и глобальными разрушениями. «Про Атлантиду слыхал, так вот…»
Разве настоящего моддера могут остановить взрывы! Если рассудить, для чего буржуям американским отливать бомбы, а потом делать из них стены. Логика – хорошо, но перед сверлением стеклоблок я все же в тряпку завернул.
Используемые инструменты и материалы
: 1. Дрель
2.Сверло по стеклу 10мм
3. Баночка с водой(макать сверло)
4.Стеклоблок
5. Штуцера
Стекло оказалось не таким уж и толстым. Конечно никакого вакуума. Сверло шло отлично. Трудно сделать «заход», сверло сначала здорово ползет по стеклу. Сверление нужно производить, постоянно смачивая сверло водой, иначе алмаз выгорает. На сверление одного отверстия уходит примерно 3-4 минуты. Боком сверло фрезерует неплохо. На готовое отверстие 20мм уходит около получаса. Штуцера клеим на герметик, холодную сварку. Кому что нравится.
ФОТО.
(кликните по картинке для увеличения)
4

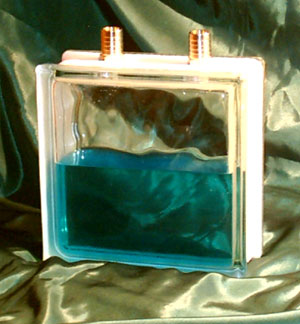

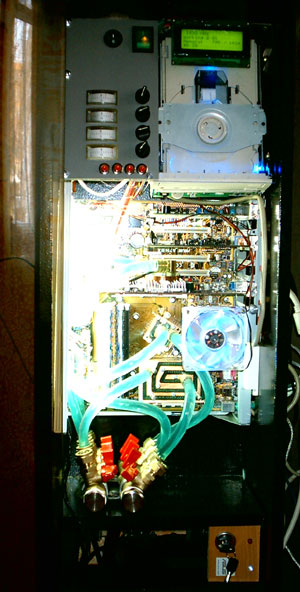

А теперь смотрим, что получилось.
ФОТО.
(кликните по картинке для увеличения)
5

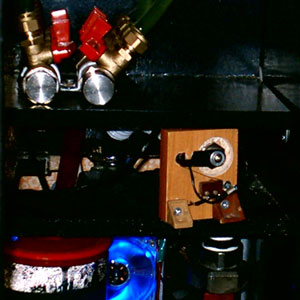

Замок зажигания для компьютера своими руками.

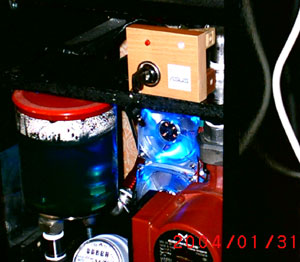

Впервые замок зажигания в компьютере я увидел на каком-то моддерском сайте. Идея очень понравилась. Но после похода в магазин автозапчастей немного поостыл. Все готовые замки довольно большого размера. Так же мне не понравилась коммутация. Хотелось чего-то более компактного и изящного. Включение- аналог кнопки без фиксации. Поворот ключа (четверть оборота), контакты замкнулись. После ключ под действием пружины возвращается назад, контакты разомкнуты.
.
Раз не получилось с готовым, придется сделать самому. В хозяйственном магазине нашел «замок для почтового ящика». На радиорынке купил за символическую сумму микруху с бронзовой пружиной. Провода, разъемы нашлись дома. Принцип работы замка виден на фотографии
.
Сделано было на скорую руку. Замок этот стоял в корпусе pillar. Для нового проекта панель управления не существует даже в эскизе. Показываю как небольшую подсказку для моддеров. Из серии «маленькие хитрости моддинга». На этом же блочке кнопка reset и синий светодиод powered.
ФОТО
(кликните по картинке для увеличения)
замок1
(кликните по картинке для увеличения)
замок2
(кликните по картинке для увеличения)
ф2
Фитинги от металлопластикового водопровода в системах водяного охлаждения компьютеров.
При построении самодельной системы водяного охлаждения сталкиваешься с проблемой подбора штуцеров. Выбор их в сантехнических магазинах невелик. Со штуцерами приходится использовать хомуты, что крайне неудобно. Затягивать их отверткой довольно хлопотно и опасно для харда. Сорвавшаяся отвертка может здорово и надолго испортить настроение.
Самые ходовые шланги в самодельных водянках, это шланги с внутренним диаметром 8 мм. Они прекрасно подходят к фитингам от металлопластикового водопровода 15мм. Пятнадцать миллиметров это наружный диаметр МП труб.
Фитинг состоит из штуцера с 2-мя резиновыми прокладками, цанги и накидной гайки. Гайка при закручивании сжимает цангой шланг. Соединение получается очень надежным.
ФОТО 1
Плюсы: 1. Надежная фиксация
2. Протечки исключены
3. Хардкорный вид.
Недостатки:
1.Немного дороже штуцера, если посчитать, штуцер с хомутом хорошего качества то цена равна.

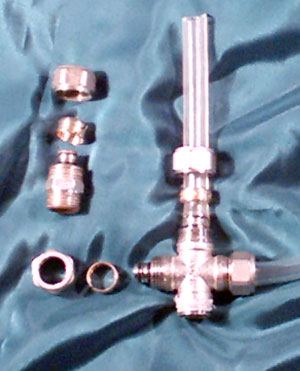

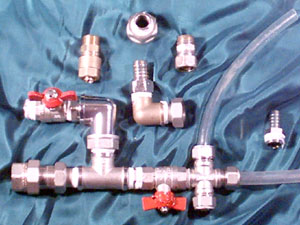

В том же сантехмаркете можно подобрать и такие вот штуки
ФОТО 2
(кликните по картинке для увеличения)
ф1
Скручивается все это с лентой ФУМ. Продается лента там же. И если все подмотано как надо, то такие стыки не потекут никогда, без всякого герметика.

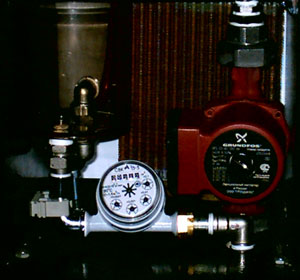

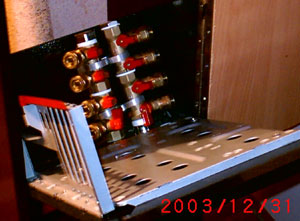

Для более толстых шлангов подойдут фитинги диаметром 20мм. Выбор богатый. Есть тройники, крестовины( как на фото), есть переходы металлопластик- резьба, наружная, внутренняя. На любой вкус и фантазию. Например, так.
ФОТО3.
(кликните по картинке для увеличения)
a3
