Постель распредвала — узел, который держит шейку вала и подводит к ней масло. У двигателей EP6 она со временем изнашивается, и раньше это грозило заменой всей головки блока. На рынке уже есть отдельные сменные постели, но у них нет направляющих элементов для точного совмещения корпуса и крышки. Из-за технологического зазора в монтажных отверстиях крышка при сборке может сместиться. Это нарушает соосность опорных поверхностей, ухудшает работу тефлоновых уплотнительных колец, снижает герметичность масляной полости муфты фазовращателя и ускоряет износ.

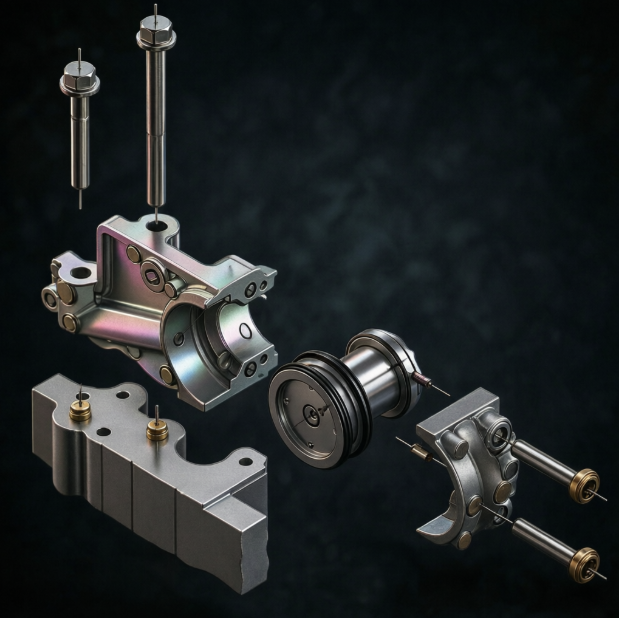

Изображение: Grok

Корпус изобретения выполнен как отдельный сменный элемент: его ставят на штатное место без доработки головки блока. Предусмотрены крепёжные отверстия под штатный крепёж и пара центрирующих отверстий под штатные направляющие втулки. В корпусе сделаны три масляных канала: для смазки шейки вала, для подачи масла в полость между двумя тефлоновыми кольцами (питание муфты фазовращателя) и для отвода масла из этой полости.

Главное отличие — узел взаимного позиционирования корпуса и крышки. Это два разнесённых направляющих элемента и ответные посадочные отверстия под них. Штифты устанавливают с натягом в крышке, а отверстия в корпусе выполняют с калиброванным размером. Расположены они по разные стороны от оси распредвала.

Заявленный результат — возможность менять постель как отдельный узел, не трогая головку блока, и при этом точно и повторяемо совмещать корпус с крышкой независимо от люфта крепёжных отверстий. Это снижает риск неправильной сборки, улучшает центрирование уплотнительных колец, уменьшает утечки масла из полости управления муфтой фазовращателя, снижает износ сопрягаемых поверхностей и стабилизирует работу системы фазорегулирования.
