Введение

Мы продолжаем тестирование новинок Термалрайт. И сегодня у нас на обзоре и тестировании - двубашенный кулер "Frost Spirit 140" или "Ледяной Дух". Кулер выпускается в 3-х цветах - сером, белом и черном. А также  с обычными вентиляторами, RGB и ARGB. На тестировании оказался экземпляр в выдержанной серой гамме. Немного музыки для атмосферы.

Упаковка и комплектация

     На простой коробке из обычного гофрокартона мы видим принты черной краской, на фронтальной стенке  - 3D-изображение кулера, список поддерживаемых сокетов, а также информация о том, что данный кулер выпущен в рамках празднования 20-летия кампании. На верхней крышке - изображение ледяной снежинки, название кулера и логотип кампании. На боковинах коробки - аббревиатура и адрес официального сайта.

   На задней стенке находятся спецификации комплектных вентиляторов и радиатора.

      После открытия коробки нас встречает лист гофрокартона, лежащий сверху на кулере, как своеобразный демпфер.

       Радиатор с аксессуарами и вентиляторы погружены в форму из вспененного полиэтилена. Вентиляторы и радиатор упакованы индивидуально в полиэтиленовые пакеты. Для большей сохранности радиатора, коробка с аксессуарами вставлена в П-образную вставку из гофрокартона, установленную между секциями радиатора.

    "Ванна безопасности" из вспененного полиэтилена.

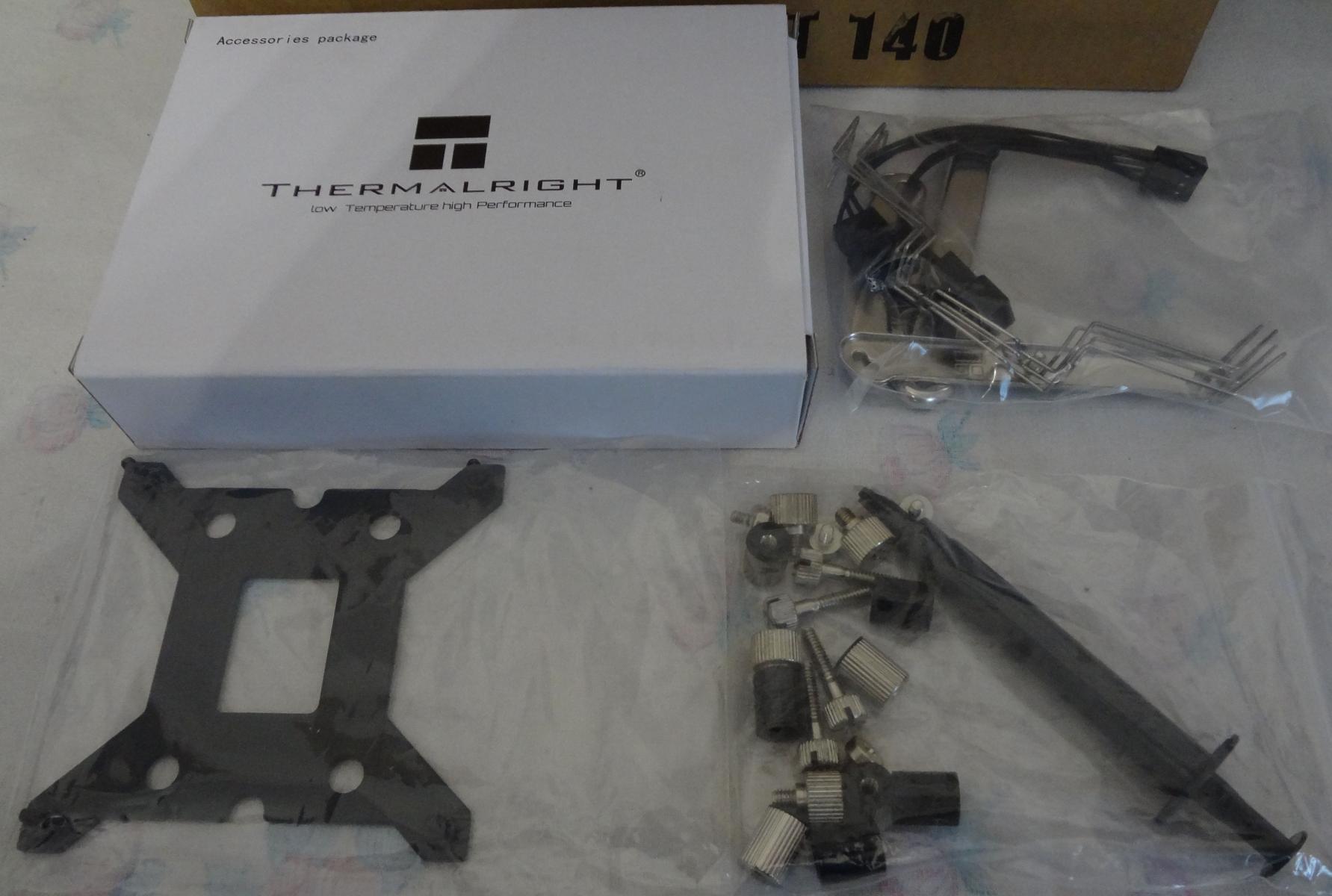

       Содержимое коробки аксессуаров расфасовано по 3-м пакетам

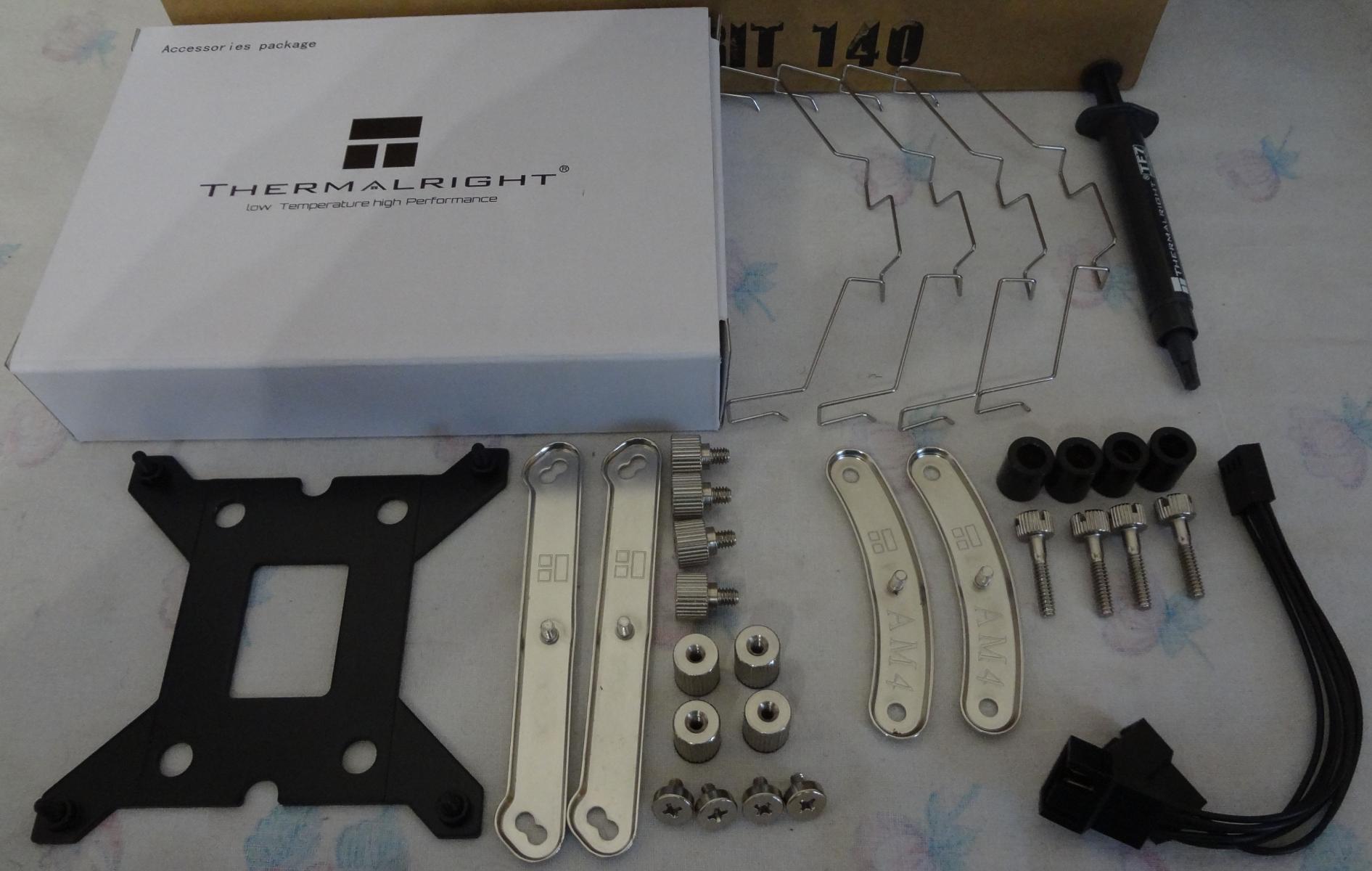

    Перечень  содержимого коробки аксессуаров :

- Бэкплэйт для установки на Интел 115х/1200

- Крепежные планки для Интел 115х/1200/2011(3)/2066 (2шт)

- Набор креплений для Интел 2011(3)/2066 (4шт)

- Стойки-фиксаторы для Интел 115х/1200 (4шт)

- Фиксирующие винты для крепежных планок Интел 115х/1200 (4шт)

- Крепежные планки для АМ4 (2шт)

- Стойки-виброизоляторы для АМ4 (4шт)

- Фиксирующие винты для АМ4 (4шт)

- Скобы для установки вентиляторов ( 2 комплекта)

- Y-сплиттер (3pin+4pin->4pin)

- Термопаста TF7

Радиатор

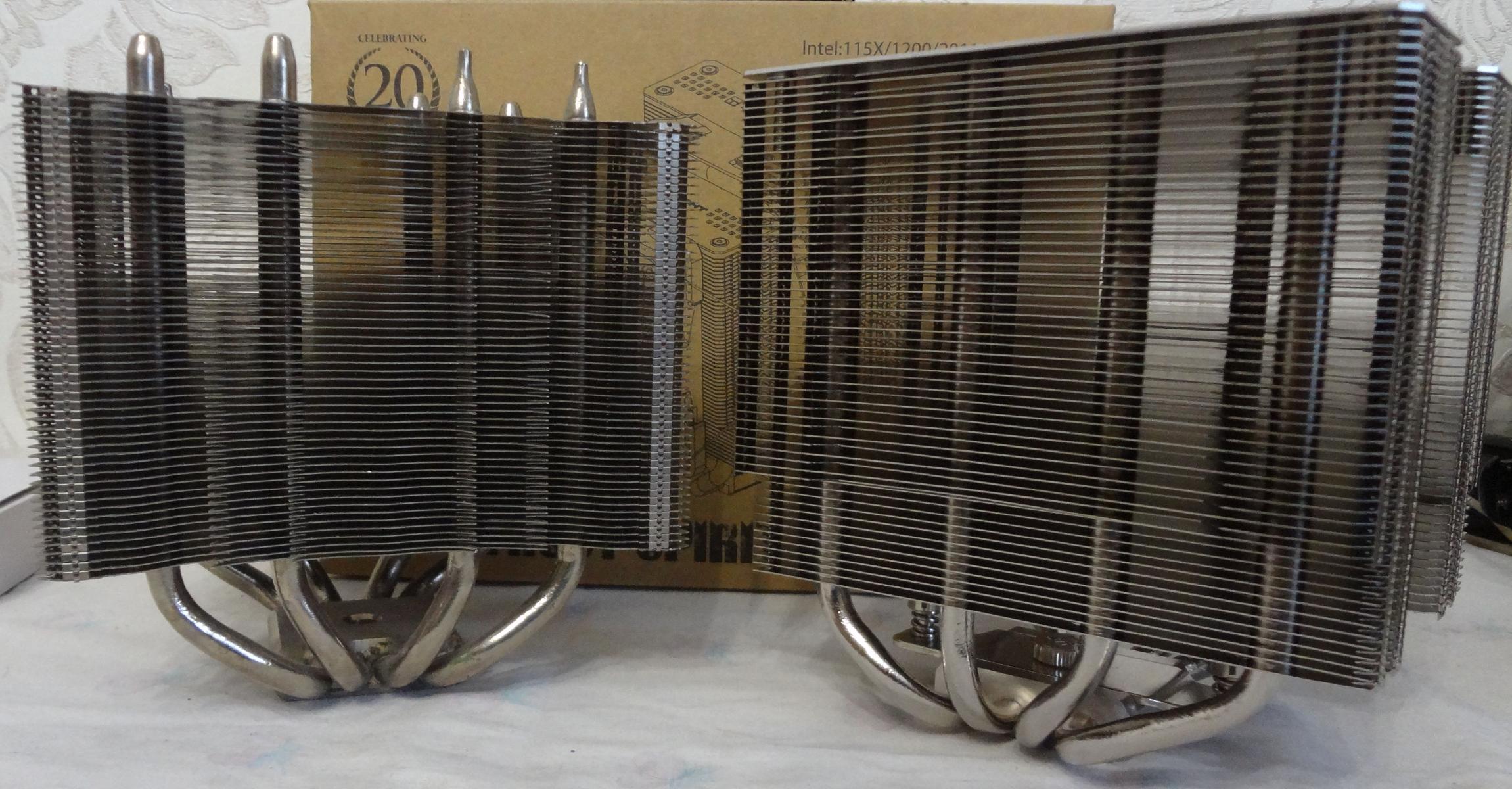

    Даже при некоторых отличиях, в радиаторе "Ледяного Духа" угадываются черты "Адского Пламегасителя". Единственное серьезное их отличие в том, что в IFX-14 мы можем установить 38мм вентилятор м/у секциями, а вот у "Ледяного Духа" уже не получится - расстояние м/у секциями ровно 37мм.

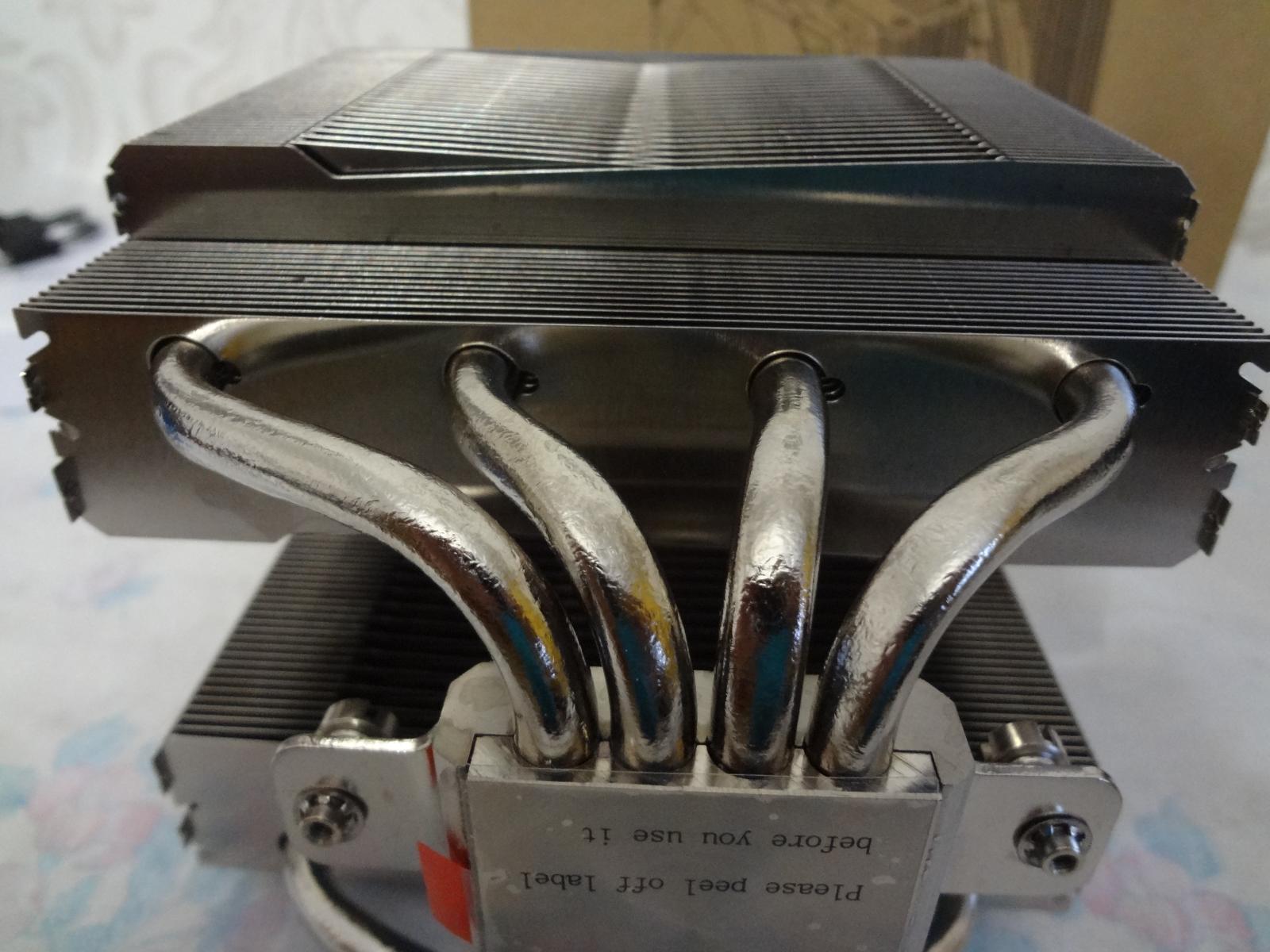

      Радиатор кулера ассиметричен, построен на 4-х 8мм никелированных теплотрубках. Теплотрубки пропаяны не только в основании по всей длине, но также пропаяны с пластинами радиатора. Радиатор состоит из 2 секций по 58 ребер в каждой, толщина ребра - 0.4мм, межреберное расстояние - 1.6мм.

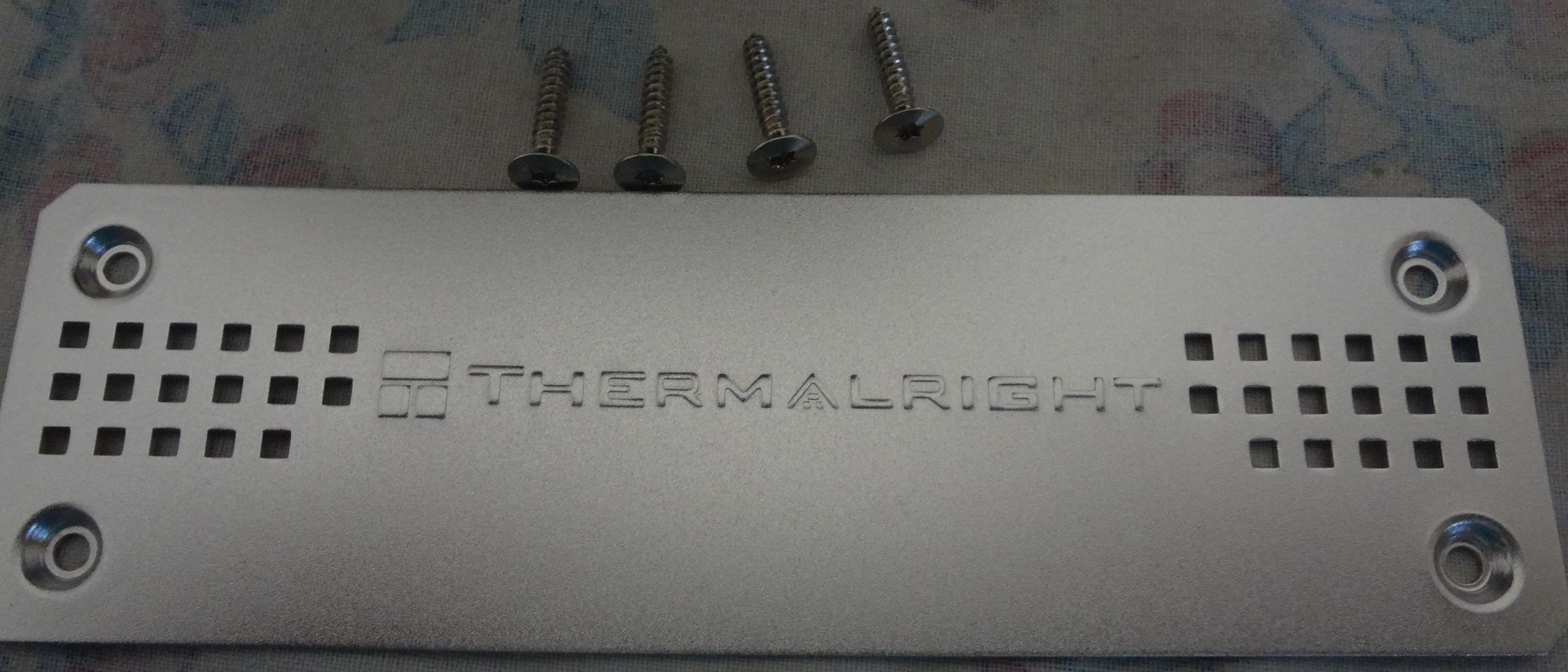

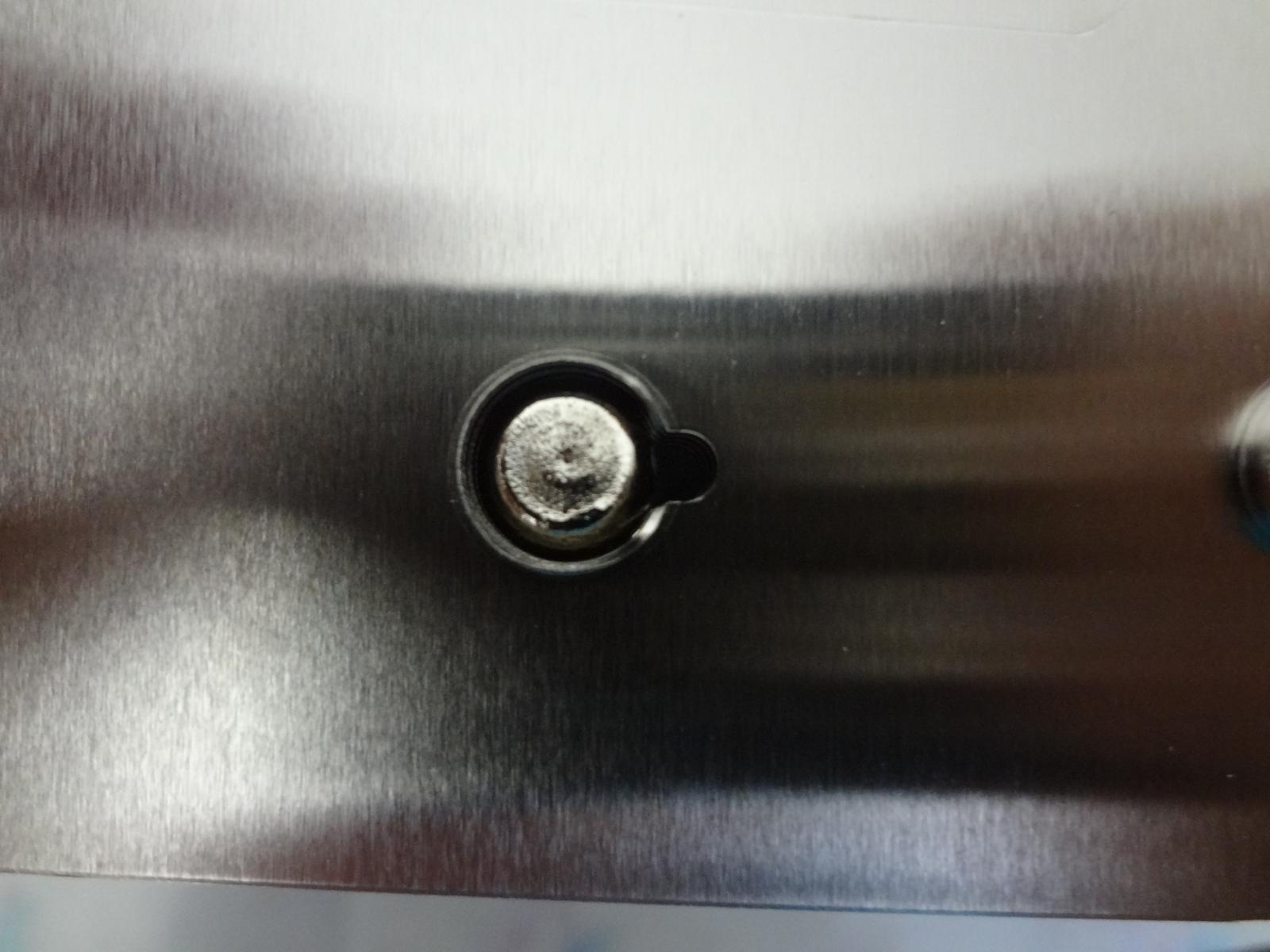

  декоративная пластина со штампованным названием и логотипом съемная - для этого надо открутить 4 шурупа, используя torx-биту.

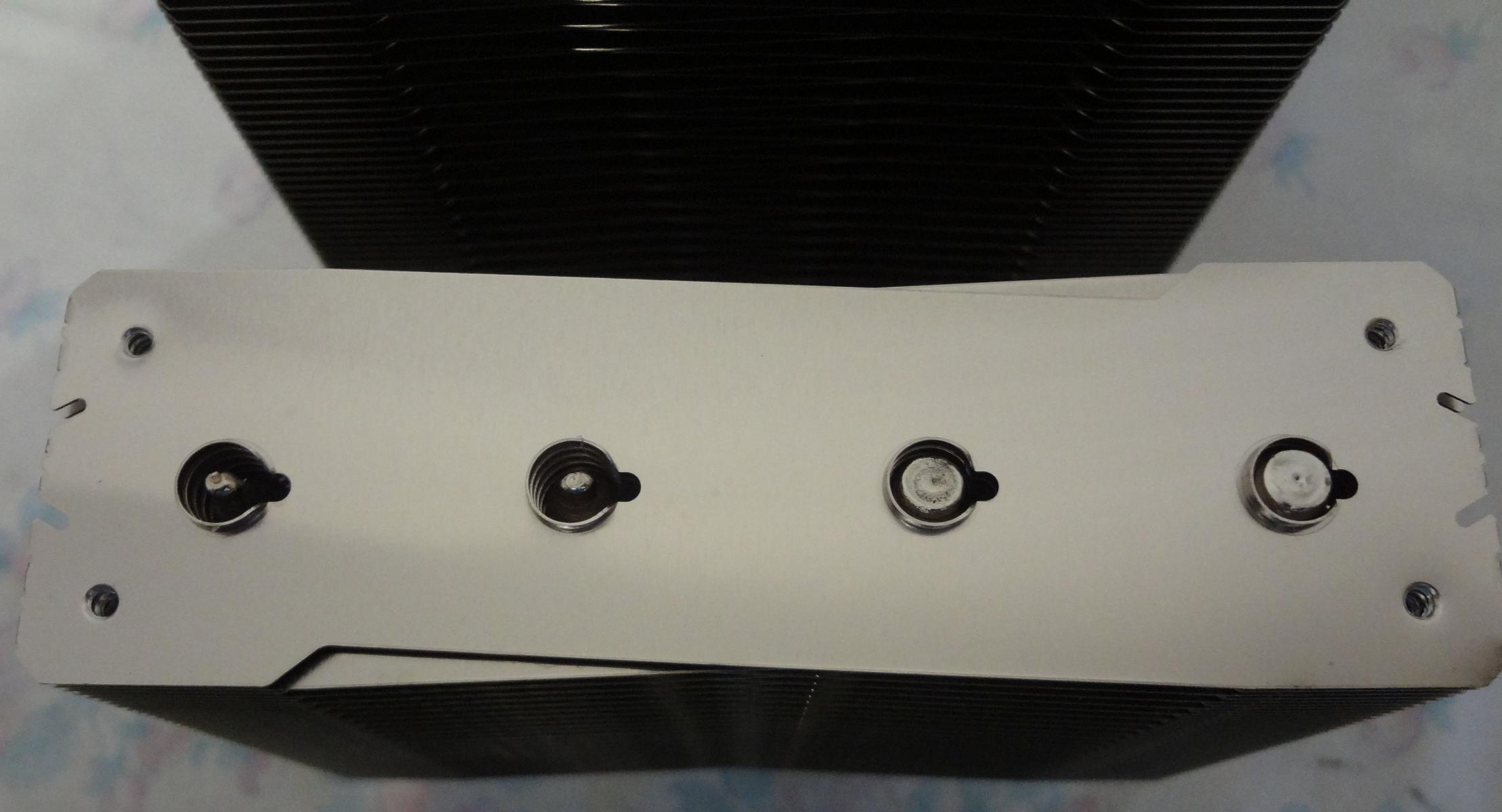

          Пластины укладываются с перехлестом, в результате в центре образуется треугольная выемка. Как видно из снимка - с одной стороны ребра почти полностью пропаяны с теплотрубками, в то время как с другой порядка 5 ребер остаются непропаянными (из-за конусовидной формы  конца теплотрубки).

       12 нижних ребер укорочены - для лучшей совместимости с оперативной памятью и высокими радиаторами VRM.

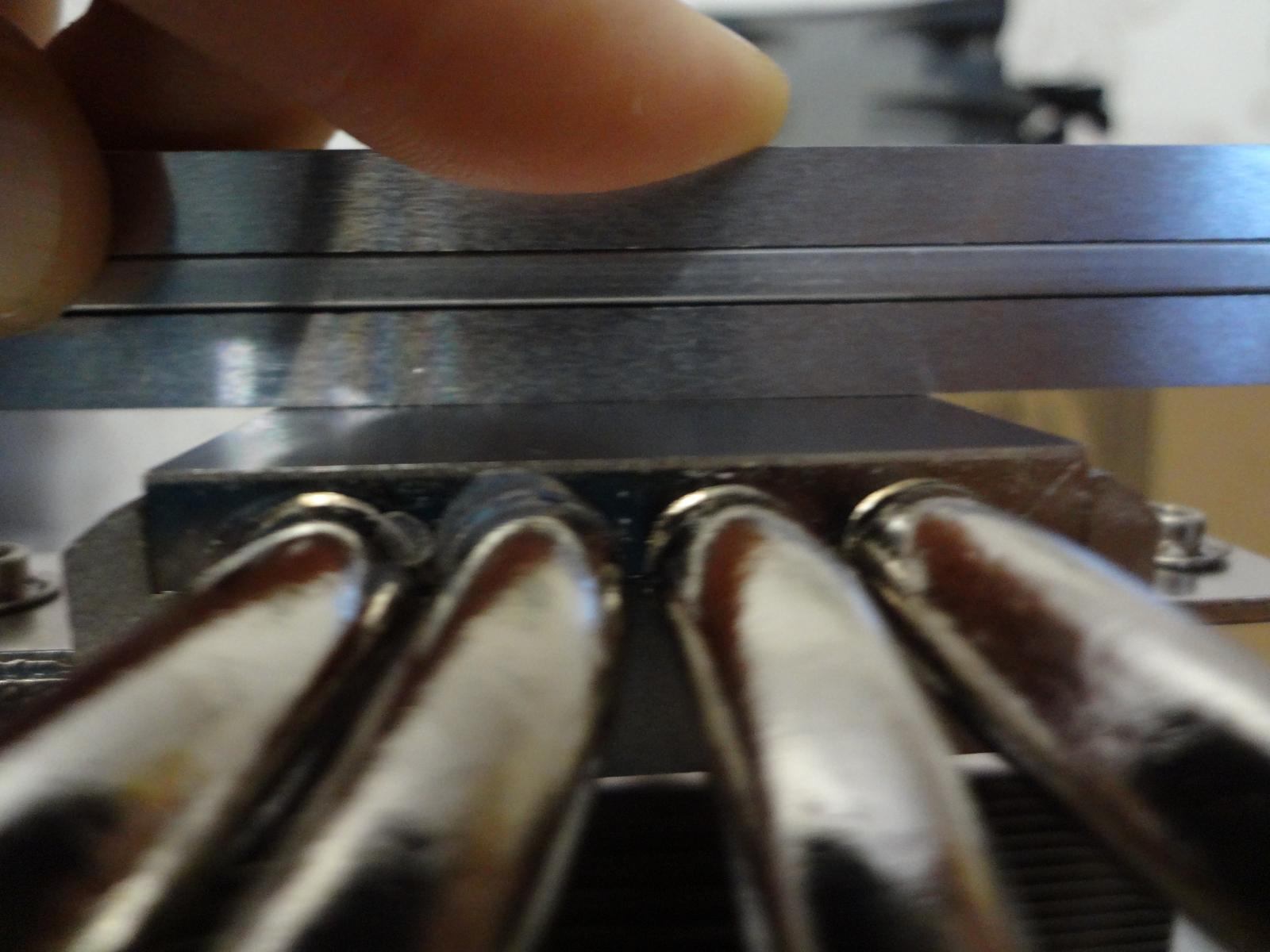

   Основание у юбилейных кулеров удивительно плоское. Пайка основания качественная - без зазоров, все заполнено припоем.

    Чистый вес радиатора - 978г (1000г согласно спецификациям производителя).

Вентиляторы

     Кулер укомплектован двумя вентиляторами на гидродинамическом подшипнике - TL-C12 и TL-D14. TL-D14 - это все тот же 7-лопастной, много раз перелицованный TY-140 (правда очень хорошо модернизированный). Вентилятор серого цвета, с резиновыми вставками по краям (для гашения вибрации). Крыльчатка темно-серого цвета. На максимальных оборотах вентилятор издает легкий гул, на оборотах ниже 1100-1200 практически бесшумен.

       Комплектный TL-C12 оказался бракованным - вентилятор не реагировал на подачу напряжения, ни ч/з сплиттер, ни напрямую от МП, ни напрямую от реобаса. Был заменен на аналогичный от Peerless Assassin 120 (для проведения тестирования).

Установка и совместимость

       Набор необходимого крепежа

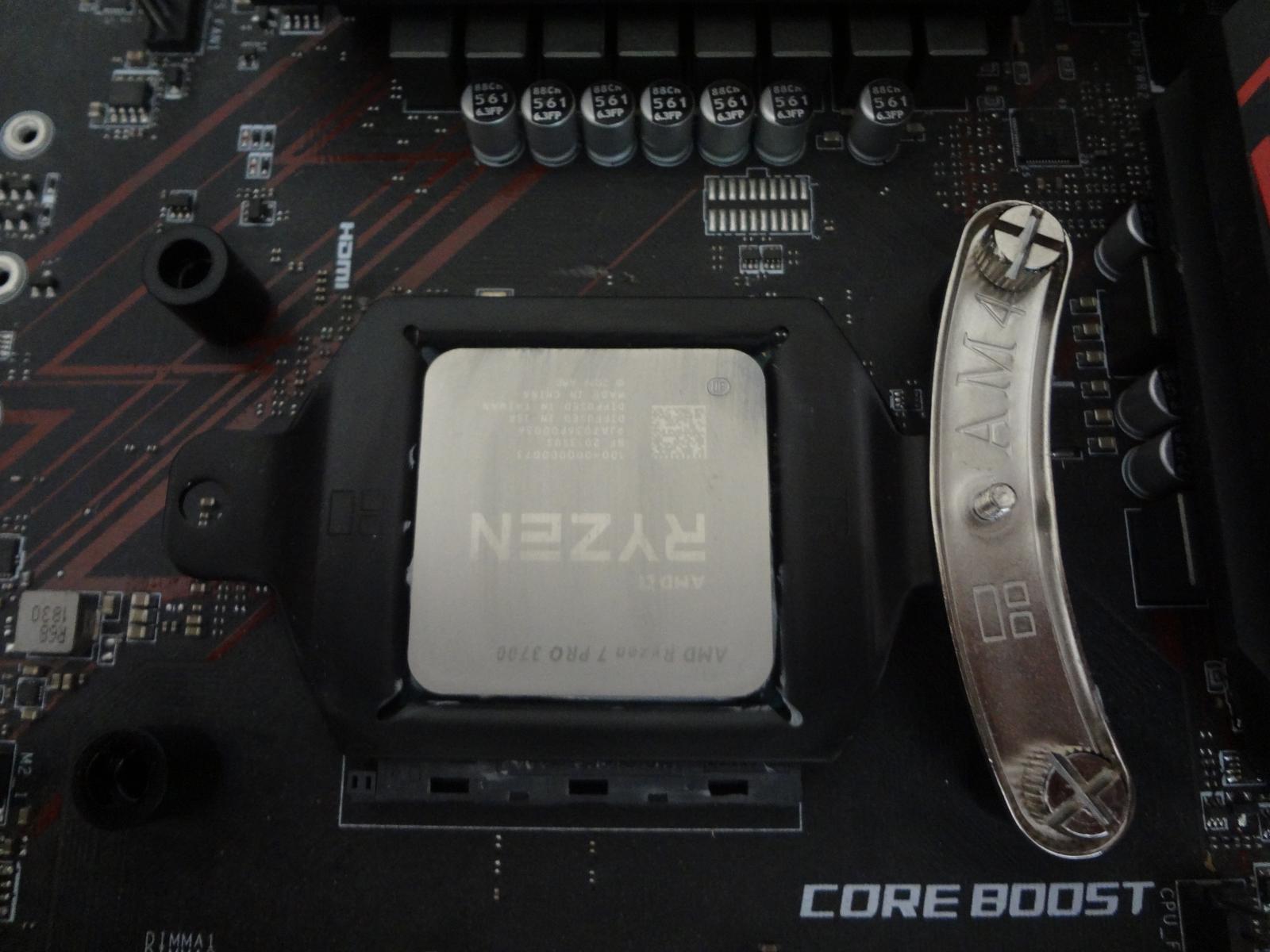

     Устанавливаем стойки-изоляторы, поверх стоек укладываем крепежные планки и притягиваем их винтами.

    Наносим термопасту и устанавливаем кулер.

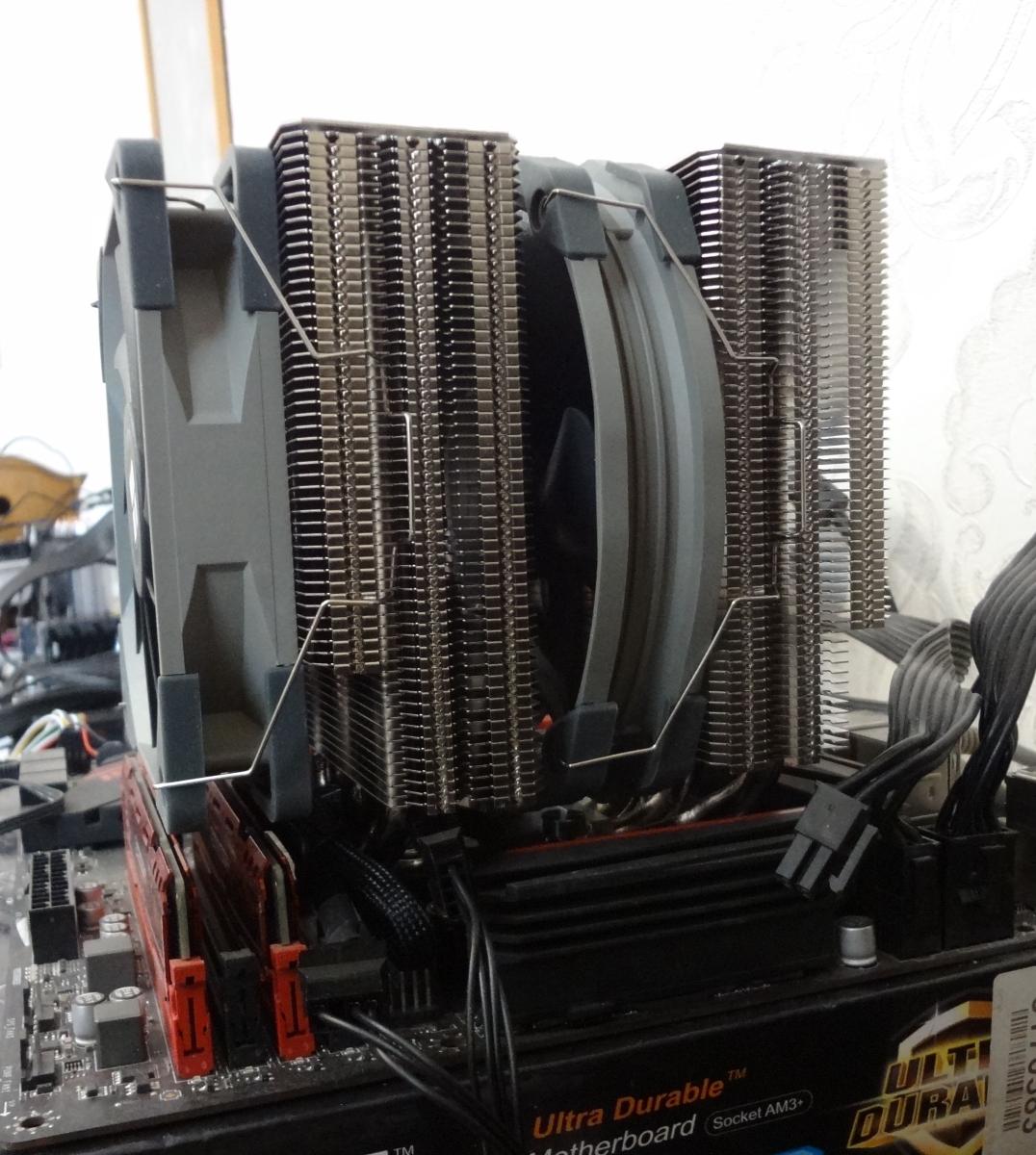

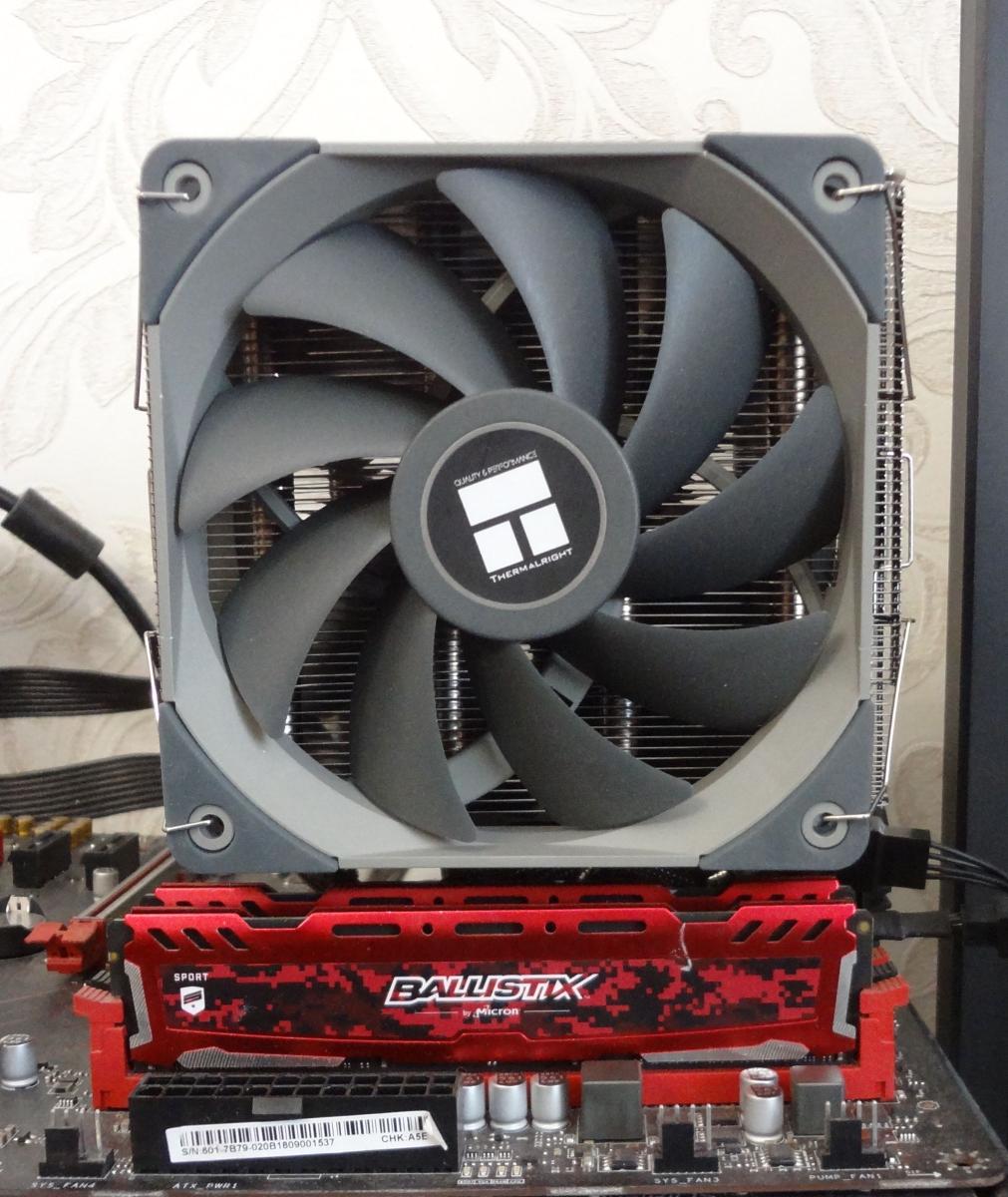

   Полностью собранный, кулер перекрывает все 4 слота ОЗУ.

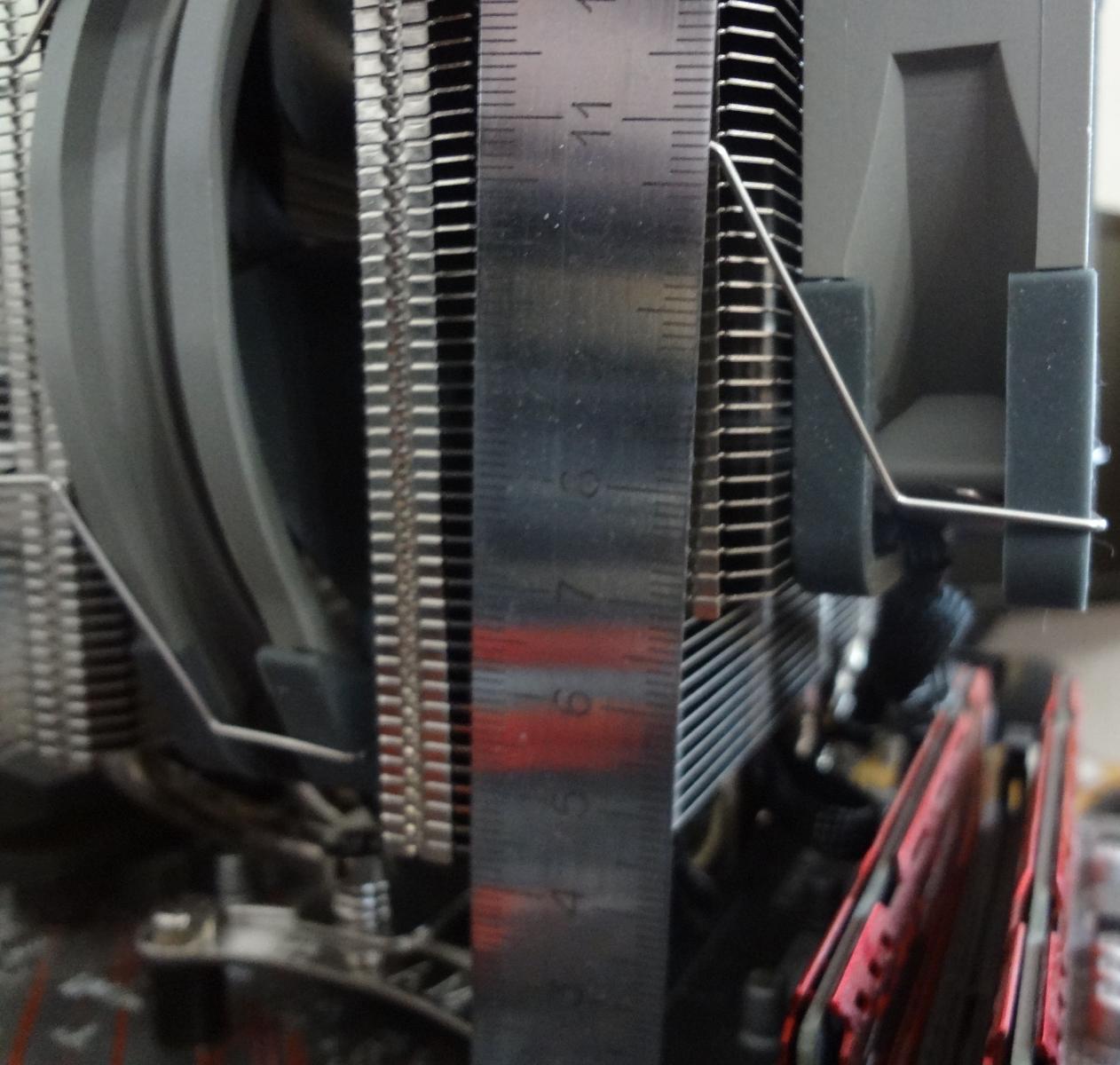

   Расстояние от материнской платы до верхнего края выреза составляет 70мм. Но если вы поднимите передний вентилятор как на фото, то высота кулера увеличится на 25мм.

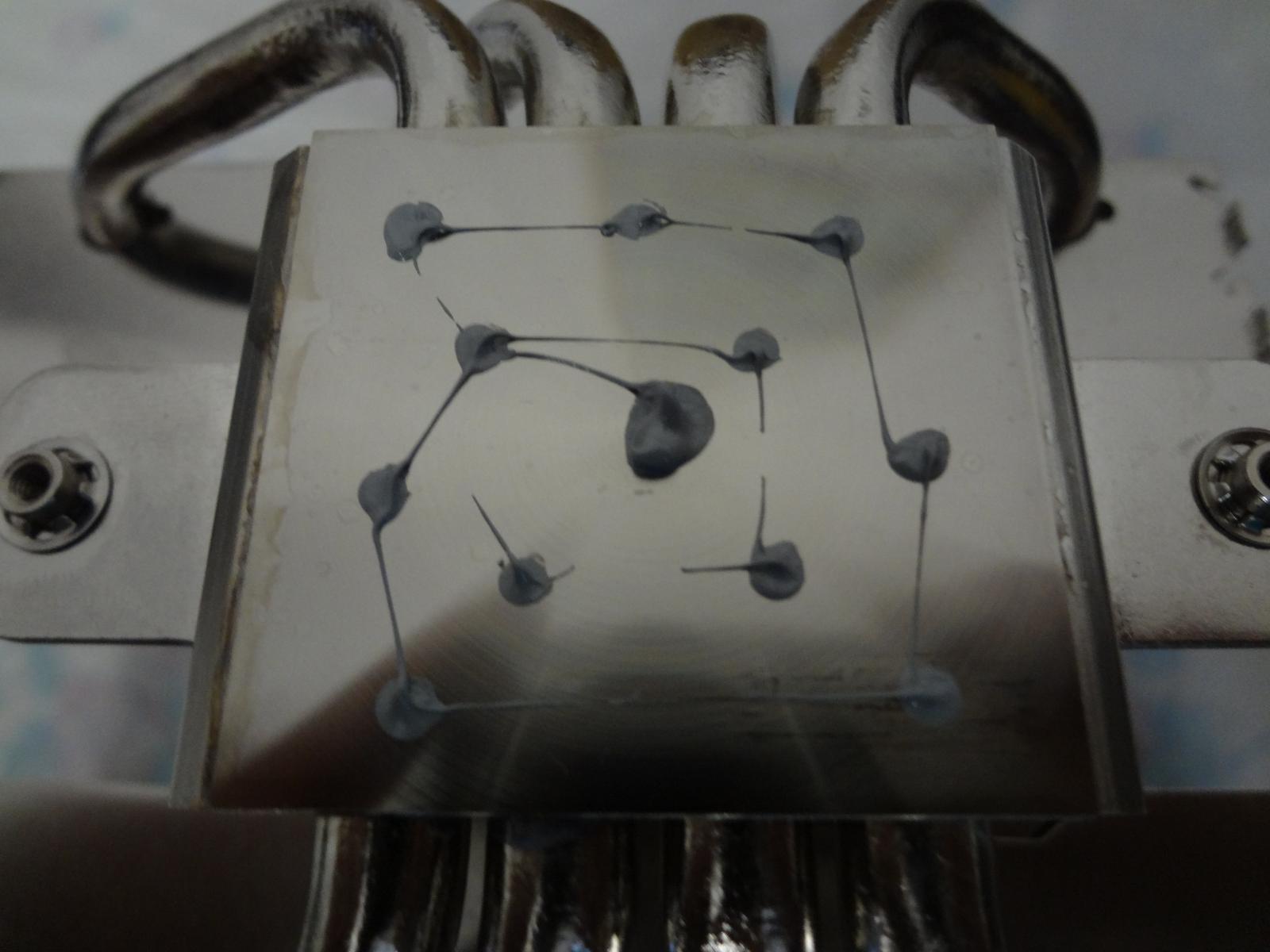

    Прижим у кулера очень сильный - излишки термопасты оттеснены к краям теплораспределительной крышки. Отпечаток не идеальный, но весьма неплохой.

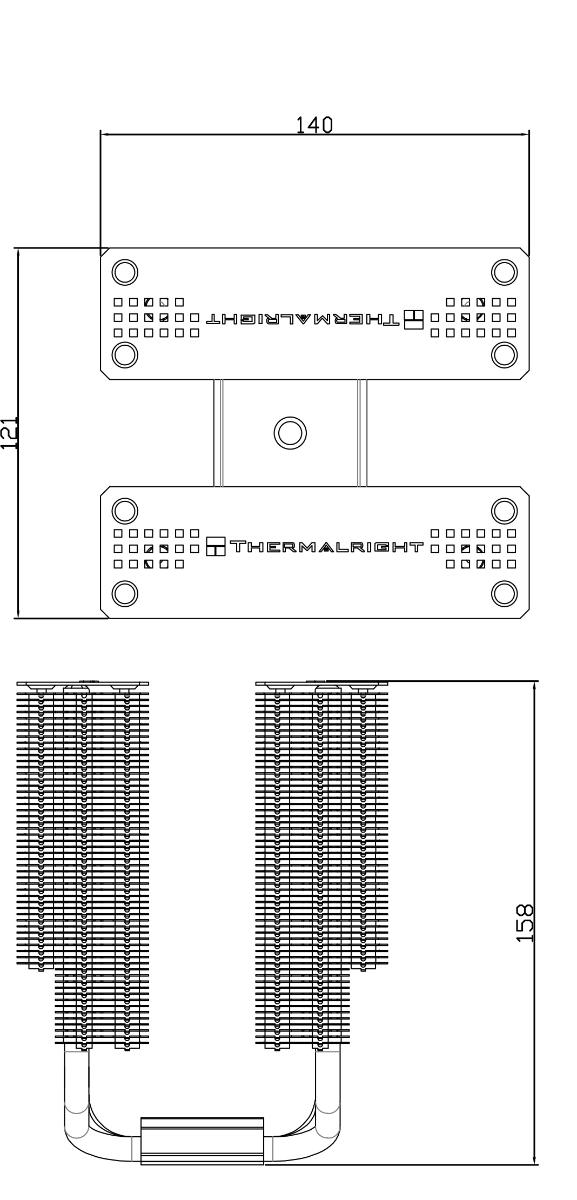

Сводные характеристики

Тестовая конфигурация и методика тестирования

Тестовая конфигурация

Материнская плата : MSI X470 Gaming plus,АМ4,bios - 7B79vAK2(Beta version), энергосбережение - отключено, LLC 4

Процессор : Ryzen 7 3700Pro (Matisse, L3 - 32Mb) 3.6-4.4GHz

ОЗУ : 2x16Гб 3200МГц CL16 Crucial Ballistix Sport LT Red (BLS2K16G4D32AESE)

Диск №1: Samsung 860EVO 250Gb SATA-3

Диск№2: Samsung 860EVO 1Tb m2

Видеокарта: Sapphire Radeon RX 580 Nitro+, 8Gb

Блок питания: Zalman ZM850-ARX (80 Plus Platinum)

корпус: открытый тестовый стенд

Операционная система: Windows 10 LTSC с последними обновлениями

Термоинтерфейс: Arctic MX-4

Системы охлаждения : Thermalright Frost Spirit 140, Thermalright Peerless Assassin 120, Thermalright Silver Arrow IB-E Extreme, Noctua NH-D14, Noctua NH-D15.

Мониторинг

HWMonitor 1.44

CapFrameX 1.56

Реобас Thermaltake Commander F6 RGB - точный контроль оборотов

Нагрузка

Prime95 30.5 (Small FFT,150Вт) - 20 мин прогон при максимальной нагрузке : на максимальных оборотах вентилятора и 7В (если возможно) .

Prime95 30.5 (Small FFT,AVX+AVX2 off, 120Вт) - 20мин прогон на : максимальных оборотах, при 7В, при 5В и при минимально возможных оборотах.

Cinebench R20 (имитация рендера, нагрузка - 110-120Вт) - тестирование делалось:  на максимальных оборотах, при 7В, при 5В и на самых минимально возможных.

ForHonor (Uplay) - кампания за Рыцарей, первая и вторая миссии (на 900 об/мин)

Температура в помещении на всем протяжении цикла тестирования  - 22-23°C.

"Битва взглядов"

  Frost Spirit 140 и Peerless Assassin 120 - cразу бросается в глаза разница в размерах между новинками.

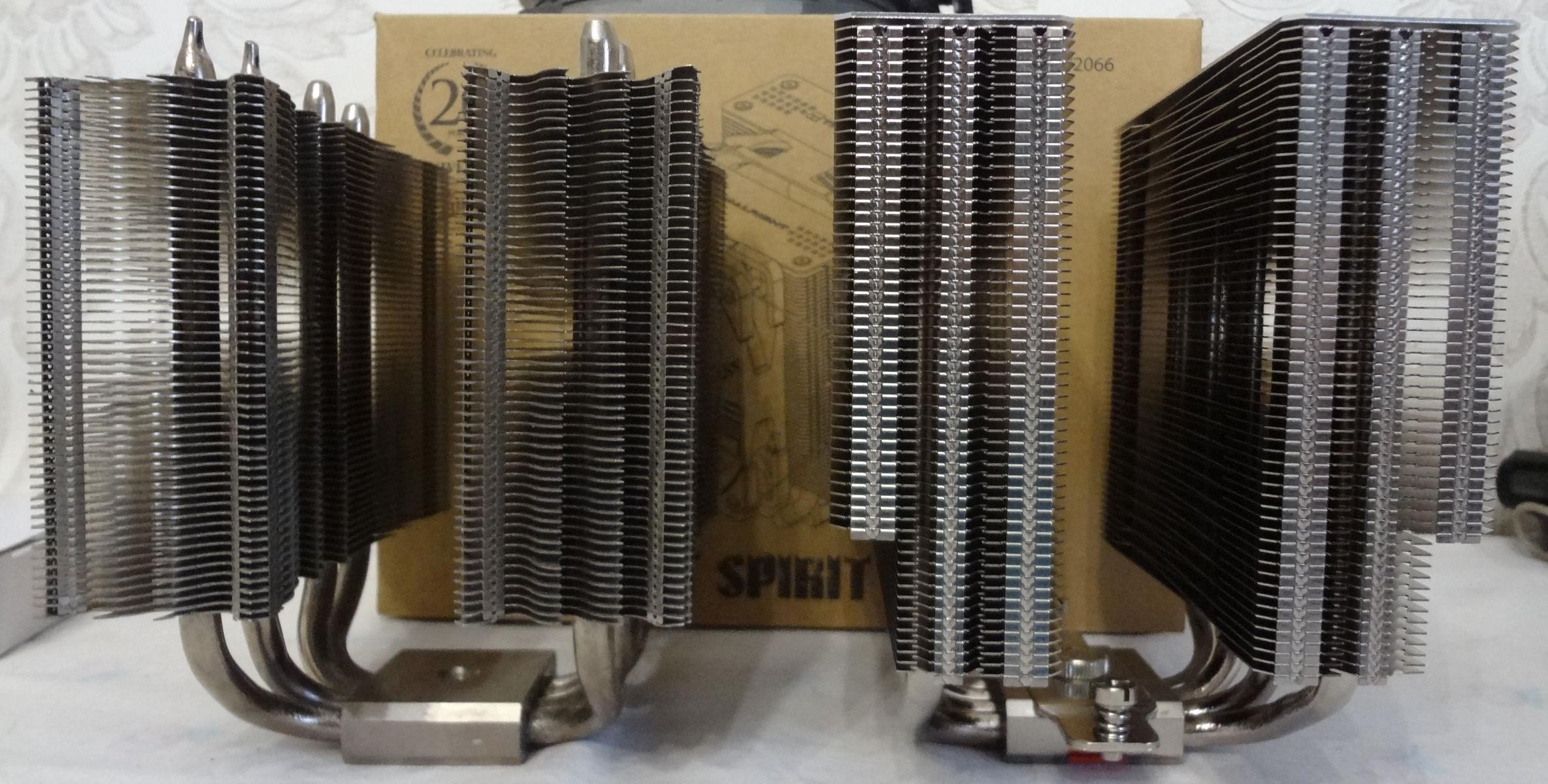

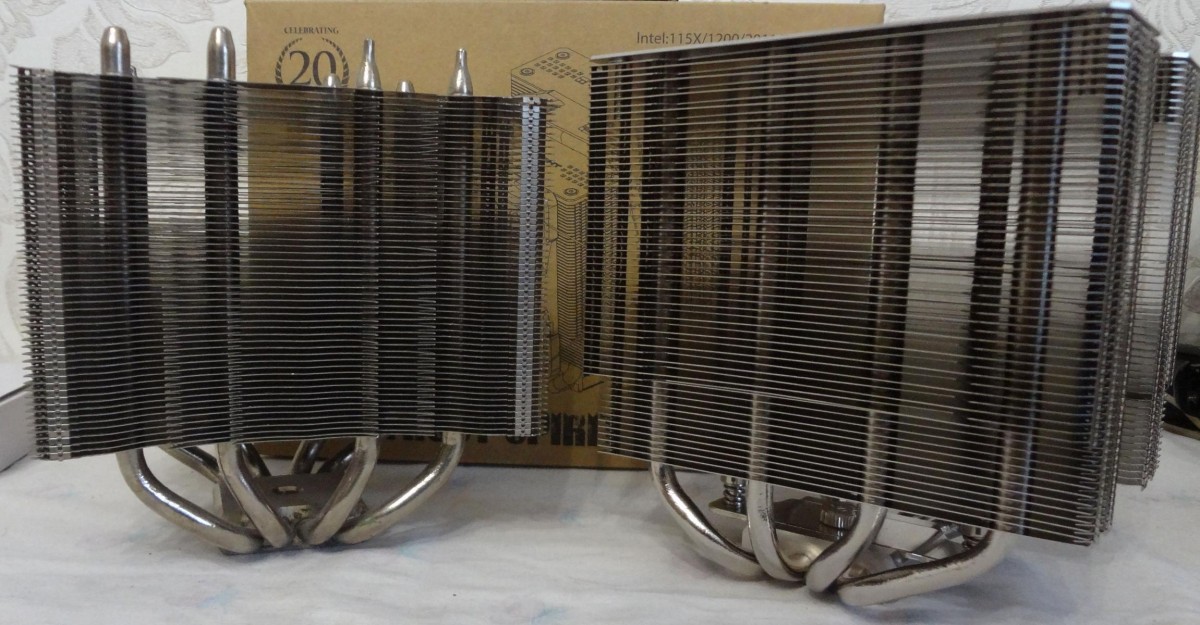

      Frost Spirit 140 и Silver Arrow IB-E Extreme. В тестировании Стрела будет выступать с одним TY-143. Зрение вас не обманывает - Стрела стройнее Ледяного Духа, хотя радиатор у нее шире и чуть выше.

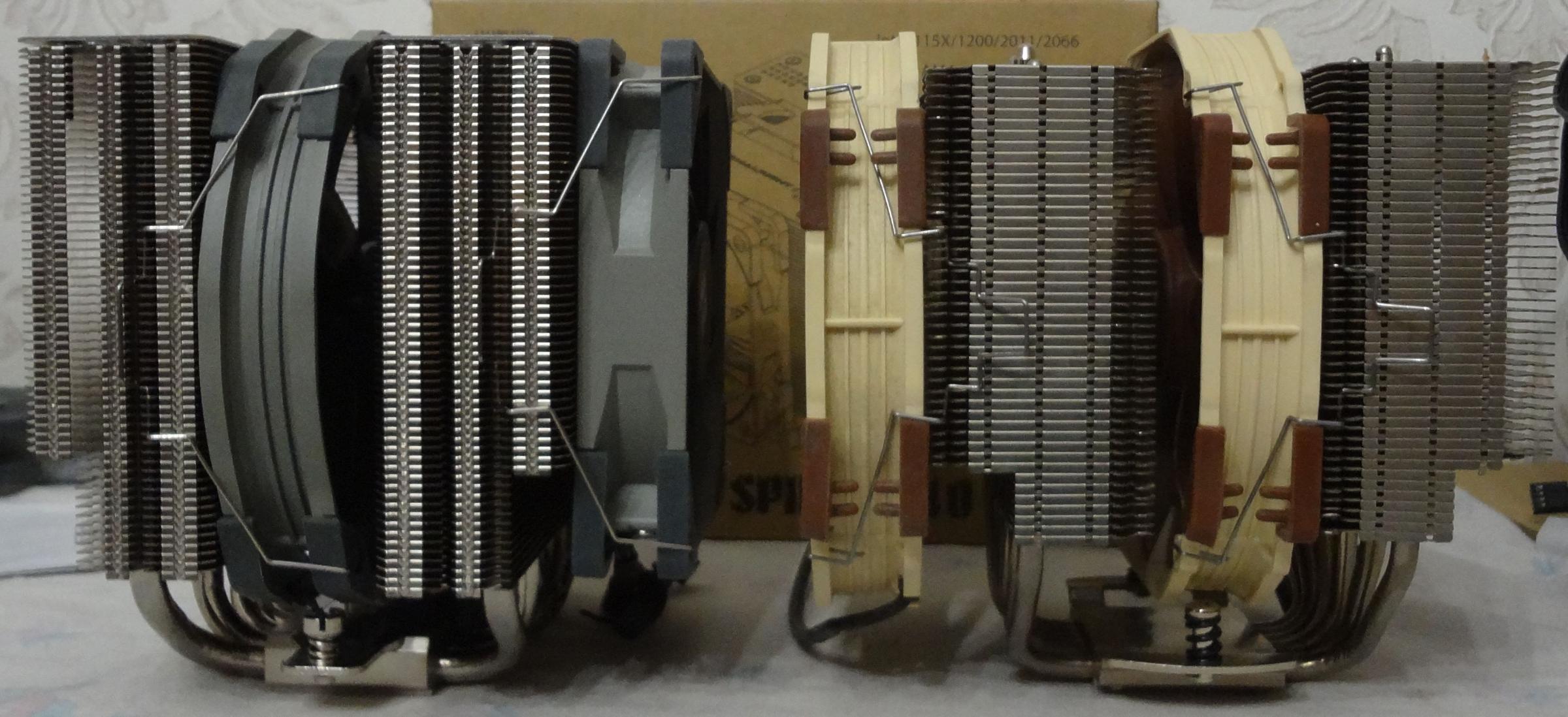

     Frost Spirit 140 и NH-D14. На D-14 используются скобы нового образца.

     Frost Spirit 140 и NH-D15. Конус в основании D15 ощущается тактильно.

Результаты тестирования

  И буквально с места в карьер "Ледяной Дух" начинает демонстрировать свои амбиции, оттесняя в Прайме оба "суперкулера" Ноктуа и как бы намекая Стреле, что неплохо бы "подвинуться". Комплектная пара (TL-C12+TL-D14) подобрана очень удачно - по эффективности они уступают одному TY-143 всего 1°C, при этом значительно выигрывая в показателе шума.

   В целом новичок показывает производительность практически на уровне Серебряной Стрелы, немного уступая ей в производительности.

Итоги

     В целом, у компании Термалрайт получился очень неплохой кулер для охлаждения Ryzen7 и даже Ryzen9. И по умеренной цене.

В плюсы можно выделить :

- хорошее качество сборки

- хорошо обработанное, почти плоское основание

- простая, понятная и быстрая установка кулера

- умеренная цена

- высокая эффективность охлаждения

- выпускается в 3-х цветах (сером, белом и черном), а также с RGB и ARGB вентиляторами

минусы :

- могут попадаться бракованные вентиляторы

- первое поколение было горбатым

   В ценовой категории "до 80$" у Ледяного Духа на текущий момент нет реальных конкурентов, особенно с учетом размеров и производительности. А вот сможет ли он стать полноправным суперкулером - покажет дальнейшее совместное тестирование в пассивном режиме.

П.С. Похоже в ближайшее время рынок суперкулеров ждет серьезный передел. Идеальный суперкулер - величина преходящая, но похоже что некоторые производители об этом забыли. Короли не правят вечно,а вот насколько Ледяной Дух станет новой инкарнацией Адского Пламегасителя вы узнаете уже в ближайшее время.
