Галерея Multi-GPU видеоадаптеров

для раздела Блоги

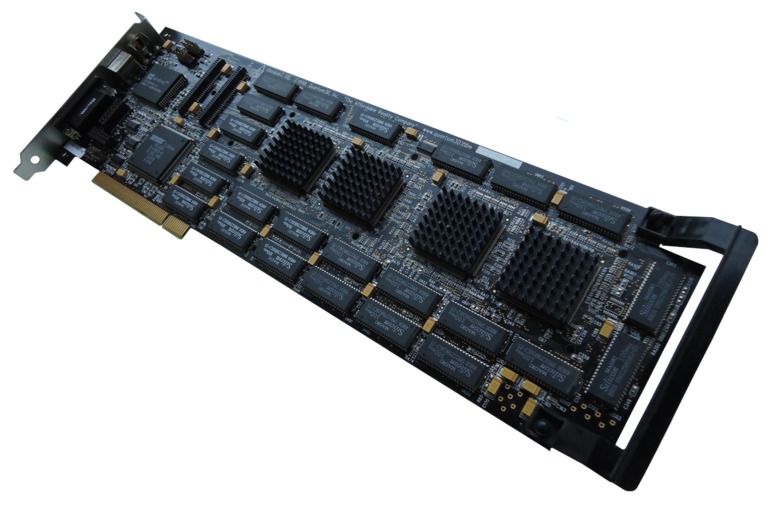

Obsidian 100SB-4440

Quantum3D Obsidian 100SB-4440 объединял в рамках одного 3D-ускорителя два видеопроцессора Voodoo Graphics, которые работали в режиме SLI (расшифровывается иначе, чем NVIDIA SLI). На втором ярусе адаптера располагались не сами видеочипы, как можно было бы подумать, а особые платы (назывались они SHADE) с дополнительными блоками TMU. Помимо чисто 3D варианта, выпускалась и 100SB-4440V версия платы, которая могла похвастать наличием 2D карты AT25 MGV с собственными 2 Mб видеопамяти, таким образом этой модели, в отличие от простой 100SB-4440, не требовалась пара в виде 2D видеокарты, которая обычно подключалась при помощи дополнительного кабеля. Сообщалось, что в некоторых игровых приложениях Obsidian 100SB-4440 на равных боролся с более новыми Voodoo². Так же интересно, что в документации отрывочно упоминалось о возможности объединять пару видеокарт в некое подобие более поздних систем AAlchemy, при помощи Master и Slave версии платы. Рекомендованная стоимость Quantum3D Obsidian 100SB-4440V на момент выпуска равнялась $1895, источник.




Obsidian X-24

Quantum3D Obsidian X-24 включал в себя две платы Voodoo², объединенных в режим Scan Line Interleave (SLI). Видеокарта представляла из себя полноразмерную PCI плату, которая дополнительно имела дочернюю несъемную плату, то есть два ускорителя располагались друг над другом. Каждая из этих плат располагала 12 мегабайтами видеопамяти (суммарный объем составлял впечатляющие по тем временам 24 Мб). Видеокарта была самым быстрым графическим ускорителем своего времени, доступным простому обывателю и в игровых приложениях немного опережала SLI связку из пары обычных Voodoo². Рекомендованная цена видеоадаптера на момент выпуска составляла $650, а за дополнительные $39 можно было заказать специальный вентилятор, который предназначался для обдува первого этажа печатной платы. Обзор и тестирование видеокарты можно посмотреть, пройдя по ссылке.



Obsidian 2 200SB

Quantum3D Obsidian 2 200 SB был профессиональной версией видеокарты Obsidian X-24 и включал в себя все ту же пару плат Voodoo² и 24 Мб общей видеопамяти. Отличием же служило наличие дополнительных разъемов для подключения 2D карты в верхней части платы.



Obsidian 2 200SBi

Графический ускоритель Quantum3D Obsidian 2 200 SBi представлял собой пару видеочипов Voodoo², которые располагались в рамках одной печатной платы и работали в режиме SLI. При помощи специальной платы AAlchemy можно было объединить до четырех Obsidian 2 200 SBi в составе одной системы, которая носила название Mercury. Одиночные видеокарты предлагались в составе графических станций Heavy Metal BX, в то время как квартет Mercury продавался только в составе станции Heavy Metal GX+.


Voodoo 5 5000/5500

Впервые видеочип VSA-100 был представлен компанией в рамках выставки Comdex/Fall '99, проходившей в городе Лас-Вегас. Предполагалось, что новый чип ляжет в основу целой линейки видеокарт, однако первая видеокарта на его основе, вышла лишь летом 2000 года и называлась она Voodoo 5 5500. Особенностью видеоадаптера было использование сразу двух видеочипов VSA-100, которые располагались на одной печатной плате, объем видеопамяти равнялся 64 Мб (32 Мб в случае не вышедшей Voodoo 5 5000). Выпускалась видеокарта в трех вариантах: AGP 2x, PCI и Mac Edition, причем последняя предлагалась только в PCI варианте и отличалась наличием сразу двух видеовыходов, одним из которых был DVI, остальные же модели довольствовались лишь одним разъемом VGA. Был еще и четвертый вариант, существовавший в виде прототипа, его отличительной чертой была укороченная печатная плата, посадочное место под DVI выход и разъем AGP 4x, который, правда, все равно работал только в 2х режиме.  Обзор и тестирование Voodoo 5 5500 можно посмотреть, пройдя по ссылке.


Voodoo 5 6000

Лебединая песня компании - Voodoo 5 6000 предлагала пользователю сразу четыре новейших видеочипа VSA-100, которые должны были функционировать на частоте 166 МГц. Суммарный объем видеопамяти составлял умопомрачительные по тем временам 128 Мб, а из-за того, что видеокарте для работы требовалось больше энергии, чем это позволяла спецификация порта AGP 2х, с ней в комплекте поставлялся специальный внешний блок питания Voodoo Volts. К сожалению, поглощение компанией NVIDIA в декабре 2000 года поставило крест на выходе Voodoo 5 6000 и в серию она не пошла, хотя к тому времени было уже выпущено множество инженерных образцов разных ревизий, часть из которых попала в руки энтузиастов. Более подробно о компании  в общем и о Voodoo 5 6000 в частности, можно почитать тут.

Mercury

Система Quantum3D Mercury состояла из четырех видеокарт Quantum3D Obsidian 2 200SBi и предлагалась в составе графической станции Heavy Metal GX+. Каждая отдельная карта несла на себе пару видеочипов Voodoo², таким образом общее количество видеочипов в системе равнялось восьми, а суммарный объем видеопамяти составлял 96 Мб. Платы Obsidian 2 200SBi выпускались в двух вариантах: первая, ранняя версия, была выполнена на текстолите черного цвета, видеочипы в ее составе функционировали на частоте 100 МГц и каждый из них снабжался индивидуальным радиатором. Второй, серийный, вариант выпускался на текстолите зеленого цвета, частота видеочипов равнялась уже 125 МГц, а за отвод тепла отвечал один общий алюминиевый радиатор. Для объединения четверки видеокарт в систему Mercury использовалась специальная плата-контроллер AAlchemy, которая подобно современным SLI мостикам располагалась в верхней части видеокарт. Несмотря на внушительные размеры и большое количество видеочипов, система Mercury предлагала уровень производительности не особо отличавшийся от такового у пары простых видеокарт Voodoo², работавших в режиме SLI, но ее основным преимуществом было то, что при активации полноэкранного сглаживания она практически не теряла в производительности, источник.




AAlchemy 4116

Quantum3D AAlchemy 4116 упоминалась лишь как возможная опция к таким профессиональным системам, как Heavy Metal GX+ и AAlchemy GX+ и могла похвастать сразу четырьмя видеочипами Voodoo 3. Однако, она никогда не предлагалась к продаже в розницу, ввиду сложности в производстве и из-за выхода на рынок видеочипов VSA-100, которые имели врожденную поддержку SLI и 32-битного цвета. Замечу, что сами видеопроцессоры располагались не под массивным радиатором, как вы могли бы подумать, а с обратной стороны печатной платы, таким образом радиатор отводил тепло лишь от тыльной части видеочипов, источник.



AAlchemy 8132/8164

Графические ускорители Quantum3D AAlchemy 8132 и 8164 были выпущены, как часть особой партнерской программы Mercury Rising, которая предполагала собой замену устаревших Quantum3D Obsidian 2 200SBi в составе систем Mercury. Таким образом всего одна новая плата заменяла сразу четверку старых. AAlchemy 8132 и 8164 имели в своем распоряжении сразу 8 видеочипов VSA-100, при этом первая плата оборудовалась 256, а вторая 512 Мб видеопамяти соответственно, поддерживалась работа до 4 плат одновременно в составе одной системы (32 видеочипа VSA-100), источник + материал от Clear66, опубликованный на страницах ресурса Modlabs.net.








Volari Duo V8

Анонс видеокарты Volari Duo V8 производства компании XGI Technology состоялся на международной выставке Computex 2003, первые же не эталонные платы были представлены лишь в рамках более поздней CeBIT 2004. При своей рекомендованной стоимости в $400-450, графический ускоритель явно был нацелен на борьбу в высшем ценовом сегменте, где безраздельно властвовали Radeon 9800 Pro и GeForce FX 5900 Ultra. В отличии от конкурентов видеоадаптер имел в своем распоряжении сразу два видеочипа, каждый из которых располагал 8 пиксельными и двумя вершинными процессорами, а также восемью текстурными блоками и функционировал на частоте 350 МГц. Особенностью видеокарты было применение 256 Мб продвинутой видеопамяти стандарта DDR2, которая работала на эффективной частоте 900 МГц и должна была хоть как-то скомпенсировать узкую, 128-битную шину памяти. Во многом "благодаря" этой самой прожорливой памяти, видеокарта удивляла неискушенных пользователей наличием сразу двух разъемов дополнительного питания и массивной, по тем временам, системой охлаждения, которая располагалась по обеим сторонам печатной платы. Однако, несмотря на внушительные характеристики, успеха на рынке XGI Volari Duo V8 не снискала: ведь на деле ее производительность в игровых приложениях была дай бог на уровне более дешевых Radeon 9600 XT и GeForce 5700 Ultra, при том, что кое-где решения конкурентов превосходили продукт XGI в два и более раза. Дополняло печальную картину неважное качество 3D графики и проблемы с совместимостью с некоторыми играми. Таким образом, единственными людьми, которых могла заинтересовать XGI Volari Duo V8, были коллекционеры аппаратных редкостей и курьезов. Обзор и тестирование видеокарты можно посмотреть, пройдя по ссылке.












Jaton 6200 Dual

Jaton GeForce 6200 Dual была сугубо профессиональным решением, предназначенным не для заядлых игроманов, а для профессионалов, которым требовался вывод изображения на четыре экрана мониторов одновременно. Видеоадаптер был выполнен на нестандартной печатной плате зеленого цвета и имел в своем распоряжении пару видеочипов NV43, суммарный объем видеопамяти стандарта DDR2 равнялся 1024 Мб. За дополнительное питание отвечал одиночный 6-pin разъем. Особенностью видеоадаптера была возможность его применения в связке с любой материнской платой благодаря устаревшему, но универсальному PCI разъему.


ASUS  6600GT Dual

Компания ASUS представила свое видение двухчиповой 6600GT в рамках международной выставки CeBIT 2005. Согласно информации представленной на официальном слайде, предполагалось, что видеокарта станет первым в мире графическим решением с двумя видеочипами, которое будет поддерживать вывод изображения одновременно на 4 монитора. Этому способствовала пара разъемов DVI, располагавшихся на задней панели видеокарты и специальные разъемы в верхней части печатной платы, к которым подключалась двойка дополнительных VGA разъемов, аналогично таким у серийной ASUS GeForce 7800GT Dual (в ранних новостях об ASUS 6600GT Dual ошибочно предполагалось, что эти разъемы предназначались для объединения пары видеоадаптеров в режим Quad SLI). Помимо дуэта видеочипов NV43 на плате располагалось восемь чипов памяти Samsung с маркировкой K4J55323QF-GC16 и временем выборки 1,6 нс, суммарным объемом 256 Мб. Питание видеокарты осуществлялось посредством одного 6-pin PCI-E разъема дополнительного питания. В серию видеокарта не пошла, ссылка на оригинальную новость.




Gigabyte 3D1 6600GT Dual

Gigabyte была первой компанией, которая представила двухчиповую GeForce 6600GT. Особенностью видеокарты было то, что на старте продаж она была совместима лишь с одной единственной моделью материнской платы - Gigabyte GA-K8NXP-SLI и продавалась с ней в комплекте в огромной коробке, размерам которой позавидуют многие современные продукты серии Republic of Gamers от ASUS. Примечательно, что даже несмотря на такое серьезное ограничение в плане совместимости, видеокарта стала серийным продуктом и добралась до прилавков магазинов. Видеокарта была построена на основе пары видеочипов NV43, каждый из которых обладал собственными 128 Мб видеопамяти стандарта GDDR3 с маркировкой K4J55323QF-GC16 и временем выборки 1,6 нс, таким образом суммарный объем видеопамяти составлял 256 Мб. Производитель немного поднял тактовые частоты видеокарты: частота памяти составляла 570 МГц против стандартных 500 МГц, частоты же ядер составляли стандартные заводские 500 МГц. При рекомендованной стоимости комплекта в $500-550 видеокарта явно была нацелена на конкуренцию с одиночной GeForce 6800GT, но из-за сырости драйверов и уникальности самой видеокарты, борьба происходила с переменным успехом, особенно в высоких разрешениях с использованием полноэкранного сглаживания, где негативно сказывался малый объем установленной видеопамяти. Пожалуй следует отметить факт того, что спустя некоторое время Gigabyte выпустила специальный SLI переключатель, который позволял видеокарте функционировать в паре с любой материнской платой основанной на чипсете nForce 4 SLI, и делал ее более универсальным решением, чем ранее. Обзор и тестирование видеокарты GeForce 6600 GT Dual можно посмотреть тут.





Gigabyte 3D1 XL 6600 Dual

Сразу же вслед за двухчиповой 3D1 GeForce 6600GT Dual, Gigabyte анонсировали похожую плату, но основанную на видеочипах GeForce 6600, которые характеризовались более низкими тактовыми частотами. Новая видеокарта мало чем отличалась от своего старшего собрата, в глаза бросалась лишь слегка измененная конструкция системы охлаждения: размер радиатора полностью повторял таковой у Gigabyte 3D1 6600GT Dual, но место пары вентиляторов занял один, располагавшийся в центре радиатора. Печатная же плата не претерпела совершенно никаких изменений, более того, инженеры Gigabyte не поскупились и снабдили свою 3D1 XL видеопамятью стандарта GDDR3, вместо положенной для простой GeForce 6600 памяти стандарта DDR и не постеснялись поднять частоты видеочипа с 300 до 450 МГц, таким образом подобная карта могла практически на равных соперничать со SLI связкой из пары одиночных GeForce 6600GT. Так же как и старшая модель, Gigabyte 3D1 XL 6600 Dual продавалась только в комплекте с совместимой материнской платой, в роли которой выступала Gigabyte GA-K8N Ultra-SLI. При рекомендованной стоимости в $400 видеокарта могла стать довольно интересной альтернативой одиночной GeForce 6800GT, особенно если учесть, что в ее цену входила достаточно неплохая материнская плата. Ссылка на оригинальную новость.




Leadtek PX6600GT Duo TDH Extreme

Видеокарта Leadtek Duo PX6600GT впервые предстала перед объективами фотокамер в рамках международной выставки CeBIT 2005, а в серию должна была пойти вскоре после проведения выставки Computex 2005. Продукт Leadtek выгодно отличался от своего единственного конкурента в лице Gigabyte 3D1 тем, что не требовал для работы специальной материнской платы, достаточным условием было лишь наличие чипсета nForce 4 SLI. Видеокарта была построена на базе пары видеочипов NV43 которые функционировали на частоте 525 МГц (на 25 МГц выше, чем у Gigabyte 3D1), каждый GPU обладал своими собственными 128-ю мегабайтами видеопамяти стандарта GDDR3, которая функционировала на частоте 1120 МГц, таким образом общий объем видеопамяти составлял 256 Мб. Питание подавалось посредством одного 6-pin PCI-E разъема дополнительного питания, а за вывод изображения отвечала пара разъемов DVI и пара внешних разъемов VGA, которые подключались к видеокарте через специальный коннектор. Рекомендованная стоимость видеокарты составляла $400, обзор и тестирование детища Leadtek можно посмотреть тут.



MSI  Geminium Go 6600

Странная и по-своему уникальная "видеокарта" MSI Geminium Go 6600 была впервые представлена на выставке CES 2006. По сути дела, изделие MSI являлось PCI Express x16 адаптером для настольного компьютера, который позволял задействовать в режиме SLI два мобильных графических модуля формата MXM, которые находили применение в ноутбуках с дискретной графикой. В представленном на CES экземпляре использовалась пара модулей GeForce Go 6600, каждый модуль располагал собственными 256 Мб видеопамяти и функционировал на частотах 300 МГц для ядра и 600 МГц для видеопамяти. В серию видеокарта не пошла, но в сети имеется обзор видеокарты, который можно посмотреть, пройдя по ссылке.






ASUS  6800 GT Dual

Компания ASUS представила свой двухчиповой прототип, использовавший пару видеочипов NV45, еще в рамках зимней выставки CeBIT 2005, правда в то время предполагался выпуск не GeForce 6800 GT Dual, а GeForce 6800 Ultra Dual. Примечательно, что в ASUS планировали выпускать свою видеокарту с частотами даже бОльшими, нежели те, которыми располагала одиночная GeForce 6800 Ultra: 430 МГц для видеочипов и 1120 МГц для памяти, против заводских 400/1100 МГц, которыми характеризовался одночиповой флагман. Уже к моменту проведения выставки Computex 2005 видеокарта приобрела статус рабочего образца, однако в серию разогнанная Ultra версия не пошла. Причин может быть много: возможно крест на выходе столь амбиционного продукта поставил выход нового одночипового флагмана в лице GeForce 7800GTX и компания решила не создавать ей внутреннего конкурента, а может быть дело было в недостаточном количестве годных видеочипов, способных работать на столь высоких тактовых частотах. Как бы то ни было, в серию пошла менее амбициозная GT версия ускорителя. Видеоадаптер имел в своем распоряжении пару видеочипов NV45, которые функционировали на частоте 350 МГц, частоты видеопамяти стандарта GDDR3, суммарный объем которой составлял 512 Мб, а время выборки 1,6 нс, составляли 500 МГц. Дополнительное питание подавалось посредством пары 6-pin PCI-E разъемов, а за вывод изображения отвечало два DVI разъема. Отдельно стоит отметить, что изначально видеокарта была совместима далеко не со всеми моделями материнских плат и со временем ASUS (как и Gigabyte в случае своей 3D1 6600GT) представила специальный SLI переключатель. Предполагалось, что он позволит использовать видеокарту в паре с ранее несовместимыми материнскими платами. Обзор и тестирование ASUS GeForce 6800GT Dual можно посмотреть тут и тут.






Gigabyte 3D1 6800GT Dual

Видеокарта 3D1 Geforce 6800GT Dual была представлена компанией Gigabyte в рамках выставки Computex 2005. Инженеры компании изначально проектировали именно GT версию, в отличии от ASUS и MSI, которые намеривались выпустить монстроподобную двухчиповую GeForce 6800 Ultra, но в итоге потерпели фиаско, в первом случае ограничившись выпуском более скромной GT версии, а во втором и вовсе отказавшись от серийного производства. В итоге видеоадаптер производства Gigabyte получился достаточно интересным: в отличии от творения ASUS видеокарта оказалась достаточно компактной, шутка ли, длина авианосца USS ASUS составляла ошеломительные по тем временам 300 мм, в то время как Gigabyte довольствовался более скромными 260 мм, во многом благодаря тому, что инженеры компании не поленились расположить 512 Мб видеопамяти стандарта GDDR3 по обеим сторонам печатной платы. Правда "короткая" печатная плата слегка омрачалась массивной системой охлаждения, высота которой составляла аж 50 мм. Видеокарта изначально была выпущена с фабрично повышенными частотами: 370 МГц для видеочипов и 1060 МГц для памяти, против эталонных 350/1000МГц. В отличии от все тех же ASUS и MSI, адаптер располагал лишь одним разъемом дополнительного питания, который, возможно, сыграл с ним злую шутку: ведь видеокарта обладала весьма скромным разгонным потенциалом. Gigabyte 3D1 GeForce 6800GT Dual была лишена многих детских болезней, которые были свойственны ранним младшим картам серии 3D1, основанным на видеочипах NV43, так, для работы изначально не требовалась специфическая материнская плата, хотя необходимость наличия у материнской платы поддержки технологии NVIDIA SLI никто не отменял. Обзор и тестирование видеокарты Gigabyte 3D1 GeForce 6800GT Dual можно посмотреть, пройдя по ссылке.








MSI  6800 Ultra Dual

Компания MSI тоже решила не отсиживаться в стороне и, вслед за ASUS и Gigabyte, представила на выставке Computex 2005 свою версию двухчиповой видеокарты, построенной на основе пары видеочипов NV45. Инженеры MSI решили не мелочиться и снабдили свою видеокарту сразу 1 Гб видеопамяти стандарта GDDR3, более того, в верхней части ускорителя находился разъем SLI, который потенциально позволял организовать беспрецедентно быструю по тем временам Quad SLI конфигурацию, обладавшую невероятным суммарным объемом видеопамяти в 2 Гб! В конструкции системы охлаждения использовалось шесть тепловых трубок, а сама система охлаждения была разнесена по обеим сторонам печатной платы, дополнительное питание подавалось посредством пары 6-pin PCI-E разъемов питания. Отдельно стоит отметить факт того, что инженеры MSI, в отличии от своих коллег из ASUS, умудрились уместить пару NV45 на печатной плате более или менее вменяемого размера, что положительным образом сказалось бы на совместимости адаптера с различными моделями корпусов системных блоков. К несчастью, скорый выход GeForce 7800GTX не дал амбициозным планам MSI сбыться и в серию видеокарта не пошла.















MSI  Geminium Go 7600

Творение сумрачных немецких тайваньских гениев компании MSI повторно предстало перед публикой в рамках выставки Computex 2006. Инженеры время даром не теряли: печатная плата "видеокарты" была подвергнута серьезной доработке: MXM модули теперь располагались по обеим сторонам платы, что положительным образом сказалось на ее размерах. Место пары модулей, основанных на видеочипах NV43M (GeForce Go 6600) заняли новые, основанные на G73 (GeForce Go 7600). Концепция самой "видеокарты" не изменилась: она по прежнему представляла из себя своеобразный PCI Express х16 адаптер для настольного компьютера, который позволял задействовать в режиме SLI два мобильных графических модуля формата MXM. Отдельно отмечу, что на стенде MSI демонстрировалась и версия оборудованная лишь пассивной системой охлаждения. Обзор и тестирование MSI Geforce Geminium Go 7600 можно посмотреть тут.







Galaxy  7600GT Dual Masterpiece

Компания Galaxy официально анонсировала графический адаптер Galaxy Masterpiece Dual 7600 GT в рамках выставки Computex 2006. Необычность видеокарты (ровно как и ее старшего собрата в лице Galaxy 7900 GT Dual) заключалась в том, что производитель разместил на одной PCB сразу два графических процессора NVIDIA GeForce 7600GT. На каждый из GPU приходилось по 256 Мб 1,2 нс видеопамяти стандарта GDDR3 со 128-битным интерфейсом, что, правда, не мешало маркетологам Galaxy гордо заявлять о 256 битной шине. Видеочипы G73 функционировали на частоте 560 МГц, а видеопамять на частоте 1400 МГц, дополнительное питание подавалось посредством одного 6-pin PCI-E разъема. Рекомендованную цену предполагалось установить на отметке в 450 евро, но в итоге в серию видеокарта Galaxy Masterpiece Dual 7600 GT не пошла, более подробные фотографии печатной платы можно посмотреть, пройдя по ссылке.






ASUS  7800GT Dual

Видеокарта ASUS GeForce 7800GT Dual была впервые представлена далекой осенью 2005 года, вскоре после летнего анонса 7-го поколения видеокарт NVIDIA. Компания решила не затягивать с выпуском своего монстра (как в случае с GeForce 6800GT Dual) и вскоре после анонса появились его первые обзоры. Сердцем видеокарты служила пара видеочипов G70, выполненных по 110 нм техпроцессу, в распоряжении каждого из которых имелось 256 Мб видеопамяти стандарта GDDR3. Стоит отметить, что несмотря на использование видеопроцессоров характерных для GeForce 7800GT, их частоты были установлены на уровне GTX версии: 430 МГц для ядра и 1200 МГц для памяти соответственно. Из-за высокого по тем временам потребления электроэнергии, видеокарта поставлялась в комплекте со специальным внешним блоком питания, коннектор которого прятался под верхним ребром жесткости.

В этот раз инженерам ASUS удалось уместить свой тандем в рамках куда более скромной, 250 мм печатной платы (камень в огород GeForce 6800GT Dual с ее 310 мм длины). Интересной особенностью видеокарты было и то, что несмотря на отсутствие разъемов MIO, у пользователей все же была возможность объединить мощь пары видеокарт в режиме Quad SLI. Все, что для этого требовалось - это материнская плата с парой PCI-E х16 слотов, да драйвер ForceWare 77.77 из комплекта поставки видеокарты. Видеокарта была выпущена ограниченным тиражом в 2000 экземпляров. Обзор и тестирование ASUS GeForce 7800GT Dual можно посмотреть тут и тут.





Galaxy  7900GT Dual Masterpiece

Galaxy GeForce 7900GT Dual впервые предстала перед объективами фотокамер в рамках выставки Computex 2006. В отличии от инженеров NVIDIA, их коллеги из Galaxy ухитрились разместить пару полноценных видеочипов G71 в рамках одной печатной платы. Помимо пары GPU, видеокарта была оборудована 1 Гб видеопамяти стандарта GDDR3. Обращает на себя внимание и факт того, что частоты видеокарты существенно отличались от таковых у одиночной GeForce 7900GT: частота ядра составляла 607 Мгц, а памяти, которая характеризовалась временем выборки 1,2 нс - 1520 Мгц, против стандартных 450/1320 МГц, характерных для одночипового собрата и 500/1200 МГц, для референсной GeForce 7950 GX2. Продукт от Galaxy превосходил эталонную плату от NVIDIA по всем параметрам, даже рекомендованная цена была ниже - $599 против $600. Но помимо множества плюсов у Galaxy GeForce 7900GT Dual были и минусы: видеокарта была совместима только с материнскими платами, основанными на чипсете NVIDIA nForce 4 SLI, также у видеокарты отсутствовал разъем MIO, что сразу же перечеркивало возможность сборки Quad SLI конфигурации, в итоге недостатки перевесили достоинства и в серию видеокарта не пошла. Но, к счастью, один из рабочих предсерийных образцов попал в руки журналистов сайта Guru3D, и благодаря этому у нас есть возможность посмотреть обзор и тестирование этой, без сомнения, интересной видеокарты.





NVIDIA 7900 GX2

Впервые видеокарта GeForce 7900 GX2 была представлена компанией Foxconn на выставке CeBIT 2006. Видеоадаптер предназначался к использованию только в составе готовых систем производства компаний DELL и Hewlett Packard. К примеру, пара таких карт устанавливалась в систему Dell XPS 600 Renegade стоимостью в $10000, а компания Alienware в своей системе Alienware Aurora ALX пошла еще дальше, снабдив GeForce 7900 GX2 водоблоками и установив ценник на отметке в $14800. Видеокарты GeForce 7900 GX2 никогда не выпускались отдельно от готовых систем, хотя некоторые производили шли на хитрость, продавая карты в составе Barebone систем, которые помимо парочки 7900 GX2, включали блок питания Tagan мощностью 900 Вт, материнскую плату Asus A8N32-SLI Deluxe и корпус Akasa, все это безобразие предлагалось по цене от $2200 до $2500. Видеокарта GeForce 7900 GX2 была построена на базе пары видеопроцессоров GeForce G71, которые функционировали на частоте 500 МГц (против 650 МГц у одиночной 7900 GTX). Каждый GPU располагал 512-ю мегабайтами видеопамяти стандарта GDDR3, которая функционировала на частоте 1200 МГц и сообщался с ней посредством 256 битной шины памяти. Видеокарта была оборудована SLI разъемом для объединения пары адаптеров в режим Quad SLI. Обзор системы, построенной на базе пары GeForce 7900 GX2, можно посмотреть тут и тут.








NVIDIA 7950 GX2

Двухчиповой GeForce 7950 GX2 предназначенный, в отличие от вышеупомянутой 7900 GX2, для продажи "простым смертным", был представлен в рамках международной выставки Computex 2006, рекомендованная цена на момент анонса составляла $600. Так же как и 7900 GX2 видеокарта была построена на базе пары видеочипов G71, выполненных по 65 нм техпроцессу, каждый видеочип обладал собственными 512-ю мегабайтами видеопамяти стандарта GDDR3, а частоты ядра и памяти не отличались от таковых у GeForce 7900 GX2. Инженеры NVIDIA проделали большую работу, уместив всю мощь 7900 GX2 в более короткой и дешевой 7950 GX2. Так же как и ее предшественница, карта несла на себе SLI разъем, позволявший объединять пару видеоадаптеров в режим Quad SLI при наличии соответствующей материнской платы. Все выпущенные видеокарты были построены на основе эталонного дизайна, разработанного инженерами NVIDIA, правда среди них встречались и экземпляры с повышенными на заводе частотами, к примеру XFX серии XXX, разогнанная производителем до 570 МГц по ядру.

Единственной компанией (помимо Club3D, планировавшей собственную версию), которая хоть что-то сделала с эталонной GeForce 7950 GX2, была EVGA, которая оснастила свою GeForce 7950 GX2 Black Pearl водоблоком и повысила ее частоты до 600 МГц по ядру и 1400 МГц по памяти. Обзор и тестирование видеокарты GeForce 7950 GX2 можно посмотреть тут, тут и тут.









Jaton 8400 GS Dual

Jaton GeForce 8400 GS Dual, как и Jaton 6200 Dual является гостем из профессионального сегмента. На короткой печатной плате зеленого цвета располагалась пара видеочипов G86, каждый из которых мог похвастать 512 Мб видеопамяти стандарта DDR2, таким образом суммарный объем памяти равнялся 1024 Мб. Дополнительное питание видеокарте подавалось посредством одиночного 6-pin разъема, а сама она подключалась через разъем PCI. Помимо стандартной версии, компания Jaton выпускала и низкопрофильный вариант адаптера.



NVIDIA Quadro NVS 420

Профессиональная видеокарта Quadro NVS 420 располагала парой видеочипов G98 (GeForce 8400 GS A2) и 512 Мб видеопамяти стандарта GDDR3 и была предназначена для одновременного вывода изображения на несколько экранов мониторов. Для этого на задней панели видеоадаптера располагался специальный разъем VHDCI, который, посредством специального переходника, поддерживал работу до 4 дисплеев разрешением 1920 х 1080 одновременно.












NVIDIA 9800 GX2

Слухи о выходе видеокарты GeForce 9800 GX2 начали появляться еще в конце 2007 года. Постепенно в сети начала появляться информация, касающаяся нового флагмана, саму же видеокарту планировали представить на февральской выставке CeBIT 2008, но потом дату анонса перенесли на более позднее число и в итоге релиз состоялся только 18 марта 2008 года. Сама видеокарта задумывалась, как своеобразный ответ NVIDIA на выход Radeon HD 3870 Х2. Карту отличала необычная конструкция: инженеры NVIDIA не смогли уместить оба видеочипа на одной печатной плате, но при этом не использовали наработки более ранней GeForce 7900 GX2. Вместо того, чтобы, как раньше, разместить печатные платы друг над другом и снабдить каждый чип собственным кулером, инженеры повернули обе платы "лицом" друг к другу и разработали одну общую систему охлаждения, которая отвечала за отвод тепла сразу от обоих печатных плат. Как результат, графический ускоритель своим внешним видом стал напоминать своеобразный ч0рный кирпич.

Адаптер имел в своей основе дуэт видеочипов G92, произведенных по 65 нм технологии, частоты видечипов были занижены до 600 МГц, чтобы вписать карту в установленный тепловой пакет. Общий объем установленной видеопамяти стандарта GDDR3 равнялся 1024 Мб, то есть на каждый отдельный видеочип приходилось 512 Мб собственной видеопамяти. Видеокарта вышла быстрой, сложной и очень горячей, не удивительно, что многие владельцы устанавливали на нее водяное охлаждение, а такие производители, как, например, EVGA, выпускали свою версию эталонного варианта GeForce 9800 GX2 с фабрично установленным водоблоком. К сожалению, инженеры NVIDIA снабдили видеокарту слишком малым количеством видеопамяти (то ли из соображений экономии, то ли в преддверии выхода 200й серии), поэтому в высоких разрешениях тот же GTX 280, который вышел через несколько месяцев после анонса 9800 GX2, смотрелся более уверенно и имел задел на будущее, которым 9800 GX2 не обладал. Обзор и тестирование NVIDIA GeForce 9800 GX2 можно посмотреть, пройдя по ссылке.




NVIDIA Quadro FX 4700 X2

Редкий гость из профессионального сегмента, более того, Quadro FX4700 X2 - лишь одна из трех профессиональных двухчиповых видеокарт производства NVIDIA (вторая - Quadro FX4500 X2 внешне полностью копировала GeForce 7900 GX2). Видеокарта интересна тем, что будучи полным аналогом настольной GeForce 9800 GX2, в ней использовался совершенно иной подход к проблеме отвода тепла: вместо одного общего кулера, который отводил бы тепло сразу от обоих видеопроцессоров, инженеры NVIDIA решили пойти по консервативному пути, который ранее был опробован на примере Quadro FX 4500 X2 и 7950 GX2. Каждый видеочип Quadro FX 4700 X2 обладал своим собственным радиатором, который помимо ядра накрывал собой и чипы памяти. В основе карты лежали все те же видеочипы G92, которые использовались и в настольной версии. Каждый из них имел в своем распоряжении 128 потоковых процессоров и функционировал на частоте 500 МГц (на 100 МГц меньше, чем у настольной 9800 GX2). Примечательно, что в случае профессионального решения, NVIDIA не пожадничала и снабдила видеокарту сразу двумя гигабайтами видеопамяти стандарта GDDR3, правда функционировала она на меньшей, относительно GeForce 9800 GX2, частоте - 1600 МГц против 2000 МГц.













Galaxy GTS 250 Dual

Шла зима 2010 года, уже почти полгода как состоялся релиз видеокарт Radeon серии HD5000, но этот факт не смущал компанию Galaxy, которая внезапно решила представить свою двухчиповую видеокарту GeForce GTS 250 Dual. Рабочий прототип имел в своей основе пару 65 нм видеочипов G92, каждый из которых располагал 512 Мб видеопамяти стандарта GDDR3, частоты прототипа равнялись 600 МГц для ядра и 2000 МГц для 0,8 нс памяти соответственно, а за отвод тепла отвечала массивная трехслотовая система охлаждения. Отдельно отмечу, что система охлаждения была не просто трехслотовой: сама видеокарта занимала лишь два слота расширения, однако ее вентиляторы располагались на специальной, отдельной плате, которая подключалась к материнской плате посредством PCI-E 1x разъема, таким образом увеличивая суммарную высоту видеокарты до трех слотов. Дополнительное питание подавалось посредством двух 6-pin PCI-E разъемов, а фотографии печатной платы прототипа можно посмотреть, пройдя по ссылке.


Предсерийный же образец Galaxy GTS 250 Dual мог похвастать парой видеочипов G92b с низким энергопотреблением, а суммарный объем видеопамяти вырос с 1024 Мб до 2048 Мб GDDR3. Благодаря применению 55 нм GPU, инженеры Galaxy получили возможность существенно уменьшить габариты системы охлаждения, теперь видеокарта обходилась лишь парой вентиляторов, вместо прежних трех, да и длина печатной платы немного уменьшилась. Ни прототип, ни предсерийный образец не были оборудованы разъемом для подключения SLI мостиков. Так уж вышло, что именно первый прототип попал на тестирование к сотрудникам сайта Expreview, о производительности же и частотах предсерийного образца остается лишь догадываться, потому что в серию видеокарта не пошла.







Zotac GTS 250 Dual

Еще зимой, вслед за анонсом двухчиповой Galaxy GTS 250, компания Zotac дала понять, что работает над собственным вариантом GeForce GTS 250 Dual, предоставив соответствующее схематичное изображение печатной платы. Шло время, уже вышла долгожданная GeForce GTX 480 и о продукте Zotac все забыли, однако не забыла сама Zotac, представив финальный вариант своей видеокарты в августе 2010 года. Как и в случае предсерийного образца от Galaxy, сердцем карты служила пара видеочипов G92b, выполненных по 55 нм техпроцессу, а суммарный объем видеопамяти стандарта GDDR3, со временем выборки 1,0 нс, составлял 1024 Мб. За отвод тепла отвечала двухслотовая система охлаждения, оборудованная двумя 80 мм вентиляторами. Дополнительное питание подавалось посредством пары 6-pin PCI-E разъемов. Несмотря на заявления Zotac о полной готовности видеокарты к выходу, серийным продуктом видеокарта так и не стала.





EVGA GTX 275 CO-OP PhysX Edition

Необычная видеокарта GeForce GTX 275 CO-OP была представлена в ходе специальной презентации, которая была организована компанией EVGA совместно с NVIDIA в ночь на 1 ноября 2009 года (праздник Хэллоуин). Отличительной особенностью видеокарты было то, что на одной печатной плате располагалось два совершенно разных видеочипа. Ими стали изготавливаемые по 55 нм технологии GT200b и G92b, причём первый располагал видеопамятью GDDR3 объёмом 896 Мб с 448-битным интерфейсом, а второй имел 384 Мб аналогичной по типу памяти, но уже со 192-битным интерфейсом. Таким образом, создатели планировали для обработки графики использовать всю мощь GeForce GTX 275 с 240 потоковыми процессорами и частотной формулой 633/1296/2268 МГц (ядро, шейдерные блоки/память), а для расчётов физических эффектов (технология NVIDIA PhysX Technology) задействовать вычислительные ресурсы GeForce GTS 250 со 128 потоковыми процессорами и рабочими частотами 738/1836/2200 МГц. Рекомендованная стоимость необычного тандема на момент релиза составляла $350. Обзор и тестирование видеокарты можно посмотреть тут. Источник новости.






NVIDIA GTX 295

Видеокарта NVIDIA GeForce GTX 295 была представлена публике 8 января 2009 года, в качестве ответа на Radeon HD 4870 X2, который, правда, вышел полугодом ранее... Очевидно, что столь поздний анонс был связан с весьма горячим нравом видеочипов GT200 и компании пришлось отложить выпуск карты до выхода его обновленной версии, выполненной по 55 нм техпроцессу - GT200b. Графический ускоритель очень напоминал предыдущий двухчиповой флагман - GeForce 9800 GX2: в наличии была все та же пара печатных плат, обращенных друг к другу, а для отвода тепла использовалась общая система охлаждения, которая располагалась между ними. Примечательно, что в случае GeForce 9800 GX2 NVIDIA сэкономила лишь на объеме набортной видеопамяти, в случае же с GTX 295 урезанию подверглись не только сами видеочипы, которые потеряли четверку блоков растеризации (их количество уменьшилось с 32 до 28), но и шина видеопамяти, которая сузилась с 512 бит до 448 бит, соответственно уменьшился и общий объем набортной памяти с возможных 2048 Мб до 1792 Мб. К тому же частота самой памяти стандарта GDDR3 была существенно ниже, чем у основанного на том же видеочипе одиночного GeForce GTX 285.

Отдельно стоит упомянуть и весьма горячий нрав видеокарты, ведь по температурам GTX 295 умудрился переплюнуть даже своего соперника из красного лагеря в лице Radeon HD 4870 X2, который до этого считался абсолютным чемпионом в плане тепловыделения. Из-за высокого нагрева многие производители, среди которых были EVGA, Zotac и BFG, снабжали свои версии видеокарты водоблоками. BFG и вовсе решили не размениваться по мелочам и представили GeForce GTX 295 H2OC Limited Edition, который отличался наличием замкнутой системой охлаждения производства CoolIT, предлагался такой комплект по рекомендованной стоимости в $799, в то время как эталонная карта стоила $599. Обзор и тестирование GeForce GTX295 можно посмотреть, пройдя по ссылке.







NVIDIA GTX295 Single

В рамках летней выставки Computex 2009 многие партнеры NVIDIA представили свои варианты одноплатной версии GeForce GTX 295, правда отличались они лишь наклейкой на кожухе системы охлаждения, да коробкой с комплектом поставки. С технической точки зрения обновленная GTX 295 мало чем отличалась от своего двухпалубного собрата, вышедшего полугодом ранее и являлась своего рода работой над ошибками, которая, к тому же, позволяла уменьшить себестоимость самой видеокарты. Не изменились и частоты: пара 55 нм видеочипов NVIDIA GT200b функционировала на частоте 576 МГц, видеопамять же стандарта GDDR3 довольствовалась частотой 2016 МГц. Единственным отличием новой ревизии GeForce GTX 295 было отсутствие разъема HDMI на задней панели видеокарты.

Несмотря на удачность новой системы охлаждения, некоторые производители решили не ограничиваться выпуском чисто референсной модели видеокарты и снабжали свои варианты различными Full Cover водоблоками, в число этих производителей входили Inno3D, BFG и EVGA. Обзор и тестирование одноплатной GeForce GTX 295 можно посмотреть, пройдя по ссылке.





ASUS   GTX 295 MARS Limited Edition

Видеокарта GTX 295 MARS была представлена компанией ASUS в рамках выставки Computex 2009. Несмотря на название, карта ASUS серьезно отличалась от эталонной версии GTX 295. Во-первых, инженеры ASUS применили в своем детище полноценные видеочипы GT200b с полным набором ROP. Во-вторых, был увеличен суммарный объем видеопамяти стандарта GDDR3 с 1792 Мб до 4096 Мб, а шина доступа памяти расширилась с 448 бит до 512 бит соответственно. В-третьих, были серьезно увеличены тактовые частоты графической карты: видеочипы функционировали на частоте 648 МГц, а память на 2400 МГц. Таким образом ASUS MARS технически представлял из себя пару GeForce GTX 285, которые работали в режиме SLI и требовали для подключения лишь один разъем PCI-E x16. Видеокарта была выпущена ограниченным тиражом в 1000 экземпляров, а ее обзор и тестирование можно посмотреть, пройдя по ссылке.

















EVGA GTX 460 2Win

Еще в рамках международной выставки CES, проходившей в начале 2011 года, компанией EVGA демонстрировался прототип загадочной двухчиповой видеокарты. Примечательно, что EVGA не обозначала принадлежность своего детища к какой либо существующей серии, поэтому простым посетителям оставалось лишь гадать, что было перед ними: двухчиповая GTX 460, GTX 560, либо может быть даже еще не анонсированная GTX 590! Тайное стало явным лишь в марте 2011 года, когда EVGA официально представили видеокарту GeForce GTX 460 2Win. Видеоадаптер основывался на паре графических процессоров NVIDIA GF104, которые функционировали на частоте 700 МГц (немногим выше стандартных 675 МГц). Каждый видеопроцессор обладал собственным 1 Гб памяти стандарта GDDR5 и сообщался с ней посредством 256 битной шины. Длина печатной платы составляла 293 мм, а дополнительное питание подавалось посредством пары 8-pin PCI-E разъемов. При рекомендованной стоимости в $430 видеокарта позиционировалась как конкурент для одиночной GeForce GTX 580. Обзор и тестирование видеокарты EVGA GeForce GTX 460 2Win можно посмотреть, пройдя по ссылке.


Zotac  GTX 460 Dual

Прототип двухчиповой GeForce GTX 460 производства Zotaс был запечатлен сотрудниками сайта Expreview осенью 2010 года. Видеокарта имела в своей основе пару видеочипов GF104, каждый видеочип располагал 1024 Мб видеопамяти стандарта GDDR5 и сообщался с ней посредством 256 битной шины. Помимо пары GPU, чипов памяти и разъема MIO, на печатной плате была распаяна специальная микросхема NVIDIA nForce 200, которая отвечала за распределение линий PCI-E между видеочипами. Дополнительное питание подавалось посредством пары 8-pin PCI-E разъемов. За вывод изображения отвечал квартет разъемов DVI. Частоты видеокарты так и остались неизвестными, так как в серийное производство она не пошла. Ссылка на оригинальную новость.





Galaxy  GTX 470 Co-op

Трудно сказать, насколько популярной была гибридная видеокарта GTX 275 Co-op PhysX производства EVGA, однако ее существование явно задело за живое Galaxy, поскольку компания отважилась представить свою версию подобного ускорителя в рамках выставки Computex 2010. Инженеры Galaxy пошли по проторенной дорожке и идейно GeForce GTX 470 Co-op полностью копировал изделие компании EVGA, с той лишь разницей, что место видеочипа GT200b занял более продвинутый GF100, обладавший поддержкой DirectX 11 и на плечи которого возлагалась обработка графических данных, а место G92b занял GF215 предназначавшийся исключительно для обработки игровой физики. Никуда не делся и чип nForce 200, который отвечал за согласованную работу видеочипов. Как и GTX 275 Co-op, видеокарта оборудовалась парой разъемов дополнительного питания и несла на себе два разъема MIO, для обеспечения возможности объединения пары видеадаптеров в режиме SLI. За коммуникационные возможности отвечала двойка разъемов DVI и один Mini HDMI. В серию видеокарта не пошла.






Galaxy GTX 470 Dual

До начала международной выставки Computex 2010 в Сети постоянно появлялись слухи о том, что NVIDIA собирается выпустить двухчиповую видеокарту GeForce GTX 490, основанную на паре новых графических чипов GF104. По сравнению с GF100, этот чип должен был обладать более низким уровнем энергопотребления и меньшей площадью ядра. Считалось, что на базе двух чипов GF100 создать видеокарту невозможно. Однако компания Galaxy готова была опровергнуть это утверждение, представив на своем стенде прототип двухчипового варианта GeForce GTX 470. Интересно, что Galaxy снабдила свою видеокарту SLI разъемом, что предполагало возможность объединения парочки таких "монстров" в режиме Quad SLI. Длина печатной платы приближалась к 300 мм, а за дополнительное питание отвечало два восьмиштырьковых разъёма, на задней панели были расположены три разъема DVI. Как это обычно бывает, амбициозным планам не суждено было сбыться и дальше прототипа дело не пошло, в серию видеокарта не пошла.






ASUS  GTX 480 Dual (ex MARS II)

В одном из давних интервью ресурсу bit-tech представитель компании ASUS признался, что если они и будут разрабатывать двухчиповую карту, основанную на видеочипах NVIDIA семейства Fermi, то эта видеокарта будет основана на полноценной, старшей версии GPU - GF100, а не на младшей GF104, на которой были основаны видеокарты серии GTX 460. Вскоре после этого интервью в сеть утекли изображения некоей двухчиповой видеокарты ASUS, основанной на видеочипах, которые использовались в GeForce GTX 480 (GF100-375-A3). Помимо пары чипов GF100, на длинной печатной плате располагалась специальная микросхема NVIDIA nForce 200, отвечавшая за разделение линий PCI-E и совместную работу чипов. Объем установленной видеопамяти стандарта GDDR5 равнялся 3072Мб (по 1536 Мб для каждого GPU). Питание видеокарте подавалось посредством трех 8-pin PCI-E разъемов. Возможно, видеокарта должна была стать частью серии Republic of Gamers, но задуманному не суждено было воплотиться в виде серийного продукта, так как скорый анонс видеочипа GF110 поставил под вопрос целесообразность создания двухчиповой платы, основанной на паре устаревающих чипов GF100. В серию видеокарта не пошла, ссылка на оригинальную новость.












KFA2 GTX 560 Ti Dual

Компания KFA2 анонсировала свою белоснежную GeForce GTX 560 Ti Dual сразу же после выставки CES проходившей в начале 2011 года, где была представлена видеокарта EVGA GTX 460 2 Win, которая, собственно, и заставила KFA2 поспешить с анонсом своей версии. Правда в то время планировалось выпустить видеокарту на основе пары видеочипов GF104 и название она носила не GTX 560 Ti Dual, а GTX 460 Dual. Время шло, EVGA уже успела выпустить свою GTX 460 2Win, успел выйти и обновленный видеочип GF114 и в KFA2 решили проапгрейдить свою карту до GeForce GTX 560 Ti Dual, при этом печатная плата не претерпела никаких существенных изменений. Видеокарта была построена на основе пары видеочипов GF114, помимо двух GPU и микросхем памяти на плате располагался специальный чип-коммутатор, а за вывод изображения на экран монитора отвечала четверка разъемов DVI и одиночный Mini HDMI. Дополнительное питание видеокарты подавалось посредством пары 8-pin PCI-E разъемов. К сожалению, в серию KFA2 GeForce GTX 560 Ti Dual не пошла. Ссылка на оригинальную новость.







EVGA  GTX 560 Ti 2Win

EVGA GeForce GTX 560Ti 2Win практически во всем повторяла свою предшественницу GTX 460 2Win. Сразу же бросался в глаза обновленный кожух системы охлаждения, немного видоизмененная подсистема питания, да парочка лишних конденсаторов в верхней и нижней части печатной платы. Разумеется, место старых видеочипов GF104, заняли новые GF114, выросли и тактовые частоты: скромные 700 МГц преобразились во внушительные 850 МГц, видеопамять же прибавила в частоте лишь 400 МГц, ее частота составляла 4008 МГц, а суммарный объем остался прежним - 2048 Мб. Рекомендованная стоимость EVGA GTX 560 Ti 2Win на момент анонса составляла $519, рекламный проспект обзор и тестирование видеокарты можно посмотреть, пройдя по ссылке.





NVIDIA GTX 590

Флагманская видеокарта GeForce GTX 590 была представлена спустя всего 16 дней после анонса своего конкурента в лице Radeon HD 6990. Графический ускоритель имел в своем распоряжении пару видеочипов GF110, выполненных по 40 нм техпроцессу, которые функционировали на частоте 607 МГц. Суммарный объем видеопамяти стандарта GDDR5 равнялся 2048 Мб, а функционировала она на частоте 3414 МГц. Печатная плата видеоадаптера во многом напоминала таковую у одноплатной GeForce GTX 295, а система охлаждения претерпела лишь косметические изменения: место пары тепловых трубок в радиаторах видеочипов заняла более современная испарительная камера, да и все.


Единственным партнером NVIDIA, выпустившим свой вариант GeForce GTX 590, была компания EVGA, которая снабдила эталонную печатную плату Full Cover водоблоком оригинальной конструкции и повысила частоты видеочипов до 630 Мгц. Обзор и тестирование GeForce GTX 590 можно посмотреть тут и тут.





ASUS GTX 590 MARS II

Анонс ASUS GTX 590 MARS II состоялся в рамках международной выставки Computex 2011. Технически видеокарта представляла собой два графических адаптера NVIDIA GeForce GTX 580, расположенных на одной печатной плате. В отличие от референсной модели GeForce GTX 590, MARS II имел увеличенные рабочие частоты, существенно переработанную подсистему питания и компонентную базу, а также иную прошивку BIOS, что в совокупности обеспечивало 22% преимущество (по официальным данным) над эталонным двухчиповым решением. Согласно финальным спецификациям MARS II, пара графических процессоров GF110 работала на частоте 782 МГц, для ядер CUDA (по 512 на каждый GPU) частота была установлена на отметке 1564 МГц. Между GPU распределялось 3 Гбайт видеопамяти стандарта GDDR5 с эффективной частотой 4008 МГц и 384-битным интерфейсом. Всего было выпущено 1000 графических ускорителей, каждый из которых был укомплектован особой алюминиевой пластиной с серийным номером видеокарты. Обзор и тестирование графического ускорителя ASUS MARS II можно посмотреть, пройдя по ссылке.

















NVIDIA GTX 690

GeForce GTX 690 была впервые представлена 29 апреля 2012 года, всего через месяц после анонса одночипового флагмана в лице GTX 680. Видеокарта была построена на основе пары видеочипов GK104 выполненных по 28 нм техпроцессу, каждый из которых располагал 1536 CUDA ядер и функционировал на частоте 915 МГц, которая динамически увеличивалась до 1019 МГц, видеопамять же стандарта GDDR5 функционировала на эффективной частоте 6008 МГц, а ее суммарный объем равнялся 4096 Мб. Для подключения к блоку питания использовалось два восьмиштырьковых разъёма дополнительного питания, а общий уровень энергопотребления не превышал 300 Вт. За согласованную работу видеочипов отвечала специальная микросхема PLX с поддержкой стандарта PCI Express 3.0. Примечательно, что экземпляры видеокарты, предназначенные для написания обзоров, поставлялись в крупной деревянной коробке и снабжались специальным ломиком.




Единственной компанией, которая выпустила версию GTX 690 хоть немного отличавшийся от референсного дизайна была EVGA, снабдившая свою карту водоблоком, пусть и довольно посредственного качества. Обзор и тестирование видеокарты можно посмотреть, пройдя по ссылке.


EVGA GTX 680 Gemini 2 Win

EVGA представила свою версию GeForce GTX690 в рамках выставки Computex 2012. Видеокарта основывалась на паре видеочипов GK104 и оснащалась 4 Гб видеопамати стандарта GDDR5 (по 2 Гб на каждый GPU), хотя наклейка на системе охлаждения создавала ложное представление о том, что на видеокарте были распаяны все 16 Гб. На самом же деле сокращение K16G обозначало присутствие фирменной 16-ти фазной системы питания, само же питание подавалось посредством трех дополнительных 8-pin PCI-E разъемов. За вывод изображения отвечало трио разъемов DVI и одиночный Mini HDMI. Система охлаждения EVGA GeForce GTX680 2 Win представляла из себя массивную трехслотовую конструкцию, причем по фотографиям невозможно было определить место расположения вентилятора. Возможно, система охлаждения была устроена аналогично кулеру WindForce 5X видеокарты Gigabyte GTX 680 Super Overclock. Серийно видеокарта EVGA GeForce GTX 680 Gemini 2 Win никогда не выпускалась, так и оставшись прототипом. Ссылка на оригинальную новость.


ASUS  GTX 690 MARS III

Компания ASUS представила видеокарту GeForce GTX 690 MARS III, которая должна была стать флагманом серии Republic of Gamers, в рамках выставки Computex 2012. Видеоадаптер был построен на основе пары графических процессоров GK104 и оснащался рекордными 8 Гб видеопамяти стандарта GDDR5. Помимо внушительного объема видеопамяти видеокарта могла похвастаться 20+1 фазной системой питания (по 8+2 фазы для каждого GPU и 1 для PLL), а само питание подавалось посредством трех дополнительных 8-pin PCI-e разъемов. За отвод тепла отвечала массивная система охлаждения, оснащавшаяся тремя вентиляторами разных типоразмеров. Для вывода изображения была предусмотрена тройка разъемов DVI и одиночный Mini DisplayPort, что, посредством технологии 3D Vision Surround, давало возможность организовать конфигурацию с тремя Full HD мониторами. К несчастью, ASUS GeForce GTX 690 MARS III повторил судьбу GTX 480 MARS II, так и не добившись статуса серийного продукта. Ссылка на оригинальную новость.






ASUS  GTX 760 MARS

Видеокарта ASUS ROG GTX 760 MARS была официально представлена 15 ноября 2013 года. Отличительной особенностью графического ускорителя стало использование "почиканных" до 1152 ядер CUDA видеочипов GK104, в то время как предыдущие двухчиповые карты серии Republic of Gamers по всем параметрам превосходили топовые видеокарты своих серий и изготавливались с использованием полноценных видеочипов. Вспоминая недавно анонсированный ASUS Poseidon GTX 780, основанный на дважды "почиканном" GK110 становится как-то немного из-за того, что ASUS нынче уже не тот.... Как бы то ни было, вернемся к GTX 760 MARS: видеокарта получила в свое распоряжение пару GPU GK104, которые функционировали на частоте 1006/1072 МГц против 980/1033 МГц характерных для одиночной GTX 760. Суммарный объем памяти типа GDDR 5 равнялся 4 Гб, а функционировала она на частоте 6000 МГц. За отвод тепла отвечала оригинальная система охлаждения, в которой была задействована пара 90 мм вентиляторов и суммарно 8 тепловых трубок с применением технологии прямого контакта. Обзор и тестирование видеокарты можно посмотреть, пройдя по ссылке.
















ATI Rage Fury MAXX

В далеком 1999-м году несколько производителей выпустили в свет видеоакселераторы нового поколения. NVIDIA сделала это даже дважды: весной Riva TNT2, а осенью — совершенно новый продукт GeForce 256. А вот компания ATI, к сожалению, кроме того, что с опозданием предложила RAGE 128 да анонсировала улучшенную версию этого чипсета RAGE 128 PRO, ничего сенсационно-революционного не сделала. Однако, существовали методы улучшить свой продукт и без создания нового видеочипа. Когда-то эту дорожку проложила 3dfx, заложив в Voodoo2 возможность работы в паре с такой же видеокартой. Речь шла о известной многим технологии SLI (Scan Line Interleave). Эта технология позволяла установить две карты на чипсете Voodoo2 параллельно (или просто два чипсета Voodoo2 на одной PCB). Каждая из карт на базе Voodoo2 в этом случае рассчитывала либо четные, либо нечетные линии выводимого на экран кадра, в результате чего производительность видеоподсистемы увеличивалась более, чем в полтора раза. Подобной идеей воспользовались и в ATI, не сумев составить конкуренцию новым решениям от NVIDIA. В качестве решения была предложена технология с кодовым именем Aurora, которая в последствии получила имя MAXX (Multiple ASIC Technology), читать далее...



ATI DDR MAXX

Преемник ATI Rage Fury MAXX, основанный на паре видеочипов Rage 6 видеоадаптер ATI Radeon DDR MAXX, никогда не выпускался серийно. Как сообщает источник причиной послужила нестабильная работа ускорителя в портах AGP 4x.










Appian Rushmore 7000 VE Quad Head

Appian Radeon 7000 VE хоть и имел в своем арсенале сразу два видеочипа RV100, но для игровых приложений совершенно не предназначался, ведь единственной целью, которой руководствовался разработчик при создании этой видеокарты, была возможность вывода изображения на четыре экрана мониторов одновременно. Достигалась она посредством специальных переходников, которые подключались к видеовыходам карты, то есть перед нами была не игровая видеокарта, а сугубо профессиональное решение, подобное более современным Radeon серии FireMV.





ATI  8500 MAXX

Весной 2002 года на страницах ресурса TweakTown появилось изображение загадочной видеокарты ATI Radeon 8500 MAXX. Как сообщалось, основывалась она на паре видеочипов RV250 и была готова к скорому серийному производству. Однако, в ходе возникшей на форуме дискуссии, участниками было выявлено, что изображение видеокарты было получено посредством графического редактора и на самом деле никакого Radeon 8500 MAXX не существовало.




Appian Phoenix 9000 QD

Также как и вышеупомянутый Appian Rushmore, видеокарта Radeon 9000 QD была сугубо профессиональным решением. Ее особенностью было низкопрофильное исполнение и использование мобильных видеочипов Radeon M9, каждый из которых располагал 64 Мб памяти. Видеоадаптер был способен одновременно выводить изображение на 4 экрана монитора разрешением до 2046 x 1536 пикселей.


Colorgraphic Xentera GT 4/8

Профессиональные видеокарты серии Colorgraphic Xentera GT предназначались для вывода изображения на большое количество экранов мониторов одновременно. Младшая модель Xentera GT 2 располагала всего одним видеочипом ATI Radeon 9000M и 64 Мб видеопамяти. Средняя, Xentera GT 4, могла похвастать уже двумя графическими процессорами Radeon 9000M и 128 Мб памяти, а старшая Colorgraphic Xentera GT 8 имела в своей основе аж четыре мобильных чипа Radeon 9000M и 256 Мб общей видеопамяти и поддерживала вывод изображения на 8 экранов мониторов одновременно. Младшие модели выпускались в трех вариантах исполнения: AGP, PCI и PCI-E, старшая Xentera GT 8 только в варианте PCI.



Sapphire Atlantis 9800 Pro MAXX

Прототип видеокарты Radeon 9800 Pro MAXX демонстрировался компанией Sapphire в рамках выставки Computex 2003. Сообщалось, что видеокарта была основана на паре видеочипов RV350, произведенных по 150 нм технологии и обладала суммарным объемом видеопамяти в 256 Мб. Хоть в серию графический адаптер не пошел, но отдельного, пусть и шуточного, обзора он все же удостоился. Сам обзор был опубликован на страницах ресурса iXBT по случаю празднования 1 апреля.






E&S simFUSION 6000q/6500q/7000

Компания Evans & Sutherland Computer, которая была известна своими видео симуляторами для военных и гражданских нужд, представила новый генератор образов на базе ПК (PC-IG) - simFUSION 6000q в далеком декабре 2002 года. В симуляторе  использовалось второе поколение графических плат от E&S, simENGINE, которое было выполнено на базе четырех графических чипов R300 (Radeon 9700 Pro), каждый из которых обладал 256 Мб видеопамяти стандарта DDR, таким образом суммарный объем памяти составлял внушительные 1024 Мб. Для работы видеоадаптеру требовалось сразу два слота расширения: верхняя печатная плата подключалась через разъем PCI, в то время как нижняя требовала наличия порта AGP. Позже компания выпустила обновленную версию под названием simFUSION 6500q, которая основывалась уже на четырех видеочипах RV350 (Radeon 9800 Pro). Апофеозом же стал выпуск адаптера simFUSION 7000, который включал в себя сразу 16 видеочипов RV350, располагавшихся на четырех одиночных платах, по четыре видеочипа на плату. Помимо E&S выпуском подобных монстров отличилась и компания CAE, которая в том же 2002 году представила свой CAE - Tropos, который мог похвастать сразу четырьмя видеочипами Radeon 8500.












ATI FireMV 2400 Multi-View

Профессиональное решение FireMV 2400 было основано на паре видеочипов RV380 и располагало парой видеовыходов VHDCI, которые позволяли подключать до четырех мониторов одновременно, посредством набора переходников. Общий объем видеопамяти стандарта DDR равнялся 256 Мб, видеокарта выпускалась в двух вариантах: PCI и PCI-E x1.



ASUS EAX1600 XT Dual

Видеокарта ASUS EAX1600 XT Dual была представлена на выставке Computex, проходившей в 2006 году в городе Тайбей. Графический ускоритель использовал пару видеочпов RV530XT, которые располагались на одной печатной плате. Для отвода тепла инженеры ASUS задействовали двухслотовую систему охлаждения с турбиной, располагавшейся в центральной части радиатора. За вывод изображения отвечала пара разъемов DVI и VGA. Согласно информации ресурса bit-tech видеокарта функционировала на стандартных, для одиночной X1600 XT, частотах: 590 МГц для ядра и 1,4 ГГц для памяти соответственно. Каждый GPU располагал 256 Мб видеопамяти стандарта GDDR3, ширина шины памяти равнялась 128 битам. Примечательно, что в отличии от современных видеокарт, для работы ASUS EAX1600 XT Dual в обязательном порядке требовалась материнская плата с поддержкой технологии CrossFire. Обращало на себя внимание и то, что по компоновке видеокарта очень напоминала серийную GeForce 7800GT Dual от того же ASUS: похоже были реализованы разъемы для вывода изображения, присутствовало и ребро жесткости в верхней части платы и аналогичный выход для подключения внешнего блока питания. В серию видеоадаптер не пошел.




HIS X1600 XT Dual

Видеокарта HIS Gemini X1600 XT была анонсирована в рамках выставки CeBIT 2006, проходившей в Ганновере и должна была быть представлена на международном Computex 2006. В отличии от ASUS, инженеры HIS реализовали внутренний CrossFire не силами чипсета материнской платы, а посредством специального чипа TLX. Благодаря этой мере видеокарте не требовалась материнская плата с поддержкой технологии CrossFire, не требовался ей и отдельный блок питания, а система охлаждения была однослотовой и использовала пару вентиляторов. Графический ускоритель был основана на паре видеочипов RV530XT, каждый чип функционировал на частоте 590 МГц и располагал 256 Мб памяти стандарта GDDR3, таким образом суммарный объем составлял 512 Мб. Сама же память функционировала на частоте 1,38 ГГц. В серию видеокарта HIS Radeon X1600 XT Dual не пошла.








GeCube X1600 XT Gemini

Видеокарта GeCube Radeon X1600 XT Gemini, с рабочим индексом GC-DU16XTDG3-E2, была представлена в рамках выставки CeBIT 2006. Как и HIS X1600 XT Dual, видеокарта была оборудована специальным чипом-коммутатором, который отвечал за реализацию технологии CrossFire, таким образом для работы продукту GeCube тоже не требовалась материнская плата с поддержкой этой технологии. Основана видеокарта была на все тех же RV530XT, а частоты ничем не отличались от таковых у одночипового собрата: 590 МГц для ядра и 1,38 ГГц для памяти. Для отвода тепла использовался массивный медный радиатор, в составе которого были применены тепловые трубки. Несмотря на внушительный вид, система охлаждения не блокировала соседний слот расширения. За вывод изображения отвечало два порта DMS-59, которые, посредством специальных разветвителей, позволяли подключать к видеокарте одновременно до 4 мониторов с интерфейсом DVI. К сожалению, видеокарта так и осталась прототипом.









GeCube X1650 XT Gemini 2

Казалось бы, анонс видеочипов RV570 и RV560, которые могли поддерживать CrossFire без мастер-карты (благодаря соответствующему вычислительному блоку, встроенному прямо в видеочип), должен был способствовать появлению нового поколения двухчиповых видеокарт в семействе Х1000. Но на деле оказалось, что лишь компания GeCube была готова продолжить начатое и выпустить обновленную версию, представленной еще на выставке CeBIT 2006, Radeon X1600 XT Gemini. Из видимых отличий бросалось в глаза то, что старый разъем питания Molex 8981 заменили на более современный 6-pin PCI-E и немного преобразили кожух системы охлаждения, сам радиатор при этом видимых изменений не претерпел. GeCube X1650 XT Dual оснастили парой видеочипов RV560, функционировавших на частоте 574 МГц. Объем видеопамяти стандарта GDDR3, как и в случае X1600 XT Dual, составлял 256Мб для каждого видеочипа. Несмотря на меньшее время выборки: 1,2 нс против 1,4 нс у X1600 XT Dual, частоты памяти остались прежними и составляли 1377 МГц. За вывод изображения отвечала пара разъемов DMS-59, обеспечивавших возможность подключения четырех мониторов одновременно. Как ни странно, видеокарта вышла в свет, рекомендованная цена на момент выпуска составляла 120 фунтов стерлингов. От себя замечу, что помимо GeCube выпуском Radeon X1650 XT Dual занималась и компания Visiontek, но уже под названием - X1650 XT Quad (вероятно исходя из возможности подключить до 4 мониторов одновременно). Обзор и тестирование видеокарты можно посмотреть, пройдя по ссылке.







Sapphire  X1950 Pro Dual

Компания Sapphire Technology отличилась на международном шоу CES 2007 демонстрацией весьма любопытного продукта - Sapphire X1950 Pro Dual, использовавшего два видеочипа RV570 (Radeon X1950 Pro). Показом новинки на публике акция не ограничилась - по этому случаю был выпущен специальный пресс-релиз, обозначавший официальный анонс Sapphire X1950 Pro Dual. Видеокарта была построена на основе пары видеочипов RV570, которые располагались на одной печатной плате вместе со специальным чипом PLX, отвечавшим за обеспечение разделения линий PCI-E между двумя GPU. Каждый видеопроцессор располагал собственными 512 Мб видеопамяти стандарта GDDR3 и сообщался с ней посредством 256 битной шины. Видеокарта была оборудована парой CrossFire разъемов и позволяла построить Quad CrossFire систему. За вывод изображения на экран монитора отвечала пара разъемов DVI. Примечательна и длина видеоадаптера, которая составляла внушительные по тем временам 310 мм! Sapphire Radeon X1950 Pro Dual - серийный продукт, обзор и тестирование можно посмотреть тут и тут.




ASUS  EAX1950 Pro Dual

Компания ASUS представила своё видение двухчипового варианта Radeon X1950 Pro вслед за компанией Sapphire. В отличии от Sapphire инженеры компании ASUS пошли по немного нестандартному пути: вместо того, чтобы попытаться уместить оба GPU в рамках одной печатной платы, они разместили их по схеме, предложенной ранее компанией NVIDIA для своей GeForce 7950 GX2. Оба видеочипа были расположены на разных печатных платах друг на другом. Активное использование тепловых трубок позволило ASUS решить одну из главных проблем - обеспечить сложенные в "сэндвич" видеокарты эффективным охлаждением. Каждый видеочип имел свой собственный радиатор с 80 мм вентилятором, сами же радиаторы были вынесены на обратную сторону верхней печатной платы. Чипы памяти и микросхема PLX Technology PEX8532, тоже были оснащены индивидуальными пассивными радиаторами. Видеокарта оснащалась двумя видеочипами RV570, каждый из которых нес 36 пиксельных, 8 вершинных и 12 текстурных процессоров и функционировал на частоте 580 МГц (по другим данным 585 МГц). Объем видеопамяти стандарта GDDR3, доступный каждому GPU, составлял 256 Мб, а функционировала она на частоте 1400 МГц. Видеокарта обеспечивала вывод изображения на три монитора одновременно посредством двух разъемов DVI и одного разъема VGA. В отличие от решения компании Sapphire, EAX1950 Pro Dual не имела CrossFire разъёмов, что означало невозможность установки в ПК двух таких карт для организации Quad CrossFire связки. В серию видеокарта не пошла, более подробно о ней можно почитать здесь.













GeCube HD 2600 XT Gemini 3

GeCube представили свою очередную видеокарту серии Gemini в рамках выставки Computex 2007. Карта во многом напоминала прошлогоднюю X1650 XT Gemini. Место пары видеочипов RV560 заняла пара RV630, а суммарный объем видеопамяти вырос с 512 Мб до 1024 Мб (следует отметить, что была версия видеокарты и с 512 Мб видеопамяти), правда GeCube пожадничали и вместо видеопамяти стандарта GDDR3 снабдили свою видеокарту более медленной DDR2. Видеочипы функционировали на частоте 800 МГц, память же довольствовалась более скромной частотой в 1 ГГц. Вместе с картой была представлена технология Auto Pilot Safe Protection, которая позволяла ускорителю работать даже в том случае, если один из видеочипов выходил из строя. Так же в будущем GeCube собирались реализовать у своего продукта поддержку технологии CrossFire, несмотря на то, что у серийных видеокарт сам разъем Crossfire отсутствовал. Дополнительное питание подавалось посредством одиночного 6-pin PCI-E разъема, а за вывод изображения отвечал квартет разъемов DVI. Рекомендованная стоимость GeCube Radeon HD 2600XT Gemini 3 составляла $259 за версию с 512 Мб видеопамяти и $279 за версию с 1024 Мб видеопамяти. Обзор и тестирование видеокарты можно посмотреть, пройдя по ссылке.






VisionTek HD 2600 XT Quad

Продукт компании VisionTek во всем, кроме наклейки на кожухе системы охлаждения, повторял GeCube Radeon HD 2600XT Gemini 3, обзор и тестирование видеокарты можно посмотреть, пройдя по ссылке.


HIS HD 2600 XT Dual

HIS, вслед за GeCube, представили свое видение двухчипового Radeon HD 2600 XT в рамках выставки Computex 2007. Видеокарта основывалась на паре видеочипов RV630, каждый из которых располагал 120-ю потоковыми процессорами. В отличие от Sapphire и GeCube, инженеры HIS не пожадничали и снабдили свою видеокарту целым гигабайтом видеопамяти стандарта GDDR4, правда при этом поскупились в другом плане: графический адаптер был лишен разъема CrossFire, что делало невозможным объединение пары видеокарт в режим Quad CrossFire. Дополнительное питание подавалось за счет одиночного 6-pin PCI-E разъема, а за вывод изображения отвечала парочка разъемов DVI. В серию видеокарта HIS Radeon HD2600 XT Dual не пошла, так и оставшись навсегда прототипом.






PowerColor  HD 2600 X2

Скромный анонс PowerColor Radeon HD 2600 X2 прошел незаметно для ведущих "железячных" интернет ресурсов и, похоже, единственными, кто получил в свое распоряжение видеокарту, были журналисты с сайта Zol.com.cn. В основе видеокарты лежал дуэт видеочипов RV630, каждый из которых мог похвастаться 120 потоковыми процессорами и функционировал на частоте 800 МГц. Суммарный объем GDDR3 видеопамяти со временем выборки 1,2 нс, составлял 512 Мб, а ее частота равнялась 1600 МГц. То есть частотная формула полностью повторяла таковую у одиночной Radeon HD 2600 XT производства той же PowerColor. Похоже, что видеокарта была очень недалека от серийного производства, дизайнеры компании даже успели нарисовать ей красивую коробку и красочно оформить неказистый кожух системы охлаждения. Но в итоге в серию карта не пошла, для знатоков китайского языка, предоставляю ссылку на ее обзор.


Sapphire  HD 2600 XT Dual

Видеокарта Radeon HD 2600 XT Dual была представлена компанией Sapphire в рамках выставки Computex 2007. Примечательно, что анонс состоялся еще до того, как была представлена одночиповая Radeon HD 2600 XT. Видеоадаптер основывался на паре видеочипов RV630, которые функционировали на частоте 800 МГц, 1,2 нс память стандарта GDDR3 функционировала на частоте 1600 МГц. Видеокарта, в отличие от продукта GeCube, располагала сразу парой разъемов для подключения CrossFire мостиков. Дополнительное питание подавалось за счет двух 6-pin PCI-E разъемов, а за вывод изображения отвечала четверка разъемов DVI. Помимо этого, видеокарта поддерживала интерфейс HDMI благодаря использованию специального переходника, поставлявшегося в комплекте. Sapphire Radeon HD 2600XT Dual выпускался в двух вариантах: с 512 Мб и с 1024 Мб общей видеопамяти стандарта GDDR3, при этом предполагалось, что их рекомендованная стоимость составит $259 и $279 соответственно. Ссылка на оригинальную новость, обзор и тестирование видеокарты можно посмотреть, пройдя по ссылке.









MSI  RX 2600 XT Geminium

Так уж вышло, что сразу четыре компании решили представить свои двухчиповые решения, основанные на видеочипах RV630 в рамках выставки Computex 2007. Одной из этих компаний была MSI, которая привезла с собой Radeon RX2600 Geminium. Особенностью видеокарты было использование пассивной системы охлаждения, в которой была задействована четверка тепловых трубок и массивный радиатор, располагавшийся с обратной стороны печатной платы. Частоты видеочипов составляли 800 МГц, а видеопамяти стандарта GDDR3 - 1400МГц, суммарный же объем памяти равнялся 1024 Мб. Одинокий 6-pin разъем PCI-E отвечал за дополнительное питание, а четверка разъемов DVI и VGA (по паре каждого) за вывод изображения. К сожалению, в серию MSI RX2600 Geminium не пошла.
















ATI FirePro 2450 Multi-View

Профессиональная видеокарта FirePro 2450 предназначалась для вывода изображения на большое количество дисплеев, посредством пары коннекторов VHDCI и набора разнообразных переходников. Сердцем видеоадаптера служила пара видеочипов RV620 (Radeon HD 3450), каждый из которых располагал 512 Мб видеопамяти стандарта GDDR3. Выпускалась карта в двух вариантах: PCI-E x1 и PCI-E x16 и для игровых приложений не предназначалась.


Jaton HD 3450 Dual

Jaton Radeon HD 3450 Dual, как и остальные модели видеокарт этой компании, предназначалась для вывода изображения на большое количество экранов мониторов одновременно. Видеоадаптер имел в своем арсенале пару видеочипов Radeon RV620 LE, каждый из которых располагал 512 Мб видеопамяти стандарта DDR2. В отличие от моделей видеокарт GeForce, производства этой же компании, Radeon 3450 Dual обходился без разъема дополнительного питания (за счет полноценного разъема PCI-E 16x).



ASUS  EAH 3850 Trinity

Единственная в своем роде трехчиповая видеокарта была представлена компанией ASUS в марте 2008 года. Графический ускоритель EAH 3850 Trinity идейно очень напоминал MSI Geminium Go 6600 и по своей сути тоже являлся PCI Express x16 адаптером для настольного компьютера, который позволял задействовать в режиме CrossfireX сразу несколько мобильных графических модулей формата MXM. Каждый модуль располагал видеочипом RV670 и 512 Мб видеопамяти стандарта GDDR3. Система охлаждения сочетала в себе шесть тепловых трубок (по две на каждый видеочип), которые отводили тепло от видеочипов и заводскую СЖО Thermaltake Bigwater 760, которая это тепло рассеивала. Примечателен факт того, что компания ASUS была не единственной, кто решил подобным образом "надругаться" над Radeon HD 3000. Спустя всего месяц после презентации модели Triniti, в сети появились фотографии некоего инженерного образца, который, так же как и детище ASUS, использовал мобильные MXM модули, правда модуль был всего один, зато он мог похвастать сразу парой видеочипов RV670XT и внешне еще больше напоминал раннюю версию MSI Geminium Go. В серию такие "видеокарты", конечно же, не пошли.








GeCube HD 3850 X2

GeCube Radeon HD 3850 X2 была впервые представлена в рамках выставки Computex 2008. Видеокарта имела индекс GC-XHD3850X2-F5 и в ее основе лежал дуэт созданных по 55-нм технологии видеочипов RV670 PRO. При этом суммарный объём имевшейся на борту видеопамяти стандарта GDDR3 с 256-битным интерфейсом был равен 1024 Мб. Набор выведенных на заднюю панель интерфейсов включал в себя один HDTV выход и сразу четверку разъёмов DVI. Что же касалось частот, то они составляли 668 МГц для графических ядер и 1800 МГц для микросхем памяти. В серию видеокарта не пошла, источник новости. Внимательный читатель заметит, что в оригинальной новости фигурировала видеокарта, обладавшая несколько иным внешним видом, но, если приглядеться, можно обнаружить, что дизайн ее печатной платы полностью копировал таковой у серийного GeCube HD 3870 X2. Поэтому я взял на себя смелость использовать фотографию именно последней видеокарты, ведь очевидно, что система охлаждения прототипа с выставки Computex вряд ли бы перекочевала на серийный продукт.



Unika HD 3850 X2

Фотографии видеокарты Unika Radeon HD 3850 X2 были впервые представлены на страницах китайского сетевого ресурса PConline.com.cn, благодаря которому и стало известно о существовании подобного продукта, творцами которого стали разработчики из местной компании. По данным источника, модель Unika HD 3850 Dual была основана на паре произведённых по 55-нм технологии чипов RV670 PRO, каждый из которых располагал 320 потоковыми процессорами. Общий объём видеопамяти стандарта GDDR3 с 256-битным интерфейсом и временем доступа 1,0 нс был равен 1024 Мб, причём микросхемы были изготовлены компанией Samsung и функционировали на частоте 1800 МГц, тогда как рабочая частота графических ядер составляла 700 МГц.

Помимо варианта видеокарты, оснащенного видеопамятью стандарта GDDR3, была выпущена и HD 3850 X2, оснащавшаяся продвинутой 0,9 нс памятью GDDR4, которая функционировала на частоте 2200 МГц. Внешне она отличалась измененным кожухом системы охлаждения, а место квартета видеовыходов заняла пара разъемов DVI. Благодаря сотрудникам ресурса Zol.com.cn галерею изображений видеоадаптеров можно посмотреть тут и тут.



ASUS HD 3850 X2

Видеокарта ASUS Radeon HD 3850 X2 была впервые представлена в начале апреля 2008 года. На нестандартной печатной плате красного цвета располагалась пара видеочипов RV670, которые функционировали на стандартной для одиночной HD 3850 частоте в 669 МГц. В распоряжении каждого из видеопроцессоров имелось 512 Мб видеопамяти стандарта GDDR3, таким образом суммарный объем достигал 1024 Мб. Дополнительное питание подавалось посредством пары разъемов: одного 6-pin и одного 8-pin, а за вывод изображения отвечал дуэт разъемов DVI. Рекомендованная стоимость видеокарты ASUS Radeon HD 3850 X2 на момент запуска составляла $300, а ее обзор и тестирование можно посмотреть, пройдя по ссылке.




ATI HD 3870 X2

Видеокарта Radeon 3870 X2 была официально представлена компанией ATI в конце января 2008 года и была первым серийным двухчиповым видеоадаптером компании со времен выхода Rage Fury MAXX. Выпуск подобного графического ускорителя, как и в случае с его предком, был вынужденной мерой, на которую пошла компания ввиду отсутствия одиночного видеочипа, который был бы способен на равных бороться с продукцией своего конкурента в лице NVIDIA в верхнем ценовом сегменте. Сердцем видеокарты служила пара видеопроцессоров RV670, каждый из которых располагал 320 потоковыми процессорами и функционировал на частоте 825 МГц. Суммарный объем видеопамяти GDDR3 равнялся 1024 Мб, а функционировала она на частоте 1800 МГц. При рекомендованной стоимости $590 видеокарта получилась неплохой альтернативой GeForce 8800 Ultra, которая при сопоставимой производительности предлагалась по цене $750. Обзор и тестирование Radeon 3870 X2 можно посмотреть, пройдя по ссылке.






Sapphire HD 3870 X2 ATOMIC

Видеокарта Radeon HD 3870 X2 ATOMIC была впервые представлена компанией Sapphire на выставке CeBIT 2008, где она демонстрировалась в составе уникальной игровой системы. Особенностью продукта была фабрично установленная система жидкостного охлаждения, в составе которой видеокарта и предлагалась покупателям. Помимо самого адаптера, печатную плату которого накрывал тонкий водоблок оригинальной конструкции, в состав системы входил черный анодированный 120 мм алюминиевый радиатор, совмещенный с блоком управления и помпой. Крепилась вся конструкция к задней стенке системного блока. Применение продвинутой системы охлаждения позволило Sapphire поднять частоты видеочипов RV670 до 860 МГц, а памяти стандарта GDDR3 до 1862 МГц. Обзор и тестирование видеокарты можно посмотреть, пройдя по ссылке.



GeCube HD 3870 X2

Видеокарта GeCube Radeon HD 3870 X2 была представлена в один день с эталонной моделью. Графический ускоритель был построен на основе печатной платы оригинального дизайна, а его отличительной особенностью было использование фирменной системы охлаждения X-Turbo Dual, которая включала в себя пару медных радиальных радиаторов, оборудованных 75 мм вентиляторами, четыре тепловые трубки и массивную медную пластину с частым оребрением, накрывавшую собой большую часть печатной платы. Эффективная система охлаждения позволила компании приподнять заводские частоты видеоадаптера, которые составили 850 МГц для видеочипов и 1920 МГц для памяти. За коммуникационные возможности отвечал квартет разъемов DVI, а дополнительное питание подавалось посредством двух 6-pin PCI-E разъемов. Обзор и тестирование GeCube Radeon HD 3870 X2 можно найти, пройдя по ссылке.




Visiontek HD 3870 X2

Visiontek Radeon HD 3870 X2 с технической точки зрения являлась полной копией видеокарты производства компании GeCube и единственным их отличием были наклейки на роторах вентиляторов.


ASUS  HD 3870 X2 TOP

ASUS Radeon 3870 X2 TOP практически полностью повторял своего младшего собрата, но, конечно же, с некоторыми поправками. Печатная плата видеокарты и система охлаждения значительных изменений не претерпели, а вот место видеочипов RV670 Pro резонно заняла пара старших RV670 XT, соответственно выросли и тактовые частоты чипов, которые в случае TOP версии составляли 850 МГц. Видеопамять была заменена на более шуструю, с временем выборки 0,8 нс, а ее частота равнялась 1900 МГц, суммарный объем при этом не изменился и составлял привычные 1024 Мб. По сравнению с ASUS 3850 X2, старшая версия предоставляла расширенные коммуникационные возможности: на задней панели располагалось сразу четыре разъема DVI. Обзор и тестирование видеокарты можно посмотреть, пройдя по ссылке.







Unika HD 3870 X2 GDDR4

Видеокарта Unika Radeon HD 3870 Х2 была впервые запечатлена сотрудниками сайта PCpop.com незадолго до выставки CeBIT 2008. От эталонной модели видеоадаптер отличался печатной платой, выполненной по оригинальному дизайну, на которой располагался дуэт видеочипов RV670, функционировавших на частоте 775 МГц. Видеопамять Hynix стандарта GDDR4 со временем выборки 0,8 нс работала на частоте 2250 МГц, а ее суммарный объем равнялся 1024 Мб. За отвод тепла отвечала пара радиаторов, своим внешним видом очень напоминавшим нечто среднее между Ice Hammer IH-550V и IH-600V. Дополнительное питание подавалось за счет двух 6-pin разъемов, а за вывод изображения отвечала пара портов DVI. В серию видеоадаптер Unika Radeon HD 3870 Х2 не пошел.





PowerColor HD 3870 X2 GDDR4

Международная выставка CeBIT 2008 послужила поводом для официального анонса ускорителя PowerColor Radeon HD 3870 X2, особенностью которого было использование видеопамяти стандарта GDDR4. Компания TUL Corporation, владеющая торговой маркой PowerColor, заявляла о том, что её видеокарта была оснащена самой быстрой на тот момент серийной памятью производства Samsung. Это давало возможность увеличить рабочую частоту видеопамяти со стандартных 1800 до внушительных 2252 МГц, частоты видеочипов RV670 при этом оставались неизменными. Помимо быстрой памяти PowerColor Radeon HD 3870 X2 мог похвастать оригинальной, укороченной печатной платой и продвинутой системой охлаждения. Видеокарта выпускалась в двух вариантах исполнения, которые отличались количеством видео выходов на задней панели: первый вариант мог похвастать сразу тремя разъемами DVI и одним HDMI, в то время как второй довольствовался лишь парой DVI. Знатоки китайского языка могут посмотреть обзор и тестирование видеокарты, пройдя по ссылке.


PowerColor HD 3870 X2 Short

Видеокарта Radeon HD 3870 X2 Short была представлена компанией PowerColor в рамках мероприятия DISTREE XXL, проходившего в Барселоне с 27 по 30 января 2008 года. Особенностью видеокарты было применение укороченной печатной платы, которая очень напоминала таковую у GDDR4 версии HD 3870 X2. В качестве же системы охлаждения инженеры Powercolor применили решение, которое ранее использовалось в прототипе Radeon HD 2600 X2, а место дорогой видеопамяти GDDR4 заняла более дешевая GDDR3. Зато теперь видеокарта могла похвастать сразу четырьмя разъемами DVI-I, которые располагались на задней панели. Источник новости.










VisionTek  HD 4670 Х2

Летом 2010 года компания VisionTek, несмотря на рыночное господство представителей семейства AMD Radeon HD 5000, решила вынести на суд потребителей весьма необычную новинку под названием VisionTek Radeon HD 4670 X2, которая базировалась на произведённых по 55-нм технологии двух «старых добрых» чипах RV730 XT с 320 потоковыми процессорами каждый. Модель была построена на красной печатной плате оригинального дизайна, на которой, помимо уже упомянутых выше видеочипов, можно было обнаружить мост PLX, помогавший согласовывать их работу и взаимодействие с шиной PCI Express 2.0 x16 и 2 х 1 Гб видеопамяти стандарта GDDR3 со 128-битным интерфейсом. VisionTek HD 4670 X2 функционировала на частотах 725 МГц для видеочипов и 1600 МГц для видеопамяти соответственно и была совместима с DirectX 10.1 и Shader Model 4.1. За организацию дополнительного питания отвечал один специальный 6-контактный разъём. Отдельно стоило отметить незаурядные коммуникационные возможности видеокарты: на её задней панели, помимо выхода S-Video, был расположен квартет портов Dual-Link DVI, что позволяло одновременно подключать сразу четыре 30-дюймовых дисплея с разрешением вплоть до 2560 x 1600 пикселей. Обзор и тестирование VisionTek Radeon HD 4670 X2 можно посмотреть тут, а ссылку на оригинальную новость можно найти тут.






Sapphire HD 4850 Х2

Несмотря на то, что мировая премьера графического ускорителя Radeon HD 4850 X2 состоялась в августе 2008 года, одновременно с релизом более производительной модели HD 4870 X2, фотографий готовых продуктов на базе данного решения в исполнении партнёров AMD никто не видел вплоть до конца октября того же года, когда компания Sapphire Technology представила на своем официальном сайте изображение видеокарты Sapphire Radeon HD 4850 X2 2GB GDDR3. Ускоритель был сформирован на печатной плате нестандартного синего цвета и располагал двумя созданными по 55-нм технологии видеочипами RV770 PRO с 800 потоковыми процессорами каждый и был укомплектован памятью стандарта GDDR3 общим объёмом 2 Гб. При этом система охлаждения оригинальной конструкции занимала два слота расширения и состояла из пары алюминиевых радиаторов с медным основанием, каждый из которых обдувался собственным вентилятором. Стоит отметить, что микросхемы памяти были прикрыты индивидуальными охлаждающими пластинами из алюминия, а для силовых элементов цепей питания и расположенного между видеочипами аппаратного коммутатора шины PCI Express, были дополнительно предусмотрены отдельные алюминиевые радиаторы. Видеокарта функционировала на стандартных для одиночной HD4850 частотах: 625 МГц для видеочипов и 2000 МГц для памяти. Рекомендованная стоимость ускорителя составляла 280 евро за 2 Гб версию и 240 евро за версию с 1 Гб видеопамяти. Обзор и тестирование Sapphire Radeon HD 4850 X2 можно посмотреть, пройдя по  ссылке. Автору заметки в свое время удалось побывать в числе "счастливых" обладателей данной видеокарты. Почему "счастливых" написано в кавычках? Да потому, что видеокарта вышла совершенно отвратительной с потребительской точки зрения. Немаловажную роль конечно же сыграла система охлаждения, которая шумела аки пылесос, не помогала даже ручная настройка, ведь минимально можно было выставить лишь 11% оборотов и при этом видеокарта все равно оставалась шумной, при выставлении же 10% вентиляторы просто не стартовали и она быстро перегревалась. Отдельно стоит упомянуть и процесс разгона: вроде бы потенциал у карты был, но проблема была не в нем, а в том, что на сам разгон карта реагировала совершенно непредсказуемо, то позволяла выставить максимальные частоты и играть весь день, то зависала даже от повышения частоты на 1 МГц...






ATI HD 4870 X2

Видеокарта ATI Radeon HD 4870 X2 была официально представлена 12 августа 2008 года. Новый двухчиповой флагман отличался наличием пары графических процессоров AMD RV770, каждый из которых располагал 800 потоковыми процессорами и функционировал на частоте 750 МГц. Суммарный объем видеопамяти стандарта GDDR5 равнялся 2048 Мб (по 1024 Мб каждому видеочипу). Печатная плата видеокарты во многом повторяла таковую у ранее вышедшей HD 3870 X2, а система охлаждения и вовсе полностью ее копировала, разве что теперь оба радиатора были медными. Рекомендованная стоимость ускорителя на момент релиза составляла $599. Обзор и тестирование Radeon HD 4870 X2 можно посмотреть, пройдя по ссылке.


ASUS HD 4870 X2 Extreme

Компания ASUS представила свой переработанный вариант эталонного Radeon HD 4870 X2 поздней осенью 2008 года. Доработке подверглась печатная плата и система охлаждения видеокарты, особенностью которой было использование трех вентиляторов диаметром 80 мм и чисто алюминиевых радиаторов. Несмотря на уникальный дизайн и улучшенную систему охлаждения, частоты видеочипов и памяти остались неизменными и составляли стандартные 750/3600 МГц. Обзор и тестирование ASUS Extreme HD 4870 X2 можно посмотреть, пройдя по ссылке.


Gainward Rampage HD 4870 X2

На момент выхода Gainward Rampage 700 GLH была определенно не только самой быстрой версией Radeon HD 4870 X2, но и вообще быстрейшей одиночной видеокартой в мире, правда сей факт слегка омрачался тем, что она была и первой серийной видеокартой, система охлаждения которой занимала сразу три слота расширения. Видеокарта была выполнена на красной печатной плате оригинального дизайна, хотя, справедливости ради, стоит все же отметить, что расположение коннекторов питания, видеочипов, микросхем памяти и системы питания полностью повторяло таковое у эталонной модели Radeon HD 4870 X2. Применение более эффективной системы охлаждения позволило компании Gainward поднять частоты своей видеокарты до 790 МГц для ядра и 3800 МГц для памяти (против стандартных 750/3600 МГц). Обзор и тестирование Gainward Rampage 700 GLH можно посмотреть, пройдя по ссылке.


Sapphire HD 4870 X2 ATOMIC

Как и в случае с графическим адаптером ATI Radeon HD 3870 X2, компания Sapphire Technology решила порадовать компьютерных энтузиастов, выпустив охлаждаемый посредством жидкостной системы охлаждения, эксклюзивный ускоритель Radeon HD 4870 X2 ATOMIC. Данная модель, позиционировалась в качестве самого мощного ускорителя с однослотовым дизайном и была оснащена системой жидкостного охлаждения замкнутого цикла, которая включала в свой состав оригинальный по конструкции низкопрофильный водоблок для видеокарты, универсальный водоблок для центрального процессора с интегрированной помпой, а также радиатор, оборудованный 120-мм вентилятором. По словам разработчиков, СЖО изначально была готова к эксплуатации, легко устанавливалась и рассчитывалась на 50000 часов безотказной работы. Сама видеокарта была выполнена на основе печатной платы эталонного дизайна, однако использование продвинутой системы охлаждения позволила Sapphire поднять тактовые частоты, которые составляли 800 МГц для видеочипов и 4000 МГц для памяти. Продукт предлагался по рекомендованной стоимости в $650 и поставлялся в эффектном алюминиевом чемоданчике с фирменной символикой, внутри которого, помимо самой видеокарты, находился набор традиционных переходников, UV-лампа и USB-флэшка с драйверами. Обзор и тестирование Sapphire Radeon HD 4870 X2 ATOMIC можно посмотреть, пройдя по ссылке, источник новости.










M-One HD 5750 X2

Необычная видеокарта Radeon HD 5750 X2, производства китайской компании M-One, основывалась на паре видеочипов Juniper Pro, каждый из которых располагал 720 потоковыми процессорами и функционировал на повышенных до 770 МГц частотах. Суммарный объем 0,4 нс видеопамяти GDDR5 производства Hynix, составлял 1024 Мб, а частота равнялась 4600 МГц. Согласно обзору, который был опубликован на страницах китайского ресурса Zol.com.cn, в игровых приложениях видеокарта успешно соперничала с одиночными GeForce GTX 560 Ti и Radeon HD 6870.





Yeston  HD 5770 X2

Компания Yeston представила свою двухчиповую HD 5770 незадолго до выхода видеокарт Radeon 6700-й серии. Особенностью видеокарты было использование пары видеочипов Juniper, которые размещались в рамках одной печатной платы. За совместную работу видеочипов отвечал специальный чип-коммутатор от Lucid, который располагался с обратной стороны видеокарты. На нужды каждого GPU выделялось по 1 Гбайт локальной видеопамяти стандарта GDDR5, которая имела 128-битный интерфейс. Частоты видеочипов равнялись 850 МГц, а эффективная частота памяти составляла 4800 МГц. За дополнительное питание Radeon HD 5770 Х2 отвечал один 6-pin разъем питания. Ссылка на оригинальную новость.








AMD HD 5850 X2

Фотографии загадочного Radeon HD 5850 X2 появились в сети незадолго до официального анонса Radeon HD 5970. Видеокарта отличалась тем, что использовала в качестве системы охлаждения пару радиальных радиаторов, каждый из которых включал две тепловых трубки диаметром 8 мм, печатная же плата до мелочей напоминала таковую у серийной HD 5970. Сообщалось, что программа GPU-z рапортовала о наличии у видеочипов Cypress 1440 потоковых процессоров, так что карта определенно не была ранним прототипом серийной Radeon HD 5970. В серию видеокарта не пошла. Ссылка на оригинальную новость.







AMD HD 5970

Первый в мире двухчиповой графический ускоритель с поддержкой DirectX 11, а также самая горячая и желанная видеокарта сезона весна-лето 2011 года была представлена далекой осенью 2009 года, спустя 2 месяца после анонса одночиповых HD 5850 и HD 5870. Инженеры компании AMD постарались на славу и им стоило отдать должное, ведь в который раз двухчиповой флагман компании основывался на дуэте именно старших видеочипов. В нашем случае в их роли выступали Cypress XT, каждый из которых обладал полным набором потоковых процессоров, по 1600 на каждый GPU и функционировал на частоте 725 МГц. Общий объем видеопамяти стандарта GDDR5 составлял 2048 Мб, а ее частота равнялась 4000 МГц. Отличительной особенностью видеокарты была ее немалая длина, которая составляла внушительные 34 сантиметра, а также прекрасный разгонный потенциал, которому сильно способствовал разблокированный ползунок управления напряжением, при условии, что видеокарте был прошит соответствующий BIOS. Обзор и тестирование Radeon HD 5970 можно посмотреть, пройдя по ссылке.



PowerColor  HD 5970 LCS

Видеоадаптер Radeon HD 5970 LCS был представлен компанией TUL Corporation в феврале 2010 года, через три месяца после анонса оригинальной HD 5970. Особенностью видеокарты было использование фирменного водоблока производства компании EK, сама же печатная плата была выполнена по эталонному дизайну. PowerColor Radeon HD 5970 LCS был фабрично разогнанным решением: частоты видеоадаптера составляли 750 МГц для видеочипов и 4200 МГц для памяти. Как и эталонная плата, карта была совместима с DirectX 11, Shader Model 5.0 и OpenCL, и поддерживала технологии AMD CrossFireX, AMD Stream и AMD Eyefinity. Что же касалось набора коммуникационных возможностей, то он включал привычную пару выведенных на заднюю панель разъёмов DVI и один порт Mini DisplayPort. Ссылка на оригинальную новость.


PowerColor HD 5970 EYEFINITY 12

Первые фотографии необычной видеокарты PowerColor Radeon HD 5970 Eyefinity 12 появились в сети интернет 19 мая 2010 года, незадолго до начала выставки Computex 2010. Необычность видеокарты заключалась в том, что она была оборудована сразу 12 разъемами Mini DisplayPort, половина из которых размещалась на задней панели ведеоадаптера, а вторая половина располагалась на специальной съемной планке. Несмотря на внешнюю схожесть с эталонной HD 5970, модель от PowerColor все же отличалась от нее в лучшую сторону: видеокарта располагала увеличенным до 4096 Мб объемом видеопамяти стандарта GDDR5, а один из 6-pin разъемов дополнительного питания был заменен на 8-pin разъем, информацию о частотных характеристиках производитель решил не разглашать.



Sapphire HD 5970 Toxic Edition

Компания Sapphire представила свою видеокарту Radeon HD 5970 4Gb Toxic Edition в рамках Ганноверской выставки CeBIT 2010. Отличительной особенностью видеоадаптера было наличие 4096 Мб видеопамяти стандарта GDDR5 и трехслотовой системы охлаждения производства Arctic Cooling. Печатная плата синего цвета не претерпела значительных изменений в сравнении с эталонным Radeon HD 5970: лишь количество чипов памяти увеличилось с 16 до 32, количество фаз питания GPU с 3 до 4, а место одного из 6-pin разъемов дополнительного питания занял 8-pin разъем. Все эти нехитрые усовершенствования позволили производителю увеличить тактовые частоты видеокарты, теперь они равнялись 900 МГц для видеочипов и 4800 МГц для видеопамяти и сделали эту видеокарту самой быстрой в семействе Radeon HD 5000. Помимо Toxic версии компания Sapphire выпускала и более дешевую модель без громкой приставки, единственным отличием которой была уменьшенная частота видеопроцессора, которая составляла 850 МГц. Обзор и тестирование видеокарты Sapphire Radeon HD 5970 4Gb можно посмотреть, пройдя по ссылке.



XFX HD 5970 Black Edition Limited

Свое видение Radeon HD 5970 4GB компания XFX представила в конце лета 2010 года, спустя почти полгода после выхода Sapphire HD 5970 Toxic. При взгляде на видеокарту у современного читателя может возникнуть чувство дежавю: ведь графический адаптер XFX внешне практически полностью копировал эталонный дизайн Radeon HD 6990, а стоило снять систему охлаждения и становилось очевидно, что внешняя схожесть видеоадаптеров была не случайна и AMD Radeon HD 6990, вышедшая спустя почти год после первых упоминаний о XFX HD 5970 Black Edition, явно создавалась на ее основе. Но вернемся к описанию самой видеокарты: продукт XFX выгодно отличался от всех остальных решений на рынке и поставлялся в огромной черной коробке, которая, в свою очередь, содержала фирменную сумку производства компании G8 Brand. Сумка хранила в себе комплект поставки и уникальный футляр, который был выполнен в форме пистолета-пулемета, в нем-то и лежала смерть Кощея заветная видеокарта. За $1200 пользователю предлагались 4 Гб видеопамяти стандарта GDDR5 и тактовые частоты настольной версии Radeon HD 5870: 850 МГц для видеочипов и 4800 МГц для памяти. Видеокарта была выпущена ограниченным тиражом в 1500 экземпляров, а ее обзор и тестирование можно найти, пройдя по ссылке.




ASUS  HD 5870 X2 ARES

Впервые видеокарта ASUS ARES была представлена в рамках международной выставки CeBIT 2010, хотя фотографии печатной платы бродили по сети интернет задолго до этого. Видеокарта могла похвастать оригинальной печатной платой с тремя! разъемами дополнительного питания (2 х 8-pin и 1 х 6-pin), а ее сердцем служила пара видеочипов Cypress XT, которые, в отличие от эталонного Radeon HD 5970, функционировали на частотах 850 МГц. Объем видеопамяти стандарта GDDR5 вырос с 2048 Мб до 4096 Мб, а ее частота с 4000 МГц до 4800 МГц, таким образом графический ускоритель ASUS полностью повторял тактовые частоты одиночного Radeon HD 5870. Несмотря на то, что представлена видеокарта была еще зимой 2010 года, в серию она пошла лишь ближе к середине лета. Серийный вариант адаптера отличался от инженерного лишь немного модернизированной системой охлаждения: радиаторам видеочипов прибавили по одной тепловой трубке, при этом частоты видеокарты остались прежними. Обзор и тестирование ASUS ARES можно посмотреть тут.










Colorfire Xstorm  HD 6850 X2

Видеокарта Xstorm HD 6850 X2 4GB, основывавшаяся на паре созданных по 40-нм технологии чипов Barts PRO с 960 потоковыми процессорами каждый, была представлена компанией ColorFire осенью 2011 года. Модель была построена на чёрной печатной плате нестандартного дизайна с применением высококачественной элементной базы. Изюминкой видеокарты было применение технологии серебрения Silver-Plated Technology (привет ранним картам производства Triplex), которая, по заявлениям разработчиков, снижала сопротивление и уменьшала нагрев компонентов карты. Ускоритель был снабжён 12-фазной подсистемой питания, наделён DIP-переключателями для контроля напряжения и оснащён контактными площадками для замера напряжений при помощи мультиметра. Было предусмотрено и две микросхемы BIOS, одна обеспечивала работу на эталонных частотах, а вторая – на повышенных, переключение между микросхемами осуществлялось посредством специальных перемычек. Для организации дополнительного питания использовалась пара 8-контактных PCI-E разъёмов. Суммарный объём, имевшейся на борту видеопамяти стандарта GDDR5 с 256-битным интерфейсом, равнялся 4096 Мб. За отвод же лишнего тепла отвечал мощный двухслотовый кулер активного типа, конструкция которого предполагала наличие массивного алюминиевого радиатора с пятью медными тепловыми трубками, обдувавшегося дуэтом крупных, малошумящих вентиляторов. Источник новости.




Yeston HD 6850 X2

Видеокарта Yeston Radeon HD6850 X2 - загадочный продукт китайской розницы. Графический адаптер основывался на паре видеочипов Barts Pro и, судя по китайскому же обзору, располагал 2048 Мб видеопамяти стандарта GDDR5, которая была набрана 16-ю микросхемами производства Hynix. Из того же обзора можно было почерпнуть, что частоты видеочипов составляли 775 МГц, память же функционировала на эффективной частоте 4000 МГц. На печатной плате синего цвета располагалась двойка 8-pin PCI-E разъемов дополнительного питания, да разъем CrossFire, позволявший объединить пару видеоадаптеров в режиме Quad CrossFire. За согласованную работу видеочипов отвечал специальный чип-коммутатор производства ATI. На задней панели располагалось два разъема DVI и один HDMI. Галерею с множеством качественных изображений Yeston Radeon HD6850 X2 можно найти, пройдя по ссылке.




Club3D / PowerColor / VTX3D HD 6870 X2

TUL Corporation представила прототип видеокарты Radeon HD 6870 X2 в ходе международной выставки Computex 2011, проходившей в городе Тайбэй. Сердцем видеокарты служил дуэт видеопроцессоров Barts XT созданных по 40-нм технологии, каждый из которых располагал 1120 потоковыми процессорами. Ускоритель был изготовлен на оригинальной по дизайну красной печатной плате и был оборудован мощным двухслотовым кулером активного типа, который состоял из массивного алюминиевого радиатора, пяти медных тепловых трубок и двух вентиляторов разных типоразмеров. На PCB между двумя видеочипами располагалась микросхема Lucid Logix, которая обеспечивала поддержку технологии Lucid Hydra Multi-GPU Technology и помогала согласовывать работу пары видеочипов. Общий объём имевшейся на борту видеопамяти стандарта GDDR5 с 256-битным интерфейсом равнялся 2048 Мб. Для организации дополнительного питания была предусмотрена пара специальных 8-контактных разъёмов, а на задней панели размещалось две пары разъемов DVI и MiniDisplay Port, которые соседствовали с одиноким HDMI. Обзор и тестирование видеокарты можно посмотреть, пройдя по ссылке.







Yeston HD 6950 X2

Китайский IT-производитель Yeston предоставил местной прессе фотографии двухчиповой видеокарты Radeon HD 6950 X2 осенью 2011 года. Необычная разработка должна была занять в семействе Northern Islands почетное место сразу же позади Radeon HD 6990. В арсенале Yeston HD 6950 X2 имелась пара видеочипов Cayman, каждый из которых располагал 1408-ю потоковыми процессорами и шиной памяти разрядностью 256 бит. Кроме того, на печатной плате было распаяно 2 x 2 Гб графической памяти стандарта GDDR5, пара видеовыходов DVI, один HDMI и два Mini DisplayPort. Коннектор CrossFire и три разъема дополнительного питания уютно располагались в верхней части печатной платы, в центре же находится специальный чип-коммутатор производства Lucid, отвечавший за синхронизацию работы видеоядер. Ссылка на оригинальную новость.







AFOX  HD 6950 X2

Инженерный образец видеокарты AFOX Radeon HD 6950 X2 предстал перед объективами фотокамер на международной выставке Computex 2011. Предполагалось, что на печатной плате оригинального дизайна расположится пара видеочипов Cayman, чип-коммутатор и 16 микросхем видеопамяти стандарта GDDR5, по 1024 Мб для каждого GPU. За питание отвечала пара разъемов: один 6-pin и один 8-pin, а изображение выводилось посредством двух разъемов DVI, двух DisplayPort и одного HDMI. Для организации режима Quad Crossfire был предусмотрен соответствующий разъем.


Triplex  HD 6950 X2

Известная в прошлом компания-производитель видеокарт Triplex, решила напомнить о себе в рамках международной выставки Computex 2011, на которой она представила видеокарту Para-souls HD 6950 Dual. Из того небольшого объема информации, которую предоставила сама компания, можно было почерпнуть лишь то, что выпускать собирались две версии ускорителя: первая оснащалась видеопамятью стандарта GDDR5 суммарным объемом 2 Гб, вторая же версия имела в своем распоряжении 4 Гб памяти. Видеокарта была оборудована массивной двухслотовой системой охлаждения с вызывающим светло-синим кожухом, под лопастями вентиляторов проглядывалась пара радиаторов, в которых были применены медные тепловые трубки. За вывод изображения отвечал дуэт разъемов DVI, пара полноразмерных DisplayPort и один HDMI. К сожалению, в серию эта интересная видеокарта не пошла. Ссылка на оригинальную новость.





PowerColor  HD 6970 X2

Видеокарта Radeon HD6970 X2 была представлена компанией PowerColor в рамках все той же выставки Computex 2011. Сердцем видеокарты служила пара видеопроцессоров Cayman XT, каждый из которых обладал 1536 потоковыми процессорами и 2048 Мб видеопамяти стандарта GDDR5, таким образом суммарный объем памяти составлял 4096 Мб. За согласованную работу видеочипов отвечала специальная микросхема производства Lucid (аналогично Powercolor HD6870 X2). Частоты видеочипов равнялись 880 Мгц, видеопамять же работала на частоте 5500 МГц (эталонная HD 6990 при той же частоте ядра довольствовалась лишь 5000 МГц для памяти). Для отвода тепла использовалась массивная трехслотовая система охлаждения в которой была задействована пара вентиляторов: типоразмера 120 мм и 140 мм, а за подачу дополнительного питания отвечало сразу три 8-pin разъема. Для вывода изображения на задней панели была предусмотрена двойка разъемов DVI, двойка Mini DisplayPort и один разъем HDMI. Видеокарта была практически готова к серийному производству, об этом можно судить благодаря тому факту, что на выставке Computex демонстрировался не какой-нибудь там муляж, а целая рабочая система в которой была задействована сразу пара Powercolor Radeon HD 6970 X2 в режиме Crossfire. Так же следует отметить, что одна такая видеокарта была выставлена в качестве приза на конкурсе, проводившимся ресурсом TechPowerUP Pimp My Rig Contest. Целью конкурса был набор минимального количества баллов в тесте Futuremark 3DMark 03 при условии того, что тестируемая система проходила через весь набор тестов. Кому интересно, победил некий господин Sheng родом из ЮАР, который добился результата в 1 попугай на системе, которая включала (Сюрприз! Сюрприз!) процессор AMD Phenom II Х6, 4096 Мб оперативной памяти и видеокарту Radeon HD 5770.






AMD HD 6990

Впервые двухчиповой AMD Radeon HD 6990 (кодовое имя Antilles) предстал перед объективами фотокамер на выставке CeBIT 2011, которая проходила в Германии, а официальный анонс видеокарты состоялся 8 марта 2011 года. По старой доброй традиции новый двухчиповой флагман основывался на паре старших видеочипов Cayman XT, каждый из которых имел в своем распоряжении 1536 шейдерных процессоров и функционировал на частоте 830 Мгц. Память же ускорителя, общий объем которой составлял 4096 Мб, функционировала на частоте 5000 Мгц. Особенностью видеоадаптера было наличие специального переключателя BIOS, активация которого поднимала частоты видеочипов до 880 МГц, характерных для одиночного Radeon HD 6970.


Габаритные размеры видеокарты, по сравнению с Radeon HD5970, изменений не претерпели: длина печатной платы составляла 330 мм, высота - 100 мм, ширина же равнялась 33 мм. Питание подавалось посредством пары 8-pin PCI-E разъемов дополнительно питания, а за вывод изображения отвечал один разъем DVI и четверка разъемов Mini DisplayPort. Рекомендованная стоимость AMD Radeon HD 6990 на момент анонса составляла $600.


Единственным не стандартным вариантом флагмана был PowerColor Radeon HD6990 LCS, отличавшийся от своих собратьев предустановленным Full Cover водоблоком производства компании EK. Печатная же плата и частотная формула при этом не претерпели никаких изменений. Обзор и тестирование видеокарты можно посмотреть тут и тут.














AMD FirePro S10000

Модель AMD FirePro S10000 была впервые представлена на международной конференции SC12. По заявлению производителя она являлась самым мощным в индустрии профессиональным ускорителем, предназначенным для применения в серверах и центрах обработки данных, а также в сфере высокопроизводительных вычислительных систем. В основе видеокарты лежала пара видеочипов Tahiti Pro, каждый из которых располагал 1792 потоковыми процессорами, пиковая производительность адаптера при вычислениях с двойной точностью достигала 1,48 TFLOPS. Графический ускоритель имел на борту 6144 Мбайт видеопамяти стандарта GDDR5, рабочая частота ядер равнялась 825 МГц. Для организации дополнительного питания была предусмотрена пара 8-контактных разъёмов, а максимальная потребляемая мощность составляла 375 Вт. Источник новости.



AMD HD 7990

Тернист и долог был путь Radeon HD 7990 к сердцам покупателей: заклятый "друг" NVIDIA успел выпустить свою GeForce GTX 690 еще весной 2012 года, уже на летнем Computex партнеры AMD демонстрировали рабочие решения основанные на паре видечипов Tahiti XT, а осенью того же года была представлена профессиональная FirePro S10000, при этом дата выхода эталонной Radeon HD 7990 все время оставалась тайной, покрытой мраком. Но наконец, спустя год после выхода двухпроцессорного флагмана конкурента, была официально представлена видеокарта AMD Radeon HD 7990. Основывалась она на паре видеочипов Tahiti XT, каждый из которых располагал 2048 потоковыми процессорами и функционировал на частоте 950 Мгц, частота видеочипов динамически увеличивалась до 1000 МГц. Память графического ускорителя, суммарным объемом 6144 Мб, функционировала на частоте 6000 МГц. Видеоадаптер располагал парой 8-pin разъемов дополнительного питания и был оборудован разъемом, предназначенным для организации Quad CrossfireX системы. Для вывода изображения был предусмотрен одиночный разъем DVI и четверка разъемов Mini DisplayPort. Обзор и тестирование AMD Radeon HD 7990 можно посмотреть, пройдя по ссылке.





PowerColor Radeon HD 7990 Devil 13

Вскоре после выпуска одночипового флагмана Radeon HD 7970, AMD объявила о своём амбициозном проекте под названием "New Zealand", под которым скрывалась видеокарта с двумя графическими ядрами Tahiti XT - Radeon HD 7990, но время шло, а обещанный срок "Coming Soon" многим набил оскомину. Некоторые партнеры компании решили, что ожидание порядком затянулось и взяли инициативу в свои руки. Среди них была и компания PowerColor, которая впервые представила свой Radeon HD7990 Devil 13 на выставке Computex 2012. Продукт относился к серии Limited Edition и был выпущен очень ограниченным тиражом по рекомендованной цене в 999 евро. Видеоадаптер строился на основе пары видеочипов Tahiti XT, которые функционировали на частоте 925 МГц, кроме того видеокарта располагала специальным переключателем, после активации которого загружался ОС BIOS и частота GPU автоматически поднималась до 1000 МГц. Инженеры Powercolor снабдили свой графический адаптер видеопамятью стандарта GDDR5 суммарным объемом в 6 Гб, функционировала она на эффективной частоте 5500 МГц. Devil 13 отличалась немалыми размерами: шутка ли, длина видеокарты составляла 315 мм, а высота 60 мм при этом вес приближался к 2 кг. В комплекте с видеокартой даже поставлялась специальная раздвижная подставка Power Jack, предназначением которой было избежание возможного провисания видеокарты в корпусе. Дополнительное питание подавалось посредством тройки 8-pin PCI-E разъемов, а за вывод изображения отвечало два разъема DVI, один DisplayPort и пара Mini DisplayPort.

Помимо уникального Devil 13 Radeon HD7990, компания PowerColor и компания Club3D выпустили немного упрощенную версию, которая отличалась другим цветом кожуха системы охлаждения, иным комплектом поставки и меньшими тактовыми частотами видеочипов: 900 МГц со стандартным BIOS и 925 МГц при активации OC BIOS. Рекомендованная стоимость этой версии составляла $900. Обзор и тестирование PowerColor Radeon HD7990 Devil 13 можно посмотреть тут и тут.



HIS HD 7970 X2

Впервые HIS Radeon HD7970 X2 была показана на выставке Computex 2012 в виде инженерного образца, однако спустя некоторое время HIS представили и рабочие экземпляры, которые указывали на возможность скорого серийного производства. Сердцем видеокарты служила пара видеочипов Tahiti XT, инженеры HIS оказались ребятами не робкого десятка и осмелились поднять частоты GPU до отметки 1050 МГц, а видеопамяти, суммарный объем которой равнялся 6144 Мб, до 6000 МГц. Таким образом видеокарта была быстрее, чем представленная на той же выставке Powercolor Radeon HD7990 Devil 13. Для связи двух GPU использовалось SoC-решение LT22102 от LucidLogix Technologies (Lucid), помимо этого была предусмотрена возможность объединения пары видеокарт в Quad Crossfire систему. За отвод тепла отвечала массивная трехслотовая система охлаждения, под ее кожухом уютно размещалась пара отдельных радиаторов с медными основаниями, каждый из которых располагал 6-ю тепловыми трубками диаметром 6 мм. Дополнительное питание видеокарте подавалось посредством трех 8-pin PCI-E разъемов, а за вывод изображения отвечало сразу шесть видеовыходов: четыре Mini DisplayPort, один HDMI и один DVI. Обзор и тестирование HIS Radeon HD7970 X2 можно посмотреть тут и тут.





XFX HD 7990 Triple Dissipation

В апреле 2013 года AMD представила свой самый быстрый 3D-ускоритель - Radeon HD 7990. Некоторые партнёры компании включили в свой ассортимент модели на основе этой двухпроцессорной видеокарты, но ни одна модель не отступала от эталонного образца, кроме PowerColor Radeon HD 7990 Devil 13, которая, впрочем, вышла задолго до официального старта "Malta". Однако, компания XFX, за несколько недель до анонса нового поколения видеокарт "Vulcanic Islands", представила усовершенствованную версию Radeon HD 7990. XFX строго следовала указаниям американского производителя графических чипов и в своей новой видеокарте Radeon HD 7990 придерживалась эталонных тактовых частот 950/1000 МГц (GPU) и 6000 МГц (память), правда это не помешало компании оснастить свою модель новой системой охлаждения Triple Dissipation. По размерам карта занимала три слота расширения, а в конструкцию массивной системы охлаждения входило пять медных тепловых трубок (две имели диаметр 8 мм, а остальные три - 9 мм), алюминиевые и медные радиаторы, а также три 80-мм осевых вентилятора. Под кулером скрывалась пара видеочипов Tahiti XT, каждый из которых нес 2048 потоковых процессоров и располагал 3072 Мбайт видеопамяти GDDR5. Для дополнительного питания видеокарты использовалась тройка 8-контактных разъёмов PCI-E, источник новости.


ASUS  HD 7970 X2 ARES II

Видеокарта ASUS ARES II засветилась перед объективами фотокамер задолго до своего официального анонса. В те времена ходили слухи о том, что видеокарта будет основана на паре видеочипов Pitcairn XT, а система охлаждения выставочного образца напоминала таковую у первого ARES, только была выполнена не в красно-черных, а в желто-черных тонах. Шло время и в феврале 2013 года ASUS официально представили финальную версию видеоадаптера ARES II: в его основе лежала пара видеочипов Tahiti XT, характерных для Radeon HD 7970, а суммарный объем видеопамяти стандарта GDDR5 равнялся 6144 Мб. Особенностью видеокарты было использование водяной системы охлаждения замкнутого типа (впервые для видеокарт серии Republic of Gamers), что позволило производителю поднять частоты видеокарты до внушительных 1100 МГц для ядра и 6600 МГц для видеопамяти, оставив к тому же солидный запас прочности для дальнейшего разгона. Таким образом ARES II стал самой быстрой одиночной видеокартой в семействе Southern Islands (а возможно и в мире), немного опередив Radeon HD 7970 X2 производства компании HIS. Рекомендованная стоимость видеокарты на момент старта продаж составляла 1425 евро. Обзор и тестирование ASUS ARES II можно посмотреть, пройдя по ссылке.


Sapphire HD 7990 ATOMIC

Видеокарта Sapphire Radeon HD 7990 ATOMIC была впервые представлена на международной выставке Computex 2013. Как продолжатель славных традиции семейства ATOMIC, графический ускоритель был оборудован водоблоком оригинальной конструкции и должен был поставляться в составе замкнутой системы водяного охлаждения. Примечательно, что все предыдущие двухчиповые представители семейства могли похвастать лишь эталонным дизайном платы и в этом плане Sapphire HD 7990 ATOMIC был приятным исключением. Видеокарта была основана на уникальной, 12 - слойной печатной плате, на которой располагалась пара видеочипов Tahiti XT (почему-то Sapphire назвали их Tahiti XT2), 36 - фазная система питания и 6144 Мб видеопамяти стандарта GDDR5. Дополнительное питание подавалось посредством трех 8-контактных PCI-E разъемов, а для вывода изображения на задней панели располагалось 6 разъемов Mini DisplayPort. К сожалению, амбициозным планам компании по возрождению серии ATOMIC не суждено было сбыться и в серию видеокарта не пошла.




При написании заметки использовались материалы следующих интернет ресурсов:



  • www.3dfx.cz


  • www.3DNews.ru


  • www.AlienBabelTech.com


  • www.Bit-tech.net


  • www.DVHardware.net


  • www.Expreview.com


  • www.Ferra.ru


  • www.Guru3D.com


  • www.Hardware.fr


  • www.HardwareHeaven.com


  • www.Hardwareluxx.ru


  • www.HardwareZone.com


  • www.Hexus.net


  • www.HotHardware.com


  • www.HWP.ru


  • www.iXBT.com


  • www.ModLabs.net


  • www.Neoseeker.com


  • www.Overclockersclub.com


  • www.Overclockers.ru


  • www.Overclockers.ua


  • www.PCnews.by


  • www.PConline.com.cn


  • www.PCPer.com


  • www.PCSTATS.com


  • www.PureOverclock.com


  • www.Tdfx.de


  • www.TechpowerUP.com


  • www.TheDodgeGarage.com


  • www.THG.ru


  • www.TweakTown.com


  • www.U-sm.ru


  • www.VR-Zone.com


  • www.Wccftech.com


  • www.XtremeSystems.org


  • www.XTReview.com


  • www.Zol.com.cn



Ссылка на ветку конференции, в которой обсуждаются материалы, опубликованные на моей персональной странице.
Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Оценитe материал
рейтинг: 1.0 из 5
голосов: 18

Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
