Давно я хотел сменить свой старый ящик, но никакие новинки ни за какие деньги не трогали душу. А перед самым новым годом блок питания взял и накрылся, чтобы его вытащить, пришлось снимать материнскую плату, и я понял: момент настал, новый корпус нужно брать сейчас. C одной стороны, корпус это просто ящик, куда засовываются комплектующие. Казалось бы, главное чтоб выглядел прикольно. Но не так всё просто.

Вот скромненький списочек свойств, которыми на мой взгляд должен обладать правильный корпус:
- Минимальные габариты без ущерба вместимости. Влезть должно всё, что нужно, но не более. Корпус должен быть формата MidiTower. Наверняка это утверждение вызовет волну протеста, но лично я глубоко в этом убежден. Монстры ака Fulltower больше подходят для серверов с дюжиной жестких дисков. Дюжина жестких дисков обычно нужна для коллекции фильмов, музыки, и всякого вареза (кстати задумайтесь, а нужны ли большие харды, если бы всё у всех было только лицензионное?). Крайне редко кто-то сидит на таких коллекциях как царь Кощей - их раздают в локальной сети, торрентах, пользуются ими с ноутбуков, с компьютеров родителей, медиа стримеров или будучи вне дома через интернет. В общем, получается типичный файлсервер. В идеале такая машина должна работать 24/7, а значит быть тихой и экономичной. Мощные процессоры и видеокарты в эту модель никак не вписываются, поэтому под файлсервер выделяют отдельный компьютер и оптимизируют его совершенно по другим критериям. В основных (игровых) компах на базе Fulltower образуются пустые пространства на треть объема, мысленная ликвидация которых никак не сказывается на функционале, а бывает что вообще материнская плата с хай энд видеокартой и топовым кулером смотрятся как-то жалко в подобном громадном шкафу - это лишь пустая трата денег и места в комнате. К тому же, если производители делают корпус и для файлсервера, и для игрового компа, и для домашнего кинотеатра, чтобы и с СВО мог работать, и в пассиве, и продувался на ура и был одновременно бесшумным - попытка угодить всем означает слив везде. Я пытаюсь сделать выбор именно геймерского корпуса, геймерам нужны самые мощные CPU, самые мощные видеокарты и пара самых быстрых дисков, охлаждение предполагается только воздушное, достаточно мощное, но не ревущее громче остальных компонентов, задача спать с корпусом не ставится - для всего этого MidiTower вполне достаточно.

- Корпус не должен быть хлипким, нужна более-менее толстая сталь. Поролоновая/войлочная шумоизоляция на внутренних стенках приветствуется, хотя и не обязательна.

- Ни о каких порезах об острые края и выламывании заглушек консервным ножом не может идти и речи.

- Передняя часть должна состоять из отсеков 5,25" сверху донизу и иметь перемещаемую корзину для жестких дисков.

- Должны влезать абсолютно любые видеокарты, настоящие и будущие. Выполнение предыдущего пункта позволяет это сделать без лишнего увеличения глубины корпуса.

- Само собой, корпус должен быть достаточным по ширине, чтобы не было проблем с установкой крупных кулеров.

- Даже хитрые крепления в отсеках 5,25" не отменяют стандартные 8 дыр для винтов. Это критично для крепления контроллеров вентиляторов и прочих девайсов с маленькой глубиной.

- То же самое касается креплений плат расширения - защелки не должны отменять винты.

- Достаточная вентиляция. В идеале к наиболее горячим компонентам (ЦП и видеокартам) должен поступать свежий воздух, не нагретый кем-то еще. Горячий воздух должен максимально быстро удаляться из корпуса. Также не должно быть лишних препятствий на пути воздушных потоков: нагнетающие вентиляторы должны быть закрыты только фильтрами от пыли - никакой модной пластиковой лепнины, задние должны закрываться не штампованными дырками в монолитной стенке корпуса, а проволочной решеткой гриль. В идеале температуры всех компонентов должны быть ниже, чем на открытом стенде.

- Достаточное охлаждение всех жестких дисков.

- Желательно наличие системы гашения вибрации дисков, при этом она не должна идти в минус прочности конструкции. В идеале система крепления дисков, вентилятор, фильтр от пыли и декоративные заглушки должны легко отделяться друг от друга дабы не создавать лишних трудностей при замене одного из элементов.

- Установке БП не должно ничто препятствовать (прощай, мой Ascot 6AR2). Диски также должны устанавливаться без проблем. Либо поперек корпуса через бок, либо вдоль корпуса через переднюю часть или съемную корзину.

- Все вентиляторы не меньше 120мм. Надеюсь, не нужно объяснять, что в общем случае вентилятор большего диаметра создает тот же воздушный поток при меньшем уровне шума.

- Минимум нестандартных вентиляторов, которые мало реально заменить в будущем. Пример: модификация Pro корпусов AeroCool с их 400мм пропеллером на боковой крышке.

- Фильтры от пыли. На всех нагнетающих вентиляторах должны быть фильтры, которые легко чистятся.

- Предыдущий пункт накладывает ограничение на расположение блока питания: новомодная схема, когда БП сосет воздух прямо с пола, неприемлема.

- Разъемы USB и наушников на передней панели должны располагаться в адекватных местах. Чаще всего так оно и есть, но некоторым особо "талантливым" дизайнерам таки удается напортачить. Наличие передней крышки, закрывающей все отсеки, это скорее минус, хотя встречались и удачные реализации (у Thermaltake M9D крышка выполняет роль дополнительного воздушного фильтра).

- В корпусе не должно создаваться пониженное давление: если нагнетающий поток слабее высасывающего, разница будет всасываться через все щели (зазоры крышек, PCI заглушки, оптический привод) и забивать их пылью.

- Без лишних дыр. Полностью пассивное охлаждение это другая история. В обычной жизни воздухообмен должен идти контролируемо через вентиляторы. Из-за дополнительной перфорации воздух обычно начинает гоняться по кругу через расположенный рядом вентилятор. Перфорация на верхней части корпуса это дополнительный источник пыли в то время, когда система выключена (привет, Thermaltake Armor). При пониженном давлении в корпусе любые дырки - зло.



Как ни странно, корпусов, удовлетворяющих всем пунктам, не существует, хотя я даже не предъявлял претензий к экстерьеру. Но нужно было принимать конкретное решение здесь и сейчас. Выбор пал на Antec Nine Hundred Two.



Всем рекомендую к прочтению статьи лаборатории Его Воздушество: обзор и тестирование корпуса Antec Nine Hundred и Быстрее, выше, сильнее! Обзор корпуса Antec Twelve Hundred, а также спецификации на официальном сайте производителя. Если кратко, вторая версия 900-ки мало похожа на первую, это скорее 1200-ка, лишившаяся одного 120мм вентилятора сзади и 3 отсеков 5,25" вместе с корзиной для хардов спереди. Но еще рано ставить точку, я бы хотел остановиться на особенностях, которые не были рассмотрены в вышеупомянутых статьях, попытаться сравнить между собой Nine Hundred Two, Nine Hundred и Twelve Hundred, а также выяснить, подходит ли корпус под мои требования.

Итак, вот он, девятьсот второй:


(кликните по картинке для увеличения)

Antec Nine Hundred Two - внешний вид

Действительно, очень похож на Twelve Hundred, уменьшенный по высоте. Единственное отличие - у Nine Hundred Two выступающая часть верхнего 200мм вентилятора обернута в пластик, а у Twelve Hundred она была обтянута сеткой. Монолитный пластик мне нравится больше.
Верхушка Nine Hundred первой версии была выполнена совершенно иначе. Быть может кому-то нравился лоток для хлама и утопленный пропеллер... дело вкуса.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - перед верх

Передняя панель аналогична оной у Twelve Hundred. Слева направо кнопка Reset, два разъема USB, eSATA, точечка, похожая на отверстие у CD привода, в которое обычно суют скрепку для аварийного извлечения болванки, это на самом деле индикатор активности диска (мигает синим светом), два джека для наушников и микрофона (только настоящий оверклокер сможет безошибочно определить какой из них какой) и кнопка Power.
У старого Nine Hundred панель была расположена менее удачно, зато на ней имелся разъем FireWire и цветовая маркировка аудио выходов.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - верхний вентилятор

Верхний вентилятор точно такой же как и у Twelve Hundred. Те же 200мм в диаметре, та же штампованная решетка (спасибо хоть за крупные ячейки), то же отсутствие фильтров. Вообще, на выдувающем вентиляторе никогда не ставят фильтры, но верхний вентилятор особенный. Когда компьютер выключен, быль будет осаждаться внутри корпуса. Ее будет гораздо меньше, чем при активном всасывании, а если компьютер включен постоянно, ее не будет вовсе, но всё-таки я бы предпочел иметь там фильтр.
Вентилятор у Nine Hundred был оформлен слегка иначе, но об этом я уже говорил выше. Других отличий нет.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - перед

Как я и хотел, передняя часть представляет собой ряд пятидюймовых отсеков. Что-то особенное относительно Twelve Hundred сказать сложно. Всё те же шестигранные соты.
А в Nine Hundred отверстия были круглыми и в два раза более мелкими - препятствие на пути воздушного потока гораздо более серьезное.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - заглушки

Во всех трех корпусах остается три свободных отсека. Заглушка одного из них насквозь дырявая, две другие закрыты твердым непродуваемым поролоном. Думаю, предполагается, что дырявая уходит на вечный покой после установки оптического привода, другие препятствуют неконтролируемой циркуляции воздуха.
В комплекте с корпусом дается еще одна заглушка с вырезом под 3,5" устройство (кардридер/дисковод) + корзинка для его крепления в пятидюймовом отсеке, но фотографировать не буду - это есть в статьях лаборатории )


(кликните по картинке для увеличения)

Antec Nine Hundred Two - зад

А вот так выглядит задняя часть корпуса. Прошу прощенья за фото, этот ракурс я забыл сфотографировать вовремя, поэтому демонстрирую вид уже собранной системы. Суть в чем, выглядит зад примерно также как у Twelve Hundred за вычетом одного вентилятора. Важная особенность - больше нет сомнительной перфорации вокруг отверстий для шлангов СВО! Также можно заметить, что PCI заглушки поставлены ближе к блоку питания - производитель отказался от извращения в виде собственного формфактора для БП (надеюсь, навсегда).
Кстати, Nine Hundred не имел вопросов с установкой БП, и не очень нужных дырок для вентиляции, а отверстия для шлангов уже тогда были на своих местах.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - внутренности

Внутри всё также очень похоже на Twelve Hundred. Минус три отсека 5,25" и минус одна корзина. Про задний вентилятор и БП я уже говорил.
Nine Hundred не был черным внутри и в нем не было отверстий для шлангов СВО. Зато в нем были нормальные дырки для крепления 5,25" устройств - по пять штук для двух нижних винтов и две полоски для произвольного крепления верхних. Целесообразность изобретения, внедренного в Twelve Hundred, когда отверстия смещены относительно друг друга, вызывает большие сомнения.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - регулятор заднего и верхнего вентилятора

В задней части корпуса имеется панель управления задним и верхним вентилятором. Точь-в-точь как у Twelve Hundred, если бы не отсутствующий выключатель для отсутствующего второго заднего вентилятора. Панелькой можно регулировать скорость вращения двух вентиляторов, а также отключать подсветку верхнего. Все комментарии про шум в статье лаборатории абсолютно точны. На минимальных оборотах вентиляторы почти бесшумны и при этом создают достаточный воздушный поток. На средних оборотах система отчетливо слышна и дует весьма сильно. На высоких стоит конкретный вой, воздушный поток просто огромный. Советую оставить всё на минимуме.
А в Nine Hundred такой панельки нет вовсе.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - вентиляторы и регулятор изнутри

Примерно так выглядит данная конструкция внутри корпуса. Можно заметить, что питание подключается к вентиляторам напрямую, плюс из вентиляторов идут провода к панели управления. Эти провода смонтированы жестко, так что демонтаж родных пропеллеров возможен только с помощью кусачек, а после установки других моделей панелька останется не у дел. Жаль.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - боковая крышка

Боковая крышка похожа на аналогичную у Nine Hundred, но последний не имел фильтра от пыли. В новинке, как и в Twelve Hundred такой фильтр есть.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - фильтр на боковой крышке

Фильтр легко выдвигается и без проблем моется, хотя хотелось бы поступать иначе.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - фильтр на боковой крышке крупно

Я привык, что фильтр можно тупо пропылесосить снаружи. Это легко сделать, если фильтр находится сразу за решеткой, но в данном случае до него еще порядка 5мм. Не уверен, что получится, но время покажет.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - открытый правый бок

Правая сторона ничего особенного собой не представляет, порадовали лишь предустановленные многоразовые стяжки для проводов.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - дисковая корзина

Дисковая корзина один к одному как в Twelve Hundred. Для сравнения, у Nine Hundred не было регулятора скорости вращения вентилятора, который виден на этом фото в нижнем правом углу, и не было фильтра от пыли.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - фильтр на дисковой корзине

Далее я собирался раскритиковать корзину за то, что она является монолитным блоком, включающий саму корзину для крепления дисков, вентилятор, фильтр и заглушки. Если кто-то читал мои требования, все эти компоненты хотелось бы видеть раздельными.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - дисковая корзина сбоку

Но добрый товарищ Ханыга подсказал, что корзина может легко раскрываться, достаточно отжать пару защелок.


(кликните по картинке для увеличения)

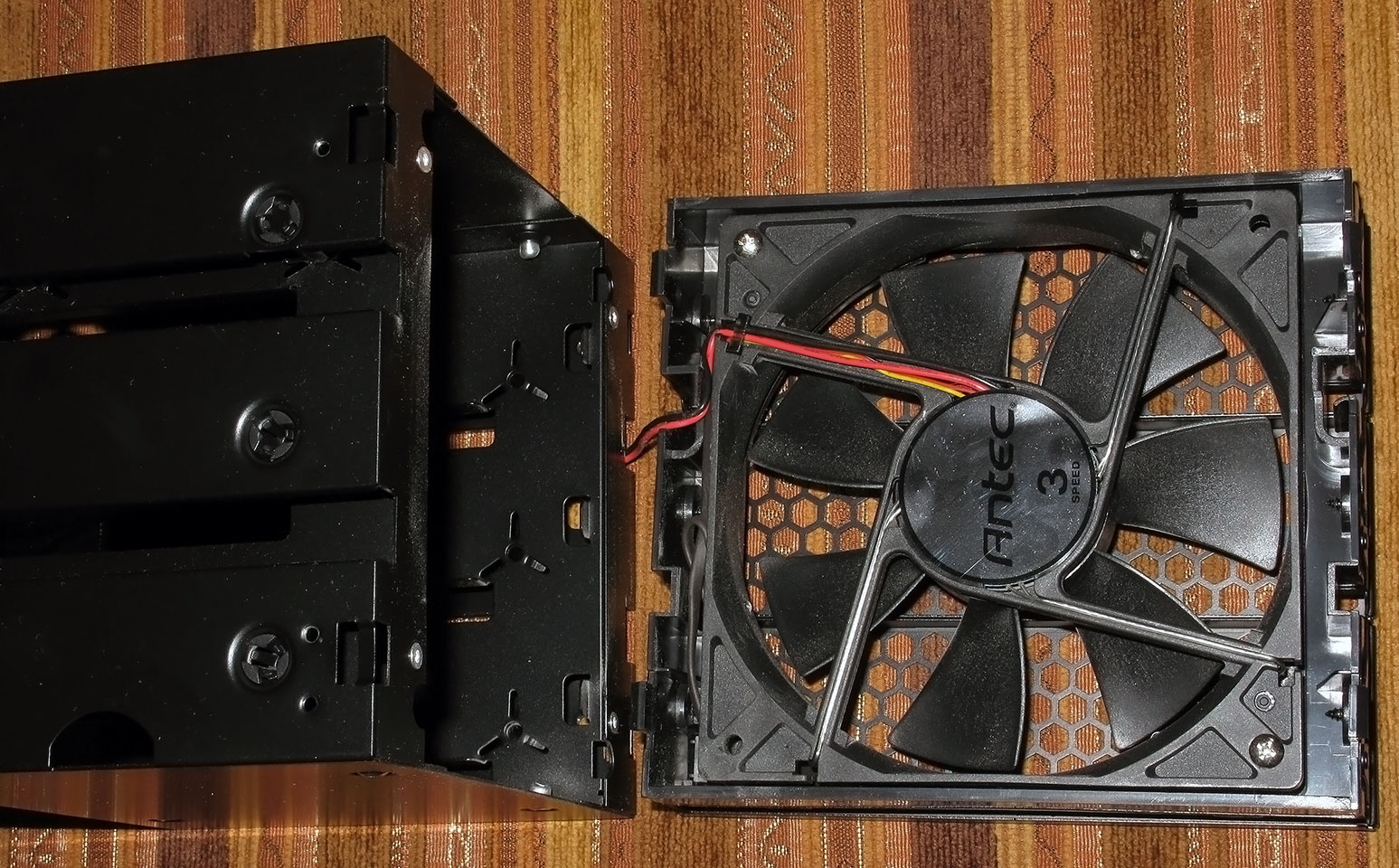

Antec Nine Hundred Two - разборка дисковой корзины

Так можно легко получить доступ вентилятору. Другая особенность заключается в том, что переднюю часть корзины можно закрепить отдельно, тем самым освободив место для особо длинных видеокарт. Для этого в корпусе сделаны специальные отверстия.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - крепление вентилятора, фильтра и заглушек без корзины

К сожалению, чтобы почистить фильтр, потребуется снять обе боковины корпуса и открутить все винты, держащие корзину - достаточно трудозатратно, особенно с учетом, что чистить фильтры нужно регулярно. Можно конечно одним винтом всё закрепить, но это не совсем хорошо. Если корзина с хардами закреплена только с одной стороны, она может дребезжать.
А вот кстати каким стал фильтр всего за неделю использования не в круглосуточном режиме:


(кликните по картинке для увеличения)

Забитый пылью фильтр

Пылесосить корзину спереди еще труднее, чем боковую крышку - между передней решеткой и фильтром приличное расстояние. Не очень хорошо, но не смертельно.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - система в сборе, внутренности

Как-то так выглядит система в сборе. Кабели я особо тщательно не укладывал, т.к. конфигурация компьютера меняется слишком часто Кстати, расстояние от PCI заглушек до дисковой корзины 30см. Если захотите установить жесткий диск прямо напротив видеокарты, учтите, что диск выпирает из корзины примерно на на 3см, и еще ~2см стоит оставить для кабелей, идущих к харду. Со снятой корзиной от заглушек до переднего вентилятора аж 42 см - хватит для чего угодно.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - защелка вентилятора на боковой крышке упирается в кулер

А эту проблему я ждал, как только увидел фото боковой крышки в интернет магазине... Корпус особой шириной не выделяется, а защелка дополнительного вентилятора на боковой крышке довольно длинная и проблема с установкой кулера весьма актуальна. Kaa в обзоре Twelve Hundred сказал: "мешать не должно", но фишка в том, что Twelve Hundred выше, судя по фото, в нем боковой вентилятор расположен относительно материнской платы и процессорного кулера чуть ниже. А в моем случае защелка упирается в кулер IFX-14 и боковая крышка не закрывается.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - боковая крышка не закрывается

Оставлять систему в таком виде никак нельзя, т.к. банально взяв корпус за бока можно переломать крепления кулера. Слегка погрустив, я взял проверенные временем кусачки.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - обрезание защелки на боковой крышке

Для вентилятора места и подавно нет, поэтому решено было собирать всё как есть. А вообще бред, что новый корпус ценой почти 200$ нужно сразу же править кусачками.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - система в сборе, внешний вид

Так выглядит полностью собранная система. Вроде бы неплохо. Осталось проверить последнюю вещь, а именно давление внутри корпуса. Есть предположение, что два нагнетающих 120мм вентилятора не накормят 120мм выдувающий аппарат на задней стенке, 140мм (пусть даже тихоходный) пропеллер в БП и 200мм монстра сверху.


(кликните по картинке для увеличения)

Antec Nine Hundred Two - низкое давление в корпусе

Так и есть. Воздух затягивается через дырявые PCI заглушки. Это плохо. Возможно, вентилятор на боковой стенке восстановил бы равновесие, но не для меня. Также есть вариант увеличить скорость передних вентиляторов, но шум станет слишком сильным. Если же поставить видеокарту, которая интенсивно выбрасывает весь отработанный воздух наружу, дисбаланс будет еще сильнее, а если пару таких, то и представить страшно. Очень жаль.



Пора дать ответы на все пункты, обозначенные в начале.

- Минимальные габариты без ущерба вместимости. Корпус должен формата MidiTower.
Antec Nine Hundred Two это вместительный MidiTower - всё хорошо.

- Корпус не должен быть хлипким. Шумоизоляция приветствуется, но не обязательна.
Корпус сделан достаточно крепким, шумоизоляции нет - всё хорошо.

- Никаких порезах об острые края и выламывании заглушек.
Корпус добротный, резаться не об чего, выламывающихся заглушек нет - всё хорошо.

- Передняя часть должна состоять из отсеков 5,25" сверху донизу и иметь перемещаемую корзину для жестких дисков.
Отсеки 5,25" сверху донизу + две перемещаемые корзины для дисков - всё хорошо.

- Должны влезать абсолютно любые видеокарты.
Влезут, если отстегнуть дисковую корзину. При этом вентилятор, фильтр и заглушку можно закрепить на своем месте - всё хорошо.

- Корпус должен быть достаточным по ширине, чтобы не было проблем с установкой кулеров.
Могут быть проблемы из-за защелки для вентилятора на боковой крышке, нужно ломать - недопустимо для корпуса данной ценовой категории.

- Крепления в отсеках 5,25" не отменяют стандартные 8 дыр для винтов.
Крепление на винтах есть, но отверстия зачем-то смещены. На все 8 одновременно закрепить нельзя.

- Защелки плат расширения не должны отменять винты.
Платы расширения крепятся только на винтах - всё хорошо.

- Достаточная вентиляция. Задние вентиляторы должны закрываться проволочной решеткой гриль.
Вентиляция великолепная, корпус не проигрывает открытому стенду даже в тихом режиме. Решетки гриль нет, но и штампованная продувается легко - всё хорошо.

- Достаточное охлаждение всех жестких дисков.
Жесткие диски охлаждаются отлично - всё хорошо.

- Наличие системы гашения вибрации дисков, без ущерба прочности конструкции. Система крепления дисков, вентилятор, фильтр от пыли и декоративные заглушки должны быть разделяемы.
Конструкция прочная, система гашения вибрации отсутствует (если не считать тонкие пластиковые прокладки на крепежных винтах). Вентилятор, фильтр и заглушки - монолитный блок, но дисковую корзину отделить можно.

- Установке БП и жестких дисков не должно ничто препятствовать
БП ставится без проблем, для установки дисков нужно отвернуть корзину и вытащить ее через переднюю часть - всё хорошо.

- Минимум нестандартных вентиляторов, которые мало реально заменить в будущем.
120мм вентилятор на задней стенке заменить можно, но придется отказаться от встроенного контроллера вентиляторов, верхний 200мм вентилятор уникальный, заменить мало реально.

- На всех нагнетающих вентиляторах должны быть фильтры, которые легко чистятся.
Фильтры есть на всех нагнетающих вентиляторах, чистятся не всегда легко. Хотелось бы видеть фильтр на верхнем вентиляторе.

Новомодная схема, когда БП сосет воздух прямо с пола, неприемлема.
БП расположен очень удачно - внизу, вентилятором вверх. Не пытается охлаждаться горячим воздухом из процессорного кулера и не сосет пыль с пола - всё хорошо.

- Разъемы USB и наушников на передней панели должны располагаться в адекватных местах. Наличие передней крышки не желательно.
Разъемы расположены удачно, передней крышки нет. Но не помешала бы цветовая маркировка аудио выходов.

- В корпусе не должно создаваться пониженное давление.
В корпусе пониженное давление и исправить положение практически невозможно - очень плохо.

- Без лишних дыр.
Лишние дырки только в заглушках карт расширения. Основной воздухообмен проходит через вентиляторы - всё хорошо.



Что в итоге? Конкретный ляп с защелкой на боковой крышке, которая может упираться в кулер и пониженное давление в корпусе, но этот недостаток присущ абсолютно всем корпусам, которые я видел. Также есть небольшие нарекания по креплениям 5,25" устройств, возможная проблема с заменой нестандартных вентиляторов, труднодоступные фильтры от пыли, отсутствие системы гашения вибрации на хардах и отсутствие цветовой маркировки аудио разъемов на передней панели. В остальном всё хорошо. Корпус так же хорош как и топовый Twelve Hundred, но компактнее его и дешевле, он однозначно лучше чем Nine Hundred первой версии. Критичны ли указанные недостатки, решать только вам. Если они не принципиальны или вы знаете, как их победить, вы получите действительно идеальный корпус



Помидоры и яйца кидать отсюда.
