Здесь первоначальный вариант (rev 1.0).
В результате эксперементов была немного доработана схема устройства с целью повышения КПД.
Теперь для охлаждения силового транзистора достаточно небольшого (50x40x15) пасивного радиатора.
Частота генерации задаётся номиналами R3 и С9.

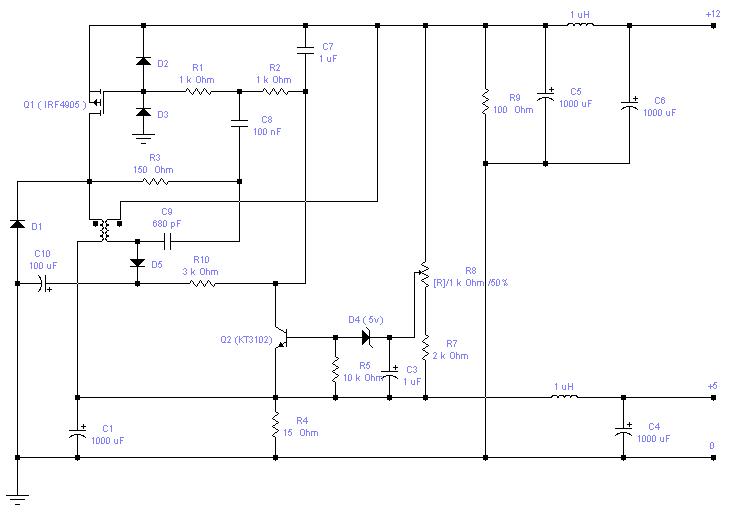

Схема rev. 2.0:
R3 - не мене 0.5 Вт.
С10 - не менее чем на 50В.
Доработка схемы с целью увеличения КПД. (rev 2.1)
Новые номиналы:
R1 - снизил до 100 Om (больше ток управления).
Снизил частоту:
R3 - повысил до 300 Om
C9 повысил до 5nF.
Снижение нагрева резисторов:
R9 - 200 Om
R4 - 30 Om
Увеличение диапазона настройки:
R7 - 1 kOm
Разводка печатной платы (для rev 2.x), сделанная StalkerVS, за что ему отдельная благодарность.
(кликните по картинке для увеличения)
Печатная плата для уст. устран. перекоса напряжений.
Обсуждение Здесь.
В качестве эмулятора нагрузки использовалась следующая схема:
Все транзисторы на одном большом радиаторе (он же и нулевой провод). От радиатора не изолированы. Может нагружать БП по +5 до 30A (больше не пробовал ).
Кому лень делать чтото импульсное (или деталей нет), предлогаю схемку попроще, пассивную:
Рекомендую в цепь +12В поставить предохранитель на 5А.
Q1 и Q2 - на БОЛЬШОЙ радиатор через изолятор (слюду). Выделют порядка 30Вт тепла. Допустимая температура - до 100с.
Q3 - любой маломощный n-p-n (КТ3102, KT315)
R4 - на 2Вт.
R1,R2,R3, R5,R6,R7 - любые маломощные.
Настройка и включение: подключить +12в и 0в. (+5 не подключать!)
Всё подключения должны быть надёжными и делать при выключенном питании.
Резистором R7 на выходе +5В выставить 5.0В. Подключить к +5В.
Затем, меряя падение на R4, медленно вращая R7 выставить падение на R4 = 0.3в (1.5А). Потом нагрузить процессор (напрмер при помощи S&M), падение на R4 должно вырости (соотв. ток тоже). В этом режиме подстройкой добиться падения на R4 порядка 0.6В (3.0А). Если радиатор перегревается - уменьшить ток. У меня эта схема реализована и верой и правдой помогает успешно справляться с перекосом.
