Обзор и тестирование процессорного кулера Noctua NH-U12A

Оглавление

Вступление

Летом наиболее остро встает вопрос с охлаждением компьютерных компонентов. Когда температура в помещении доходит до 30°C, системы охлаждения начинают работать на пределе своих возможностей. На первый взгляд разница между 20°C и 30°C не очень большая, но охладить компоненты более теплым воздухом получается хуже. Основной задачей становится выведение разогретого воздуха за пределы корпуса и приток холодного. Производители комплектующих уже давно придумали различные ухищрения. Часть горячего воздуха выводят кулеры видеокарт турбинного типа, часть могут вывести вентиляторы блоков питания, но все же надо грамотно подойти не только к вентиляции внутреннего пространства корпуса, но и охлаждению самих компонентов, например процессора.





Процессорные системы охлаждения появились давно. Возникла потребность в активном охлаждении ЦП, поскольку иначе они могли банально перегреться и даже сгореть. Изначально это были обычные алюминиевые радиаторы с вентилятором сверху, который продувал воздух через ребра и таким образом осуществлялся теплообмен. Процессор отдавал тепло радиатору, радиатор передавал тепло проходящему сквозь него воздуху. Времена шли, и единственным выходом было наращивание площади поверхности теплообмена для того, чтобы отводить возрастающую тепловую мощность. Появились теплотрубки, начался новый виток эволюции и гонки производителей.

Апогеем безумства, на мой взгляд, стал медный радиатор Skythe Ninja Copper, который весил более килограмма. Напомню, что это был далекий 2008-й год, время платформы Intel LGA 775 и процессоров Intel Core 2 Quad, но идея появления такого решения была навеяна скорее всего моделями Pentium D 800-й серии. Потом уже производитель понял, что эта дорога идет в никуда и после Pentium D 900-й серии решил все же сменить архитектуру. Развитие кулеров немного притормозилось, но сформировались крупные игроки на рынке охлаждения, которые боролись за первенство суперкулеров. Компаний было несколько, но именно с тех времен мне хорошо запомнилась одна, и я стал ее любителем. Нет, не фанатиком, который все время кричал, что это лучший кулер, а просто объективным человеком, который перепробовал множество различных решений и остановившимся на том, что наиболее качественно, удобно и эффективно. На компании Noctua.

У меня были разные модели Scythe, Thermalright, Thermaltake, Arctic Cooling и Zalman, но именно модели Noctua запомнились больше. Мое знакомство началось с модели NH-U12P, которая оказалась настолько успешной, что было представлено множество разнообразных модификаций. Потом модель получила логическое продолжение – Noctua NH-U12S. По сути это оптимизация хорошего решения путем добавления еще одной трубки. При этом удалось снизить размеры и массу и улучшить эффективность. А сегодня мы встречаем очередной виток эволюции – Noctua NH-U12A.

450x206  20 KB. Big one: 1500x686  149 KB

Это классическая модель, которая вобрала в себя все передовые достижения компании и позиционируется как 120 мм кулер по производительности не уступающий 140 мм. Посмотрим, удастся ли новинке догнать и перегнать старенький, но двухсекционный NH-D14.





Упаковка и комплектация

Коробка достаточно крупная для кулера, но поскольку в названии фигурирует число 12, то это означает 120 мм вентилятор. Башенные охладители преимущественно все крупные, если говорить о топовых решениях. В данном случае это средняя модель, поскольку она односекционная. Это вовсе не означает, что компания Noctua как-то принижает свои модели в плане упаковки. Все получают одинаковое внимание и самое лучшее оформление и качество используемых материалов.

Вернемся к коробке. Она изготовлена из плотного картона. Ее габариты составляют 217 х 175 х 170 мм, а масса 1860 г.

450x435  28 KB. Big one: 1000x967  89 KB

Внешнее оформление привычное для изделий этой компании. Соблюдается стилистика и цветовая палитра. Иными словами, ошибиться с производителем не получится, даже если заклеить логотип. Все дело в сочетании черных элементов, синих полос и коричневого фона. Информация на некоторых плоскостях упаковки повторяется, поэтому давайте сначала рассмотрим коробку со всех сторон.





145x116  9 KB. Big one: 1000x796  120 KB
120x116  7 KB. Big one: 1000x962  124 KB 150x116  9 KB. Big one: 1000x777  120 KB 120x116  9 KB. Big one: 1000x962  203 KB 150x116  11 KB. Big one: 1000x777  235 KB
145x116  5 KB. Big one: 1000x796  65 KB

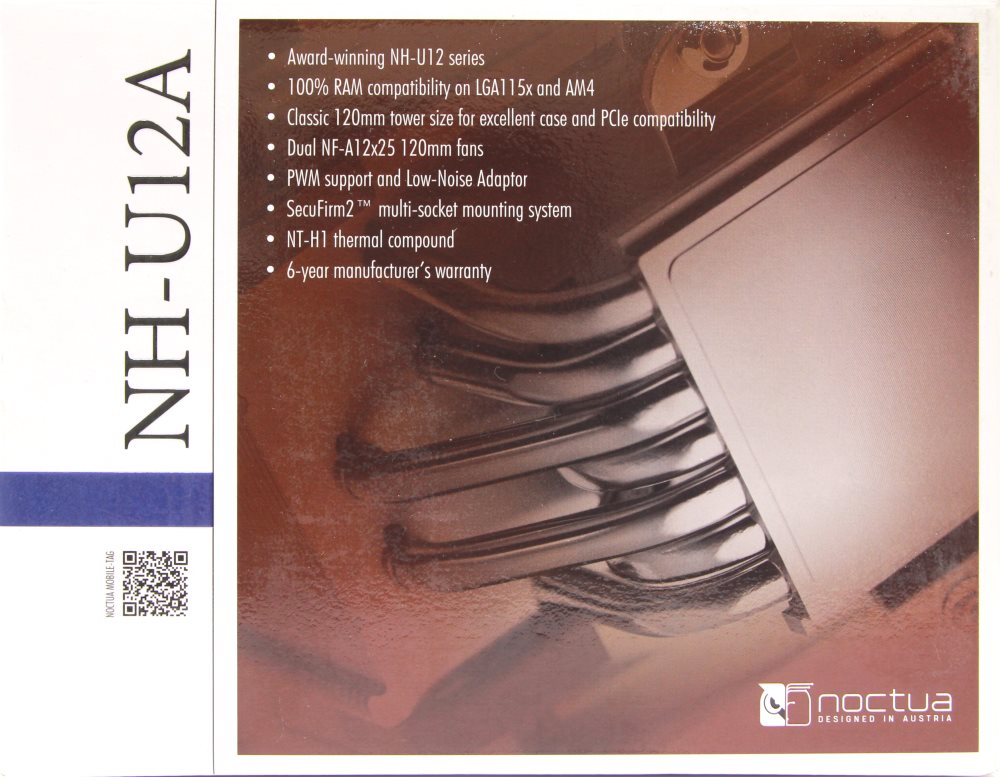

Теперь более детально пройдемся по каждой поверхности. Сверху находится крышка. Слева указано наименование модели NH-U12A. Сверху на черном фоне оно продублировано, но есть дополнения о том, что это 120 мм процессорный премиум кулер U-типа. Видимо это говорит о том, что тепловые трубки выполнены в форме «U». Далее в качестве фона изображен фрагмент кулера и перечислены его особенности.

450x350  30 KB. Big one: 1000x777  120 KB
  • Удостоенная наград серия NH-U12;
  • 100% совместимость с памятью на платформах LGA115X и AM4;
  • Классический размер башни под 120мм вентилятор для лучшей совместимости с корпусами и устройствами PCI-e;
  • Два вентилятора NF-A12x25 120 мм;
  • Поддержка ШИМ и наличие специального адаптера для снижения шума (L.N.A.);
  • Система крепления SecuFirm 2 для различных сокетов;
  • Термопаста NT-H1;
  • 6 лет гарантии от производителя.

Сверху еще присутствует наклейка, которая сообщает о производительности уровня 140 мм системы охлаждения при размерах 120мм. В правом нижнем углу находится эмблема компании и ее название. С одной из боковых сторон информация практически дублируется. В виде исключения здесь мы видим другой фрагмент кулера на фоне.

450x350  47 KB. Big one: 1000x777  235 KB





На противоположной стороне на нескольких языках мы видим описание устройства. Есть среди прочих и Русский язык. Не вижу смысла перепечатывать текст он и так неплохо читается. Еще на одной боковой стороне находится несколько вставок с ТТХ устройства.

450x433  31 KB. Big one: 1000x962  124 KB

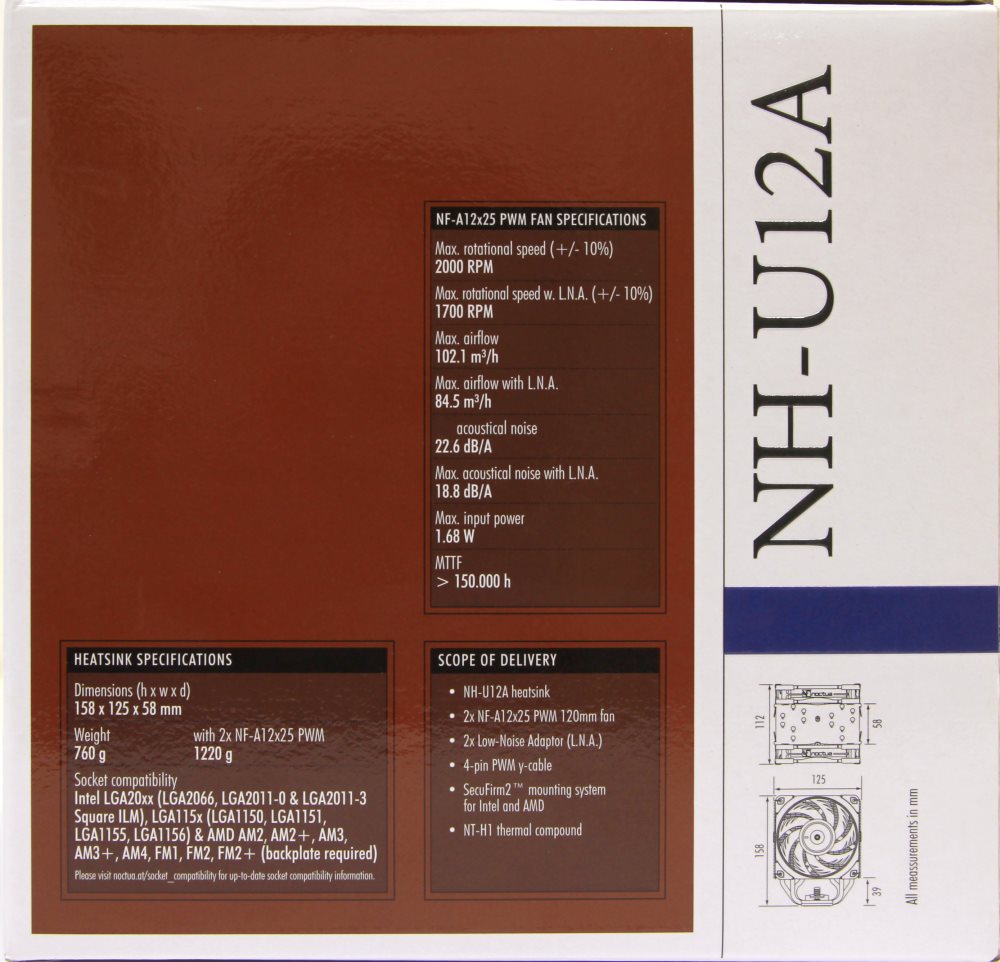

Здесь есть небольшие эскизы чертежей, где проставлены размеры кулера с разных сторон. Еще с одной боковой стороны расположена группа значков слева, а справа расположены подписи к ним.

450x433  48 KB. Big one: 1000x962  203 KB

Именно так представлены ключевые особенности устройства и описаны технические решения. В самом низу сообщается о 6-ти летней гарантии от производителя. Здесь также сообщается о работе вентиляторов NF-A12x25 более 150000 часов по регламенту MTTF. Пора заглянуть внутрь.







450x268  22 KB. Big one: 1000x595  87 KB

Сверху мы видим еще одну небольшую коробку с аксессуарами. Под ней мы видим весь кулер в сборе, упакованный в картон.

450x267  20 KB. Big one: 1000x593  77 KB

Коробка с аксессуарами не очень большая, но достаточная для того, чтобы внутри разместилось все необходимое.

450x362  22 KB. Big one: 1000x805  81 KB



Она открывается вверх и мы видим внутри несколько картонных разделителей, которые делят внутреннее пространство на несколько отсеков.

450x376  29 KB. Big one: 1000x835  105 KB

Комплект аксессуаров очень большой. После его изучения становится непонятно, как это все могло поместиться в такой коробочке. Начнем с информационных носителей. К каждой из трех распространенных платформ прилагается небольшая брошюра с информацией и схемой монтажа.

450x196  16 KB. Big one: 1000x436  64 KB

AMD – демонстрирует крепление для платформ FM1, FM2, AM2, AM3 и AM4. LGA 115x представлена сразу для нескольких модификаций: LGA 1155, LGA 1150, LGA 1151, LGA 1151-v2. И наконец последний буклет описывает способ установки креплений для сокетов LGA 2011, LGA 2011-v3 и LGA 2066. Внизу каждого буклета присутствует автограф представителя компании Noctua.



Среди аксессуаров мы видим все элементы дополнительного крепления для различных платформ.

450x365  26 KB. Big one: 1000x810  87 KB

Эти дополнительные элементы универсальны для всех кулеров компании Noctua с технологией крепления SecuFirm 2. Что еще есть в комплекте поставки? Все самое необходимое и даже больше.

450x258  18 KB. Big one: 1000x574  61 KB
  • Y-разветвитель для подключения сразу двух вентиляторов через один разъем на плате;
  • два адаптера LNA (low-noise adapter);
  • Отвертка;
  • Термопаста Noctua NT-H1;
  • Наклейка на корпус.

Термопасты немного. Буквально на один-два раза. Дальше уже только покупать отдельно. Если вы не тестер и вам постоянно не нужно снимать кулер, то этого будет вполне достаточно. Паста хорошая и я не замечал, чтобы она высыхала даже через значительное время. Например, Arctic Cooling MX-3 у меня загустела даже в тюбике за год так, что ее уже невозможно было наносить. Noctua NT-H1 пролежала с момента покупки мной кулера NH-D14 и до сих пор как новая.



Вернемся к кулеру, а точнее к упаковке.

450x401  23 KB. Big one: 1000x892  82 KB

Дальше мы уже видели, что все упаковано в картон, включая вентиляторы и скобки их крепления к радиатору.

Дизайн и особенности

Это классический башенный кулер с одной секцией и U-образным расположением тепловых трубок.



450x381  45 KB. Big one: 1000x846  183 KB

Чтобы лучше представить характеристики предлагаю изучить таблицу, а заодно понять, что изменилось по сравнению с предыдущей моделью.

662x317  20 KB

В остальном характеристики совпадают. В обеих моделях используются медные никелированные тепловые трубки диаметром 5 мм.

450x443  57 KB. Big one: 1000x984  220 KB

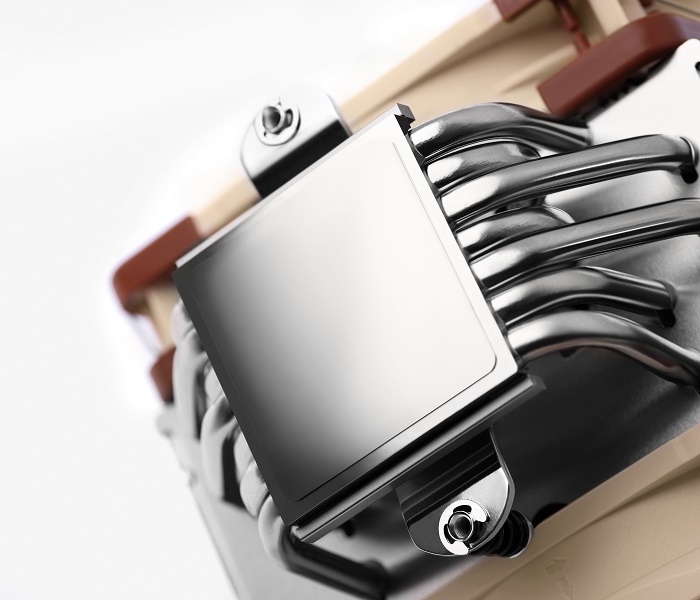

Медное основание также покрыто никелем. Поскольку предыдущей модели у меня нет, то сложно сравнить их площади, но, судя по всему, она увеличилась как раз из-за возросшего числа трубок.

300x198  13 KB. Big one: 1000x659  106 KB

300x198  13 KB. Big one: 1000x659  110 KB

Судя по характеристикам произошло еще несколько улучшений. Увеличилась толщина радиатора, а значит увеличился размер самих алюминиевых пластин. Они также пронизываются тепловыми трубками и пропаяны в местах соединений.



450x269  19 KB. Big one: 1000x597  77 KB

Расположение тепловых трубок и расположение пластин, скорее всего, оптимизировано под воздушный поток в определенном направлении.

450x427  27 KB. Big one: 1000x948  90 KB

Об этом свидетельствует то, что радиатор получается не полностью симметричным и это хорошо заметно. Соответственно его можно, а точнее нужно устанавливать только определенным образом.

450x316  24 KB. Big one: 1000x702  94 KB

Не думаю, что это минус, если производительность таким образом удастся поднять на новый уровень. Основание увеличилось из-за большего числа тепловых трубок - это понятно.

Я заметил еще одну интересную деталь: уменьшилось расстояние от поверхности основания до нижней алюминиевой пластины. Теперь оно составляет 39 мм вместо 41 мм. Кажется, что 3 мм ничего не решают, но это не так. Мы знаем, что высота радиатора не изменилась, количество ребер осталось прежним, значит, между всеми ребрами суммарно расстояние было увеличено на 3 мм.

Увеличение расстояния между пластинами способствует улучшению прохождения воздуха и снижению шума при прочих равных, но здесь увеличились габариты пластин и количество трубок, поэтому такое сравнение некорректное.

450x317  47 KB. Big one: 1000x704  172 KB

На основании уже присутствует специальная крепежная скоба с винтами и пружинами на концах, которая является частью технологии SecuFirm 2.

450x209  19 KB. Big one: 1000x464  62 KB

Скоба изготовлена из стали, она очень жесткая и упругая. Пружины тоже очень жесткие, поэтому прижим получается очень сильный. Скобу эту можно снять, но совершенно неясно на какой случай. Для этого предусмотрено специальное технологическое отверстие во всех пластинах, чтобы можно было просунуть отвертку и открутить винт.

450x445  44 KB. Big one: 1000x988  171 KB

Для защиты поверхности основания предусмотрена специальная пластиковая крышка.

450x318  22 KB. Big one: 1000x707  77 KB

Саму поверхность нельзя назвать идеальной. На ней присутствует след от фрезы с микроканавками в остальном она ровная и зеркальная. Это не характерная особенность конкретной модели. Такое наблюдается на всех устройствах компании. Выражаясь нелитературным языком это - фича, а не баг. Предполагается, что микроканавки все-равно будут заполнены плотным термокомпаундом и обеспечат хорошее соединение.

450x318  20 KB. Big one: 1000x706  72 KB

К слову сказать, даже с кривой крышкой процессора Intel, демонтировать радиатор очень сложно. Он как будто приклеен.

450x264  22 KB. Big one: 1000x586  75 KB

Давайте теперь разберемся с вентиляторами. Казалось бы, был ведь уже хороший вентилятор. Зачем снова изобретать велосипед? В компании Noctua решили не идти легким путем и не соблазняться компромиссными решениями. Новому радиатору нужен более мощный вентилятор. Что один? Конечно же, сразу два!

450x299  23 KB. Big one: 1000x664  77 KB

Характеристики радиаторов мы изучили, а теперь время посмотреть на то же самое, но для вентиляторов.

591x238  17 KB

Совершенно очевидно, что у новой модели используются другие технологии, поэтому при увеличении скорости вращения увеличился воздушный поток, а шум, если верить производителю, остался практически на том же уровне. Однако не будем сразу спешить с выводами касательно шума, поскольку шум от одного вентилятора, который дует в холостую - это совсем не то же самое, что поток, проходящий через радиатор, натыкающийся еще на препятствия в виде тепловых трубок.

450x299  25 KB. Big one: 1000x664  83 KB

Еще заметно, что количество лопастей стало больше и они получили другую форму. Думаю, что пора уже собирать систему и переходить к тестированию.

450x384  33 KB. Big one: 1000x854  111 KB

Тестовый стенд

Тестирование процессорного кулера Noctua NH-U12A проводилось со следующими компонентами:

  • Процессор: Intel Core i7 8700K @ 4800 МГц при 1,35 В;
  • Кулер: Noctua NH-D14;
  • Кулер: Noctua NH-D15;
  • Кулер: Noctua NH-U12A;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: ASUS ROG Maximus XI Formula, версия BIOS 0903;
  • Память: 2 x 8 Гб A-Data XPG Spectrix D80 DDR4-4133 (DDR4-4000 18-19-19-39);
  • Видеокарта: nVidia GTX 1080 Ti 11Gb (1481 / 1582 / 11008 МГц (ядро/boost/память));
  • Накопитель SSD M.2 Samsung 970 EVO 250 Гб;
  • Блок питания: AeroCool Hero 775 Вт.

Подготовка системы

Открытый тестовый стенд – это не совсем реальные условия, но зато они одинаковые для всех участников тестирования. Поскольку компания Noctua заявляет, что кулер способен тягаться на равных с моделями 140 мм, то будет любопытно сравнить его с двумя двухсекционными башнями разного поколения: Noctua NH-D14 и Noctua NH-D15.

Обеими моделями я уже давно пользуюсь, а Noctua NH-D14 оснастил вентиляторами тише и очень часто использую его для тестов.

450x407  32 KB. Big one: 1000x904  107 KB

Штатные вентиляторы были без ШИМ-управления, поэтому я и заменил их на более производительные и комфортные в работе.

450x310  25 KB. Big one: 1000x689  81 KB

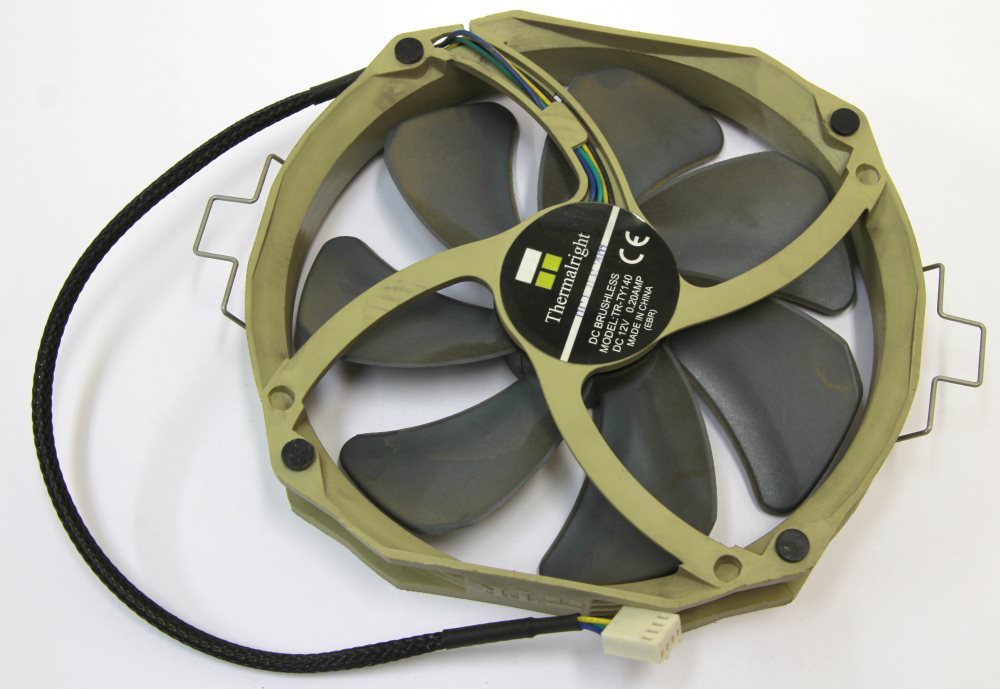

Для этого я выбрал то, что было под руками. Это были два вентилятора Thermalright TR-TY140.

450x415  30 KB. Big one: 1000x922  92 KB

Что касается еще одного гиганта, то там полностью использовались штатные вентиляторы. Это модель Noctua NF-A15 PWM.

450x378  26 KB. Big one: 1000x841  87 KB

Хорошие производительные вентиляторы с приемлемым уровнем шума и большим объемом прокачиваемого воздуха.

450x430  29 KB. Big one: 1000x955  90 KB

С режимами тестирования тоже все просто. Будем использовать один или два вентилятора с каждым радиатором, а также адаптер LNA, который призван уменьшить шум.

Результаты тестов

В качестве нагрузки использовался тестовый пакет LinX 0.8.0. Выполнялось 10 прогонов и выбиралось значение по самому горячему ядру.

Еще раз посмотрим на тестовый стенд.

450x300  43 KB. Big one: 1203x803  277 KB

Для мониторинга использовалась программа HWiNFO64, термодатчики встроены непосредственно в процессор.

450x243  36 KB. Big one: 1158x625  209 KB

Получился следующий набор тестовых конфигураций. Точнее, конфигурация одна, но с разными режимами работы различных устройств охлаждения. Все это выглядело так:

  • Noctua NH-U12A (два вентилятора максимум);
  • Noctua NH-U12A (два вентилятора LNA);
  • Noctua NH-U12A (один вентилятор максимум);
  • Noctua NH-U12A (один вентилятор LNA);
  • Noctua NH-U12A (два вентилятора silent (850 об/мин));
  • Noctua NH-D15 (два вентилятора максимум);
  • Noctua NH-D15 (два вентилятора LNA);
  • Noctua NH-D15 (один вентилятор максимум);
  • Noctua NH-D15 (один вентилятор LNA);
  • Noctua NH-D14 (два вентилятора максимум);
  • Noctua NH-D14 (два вентилятора LNA);
  • Noctua NH-D14 (один вентилятор максимум);
  • Noctua NH-D14 (один вентилятор LNA).

Уровень шума.

Уровень шума, дБ

С расстояния 10 см
Меньше – лучше

С расстояния 1 м
Меньше – лучше

Температура.

Температура, °C

Температура CPU, нагрузка
Меньше – лучше

Заключение

Понятно, что у австрийской компании получился очень хороший кулер. Можно было даже не тестировать, поскольку это очевидно. После успешной модели NH-U12P компания выпустила более производительную NH-U12S, уменьшив габариты и массу. Можно ли было сейчас, спустя десять лет, увеличив размеры и добавив две дополнительных трубки, сделать хуже? На мой взгляд, это невозможно.

Видимо, инженеры компании действительно поставили перед собой задачу добиться схожих результатов с 140 мм кулерами, но, конечно же, не двухсекционными, поскольку в них можно использовать сразу три вентилятора 140 мм и банально создать больший поток воздуха. Новая модель получилась немного крупнее и тяжелее, но все равно осталась достаточно компактной – на 13 мм толще и на 180 г тяжелее, чем NH-U12S.

Остальные габариты Noctua NH-U12A не поменялись: ширина – 125 мм, высота – 158 мм. Получается, это не такая уж большая плата за улучшение эффективности.

450x333  23 KB. Big one: 1000x741  78 KB

Лучше всего новая модель себя проявит с самыми горячими процессорами, которые выделяют 200-250 Вт. На это рассчитано возросшее число трубок, а вентиляторы должны обеспечить лучшую прокачку воздуха, что и происходит. Объем прокачиваемого новыми моделями вентиляторов воздуха возрос практически на 10 кубических метров в час. Поэтому уже при взгляде на голые цифры ясно, что хуже по сравнению с предшественником стать просто физически не могло.

И, конечно же, не будем забывать о том, что это компания, которая любит своих клиентов и заботится о своей репутации. Это выражается в том, что пользователи получают крепеж под новые разъемы бесплатно, а также шесть лет гарантии. Качество изготовления? Это вообще неуместный вопрос. Один раз увидев это, все остальное будешь воспринимать как поделки-самоделки.

450x417  30 KB. Big one: 1000x926  91 KB

Сама компания считает, что NH-U12А – это уже пятое поколение линейки U12, но я насчитал меньше, опираясь лишь на заметные вехи и не учитывая промежуточные версии. Не следует забывать, что это средняя модель, а балом по-прежнему правят большие двухсекционные Noctua NH-D15, которые также можно немного улучшить, добавив им трубок.

Андрей Понкратов aka wildchaser
