Обзор корпуса AeroCool Tor Pro

Оглавление

Вступление

Корпусов сейчас выпускается очень много на любой вкус и цвет. Есть компактные модели, есть крупные, которые рассчитаны на установку больших секций радиаторов СЖО. Большие корпуса в первую очередь ориентированы на высокопроизводительные системы, потому, что они выделяют большое количества тепла, а огромный внутренний объем позволяет лучше справляться с теплообменом внутри. Конечно еще необходимо позаботиться о хорошей вентиляции и установить несколько вентиляторов на приток свежего воздуха и хотя бы один на вытяжку горячего. Еще в большой корпус можно устанавливать материнские платы крупных форматов таких как XL-ATX и EATX. Последний более распространен и на нем основано множество двухпроцессорных и серверных плат, которые также подходят для создания высокопроизводительной рабочей станции. Раньше еще в огромных Tower-ах было много корзин для жестких дисков, но теперь, видимо такой потребности нет и все перешли на сетевые хранилища.





Я уже рассмотрел много моделей корпусов компании AeroCool и это в основном были простые и недорогие модели. Еще можно было заметить, что они немного похожи друг на друга рамой, функционалом и подсветкой. Унификация это хорошо, поскольку производитель может сэкономить на компонентах, изготавливая в большом количестве одинаковые детали. У многих, в том числе и у меня, сложилось впечатление, что AeroCool выпускает только такие корпуса, но это не так. Есть эксклюзивные модели, которые изготавливаются совсем по-другому. Например, есть очень интересная модель AeroCool Tor Pro.

450x243  19 KB. Big one: 972x525  59 KB

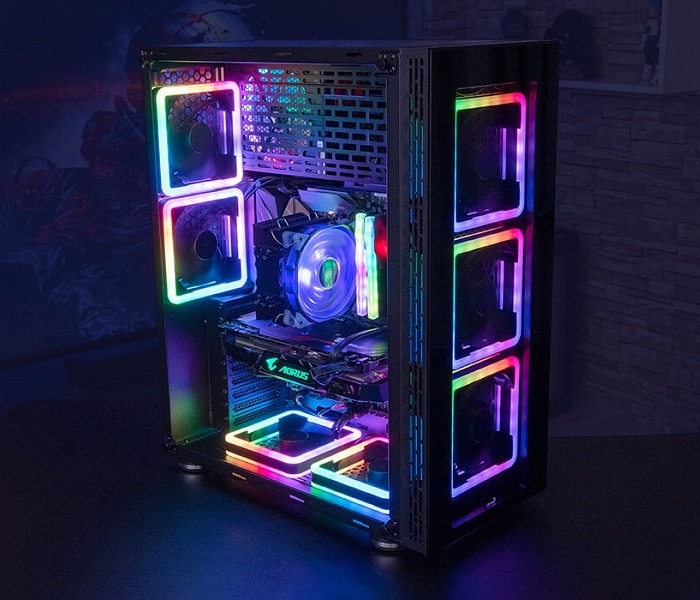

Это огромный полноразмерный Tower корпус из металла и стекла, с классическим видом. Он выглядит достаточно строго и подошел бы для большой рабочей станции. В данной модели, производитель использовал некоторые необычные решения, которые выглядят круто. Рассмотрим этот корпус более детально и разберемся с его особенностями.

Упаковка и комплектация

Коробка очень большая и тяжелая. Сразу вспоминаю Fractal Design Define S2 Vision RGB, который почти весь стеклянный. Ручек для транспортировки нет и в данном случае это очень плохо потому, что перемещать эту коробку с корпусом внутри крайне затруднительно. Ее габариты составляют 615 х 315 х 572 мм, а вес - 12,833 кг (измерено самостоятельно). Если учесть наличие хрупких стеклянных панелей, то отсутствие ручек удручает вдвойне.





417x450  32 KB

На боковых стенках упаковки находится информация о корпусе и фрагмент его изображения, которого явно недостаточно, чтобы отразить реальный вид устройства. Это просто схематичное изображение корпуса спереди. Сверху и снизу коробка заклеена прозрачным скотчем. Сверху информации немного, а снизу она отсутствует вообще. Поэтому будем изучать боковые стенки, и начнем с основной.

450x426  25 KB. Big one: 1000x946  112 KB

На ней можно увидеть фрагмент корпуса при просмотре его под углом справа. Видно в основном переднюю панель и часть боковой стенки. Это правая боковая панель корпуса и она металлическая. Картинка все равно не соответствует действительности потому, что на боковой крышке присутствуют вентиляционные отверстия, а тут их нет. Зато тут есть несколько слов о продукте. Нам сообщают, что это высокопроизводительный корпус формата Full Tower, с передней и боковой панелью из закаленного стекла. Сообщают, что корпус оборудован вентиляторами с RGB подсветкой, которой можно управлять тремя различными способами: кнопкой на корпусе, с помощью материнской платы или с пульта управления, который поставляется в комплекте. А еще у корпуса есть 10-ти портовый хаб для подключения таких вентиляторов. В комплекте с корпусом их четыре, но всего их может быть десять. В правом верхнем углу находится логотип производителя. Внизу мы видим наименование модели и наклейку RGB Addressable. Посмотрим теперь на другую боковину.

450x426  31 KB. Big one: 1000x946  137 KB





Здесь вместо изображения корпуса справа и информации об устройстве, присутствует таблица со спецификацией. Она достаточно подробная. В частности есть информация о толщине металла 0,7 мм, что очень хорошо, для современного устройства, где повсеместно используют фольгу. Давайте посмотрим на коробку со всех сторон.

195x100  7 KB. Big one: 1000x518  62 KB
195x185  12 KB. Big one: 1000x946  112 KB 100x185  9 KB. Big one: 547x1000  101 KB 195x185  13 KB. Big one: 1000x946  136 KB 100x185  9 KB. Big one: 547x1000  88 KB
195x100  6 KB. Big one: 1000x518  54 KB

На одной боковой стороне мы видим область для транспортировочных наклеек и информацию о вариантах комплектации, а на другой на нескольких языках сообщается следующая информация:

  • Передняя и боковые панели из закаленного стекла, позволяющие продемонстрировать внутренности системного блока;
  • Совместим с материнскими платами Addressable RGB;
  • Поддержка систем жидкостного охлаждения;
  • Поддержка материнских плат формата E-ATX, ATX, Micro-ATX, Mini-ATX;
  • Максимальная высота системы охлаждения процессора - 195 мм;
  • Поддержка видеокарт премиум-класса длиной до 383 мм.

Открыв коробку, я обнаружил, что корпус расположен передней панелью вверх. Вместо пенопласта используется каркас из вспененного полиэтилена, что гораздо лучше препятствует образованию статического заряда при извлечении.

450x218  22 KB. Big one: 1000x485  87 KB





Пакет же напротив освобождается от заряда на пользователе. Нет никаких аксессуаров или инструкций снаружи. Похоже, что все скрывается внутри.

419x450  23 KB. Big one: 930x1000  86 KB

Снимаю остатки упаковки и продолжаю изучение корпуса.

Дизайн и особенности устройства

Корпус большой, однако, чему тут удивляться, когда нам уже сообщили, что это Full Tower. Габариты устройства составляют 252 х 570 х 473 мм. Вес тоже не маленький - 11,85 кг.







450x374  14 KB. Big one: 1000x831  46 KB

Избыточный вес легко объясняется наличием стекла и толщиной металла, помноженным на габариты. Одна боковая панель стеклянная, а другая стальная. Обычно стеклянная гораздо тяжелее, но на этот раз перевес незначительный.

372x450  13 KB. Big one: 826x1000  47 KB

Обычно у корпусов компании AeroCool сверху есть сетка на магните. В данном случае ее нет. Верхняя поверхность "глухая". Передняя панель состоит из пластиковой рамки и стекла посередине. В спецификации устройства написано, что толщина стали «0,7 мм». Это похоже на правду потому, что такого толстого металла я уже не видел очень давно. Изготовление очень аккуратное и находится на высоком уровне. Все панели идеально подогнаны, нет люфтов, ничего не дребезжит, не болтается и нет технологических дефектов. Все кромки ровные, поэтому порезаться или поцарапаться у меня не получилось. По бокам передней панели есть вентиляционные отверстия. Стеклянная боковая панель держится на четырех винтах, а стальная фиксируется двумя сзади.

450x250  13 KB. Big one: 1000x556  43 KB



Первая обклеена пленкой с двух сторон и кажется тонированной. Так и есть, но у меня не было прибора, чтобы проверить насколько сильно.

450x245  7 KB. Big one: 1000x544  24 KB

На винтах, которые держат панель, есть специальные резиновые шайбы. На ответных частях, которые расположены по углам корпуса, находятся резиновые площадки с втулками. Они вставляются в отверстия в стекле и фиксируются сверху винтами.Именно они изолируют контакт стекла с рамой для обеспечения акустического комфорта и упрощения монтажа.

450x351  24 KB. Big one: 1000x779  102 KB

Еще мы можем видеть, что все элементы рамы корпуса соединяются друг с другом при помощи клепок. Вторая боковая панель корпуса металлическая.



388x450  13 KB. Big one: 863x1000  56 KB

Иногда производители делают ее выпуклой для того, чтобы сзади можно было свободно и легко разложить провода. Здесь этого нет, поскольку производитель предусмотрел за стенкой достаточное углубление для улучшенной разводки проводов.

450x288  14 KB. Big one: 1000x641  49 KB

Кроме этого блок питания расположен сверху и для него сделан специальный кожух/тоннель, как во всех современных корпусах.

189x99  4 KB. Big one: 1000x525  28 KB
189x225  16 KB. Big one: 840x1000  91 KB 102x225  8 KB. Big one: 458x1000  37 KB 189x225  16 KB. Big one: 840x1000  99 KB 102x225  11 KB. Big one: 458x1000  66 KB
189x99  7 KB. Big one: 1000x525  82 KB



Очень нестандартное решение. Начнем с того, что уже давно не модно размещать блоки питания сверху, да еще и боком. Разъемы задней панели материнской платы и устройств, установленных в слоты расширения, сильно углублены внутрь корпуса, что может доставить определенные сложности. Внутри корпуса мы находим пакет с инструкцией и аксессуарами.

450x360  24 KB. Big one: 1000x801  87 KB

Отдельно инструкцию можно изучить на сайте производителя или здесь. В комплект поставки входит набор винтов, втулки для крепления материнской платы к корпусу, адаптер для втулок под отвертку, несколько стяжек и пульт управления.

450x180  18 KB. Big one: 937x375  59 KB

Что это за пульт, как он работает? Оказывается, все очень просто. В комплект корпуса входит 10-ти портовый хаб для подключения вентиляторов с RGB подсветкой.



450x222  20 KB. Big one: 1177x581  101 KB

Он обеспечивает питание и различные режимы работы подсветки вентиляторов. Хаб соединяется с материнской платой двумя кабелями: обычный 4-pin коннектор вентиляторов и адресный для RGB подсветки. Это необходимо для синхронизации вентиляторов, подключенных к хабу с материнской платой. Для их подключения, на устройстве предусмотрены специальные разъемы, поэтому обычные вентиляторы не подойдут, а переходников в комплекте я тоже не нашел.

450x252  30 KB. Big one: 1000x560  110 KB

Питание хаба осуществляется через кабель-адаптер, на конце которого можно найти обычный разъем питания MOLEX. Видно, что на самом устройстве также расположены кнопки для управления режимами работы. Еще с торца есть вывод, к которому подключается проводок, соединяющийся с кнопкой на передней панели. Все это предназначено для, управления режимами работы RGB LED подсветки при помощи отдельной кнопки, находящейся на передней панели корпуса. Данный контроллер осуществляет не только собственное управление, но также может подключаться к материнским платам с различными технологиями поддержки RGB LED.



Для того чтобы контроллер задавал режим работы самостоятельно, нужно подключить его к отдельной кнопке RGB LED на корпусе. При нажатии будет переключаться режим работы.

Как уже упоминалось выше, можно подключить контроллер к материнской плате, к разъему, который отвечает за реализацию технологии RGB LED, например, это может быть ASUS AURA Sync. В этом случае управление осуществляется средствами материнской платы и, на мой взгляд, это удобнее хотя бы потому, что она еще управляет периферией, такой как видеокарты и память. Контроллером корпуса это никак не настроить.

На самом деле производителю можно сказать лишь спасибо, что существует такой огромный выбор, как использовать подсветку. Кто-то выберет штатный контроллер, но я бы предпочел средства материнской платы и пульт хотя бы потому, что это удобнее, а настройки побогаче. Вернемся к изучению корпуса и продолжим его осмотр с нижней части. Здесь интерес представляют ножки и сетка, которая закрывает вентиляционные отверстия снизу. Она выполняет функцию пылесборника.

450x229  20 KB. Big one: 1000x509  121 KB



Здесь снова все продумано и она сделана на магнитной ленте по периметру. Снимается она очень просто. Ее можно мыть или пылесосить, причем в последнем случае даже не снимая.

450x200  11 KB. Big one: 1011x450  41 KB

Ножки могут показаться металлическими, но на самом деле они пластиковые, только покрыты чем-то напоминающим хром.

450x360  29 KB. Big one: 1000x801  133 KB

Крепление ножек осуществляется саморезами непосредственно к корпусу. В месте контакта с поверхностью предусмотрены резиновые кольца, благодаря которым корпус стоит как вкопанный даже пустой. Посмотрим теперь на заднюю часть.

450x297  21 KB. Big one: 1000x661  86 KB

Здесь находится много отверстий с заглушками для устройств, устанавливаемых в слоты материнской платы. Их аж целых девять штук, чего на обычной ATX плате не встретить.

450x351  27 KB. Big one: 1000x779  111 KB

Каждая заглушка прикручена винтом и ее можно вынуть. Ничего отламывать здесь не нужно. Выше находится отверстие для задней панели материнской платы, вырез для блока питания и большое решето для вентиляторов.

450x291  30 KB. Big one: 1000x646  113 KB

Штатно установлен один, но можно поставить два или разместить там радиатор СЖО. Конструкция не совсем обычная, поскольку блок питания устанавливается сверху да еще на бок. Поначалу решение выглядит странным, но во время и после монтажа понимаешь, что все очень удобно. Длины кабелей хватает с запасом.

450x303  34 KB. Big one: 1000x674  107 KB

Как на многих современных корпусах, здесь также предусмотрен тоннель/кожух для блока питания, который позволяет скрыть провода. Надо отметить, что здесь он не сплошной, а с вентиляционными отверстиями. Начнем с того, что они просто необходимы для блока питания, чтобы он мог забирать воздух изнутри корпуса и выводить его за пределы. С точки зрения охлаждения блока питания, возможно, это не самый лучший вариант, но тем не менее пылью блок питания будет забиваться меньше и еще он будет помогать выводить теплый воздух изнутри.

450x221  19 KB. Big one: 1000x490  62 KB

Сверху находится сплошная панель и никакой вентиляции там не предусмотрено. Кнопки и разъемы корпуса тоже находятся сверху, но они относятся к передней панели, поскольку формально расположены на ней.

450x144  7 KB. Big one: 1000x319  26 KB

Среди них мы видим два USB 2.0, два USB 3.0, кнопки Power, Reset и RGB LED и два индикатора: питания и активности накопителя. Есть еще два разъема: один для подключения наушников, а другой для микрофона. Хороший функционал и даже есть задел на будущее в виде заглушки порта USB Type-C.

450x172  15 KB. Big one: 1000x382  51 KB

Возможно есть какая-то модификация этого корпуса, где он также присутствует. Передняя панель легко снимается.

450x283  13 KB. Big one: 1000x629  48 KB

Рамка ее изготовлена из пластика, а плоскость по середине - закаленное стекло. Разумеется, оно просто приклеено. Сверху мы уже видели разъемы и кнопки, а по бокам есть вентиляционные отверстия для забора воздуха. Сетка есть с одной стороны, но она не снимается, поэтому пылесосить придется снаружи.

450x273  20 KB. Big one: 1000x607  72 KB

В этом плане мне больше импонирует конструкция, используемая в корпусе Fractal Design Define S2 Vision RGB. Там отверстия крупнее, также расположены они прямо по бокам и к тому же есть сеточка, которая вынимается. Здесь, на мой взгляд, более упрощенный вариант. Кстати, а почему нет сетки с другой стороны? Что это, прокол или диверсия? Нет, эти отверстия просто закрываются боковым стеклом.

450x376  15 KB. Big one: 1000x836  53 KB

За передней панелью сразу находятся три вентилятора с подсветкой. Они не совсем обычные или совсем необычные.

450x245  28 KB. Big one: 1000x544  94 KB

В комплекте с корпусом их четыре штуки: три спереди и один сзади. Каждый из них оборудован специальным разъемом, через который подается напряжение на мотор и RGB LED по периметру. Это 6-ти контактные коннекторы, которые подключаются к тому самому 10-ти портовому хабу. К материнской плате напрямую их подключить не получится, а переходников нет в комплекте, поэтому только через хаб.

450x304  21 KB. Big one: 1000x675  68 KB

Еще одна странность - характеристики. Обычно указывается напряжение и сила тока. Здесь указано напряжение мотора и RGB LED, а также мощность этих двух потребителей. Производитель этих устройств не очень известен, но на этом странности не заканчиваются. Вентиляторы заявлены как 140 мм и тут сложно предъявить претензию потому, что так и есть включая белую вставку с RGB LED по периметру. Поэтому получается, что сама крыльчатка вентилятора скорее 120 мм, а не 140. Где докупить таких вентиляторов еще? Даже "великий гугл" не помог с этим вопросом. Давайте краем глаза глянем за вторую боковую стенку. Для начала мы увидим здесь два устройства для монтажа жестких дисков 3,5".

450x316  24 KB. Big one: 1000x703  97 KB

Они расположены ближе к низу, а сбоку есть еще два приспособления для крепления дисков или SSD накопителей размера 2,5".

450x241  22 KB. Big one: 1000x535  87 KB

Пора переходить к сборке системы. Посмотрим, насколько это будет удобно и комфортно. Судя по внутреннему пространству и моим заурядным компонентам никаких проблем возникнуть не должно.

Тестовый стенд

Тестирование корпуса AeroCool Tor Pro проводилось со следующими компонентами:

  • Процессор: Intel Core i7 8700K (3700 / 4700 МГц база/турбо);
  • Кулер: Noctua NH-D14;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: ASUS ROG Maximus XI Formula, версия BIOS 0903;
  • Память: 2 x 8 Гб A-Data XPG Spectrix D80 DDR4-4133;
  • Видеокарта: nVidia GTX1080Ti 11Gb (1481 / 1582 / 11008 МГц (ядро/boost/память));
  • Накопитель SSD M.2 Samsung 970 EVO 250 Гб;
  • HDD 2.5”;
  • HDD 3.5”;
  • Блок питания: AeroCool Hero 775 Вт.

Сборка системы

Какая-то противоречивая информация оказалась на счет высоты устанавливаемого процессорного кулера, но мой Noctua NH-D14 влез без каких-либо проблем и даже остался большой запас. Дело в том, что на коробке сбоку было указано, что допускается высота системы охлаждения 195 мм, в спецификации уже говориться про 189 мм. И то и другое достаточно много, поэтому влезет скорее всего все. Сборка осуществляется очень легко и просто. Подлезть можно ко всему в любой момент. Даже после того как материнская плата смонтирована, можно подключить любой коннектор, снять/поставить кулер, память и любое дополнительное устройство. Места свободного очень много поэтому даже с радиаторами СЖО его будет предостаточно.

407x450  37 KB. Big one: 1358x1500  251 KB

Также очень много свободного места с обратной стороны. Легко устанавливать накопители, укладывать провода и все коммутировать. Благодаря тому, что блок питания находится сверху, длины всех его проводов хватает с лихвой. Кроме этого они легко убираются.

406x450  34 KB. Big one: 903x1000  133 KB

Единственный недостаток - плохое охлаждение жестких дисков. Не то, что оно плохое, его нет совсем. Похоже, что этот корпус не про использование накопителей. Тем не менее для крепления накопителей 3,5" есть две монтажные пластины.

450x399  17 KB. Big one: 1000x886  65 KB

Диск устанавливается внутрь и фиксируется четырьмя винтами по бокам. В эти две коробки также можно установить накопители 2,5", но фиксировать их нужно винтами с обратной стороны. Далее это устройство одной стороной вставляется в паз, а с другой фиксируется винтом к пластине корпуса. Еще есть две небольшие корзины для накопителей 2,5".

450x197  14 KB. Big one: 1207x528  96 KB

Они также устанавливаются внутрь и фиксируются винтами по бокам. Здесь похожий механизм крепления к пластине корпуса с той лишь разницей, что с одной стороны находится два выступа для пазов. С другой также фиксируется винтом.

450x403  19 KB. Big one: 1000x896  68 KB

Как я уже говорил, процесс сборки не вызывает никаких трудностей, а после монтажа остается много свободного места.

450x387  46 KB. Big one: 1000x861  164 KB

Система собрана, теперь можно запускать и тестировать. Хаб управления вентиляторами я подключил к материнской плате как и положено двумя кабелями. Один к коннектору вентиляторов, другой к адресной подсветке RGB.

После этого я решил проверить работу пульта. Все работает даже лучше, чем я ожидал. Можно переключать разные режимы. Можно выбрать режим синхронизации с материнской платой. Можно управлять скоростью вентиляторов, а можно предоставить эту процедуру материнской плате.

В конце можно отдохнуть и выключить все.

Результаты тестов

Для тестов было решено использовать несколько разных программных пакетов, которые будут равномерно разогревать процессор и видеокарту по отдельности. Для разогрева процессора – OCCT, для видеокарты – MSI Kombustor (аналог «бублика»).

Помимо этого было проверено несколько вариантов использования штатных вентиляторов AeroCool Tor Pro и проведено сравнение корпуса с открытым стендом.

  • Открытый стенд (ОС);
  • Все вентиляторы на 140 мм (минимальная скорость);
  • Все вентиляторы на 140 мм (автоматический режим (установка мат. платы Silent));
  • Все вентиляторы на 140 мм (средняя скорость);
  • Все вентиляторы на 140 мм (максимальная скорость);
  • Все корпусные вентиляторы отключены (OFF).

Уровень шума

Уровень шума, дБ

10 см
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

100 см
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура

Температура, °C

Температура CPU
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура HDD
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура GPU
Простой | Нагрузка
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Заключение

Пока это самый лучший корпус компании AeroCool, который я видел. У него только один спорный недостаток - габариты. Однако, если вам нужен именно огромный корпус - то это отличный вариант. Качество изготовления очень высокое. Наконец вернулся толстый металл и хороший толстый слой краски. Да, отчасти поэтому он такой тяжелый, но зато выглядит надежно и крепко. Металл толще чем у Fractal Design раза в полтора. Он реально напоминает те старые огромные "башни", но только с дизайном на современный лад и стеклянными панелями. Они здесь, кстати, не везде, а только там, где они смотрятся естественно: спереди и сбоку. Стекло придает современный внешний вид и дает возможность любоваться RGB подсветкой компонентов системы и вентиляторов. Отдельного внимания заслуживает пульт управления. Очень классно и очень удобно. Можно настраивать режимы работы подсветки и управлять скоростью вращения вентиляторов.

После монтажа системы внутри остается очень много свободного пространства. Блок питания хорошо размещается сверху. Он также участвует в теплообмене, поскольку выдувает теплый воздух за пределы корпуса. Жесткие диски и накопители устанавливаются с другой боковой стороны, и это может показаться не очень удобно, однако и там внутреннего пространства с лихвой достаточно для всего, включая кипу проводов от блока питания и разводку от модуля вентиляторов. Этот модуль осуществляет управление вентиляторами и подсветкой. Вентиляторы оборудованы специальными коннекторами для подключения к этому модулю, а значит их можно использовать только совместно.

Компании AeroCool удалось сделать отличный корпус с толстым металлом, стеклом и большим дополнительным функционалом. Помимо хорошей идеи удалось все отлично реализовать и поэтому это одна из лучших моделей среди крупных корпусов на рынке.

Андрей Понкратов aka wildchaser


Выражаем благодарность:

  • Компании AeroCool за предоставленный на тестирование корпус AeroCool Tor Pro.
