Обзор и тест видеокарты ASUS GeForce GTX 1660 Ti Phoenix

Оглавление

Вступление

Лаборатория продолжает цикл материалов, посвященных нереференсным графическим ускорителям GeForce GTX 1660 (Ti).





В погоне за выгодой даже крупные игроки не могут удержаться, чтобы не откусить от рынка кусочек пирога, который поправит финансовое положение. По копеечке да по копеечке и складывается финансовая прибыль производителей. Это касается различных сфер нашей жизни, и сегмент компьютеров не исключение.

В прошлых обзорах мы уже рассматривали видеокарты формата mini-ITX с компактной печатной платой и системой охлаждением. В их случае перед разработчиками стоит поистине титаническая задача по разработке уникальных системы охлаждения и PCB, соответствующих стандартам качества и эффективности, оптимальности и баланса.

Но порой выполнить поставленную задачу сложно. Такими неудачными примерами являются, например, ранее рассмотренные ASUS GeForce GTX 1660 Ti Dual и MSI GeForce GTX 1660 Ti Ventus XS. И, как показывает практика, не всегда удается сделать правильные выводы.

Благодаря нашему партнеру – компании Регард, на тест попала младшая модель ASUS GeForce GTX 1660 Ti Phoenix из линейки Феникс, характеризующий гордую птицу и горячий нрав.

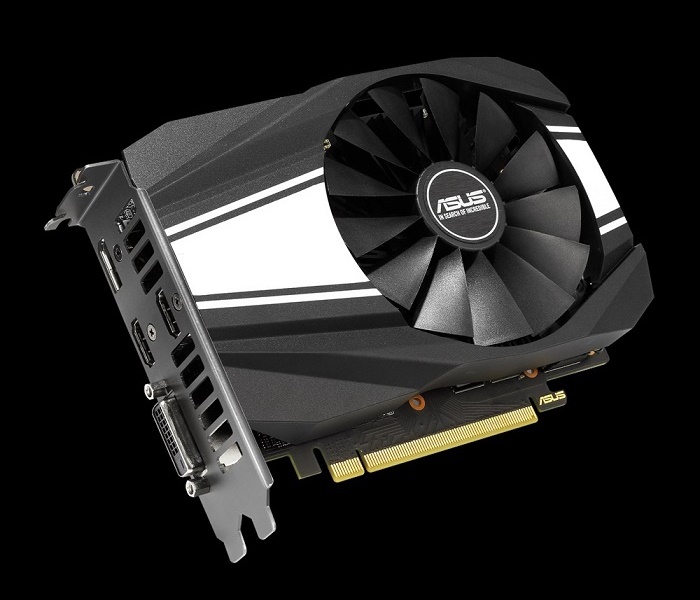

ASUS GeForce GTX 1660 Ti Phoenix





Полное название: ASUS GeForce GTX 1660 Ti Phoenix; код производителя: PH-GTX1660TI-6G.

Технические характеристики

НаименованиеGeForce GTX 1660 Ti PhoenixGeForce GTX 1660 Ti DualGeForce GTX 1660 Ti Armor OC
ПроизводительASUSASUSMSI
Графический процессорTU116TU116TU116
Частота ядра, МГц150015001500
Частота ядра (Turbo), МГц178518001860
Заводской разгон ядра, МГц153090
Частота памяти, МГц120001200012000
Заводской разгон видеопамяти, МГцОтсутствуетОтсутствуетОтсутствует
Тип памятиGDDR6GDDR6GDDR6
Объем памяти, Гбайт666
Шина памяти, бит192192192
Разъемы интерфейсовDP, 2 x HDMI, DVIDP, 2 x HDMI, DVI3 х DP, HDMI
Питание, разъемы Pin888
Кол-во вентиляторов/диаметр, мм2 х 772 х 772 х 87
Конфигурация подсистемы питания (vGPU+vMem), фаз4 + 24 + 24 + 2
Power Limit (штат/макс), Ватт120 / 132120 / 132130 / 130
Формат СО2 слота2 слота2 слота
Размеры видеокарты, мм174 х 121215 х 121243 х 129

Внешний вид и размеры

Отличительной чертой видеокарты ASUS GeForce GTX 1660 Ti Phoenix в дизайне является пыленепроницаемый вентилятор Wing-blade диаметром 100 мм, сертифицированный по стандарту IP5X. Согласно официальной информации. Лопасти имеют закругленную форму с насечкой, чтобы уменьшить сопротивление воздуха, а двойной шарикоподшипник обязан обеспечить увеличенный срок службы.





450x334  28 KB. Big one: 1500x1113  184 KB

В своем дизайне новинка практически не претерпела изменений и является продолжателем одноименной серии, повторяя модель ASUS Phoenix GeForce GTX 1060.

450x311  33 KB. Big one: 1500x1036  236 KB

Обратная сторона полностью открыта и лишена усиливающих элементов, а они здесь разве нужны? Хотя от металлического бэкплейта видеокарта бы не отказалась, но перед нами недорогой представитель поколения GeForce GTX 1660 Ti, поэтому от него и отказались. Хотя лучше так, нежели пластмассовая накладка у версии от MSI.

450x317  46 KB. Big one: 1500x1056  331 KB





Дополнительное питание реализовано посредством одного восьмиконтактного разъема, обеспечивающего вместе со слотом PCI Express x16 до 225 Вт. Энергопотребление ASUS GeForce GTX 1660 Ti Phoenix практически вдвое меньше и ограничено на отметке 120 Вт.

450x221  22 KB. Big one: 1500x738  149 KB

Задняя интерфейсная панель в сравнении с моделью Dual осталась прежней – это два видеовыхода HDMI, по одному DVI-D и DisplayPort.

450x224  19 KB. Big one: 1500x748  136 KB

ASUS GeForce GTX 1660 Ti Phoenix получилась очень компактной, что позволяет ей идеально вписаться в форм-фактор mini-ITX с длиной всего 175 мм, в ПК новинка перекрывает два слота расширения.







450x326  32 KB. Big one: 1500x1088  219 KB

Перед нами магазинный образец, разбирать который запрещено из-за гарантийной пломбы. Но доступ к внутренней конструкции имеется благодаря лазейке в креплении кожуха.

Видеокарта ASUS GeForce GTX 1660 Ti Phoenix копирует ранее рассмотренную модель ASUS GeForce GTX 1660 Ti Dual и лишь за исключением вентиляторов и кожуха они разнятся. Сразу открывается боксовый радиатор с медным сердечником, что мы видели в прошлом.

450x296  35 KB. Big one: 1500x987  260 KB

Однако новинка вызывает легкий диссонанс при изучении системы охлаждения. Смотрите сами: даже видеокарта прошлого поколения Phoenix GeForce GTX 1060 6G того же производителя обладала более лучшим оснащением и главное – радиатором силовой части! А у новинки при прежнем TDP более высокие требования. Что это по-вашему? Недооценка ситуации или просчет?



450x321  69 KB. Big one: 1500x1070  404 KB

Однако вентилятор стал мощнее и больше. Перед нами модель FDC10U12D9-C производства FirstD с диапазоном вращения от 800 об/мин до 3000 об/мин.

450x355  33 KB. Big one: 1500x1184  227 KB

Печатный платы у моделей Phoenix и Dual идентичны. Они получили шестифазную подсистему питания, где четыре фазы отведены на графический процессор и две – на видеопамять. В сборке используются мосфеты SIC638 и FDPC5018SG с силой тока до 50 А и 32 А соответственно и рабочей температурой до 125°C. За управление отвечает ШИМ-контроллер uP9512R.

450x180  42 KB. Big one: 1500x599  316 KB



Видеокарта оснащается шестью гигабайтами видеопамяти стандарта GDDR6, которые набраны шестью микросхемами производства Micron.

Тактовая частота составляет 1500 МГц, эффективная частота – 12000 МГц.

Комплектация

ASUS GeForce GTX 1660 Ti Phoenix поставляется в компактной упаковке с фирменной полиграфией производителя.

450x324  44 KB. Big one: 1500x1079  311 KB



Комплектация минимальна и включает диск с драйверами и руководство пользователя.

450x306  29 KB. Big one: 1500x1019  210 KB

Тестовый стенд

Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: ASUS MG279Q, разрешение 2560 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: Nvidia GeForce 419.67;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.



Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.



Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты

Видеокарта ASUS GeForce GTX 1660 Ti Phoenix получила скромный заводской разгон с прибавкой 15 МГц.

Система охлаждения в простое функционирует при 800 об/мин и получены следующие резуьтаты:

  • 43°C и 800 об/мин при работе с документами MS Office;
  • 44°C и 820 об/мин при просмотре видеороликов и интернет-серфинге.

450x298  106 KB. Big one: 779x516  53 KB



Теперь приведем подробные характеристики микропрограммного обеспечения ASUS GeForce GTX 1660 Ti Phoenix. Показатель ее уровня TDP равен 120 Вт с возможности увеличения до 132 Вт.

450x298  56 KB. Big one: 779x516  34 KB

В тяжелом тесте устойчивости пакета 3DMark Fire Strike Extreme проявляются все слабости видеокарты ASUS GeForce GTX 1660 Ti Phoenix, которые предварительно обычному пользователю выяснить сложно.

И здесь мы наблюдаем катастрофическую ситуацию, нависшую над ASUS GeForce GTX 1660 Ti Phoenix. Несмотря на ограничения по температурному режиму, видеокарта следует лимиту по потреблению и прогревается до 87°C при скорости вентилятора 2170 об/мин и высоком уровне шума. К сожалению, разработчики недооценили нрав нового промежуточного поколения, относясь к ней без должного внимания. Новинка упирается в частоту ядра Boost равную 1785 МГц.

Отдельно отметим силовую часть VRM: теперь над ней не нависает отдельный вентилятор, радиатор и вовсе отсутствует, поэтому температура с легкость доходит до 95°C.

600x257  187 KB. Big one: 2286x980  1453 KB

В таком режиме видеокарта ASUS GeForce GTX 1660 Ti Phoenix не может долгое время работать на повышенных частотах, что приводит в дальнейшем к ее троттлингу. Как следствие, новинка не проходит тест устойчивости 3DMark Fire Strike Extreme с 20 прогонами и получает оценку 96,1%.

450x215  156 KB. Big one: 1363x652  1029 KB

К сожалению, в более привычной игровой нагрузке, имитируемой Heaven Benchmark 4.0 ситуация пусть и медленнее, но повторяется: рост до пикового значения 87°C, скорость кулера 2180 об/мин, троттлинг и попытки избежать дальнейшего перегрева.

450x252  191 KB. Big one: 1916x1076  1921 KB

Чтобы продемонстрировать недостатки и слабости системы охлаждения, выставим скорость на максимум. Как итог, удается сбить 3-4°C на графическом процессоре и подсистеме питания. Как нам видится все дело в неудачном расположении вентилятора: его ротор располагается над медным сердечником, полностью закрывая самый горячий источник, а часть крыльчатки перекрыта ребрами радиатора. Разместив карлсон чуть левее хотя бы на 1 см и результаты стали бы лучше.

450x252  171 KB. Big one: 1918x1078  1905 KB

Полностью исправить ситуацию невозможно, но значительно облегчить задачу ASUS GeForce GTX 1660 Ti Phoenix помогает даунвольтинг.

При PL=72% и частоте ядра +150 МГц с даже уменьшенной скоростью кулера до 1950 об/мин нагрев графического процессора и силовой части VRM удается снизить и отвоевать у Феникса драгоценный холод. Теперь ASUS GeForce GTX 1660 Ti Phoenix прогревается до 75°C и 78°C соответственно.

450x253  206 KB. Big one: 1916x1078  2189 KB

Разгон ASUS GeForce GTX 1660 Ti Phoenix

К сожалению, во избежание повреждения видеокарты разгон на модели ASUS GeForce GTX 1660 Ti Phoenix мы исключили, хотя потенциал на GTX 1660 Ti имеется до 2 ГГц и выше.

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  100 KB. Big one: 1630x602  111 KB

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | Heaven BenchMark 4.0 | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Что касается игровой производительности GeForce GTX 1660 Ti, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

Видеокарта ASUS GeForce GTX 1660 Ti Phoenix прельщает именем и ценой, однако промахи порой случаются и у крупного производителя. На фоне прочих GeForce GTX 1660 Ti новинка выделяется горячим нравом и заметным уровнем шума, что является прямым следствием первого. С этим нелегко смириться, и если вы идете на такие жертвы осознанно, будьте готовы к даунвольтингу и тонкой настройке модели.

Итак, птица Феникс обжигает, и мы с сожалением констатируем особенности видеокарты ASUS GeForce GTX 1660 Ti Phoenix как существенные.

Александр Андерсон


Выражаем благодарность:

  • Компании Регард за предоставленную на тест видеокарту ASUS GeForce GTX 1660 Ti Phoenix.
  • А также лично donnerjack за помощь в подготовке материала.
