Обзор корпуса ASUS TUF Gaming GT501 Black: первый пошел!

Оглавление

Вступление

Линейка игровой периферии и комплектующих The Ultimate Force компании ASUS медленно, но уверенно распространяется по миру и захватывает все новые территории.





Идея создания ПК в едином стиле не нова, но именно разработчикам ASUS удалось наиболее близко подобраться к реализации крупномасштабного замысла, и если на данном пути многие сдались на половине, то тайваньский производитель подходит к победному финишу.

Одним из завершающих штрихов является фирменный компьютерный корпус, удовлетворяющий требованиям серии и запросам пользователей. До недавнего времени компания ASUS обращалась к партнерам, которые под собственной маркой анонсировали данные модификации, например, Cooler Master MasterBox MB500 TUF Gaming Edition.

Однако разработчики выросли и достигли нового уровня, поэтому дальнейшее промедление по выпуску своего корпуса они не могли себе позволить. Их первенцем стал ASUS TUF Gaming GT501 Black.

Технические характеристики ASUS TUF Gaming GT501

Полное название: ASUS TUF Gaming GT501; код производителя: TUF Gaming GT501 Case.





НаименованиеTUF Gaming GT501
ПроизводительASUS
Тип корпусаATX Mid Tower
ЦветЧерный
МатериалМеталл, пластик, акрил, закаленное стекло
Материнские платыE-ATX, ATX / Micro ATX / Mini ITX
Отсеки для накопителей4 x 2.5"/3.5" (комбо), 3 x 2.5"
Слоты расширения7 + 2
Охлаждение (установленные вентиляторы)
  • 3 х 120 мм с RGB подсветкой (на передней панели);
  • 1 х 140 мм (установлен на задней панели)
Охлаждение (предусмотренные места для вентиляторы)
  • 3 x 120 мм или 2 х 140 мм (спереди);
  • 3 х 120 мм или 2 х 140 мм (сверху)
Максимальная длина видеокартыДо 420 мм
Максимальная высота кулераДо 180 мм
Поддерживаемые радиаторы СВО
  • Передняя панель – 120, 140, 240, 280, 360 мм;
  • Верхняя панель – 120, 140, 240, 280, 360 мм;
  • Задняя панель – 120, 140 мм
Размеры корпуса251 x 545 x 552 мм (Ш x Г x В)
Масса10.5 кг

Упаковка и комплектация

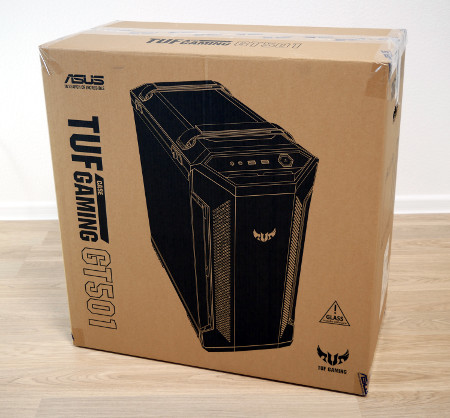

ASUS TUF Gaming GT501 Black поставляется в большой картонной упаковке с полиграфией корпуса и отметками производителя.

450x418  53 KB. Big one: 1500x1392  424 KB

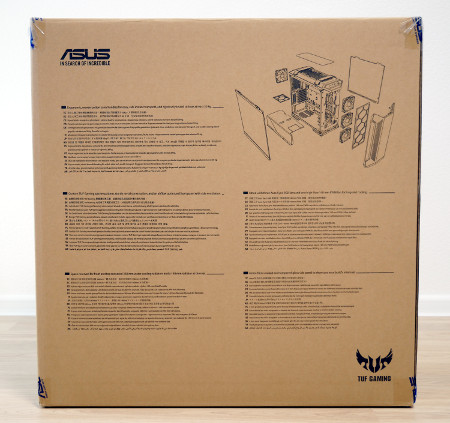

На обратной стороне представлено схематичное изображение конструкции и перечисление особенностей на различных языках, включая русский. Классическим образом на торцах коробки выделены технические характеристики и описание модели.





450x423  51 KB. Big one: 1500x1409  485 KB

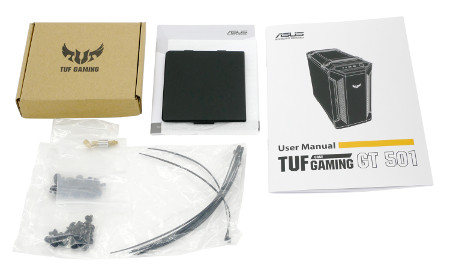

Аксессуары располагаются в отдельной упаковке внутри корпуса, до которой мы еще доберемся по мере знакомства и его разбора. Комплектация включает руководство пользователя, стойки крепления материнской платы, винты для съемных панелей, вентиляторов и корзины с жесткими дисками, мануал по установке систем охлаждения и отдельная вставка для маскирования отсека, рассчитанного для установки помпы с резервуаром от кастомной СЖО.

450x272  22 KB. Big one: 1500x905  155 KB

Отдельного внимания заслуживают два пылевых фильтра передней панели, которые, к сожалению, не попали на итоговую фотографию.

Внешний вид и размеры





ASUS TUF Gaming GT501 Black выполнен в эксцентричном фирменном дизайне, спроектированный специально для формирования игровой системы в духе The Ultimate Force.

Новинка исполнена в популярном формате Mid-Tower, но благодаря применению стальных листов толщиной до 1,5 мм и закаленного стекла 4 мм, герой обзора выглядит значительно массивнее и устрашающе.

450x412  37 KB. Big one: 1500x1373  304 KB

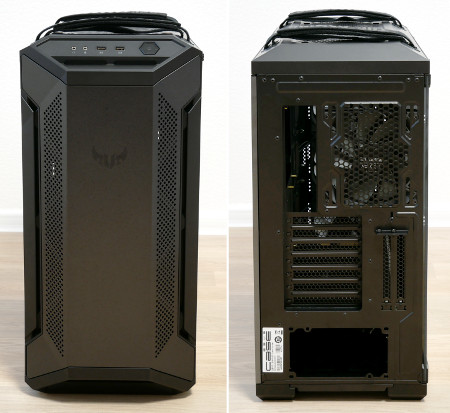

Фронтальная сторона получила выступающую панель с символикой линейки TUF и декоративную перфорацию. Строгий образ сохраняется во всех проекциях корпуса, ASUS TUF Gaming GT501 сильно отличается от конкурентов и проработке.

Слоты расширения выполнены по формуле «7+2», позволяя установить графический адаптер в вертикальном положении, а его длина достигать умопомрачительных 420 мм.







450x413  49 KB. Big one: 1500x1377  375 KB

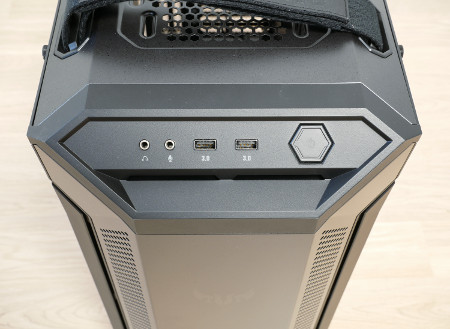

На передней панели располагаются кнопка питания с подсветкой, два порта USB 3.0 и два аудио разъема. Соответствуя современному тренду не хватает лишь коннектора USB Type-C.

450x329  40 KB. Big one: 1500x1095  361 KB

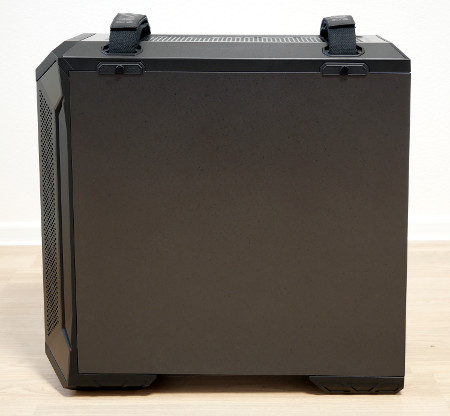

Боковая дверца полностью выполнена из толстого металла и лишена декоративной составляющей.

450x416  29 KB. Big one: 1500x1388  295 KB



Габариты ASUS TUF Gaming GT501 поистине впечатляющи и составляют 251 х 545 х 552 мм, а вес корпуса достигает 10,5 кг в незаполненном состоянии.

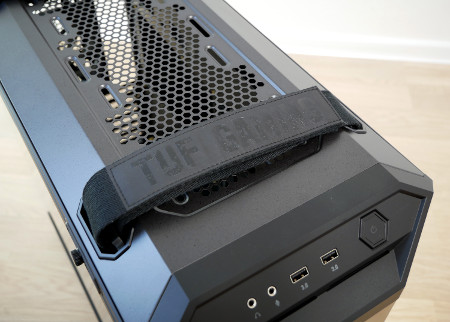

Для удобного перемещения такого монстра даже по меркам небольшой квартиры, разработчики оснастили новинку двумя удобными и широкими ручками на липучках для переноски, способные по заверению создателей выдержать массу до 30 кг!

450x322  43 KB. Big one: 1500x1074  303 KB

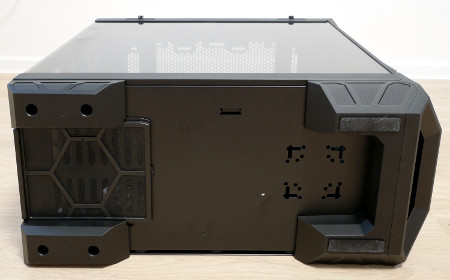

Благодаря ручкам значительно легче удается ASUS TUF Gaming GT501 положить на «лопатки» и продолжить дальнейшее его ознакомление. Корпус устанавливается на четыре массивные ножки, передние из которых оснащены резиновыми насадками, приподнимающие «нос корабля» на 5 мм. В другой его части располагается съемный пылевой фильтр блока питания.

450x280  25 KB. Big one: 1500x934  213 KB

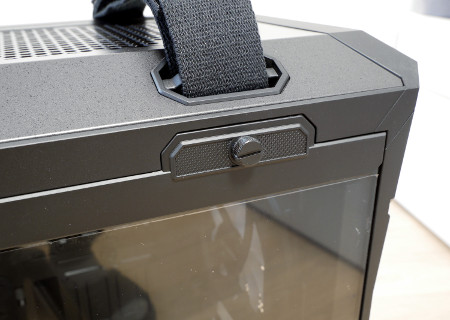

Боковая и, можно сказать, лицевая панель выполнены из толстого закаленного стекла, которое фиксируется двумя крупными винтами с удобной нарезкой. Это позволяет отказаться от помощи отвертки.

450x320  36 KB. Big one: 1500x1067  317 KB

Разработчики предусмотрели все возможные сценарии и в нижней части расположили мягкую основу и металлический фиксатор, которые в случае непредвиденного открытия выдержат дверцу в вертикальном положении и помогут избежать поломки.

450x337  40 KB. Big one: 1500x1124  324 KB

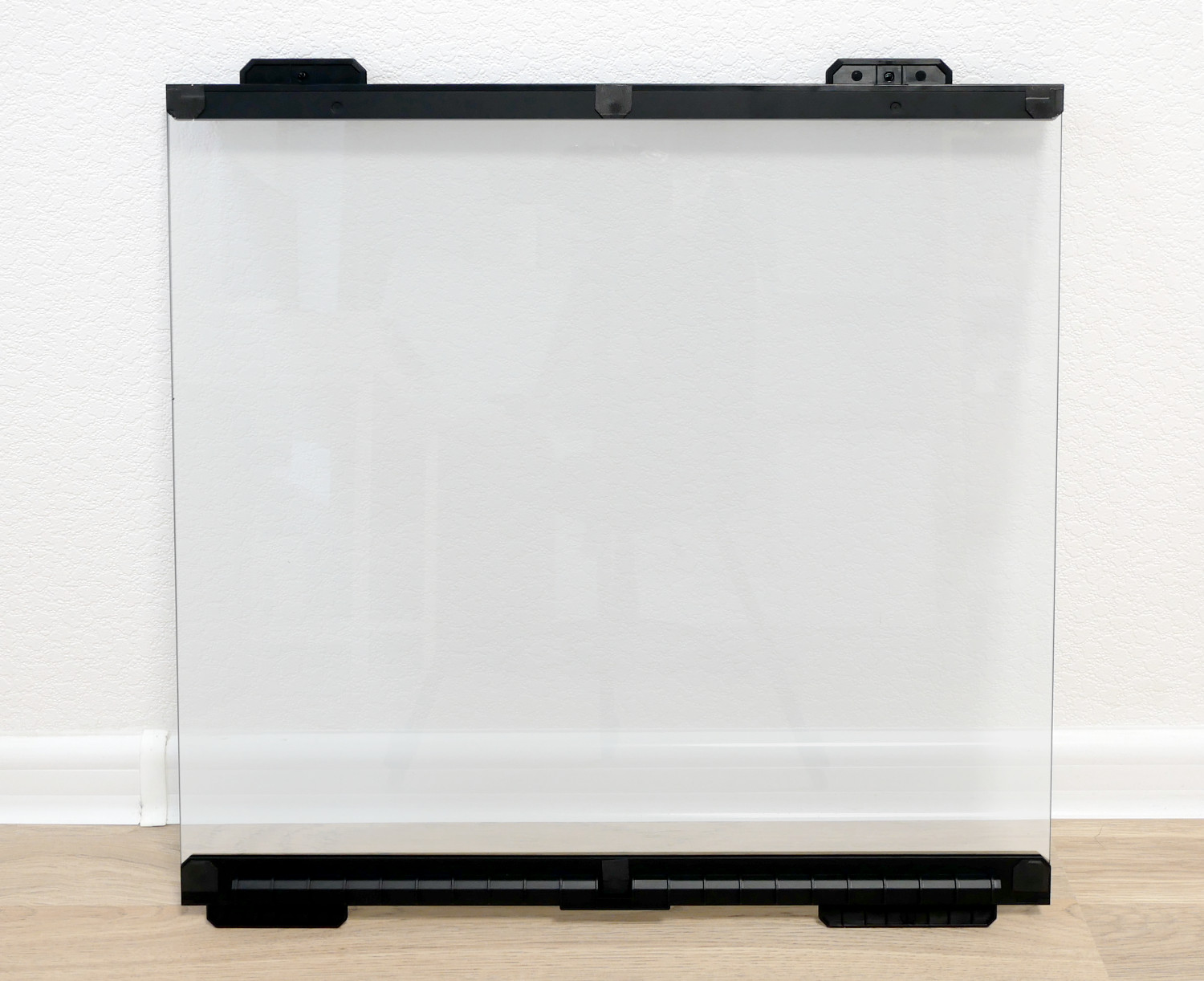

Закаленное стекло толщиной 4 мм немного тонировано и выступает единым монолитом вместе с фиксирующими гранями.



450x367  24 KB. Big one: 1500x1222  277 KB

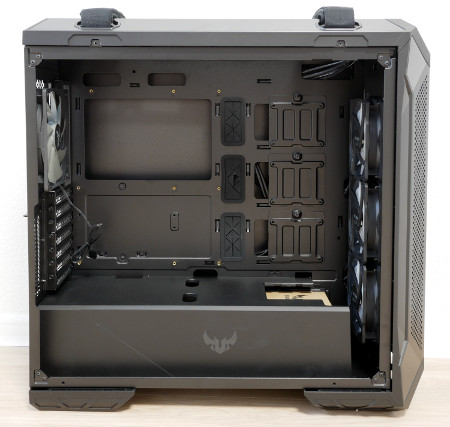

ASUS TUF Gaming GT501 Black получил современную классическую компоновку с нижним расположением блока питания, скрытого за декоративной пластиковой панелью. Внутреннее пространство для корпуса форм-фактора Mid-Tower продуманно и оставляет множество свободного места для размещения комплектующих и кабель-менеджмента: подчеркнём, что новинка позволяет устанавливать процессорные охладители высотой до 180 мм, графические ускорители длиной до 420 мм и СЖО с радиаторами 360 мм.

450x427  45 KB. Big one: 1500x1423  337 KB

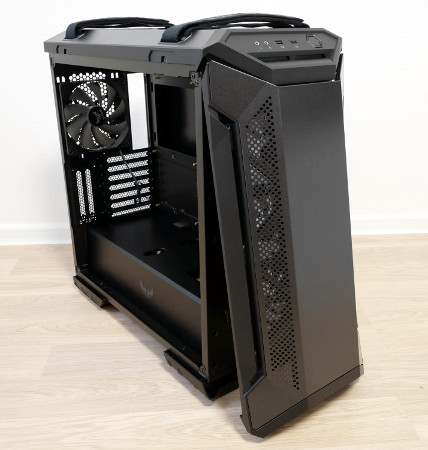

Строгий дизайн игровой линейки TUF воссоздается благодаря фронтальной панели, выполненной из металла с пластиковыми вставками. Доступ к внутренней составляющей получаем легким движением, потянув ее вверх, освободим зажимы.

428x450  45 KB. Big one: 1428x1500  354 KB

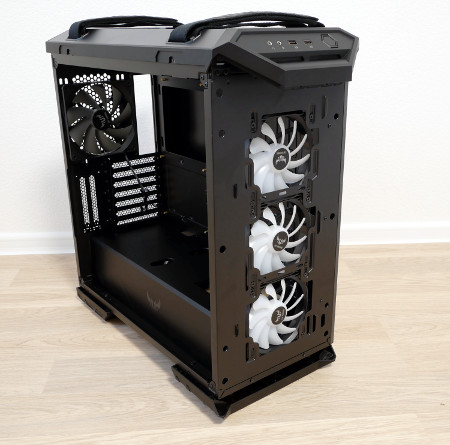

Передняя панель скрывает три предустановленных вентилятора типоразмера 120 мм с RGB подсветкой.

450x445  50 KB. Big one: 1500x1484  387 KB

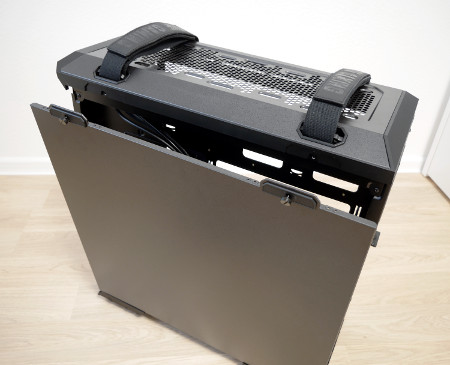

Для доступа к обратной стороне корпуса снимаем боковую дверцу на знакомых удобных винтах.

450x365  33 KB. Big one: 1500x1216  249 KB

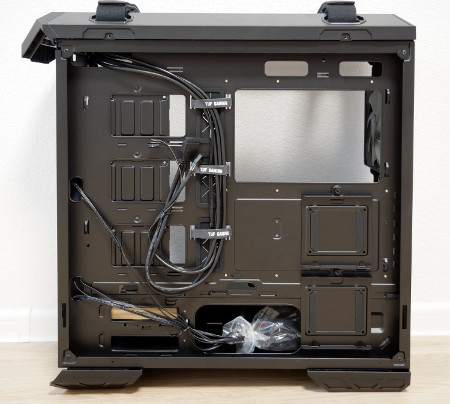

Одним из значимых плюсов ASUS TUF Gaming GT501 Black является достаточное пространство для прокладки кабелей, расположение специальных зон с липучками и размещение пары салазок для твердотельных накопителей. Отметим множественные зацепы для стяжек, но отсутствие в некоторых монтажных прорезях прорезиненных заглушек.



450x404  49 KB. Big one: 1500x1348  391 KB

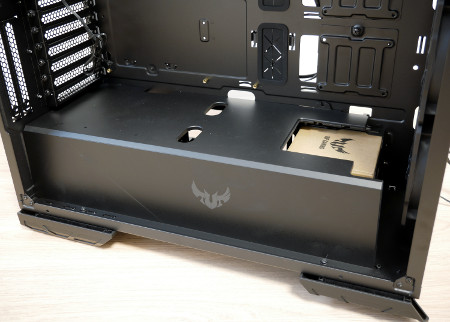

Для декоративной составляющей и минимализма, множественные огрехи пучка проводов от блока питания прячутся за пластиковой насадкой, что можно видеть и на некоторых корпусах Cooler Master.

450x322  40 KB. Big one: 1500x1074  286 KB

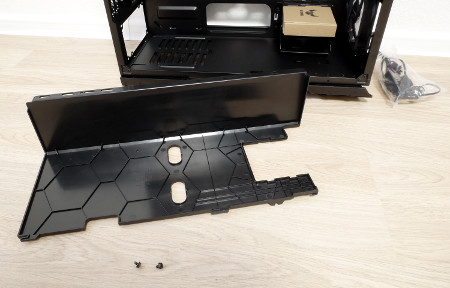

Панель фиксируется в пазах и одним движением открывается доступ к корзине с жесткими дисками, на месте которых при первом знакомстве располагается упаковка с комплектацией.

450x288  33 KB. Big one: 1500x961  270 KB

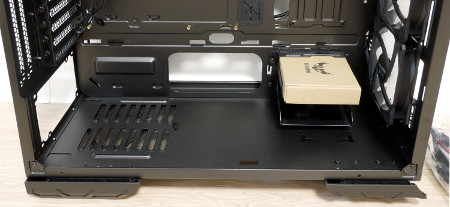

В плане конструкции ASUS TUF Gaming GT501 Black представляет собой произвольное игровое поле и позволяет размещать блоки питания значительно больше крупных моделей с длинной 200 мм. Остается большой запас для размещения отдельной секции радиатора при снятой корзине и возможность установки помпы.

450x207  31 KB. Big one: 1500x690  237 KB

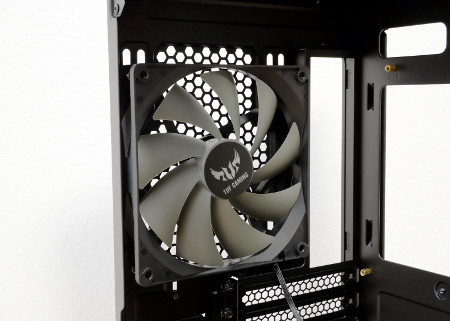

Из предустановленной системы охлаждения выделим девятилопастную вертушку с фирменным логотипом 140 мм на задней панели. Вентилятор подключается 4-pin коннектором с PWM-регулировкой, сама модель лишена RGB подсветки и имеется возможность для замены на 120 мм карлсон.

450x321  36 KB. Big one: 1500x1070  262 KB

Фронтальные вентиляторы тоже относятся к линейке TUF Gaming – это одиннадцатилопастные решения типоразмера 120 мм с 3-pin разъемом и синхронизируемые с подсветкой ASUS Aura. Скорость вращения фиксирована и составляет 1100-1200 об/мин.

450x308  36 KB. Big one: 1500x1028  234 KB

От лицевой панели отходит знакомый пучок проводов и коннекторов: среди них USB 3.0, аудио-порт для мини-джеков, разъемы для подключения кнопки включения и индикации активности накопителя.

450x319  29 KB. Big one: 1500x1064  224 KB

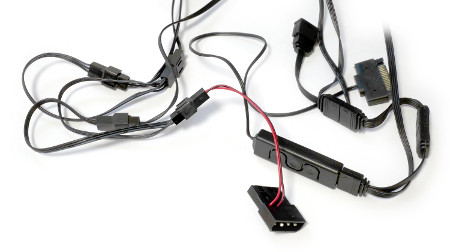

Три вентилятора через Y-разветвитель подключены к разъему Molex блока питания. Отдельно выделим подсветку, которая также через переходник может быть подключена к материнской плате или в случае отсутствия необходимого порта управляема через штатный контроллер.

450x252  24 KB. Big one: 1500x841  159 KB

Установка и сборка компонентов

Сборка системы в корпусе ASUS TUF Gaming GT501 Black достаточна проста и удобна благодаря достаточному свободному пространству и беспрепятственному доступу к компонентам: главное на первом этапе при установке материнской платы не забыть поставить тыльную заглушку-панель, а то знаем мы вас. ?

450x324  52 KB. Big one: 1500x1080  406 KB

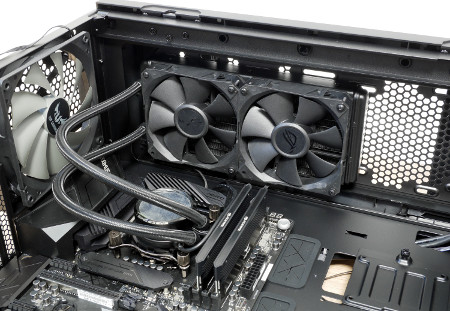

В корпусе ASUS TUF Gaming GT501 Black имеется достаточно места для монтажа жидкостных систем охлаждения с радиаторами до 360 мм. На примере материнской платы ASUS ROG Maximus XI Hero (Wi-Fi) из другого проекта и СЖО из обзора ASUS ROG Ryuo 240 подчеркнем габариты новинки изнутри.

450x311  58 KB. Big one: 1500x1038  466 KB

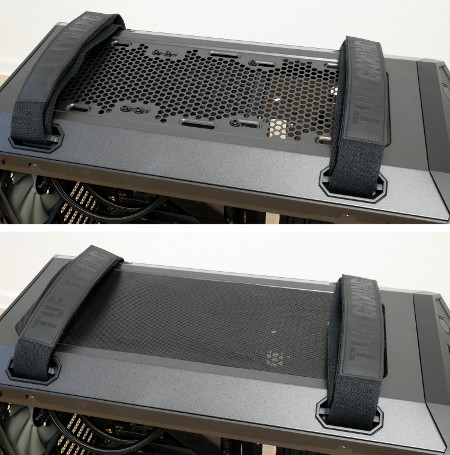

На верхней панели после фиксации радиатора прячем винтики за очередным пылевым фильтром.

450x455  61 KB. Big one: 1500x1517  603 KB

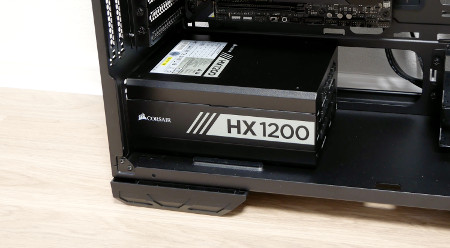

Блок питания Corsair HX1200 достаточно огромен, но даже и он теряется в ASUS TUF Gaming GT501 Black и с легкостью находит свое пристанище.

450x248  30 KB. Big one: 1500x828  230 KB

С кабель-менеджментом у корпуса все полностью в порядке: имеются множественные вариации расположения проводов.

450x432  53 KB. Big one: 1500x1440  416 KB

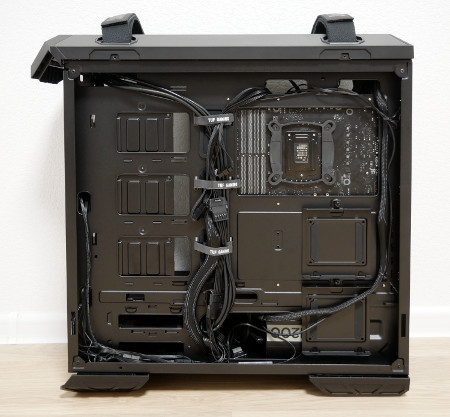

Мы воспользовались штатными зонами крепления, скрывающими недостатки при лицевом обзоре сборки.

450x417  51 KB. Big one: 1500x1390  412 KB

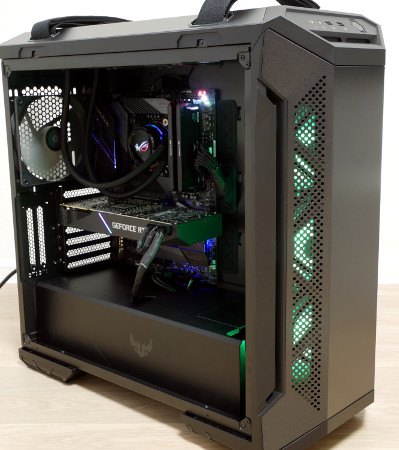

Примеры подсветки корпуса ASUS TUF Gaming GT501 Black в полностью собранном состоянии.

399x450  55 KB. Big one: 1331x1500  380 KB

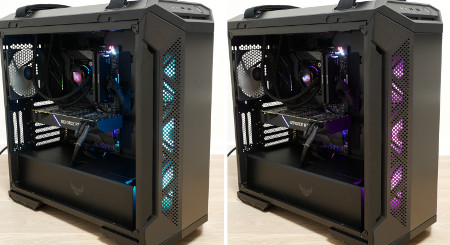

При первичном запуске штатная RGB подсветка корпуса переливается различными оттенками в режиме «Радуга».

450x245  40 KB. Big one: 1500x816  272 KB

Тестовый стенд

Конфигурация

  • Процессор: Intel Core i5-9600K;
  • Материнская плата: ASUS ROG Maximus XI Hero (Wi-Fi);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
  • Видеокарта: GeForce RTX 2080 Ti;
  • Блок питания: Corsair RM850x;
  • Корпус: ASUS TUF Gaming GT501 Black;
  • Монитор: Samsung C34F791WQI.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: NVIDIA ForceWare 418.91.

450x434  61 KB. Big one: 1500x1447  458 KB

Инструментарий и методика тестирования

Эффективность системы охлаждения ASUS TUF Gaming GT501 сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, подсистемы питания и твердотельного накопителя. Использовались два режима тестирования: «Max» (~1000 об/мин) и «Min» (~500 об/мин) для заднего вентилятора. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.

Результаты снимались при фиксированной частоте процессора 4800 МГц (48 х 100 МГц) и напряжении 1.27 В. Оперативная память работала в штатном режиме XMP (3000 МГц, 17-17-17-39-2Т). Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.2 (шесть потоков, объем выделяемой памяти – 6144 Мбайт, десять прогонов).

Для разогрева твердотельного накопителя (SSD) применялась программа AIDA64 v5.98.4800, использовался режим «Average Read Access» Температурные показатели с «винчестера» (HDD) снимались с помощью этой же программы.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница же условного комфорта – на отметке 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Результаты тестирования

На графиках ниже представлены результаты тестирования.

Температура центрального процессора, °C

Бездействие | LinX 0.7.2
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | LinX 0.7.2
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура SSD накопителя, °C

Бездействие | AIDA64 v5.98.4800
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА


Включите JavaScript, чтобы видеть графики

Напомню, что в составе системы использовался процессорный кулер Noctua NH-L9a-AM4 с вентилятором Noctua NF-A9x14 PWM.

Заключение

ASUS TUF Gaming GT501 – это интересный продукт, выпущенный компанией ASUS и выполненный в фирменном стиле линейки The Ultimate Force. И от первой модели естественны ожидания некоторых промахов или недостатков, но разработчики потратили достаточно времени, чтобы сделать корпус совершенным.

Перед нами просторное решение, внутри которого поместится игровая система практически любых размеров на основе мощных комплектующих с несколькими видеокартами и трехсекционными СЖО. Более того ASUS TUF Gaming GT501 может порадовать своего владельца предустановленной системой охлаждения из четырех вентиляторов с RGB подсветкой и синхронизацией с материнской платой. Отдельно выделим пылевые фильтры, часть которых заменяема на лицевой панели благодаря двум решеткам с разным рисунком.

Качество изготовления и уровень покраски ASUS TUF Gaming GT501 Black находятся на достаточно высоком уровне, ведь для первой модели важно запомниться с положительной стороны, и новинка старается соответствовать современным нормам. Касается это и стоимости (12 990 рублей), что соответствует многим другим топовым решениям, где конкуренция высока, а требования – максимальны. И пусть новинка в некоторых моментах уступает другим корпусам, свою задачу герой обзора выполняет успешно.

Подводя итоги, корпус ASUS TUF Gaming GT501 Black является отличным решением в линейке TUF и позволяет создать игровую систему в едином стиле. Новинка обязательно понравится энтузиастам и любителям моддинга, которые со стопроцентной уверенностью изготовят на его базе поистине прекрасные образы.

Александр Андерсон


Выражаем благодарность:

  • Компании ASUS за предоставленный на тестирование корпус ASUS TUF Gaming GT501;
  • А также лично donnerjack за помощь в подготовке материала.
