Обзор и тестирование процессорной СЖО ASUS ROG Ryuo 240: мы встроили вам монитор

Вступление

Бренд Republic of Gamers компании ASUS охватил многочисленные компьютерные составляющие, и кажется, что не осталось темных пятен на карте, но производитель с нами не согласен.

На выставке «Игромир 2018» посетители могли воочию познакомиться с блоком питания ASUS ROG Thor 1200 Вт и линейками жидкостных систем охлаждения, которыми разработчики ранее не занимались. Однако это не помешало тайваньскому вендору выделиться моделями с уникальными возможностями.

Ассортимент компании ASUS насчитывает пару линеек СЖО с интересными наименованиями ROG Ryujin и ROG Ryuo. Я постарался исключить фантазии читателей на тему выговаривания оригинальных названий и обратился к транскрипции: Ryujin (Рюдзин) и Ryuo (Рюо) – это бог и дракон водной стихии в японской мифологии и синтоизме.

450x312  42 KB. Big one: 1052x730  78 KB

Знакомство с новинками, анонсированными ранее на мероприятии Computex 2018, начнем с жидкостной системы охлаждения ASUS ROG Ryuo, ориентированной на более доступный сегмент и выпускаемой в двух вариантах (с радиаторами 120 мм и 240 мм).

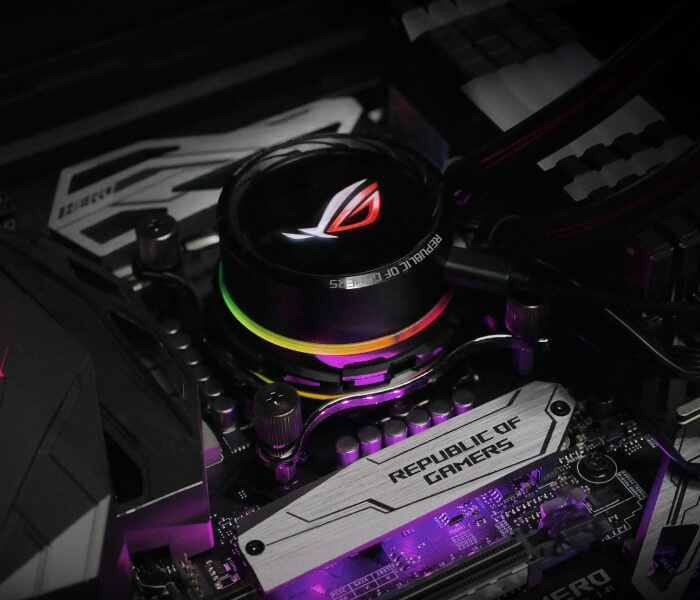

Модель ROG Ryuo 240 выделяется оригинальной помпой, оснащенной подсветкой ASUS Aura и OLED-экраном, вентиляторами серии Wing Blade Fans и уникальной системой мониторинга. С нее и начнем.





Обзор ASUS ROG Ryuo 240

450x450  152 KB. Big one: 450x450  105 KB

Упаковка и комплектация

Новинка ASUS поставляется в большой черно-красной упаковке из толстого картона с аккуратным исполнением, что навеивает мысли о премиум-продукте. На лицевой стороне разработчики привели наименование версии и непосредственно изображение системы охлаждения, что снимает нотку таинственности.

450x368  35 KB. Big one: 1500x1225  226 KB

Главными новшествами ASUS ROG Ryuo 240 являются OLED-дисплей с диагональю 1.77 дюйма, возможность вывода полезной информации и собственного логотипа, синхронизируемая подсветка ASUS Aura, вентиляторы ROG и металлическое исполнение корпуса помпы. Последнее выглядит и ощущается лучше, нежели звучит на бумаге.

450x298  45 KB. Big one: 1500x996  247 KB

Упаковка выполнена в виде открывающегося ларца, что показывает внимание к деталям и отношение производителя к потребителю.

450x428  52 KB. Big one: 1500x1428  384 KB

Комплектация включает необходимые наборы креплений под различные сокеты, по умолчанию на СЖО смонтирована рамка для разъема Intel LGA 115x, в коробке также находится кронштейн для AMD Socket AM4, кабель USB для подключения к материнской плате, крепежный «бэкплейт». Отметим, что совместимость с младшими разъемами AMD отсутствует.





450x247  27 KB. Big one: 1500x823  194 KB

Разработчики для удобства пользования разделили винты крепления по процессорным разъемам и для вентиляторов с радиатором.

450x216  25 KB. Big one: 1500x721  186 KB

Внешний вид и особенности конструкции

Готовые жидкостные системы охлаждения за последние пять лет практически не изменились, представляя собой контур из помпы-водоблока и радиатора, соединенного двумя шлангами. Однако каждый производитель выделяется индивидуальным оформлением, и в данном контексте новинка не подкачала.

В своем исполнении система охлаждения ASUS ROG Ryuo 240 делает акцент на дизайн помпы с оригинальным оформлением серии Republic of Gamers, сердцем которой стал 1.77-дюймовый OLED-дисплей. Беря во внимание ранее изученные модели, Рюо напоминает дальнейшее развитие продукции NZXT.

450x322  45 KB. Big one: 1500x1072  365 KB

Модель ASUS ROG Ryuo 240 является топовым решением в своей линейке с радиатором типоразмера 240 мм. Разработчики оснастили новинку резиновыми шлангами в нейлоновой оплетке длиной 380 мм, что позволяет установить жидкостную систему охлаждения в любом крупном корпусе, не опасаясь за нехватку размеров трубок.

450x381  47 KB. Big one: 1500x1270  356 KB

В качестве теплосъемника на ASUS ROG Ryuo 240 использован радиатор 272 х 121 х 27 мм. Толщина рабочего тела составляет классические 17 мм.





450x216  44 KB. Big one: 1500x720  397 KB

В основе рабочего тела лежат тринадцать плоских каналов, между ними впаяна гофрированная лента. Плотность расположения ребер равна 20-21 FPI.

450x221  46 KB. Big one: 1200x590  251 KB

Модель ASUS ROG Ryuo 240 построена на популярной и хорошо зарекомендовавшей себя платформе Asetek. На торцевой части располагается информационная наклейка с необходимыми данными: указаны сертификаты, номер и максимальное потребление помпы новинки.

450x208  30 KB. Big one: 1500x694  212 KB

На Рюо используется несъемный тип фитингов «елка» с обжатыми пластиковыми насадками.

450x254  35 KB. Big one: 1500x845  258 KB

Главной изюминкой жидкостной системы охлаждения ASUS ROG Ryuo 240 является дизайн помпы, который отлично вписывается в общую концепцию линейки Republic of Gamers.

450x249  30 KB. Big one: 1500x830  221 KB

На основании медного водоблока нанесена термопаста для единичной установки, защищенной блистер-формой.





450x235  29 KB. Big one: 1500x784  207 KB

Творение инженеров Asetek видно издалека. Основание достаточно ровное, отполированное до приемлемого состояния.

450x308  46 KB. Big one: 1500x1026  338 KB

Разработчики из ASUS непосредственно приложили руки к созданию корпуса и «начинки» помпы, а реализация водоблока и мотора осталось за датчанами.

Размеры помпы ASUS ROG Ryuo 240 скромны по современным меркам, высота не превышает 45 мм, корпус выполнен из алюминиевого сплава.

450x231  30 KB. Big one: 1500x771  238 KB

Применены поворотные фитинги, что позволяет установить новинку в любых положениях. Производитель спрятал дополнительные провода между шлангами, что позволяет их аккуратно замаскировать при сборке.

450x256  39 KB. Big one: 1500x854  309 KB

Однако порт microUSB инженеры по какой-то причине разместили для соединения электроники с материнской платой в нижней плоскости помпы, что наоборот раскрывает позицию кабеля и портит внешний вид.

450x252  36 KB. Big one: 1500x841  293 KB

Длина основных проводов, исходящих из помпы-водоблока достигает 300 мм, что позволяет их аккуратно вывести за обратную стенку корпуса и там подключить питание SATA, сигнал тахометра к материнской плате и Y-разветвитель для двух вентиляторов. Исходя из последнего, на новинке без переходников по умолчанию можно использовать лишь пару вертушек. Что же, редко кто задействуется больше на радиаторе типоразмера 240 мм.

450x163  15 KB. Big one: 1500x544  101 KB

Вентиляторы ASUS ROG Ryuo 240

Модель ASUS ROG Ryuo 240 оснащена двумя фирменными вентиляторами, принадлежащие к серии Republic of Gamers. Устройства получили лаконичный оригинальный дизайн пластикового корпуса с символикой бренда.

450x303  32 KB. Big one: 1500x1010  234 KB

Вентиляторы с кодовым обозначением ROG Ryuo Fan Model 12 специально разработаны для текущей жидкостной системы охлаждения и характеризуются повышенными параметрами. Скорость вращения составляет 800-2500 об/мин, на максимальной мощности воздушный поток составляет до 137.6 м3/ч, а статическое давление – до 5 мм вод. ст., что делает их отличными составляющими в паре с плотным радиатором.

450x240  44 KB. Big one: 1500x801  333 KB

Подсветка RGB

Первое место по изяществу и оригинальности на жидкостной системе охлаждения ASUS ROG Ryuo 240 целиком и полностью завоевывает цветной OLED-дисплей размером 1.77-дюйма – LiveDash. В отличие от продукции NZXT, на новинке применим полноценный монитор, который можно использовать в качестве вывода различной системной информации: температуры CPU, напряжения, скорости вентиляторов и многое другое.

450x231  40 KB. Big one: 1500x769  275 KB

По умолчанию на OLED-дисплеи прокручивается фирменная анимация логотипа ROG, но пользователь может загрузить и собственное изображение в формате JPEG и GIF размером 160х128 пикселей.

450x217  40 KB. Big one: 864x418  105 KB

ASUS ROG Ryuo 240 характеризуется и отличной персонализацией благодаря яркой окантовке, представляющую собой адресуемую подсветку ASUS Aura.

Чтобы пользоваться всеми благами OLED-дисплея новинка использует фирменное программное обеспечение LiveDash.

450x334  52 KB. Big one: 1500x1113  338 KB

К сожалению, на момент подготовки материала в моем распоряжении не было материнской платы производства ASUS, а установить ПО LiveDash на продукт стороннего бренда не удалось.

450x351  36 KB. Big one: 900x703  129 KB

Краткие технические характеристики

НаименованиеASUS ROG Ryuo 240 RGB AIO Liquid CPU Cooler
Тип радиатораДвухсекционный
Материал рассеивающей части радиатораАлюминий
Внешние габариты радиатора, мм272 х 121 х 27
Площадь рассеивания, мм2 (приблизительная оценка)~8 000
Максимальное количество / типоразмер вентиляторов2 х 120 (2 х 120)
Вентиляторов в комплекте, шт.2
Маркировка вентиляторовROG Ryuo Fan Model 12
Диапазон скоростей вращения, об/мин~800-2500 ±200 RPM
Материал основания водоблокаМедь
Тип водоблокаМикроканальный
Скорость вращения ротора помпы, об/мин~2900
Высота подъема жидкости, мм H2Oн/д
Максимальная производительность, л/чн/д
Максимальное энергопотребление помпы, Вт3.9
Совместимость с процессорными разъемамиIntel LGA 20XX, LGA 1366, LGA 115X;

AMD Socket TR4, AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1

Тест ASUS ROG Ryuo 240

Тестовый стенд

Тестирование СЖО ASUS ROG Ryuo 240 проводилось в составе следующей конфигурации:

  • Материнская плата: NZXT N7 Z370 (Intel Z370, LGA 1151 v2);
  • Процессор: Intel Core i5-8600K (14 нм, Coffee Lake);
  • Система охлаждения процессора: ASUS ROG Ryuo 240;
  • Термоинтерфейс: паста Gelid GC-Extreme;
  • Оперативная память: HyperX Predator RGB 3000 МГц 16 Гбайт (2 x 8 Гбайт);
  • Видеокарта: GeForce RTX 2080;
  • Твердотельный накопитель: Samsung 960 Evo M.2 256 Гбайт;
  • Блок питания: Thunder X3 Plexus RGB, 1000 Ватт;
  • Корпус: NZXT H700i White.

Программное обеспечение:

  • Операционная система: Windows 10 x64.

Инструментарий и методика тестирования

Стоит сделать небольшую ремарку: после замены комплектующих и сборки нового стенда мой скальпированный экземпляр Intel Core i5-8600K отказался стабильно функционировать на ранее достижимой отметке 5000 МГц, что привело к тестированию при меньшей частоте ЦП.

Результаты снимались при фиксированной частоте процессора 4800 МГц (48 х 100 МГц) и напряжении 1.27 В. Оперативная память работала в штатном режиме XMP (3000 МГц, 17-17-17-39-2Т). Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.2 (шесть потоков, объем выделяемой памяти – 6144 Мбайт, десять прогонов).

450x213  134 KB. Big one: 1632x776  319 KB

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения крыльчаток вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO.

Уровень шума фиксировался при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 27.5-28.0 дБ. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.

Результаты тестирования

Модель ASUS ROG Ryuo 240 отлично справляется с нагревом скальпированного процессора Core i5-8600K, работающего на частоте 4800 МГц при напряжении 1.27 В. Она показывает хорошие показатели и при минимальной скорости вентиляторов, обеспечивая в стресс-тесте LinX температуру на отметке 71-72°C.

Тест с комплектными вентиляторами

Температура CPU, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

Теперь посмотрим на результаты СЖО в более привычной игровой среде.

Тест с комплектными вентиляторами

Температура CPU, °C
Ведьмак 3: Дикая Охота


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов с громким, на мой взгляд, названием ROG Ryuo Fan Model 12 регулируются в широком диапазоне от 800 до 2500 об/мин. Предусмотрена возможность снижения скорости вращения вплоть до 400 об/мин, что делает систему охлаждения полностью бесшумной.

Тест с комплектными вентиляторами

Звуковое давление, дБА
С расстояния 0.3 м


Включите JavaScript, чтобы видеть графики

При работе ROG Ryuo Fan Model 12 на максимальной скорости (2500 об/мин) достигается высокая эффективность охлаждения, но платой за нее становится заметный уровень шума, мирится с которым невозможно. Диапазон 750-1400 об/мин более благоприятен для использования и сопоставим по акустическому комфорту с другими кулерами.

Компания ASUS не раскрывает детальную информацию о характеристиках помпы. Согласно показаниям мониторинга, скорость насоса составляет ~2900 об/мин, что больше, чем у стандартных решений Asetek, и превосходит многие другие модели СЖО.

Несмотря на все попытки, мне не удалось ни обуздать помпу, ни отрегулировать ее режим, она фиксировано работает при 2900 об/мин.

Тестирование помпы

Температура CPU, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

Помпу ASUS ROG Ryuo 240 сложно назвать бесшумной (встречались мне и более тихие решения), но она остается достаточно незаметной в закрытом корпусе, поэтому волноваться за лишние вибрации или посторонние звуки не придется.

Тестирование помпы

Звуковое давление, дБА
С расстояния 0.1 м


Включите JavaScript, чтобы видеть графики

Заключение

Фразеологический оборот «с места в карьер» наилучшим образом описывает сложившуюся вокруг новых систем охлаждения ASUS ситуацию: разработчики СЖО не только представили первые модели в собственной линейке, но и презентовали премиальные решения, которые отличаются отличными характеристиками и уникальными возможностями. И, без капли иронии, у них получилось.

Модель ROG Ryuo 240 выделяется оригинальным дизайном серии Republic of Gamers, который хорошо впишется в общую экосистему с материнской платой и видеокартой семейства ROG Strix. Создатели не стали останавливаться на уникальном внешнем виде и наделили помпу полезной функцией – цветным OLED-дисплеем LiveDash размером 1.77дюйма, способным отображать температуру процессора, тактовые частоты, напряжение и много другое, а также прокручивать фирменную анимацию в фоновом режиме. А металлическое оформление корпуса помпы подчеркнуто синхронизируемой подсветкой ASUS Aura.

Нет нареканий и к охлаждению ASUS ROG Ryuo 240. Новинка отлично справляется со скальпированным процессором Intel Core i5-8600K, работающим в разгоне и ставшим эталоном для тестирования различных систем охлаждения. В часто встречающемся диапазоне работы вентиляторов 800-1400 об/мин она остается достаточно тихой и комфортной для продолжительной работы. Но при этом разработчики обеспечили запас для дальнейшего раскрытия потенциала, увеличив лимит до 2500 об/мин. Схожую операцию произвели и с помпой, подняв мощность последней ревизии Asetek до 2900 об/мин.

Как таковых замечаний к жидкостной системе охлаждения ASUS ROG Ryuo 240 у нас нет. Повышенный уровень шума при максимальной скорости вращения вентиляторов проявляется у всех систем жидкостного охлаждения, но не стоит забывать, что в таком режиме их практически никто не эксплуатирует в играх.

Подводя итоги, ASUS ROG Ryuo 240 является одной из самых запоминающихся новинок последнего времени, оставившей положительное впечатление не только дизайном и OLED-дисплеем LiveDash, но и соответствующей своему статусу эффективностью охлаждения.

Нефедов Петр aka go.d-bq


Выражаем благодарность:

  • Компании ASUS за предоставленную на тестирование СЖО ASUS ROG Ryuo 240;
  • А также лично donnerjack за помощь в подготовке материала.
