Обзор и тестирование процессорной СЖО ASUS ROG Ryujin 360: следующая ступень эволюции?

Оглавление

Вступление

Линейка систем жидкостного охлаждения Ryujin компании ASUS является следующей ступенью эволюции ранее рассмотренной серии ASUS Ryuo и предлагает интересные возможности в едином исполнении.

450x225  11 KB. Big one: 1500x862  123 KB

Интересно, что в своем воплощении модель ASUS ROG Ryujin 360 не является чем-то принципиально новым: разработчики позаимствовали актуальные технологии у различных СЖО и грамотно объединили их в одном продукте, что делает Ryujin уникальной системой охлаждения.

Обзор ASUS ROG Ryujin 360

450x450  158 KB. Big one: 1000x1000  626 KB





Упаковка и комплектация

Как и подобает топовому продукту, ASUS ROG Ryujin 360 поставляется в огромной упаковке с фирменной полиграфией серии Republic of Gamers, отличающейся черно-красным оформлением.

На лицевой стороне приведено изображение необслуживаемой системы жидкостного охлаждения и мелким шрифтом подчеркнуто использование вентиляторов производства Noctua. О прочих инновациях производитель скромно умолчал.

450x352  50 KB. Big one: 1500x1172  387 KB

Подробная техническая информация сведена в удобную таблицу, полностью раскрывающую спецификации продукта. Сама ASUS выделяет следующие ключевые особенности новинки:

  • OLED-дисплей LiveDash с диагональю 1.77 дюйма;
  • Встроенный низкопрофильный вентилятор;
  • Технология синхронизации подсветки ASUS Aura;
  • Производительные вентиляторы Noctua серии IndustrialPPC;
  • Отдельный корпус помпы с оригинальным дизайном.

450x234  56 KB. Big one: 1500x781  436 KB

Коробка выполнена в виде открывающегося ларца, что отлично подчеркивает премиальный статус новинки. Каждый элемент внутри бережно упакован в отдельный пакет.

450x338  49 KB. Big one: 1500x1125  386 KB

Модель сопровождает необходимый комплект аксессуров и креплений, позволяющий установить ASUS ROG Ryujin 360 на современные процессорные разъемы, включая AMD Socket AM4, TR4 и Intel LGA 1151-v2, LGA 2066.

450x311  44 KB. Big one: 1500x1035  339 KB





Внешний вид и особенности конструкции

В своем стремлении создать уникальный продукт с наилучшими характеристиками компания ASUS не нова, и выбор в пользу радиатора типоразмера 360 мм с точки зрения эффективности полностью оправдан. При первом знакомстве поражает неповторимый дизайн помпы-водоблока ROG Ryujin 360, выделяющийся среди всех моделей, протестированных мною ранее.

Но, как и с ключевыми особенностями продукта, начнем наше знакомство с ним по мере изучения строения СЖО и выделения необычных решений.

450x300  34 KB. Big one: 1500x999  255 KB

Самым крупным объектом ASUS ROG Ryujin 360, конечно же, является тело радиатора. В качестве теплосъемника использован теплорассеиватель 394 х 121 х 27 мм. Толщина рабочего тела составляет классические 17 мм.

450x156  28 KB. Big one: 1500x519  262 KB

В основе рабочего тела лежат четырнадцать плоских каналов, между ними впаяна гофрированная лента. Плотность расположения ребер равна 20 FPI.

450x263  49 KB. Big one: 1200x702  221 KB

ASUS ROG Ryujin 360 использует несъемный тип фитингов «елка», которые обжаты пластиковыми кольцами. Рядом на торце расположена наклейка с серийным номером.

450x277  36 KB. Big one: 1500x923  278 KB





С другого края располагается второй стикер, несущий полезную информацию: указаны наименование модели и компания-производитель Asetek, за услугами к которой обратились разработчики, идентификатор, напряжение помпы 12 В и максимальное потребление 3.9 Вт.

Стоит отметить, что в последнем случае не учтена мощность трех вентиляторов Noctua серии IndustrialPPC, которые подключаются к плате через Y-образный разветвитель.

450x233  31 KB. Big one: 1200x622  172 KB

Теперь мы подходим к самому интересному – помпе, и постараемся детально раскрыть ее характеристики и ключевые особенности. Здесь применяется последняя ревизия модели Asetek со скоростью вращения 1800-2800 об/мин.

Однако на упаковке приведено другое значение, равное 4800 об/мин, но оно приписано не помпе, а встроенному вентилятору, о котором поговорим далее.

450x282  39 KB. Big one: 1500x939  334 KB

Подошва водоблока защищена пластиковой вставкой от механических повреждений, под которой скрыта термопаста для единичной установки.

450x279  48 KB. Big one: 1500x930  358 KB

Медное основание получило неплохую полировку, однако зеркального блеска не хватает.

450x280  42 KB. Big one: 1500x934  315 KB





Система жидкостного охлаждения ASUS ROG Ryujin 360 получила встроенный вентилятор 60 мм для обдува околосокетного пространства. Подобную задумку можно видеть на линейке Cryorig A40/A80, но иная реализация и подключение требовало больше места внутри ПК. Здесь же инженеры довели задумку до логического завершения.

Подчеркнем, что везде приводятся характеристики не помпы, а именно вентилятора, что в самом начале может привести к путанице. Скорость вращения составляет до 4800 об/мин и регулируется в автоматическом режиме, производительность – 32.28 м3/ч, максимальное статическое давление – 3.23 мм H2O.

450x284  34 KB. Big one: 1500x947  268 KB

Множество оверклокеров и энтузиастов для разгона процессоров используют СЖО, но в таком случае подсистема питания VRM остается беззащитна перед локальным нагревом из-за отсутствия должного обдува элементов, что решается данным конструктивным решением. Вентилятор забирает воздух из верхней части и через прорези в нижней секции охлаждает силовую часть.

450x276  196 KB. Big one: 1520x934  1340 KB

Согласно официальной информации компании ASUS таким образом удается снизить температуры на величину до 30°C. Кроме того, часть охлаждения достается и ближайшему твердотельному накопителю формата M.2.

450x186  99 KB. Big one: 1612x669  1076 KB

Для удобства использования помпа ASUS ROG Ryujin 360 использует поворотный механизм фитингов, что упрощает установку.

450x280  35 KB. Big one: 1500x933  267 KB

Водоблок и основной радиатор соединяет пара шлангов в нейлоновой оплетке длиной 380 мм.

450x211  25 KB. Big one: 1500x702  188 KB

Из помпы выходит солидный пучок проводов, который может повергнуть в шок неподготовленного читателя, но разберемся внимательно.

Применены три кабеля для вентиляторов, что устанавливаются на радиаторе, дополнительный коннектор предназначен для разъема CPU Fan для получения данных тахометра, непосредственно питание помпы SATA-типа и кабель USB 2.0 для соответствующего слота на материнской плате для обмена информацией между «начинкой» ASUS ROG Ryujin 360 и программным обеспечением.

450x294  30 KB. Big one: 1500x980  201 KB

Одним из главных «ноу-хау» модели является дисплей LiveDash с диагональю 1.77 дюйма и разрешением 160 х 128 пикселей на верхней кромке помпы.

Он предзначен для вывода полезной информации – температуры процессора, напряжения, частоты и прочего. Его более подробно мы рассмотрели в обзоре младшей модели ASUS ROG Ryuo 240.

450x312  40 KB. Big one: 1500x1040  297 KB

Для возможности размещения отдельнго вентилятора между платой с индикатором и помпой инженерам пришлось соорудить «бутерброд», соединенный между собой парой тонких шлейфов.

450x336  44 KB. Big one: 1500x1120  347 KB

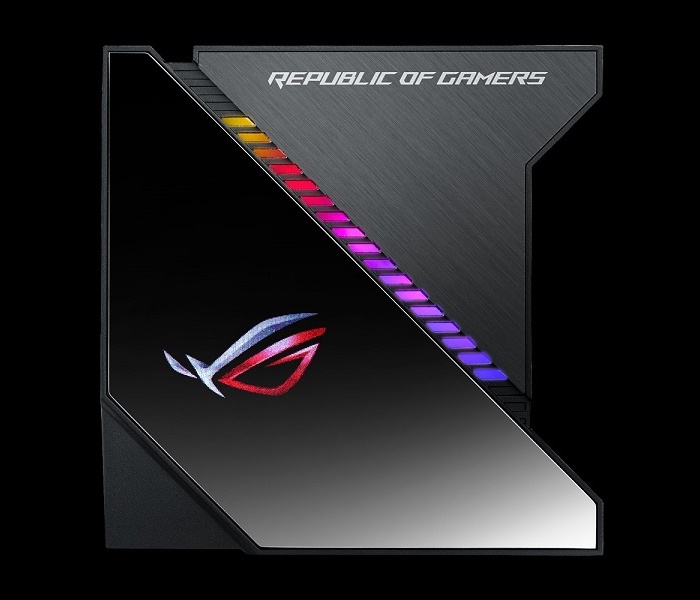

Гармоничный внешний вид получившейся конструкции разработчики предлагают спрятать за отдельным корпусом, крепящимся на двух магнитах, который пользователь может использовать по своему желанию.

450x344  42 KB. Big one: 1500x1145  337 KB

Он маскирует ряд адресуемых светодиодов, несовершенство получившейся связки «помпа-дисплей» и равномерно распределяет свечение RGB подсветки ASUS Aura. Размеры итоговой конструкции составляют 100 х 100 х 70 мм.

300x251  21 KB. Big one: 1000x837  161 KB 300x295  26 KB. Big one: 1200x1181  269 KB

Вентиляторы ASUS ROG Ryujin 360

Топовой жидкостной системы охлаждения линейки ASUS ROG необходимы лучшие вентиляторы! Именно так решили разработчики, заручившись поддержкой одним из самых известных производителей и экспертов в данной сфере – австрийской компании Noctua.

450x325  42 KB. Big one: 1500x1083  306 KB

Выбор пал на модель Noctua NF-F12 industrialPPC-2000 PWM. Как следует из названия, они рассчитаны на промышленное применение в рабочих станциях, где на первый план выходят мощность и надежность. Данные вентиляторы получили класс защиты IP52 и имеют частичную устойчивость к пыли и попаданию влаги, построены с применением фирменных технологий и оптимизированы для работы с радиаторами.

450x236  54 KB. Big one: 1500x786  426 KB

Ключевые характеристики Noctua NF-F12 industrialPPC-2000 PWM – скорость вращения в диапазоне 450-2000 об/мин с силой потока до 121.8 м3/ч и сроком службы более 150.000 часов. Неудивительно, что именно данную модель компании ASUS порекомендовали австрийцы.

Подсветка RGB

Модель ASUS ROG Ryujin 360 выделяется крупной помпой-водоблоком и совмещает большой перечень функциональных возможностей, среди которых активное охлаждение силовой части VRM, дисплей с техническими данными и анимированной вставкой и подсветкой ASUS Aura, совмесимую с различными компонентами.

450x286  53 KB. Big one: 1500x952  331 KB

Для тонкой настройки и мониторинга разработчики создали фирменное программное обеспечение ASUS LiveDash, позволяющее кастомизировать визуальную часть и выделить необходимые параметры.

450x349  40 KB. Big one: 899x699  196 KB

Краткие технические характеристики

НаименованиеASUS ROG Ryujin 360
Тип радиатораТрехсекционный
Материал рассеивающей части радиатораАлюминий
Внешние габариты радиатора, мм394 х 121 х 27
Площадь рассеивания, мм2 (приблизительная оценка)~12 000
Максимальное количество / типоразмер вентиляторов3 х 120 (2 х 120)
Вентиляторов в комплекте, шт.3
Маркировка вентиляторовNoctua NF-F12 industrialPPC-2000 PWM 12V
Диапазон скоростей вращения, об/мин~450-2000 ±10%
Материал основания водоблокаМедь
Тип водоблокаМикроканальный
Скорость вращения ротора помпы, об/мин~2800
Высота подъема жидкости, мм H2O3,94
Максимальная производительность, л/чн/д
Максимальное энергопотребление помпы, Вт3.9
Совместимость с процессорными разъемамиIntel LGA 20XX, LGA 1366, LGA 115X;

AMD Socket TR4, AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1

Тест ASUS ROG Ryujin 360

Тестовый стенд

Тестирование системы жидкостного охлаждения ASUS ROG Ryujin 360 проводилось в составе следующей конфигурации:

  • Материнская плата: NZXT N7 Z370 (Intel Z370, LGA 1151 v2);
  • Процессор: Intel Core i5-8600K (14 нм, Coffee Lake);
  • Система охлаждения процессора:
  • ASUS ROG Ryujin 360;
  • ASUS ROG Ryuo 240;
  • Термоинтерфейс: паста Gelid GC-Extreme;
  • Оперативная память: HyperX Predator RGB 3000 МГц 16 Гбайт (2 x 8 Гбайт);
  • Видеокарта: GeForce RTX 2080;
  • Твердотельный накопитель: Samsung 960 Evo M.2 256 Гбайт;
  • Блок питания: Thunder X3 Plexus RGB, 1000 Ватт;
  • Корпус: NZXT H700i White.

Программное обеспечение

  • Операционная система: Windows 10 x64.

Инструментарий и методика тестирования

Стоит сделать небольшую ремарку: после замены комплектующих и сборки нового стенда мой скальпированный экземпляр Intel Core i5-8600K отказался стабильно функционировать на ранее достижимой отметке 5000 МГц, что привело к тестированию при меньшей частоте ЦП.

Результаты снимались при фиксированной частоте процессора 4800 МГц (48 х 100 МГц) и напряжении 1.27 В. Оперативная память работала в штатном режиме XMP (3000 МГц, 17-17-17-39-2Т). Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.2 (шесть потоков, объем выделяемой памяти – 6144 Мбайт, десять прогонов).

600x286  209 KB. Big one: 1631x780  320 KB

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения крыльчаток вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO.

Уровень шума фиксировался при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 27.5-28.0 дБ. Температура воздуха во время проведения тестирования составляла 26 градусов Цельсия.

Результаты тестирования

Продолжая общую линейку обзоров СЖО и в частности беря за основу технологию тестирования моего коллеги Лакс (НАВАХУ) мы начинаем по традиции с теста «из коробки» – со стандартными вентиляторами, работающими во всем диапазоне скорости вращения.

Тест с комплектными вентиляторами

Температура CPU, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

Благодаря своим характеристикам и за счет более массивного радиатора ASUS ROG Ryujin 360 даже при меньшей скорости оборотов вентиляторов опережает младшую модель семейства ASUS ROG Ryuo.

Теперь посмотрим на результаты СЖО в более привычной игровой среде.

Тест с комплектными вентиляторами

Температура CPU, °C
Ведьмак 3: Дикая Охота


Включите JavaScript, чтобы видеть графики

Более узкий диапазон вращения вентиляторов Noctua NF-F12 industrialPPC-2000 PWM благотворно сказывается на акустических результатах. Они обеспечивают не только лучшие температурные показатели, но и низкий уровень шума в повседневных задачах. Рекомендуемый диапазон – от 450 об/ми до 1500 об/мин.

Тест с комплектными вентиляторами

Звуковое давление, дБА
С расстояния 0.3 м


Включите JavaScript, чтобы видеть графики

Скорость помпы регулируется в диапазоне 1800-2800 об/мин.

Тестирование помпы

Температура CPU, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

Тестирование помпы

Звуковое давление, дБА
С расстояния 0.1 м


Включите JavaScript, чтобы видеть графики

В процессе тестирования системы жидкостного охлаждения ASUS ROG Ryujin 360 снимались показатели нагрева подсистемы питания материнской платы NZXT N7 Z370. Не самый высокий разгон вкупе с крупными радиаторами силовой части не позволил максимально прогреть зону VRM, чтобы наглядно увидеть разницу в температурах, но и при таком раскладе она заметна.

Участники обзора

Температура подсистемы питания VRM, °C
Linx 0.7.2


Включите JavaScript, чтобы видеть графики

Результаты снимались как с выключенным вентилятором, так и в режиме его активной работы, в котором он автоматически регулирует скорость вращения крыльчатки в широком диапазоне. Данный тест продемонстрировал разницу в температуре до 7-8°C, что позволяет убедиться в целесообразности данной технологии и ее жизнеспособности.

Заключение

Система жидкостного охлаждения ASUS ROG Ryujin 360 является звеном эволюции, а не героем революционного сюжета, но это не отменяет того факта, что перед нами премиальный продукт компании ASUS, занимающий лидирующую позицию в иерархии производителя.

Новинка объединяет смелые идеи разработчиков, которые включают крупный радиатор типоразмера 360 мм и фирменную помпу Asetek последней ревизии. Но выделяет ASUS ROG Ryujin 360 на фоне многих СЖО не это, а оригинальный и на данный момент уникальный подход ASUS по взаимодействию интересных решений: в сотрудничестве с Noctua применены производительные и тихие вентиляторы линейки IndustrialPPC, способные обеспечить высокую эффективность в любом режиме работы.

Отметим OLED-дисплей LiveDash с диагональю 1.77 дюйма, среди возможностей которого не только вывод полезной информации, но и загрузка своих изображений. Последнее позволяет проводить кастомизацию геймерского ПК на новом уровне. Интересен и встроенный вентилятор диаметром 60 мм, отвечающий за одну из важнейших задач – охлаждение силовой части, высокая температура которой порой не позволяет добиться максимального разгона с участием СЖО и оверклокерам приходилось лавировать между этими двумя факторами.

Однако не будем забывать, что за уникальные решения, используемые в моделях-первопроходцах, приходится платить. И это основной недостаток ASUS ROG Ryujin 360, выявленный после изучения со всех ракурсов и с повышенными критериями. К примеру, львиную долю стоимости занимают вентиляторы Noctua NF-F12 industrialPPC-2000 PWM (цена по Яндекс.Маркету на момент сдачи обзора – ~1700 рублей). Не забудем и о других особенностях продукта, которые не достаются пользователю даром.

В итоге модель ASUS ROG Ryujin 360 это исключительный премиальный продукт для истинных энтузиастов и ценителей нестандартных решений, которые смогут оценить все возможности и достижения новинки.

go.d-bq


Выражаем благодарность:

  • Компании ASUS за предоставленную на тестирование СЖО ASUS ROG Ryujin 360;
  • А также лично donnerjack за помощь в подготовке материала.
