Вступление

У каждого уважающего себя производителя есть категория системных плат, особенностью которой является использование передовых наработок инженеров компании. Именно к таким решениям относится MSI MEG Z390 Godlike. И это не просто слова.

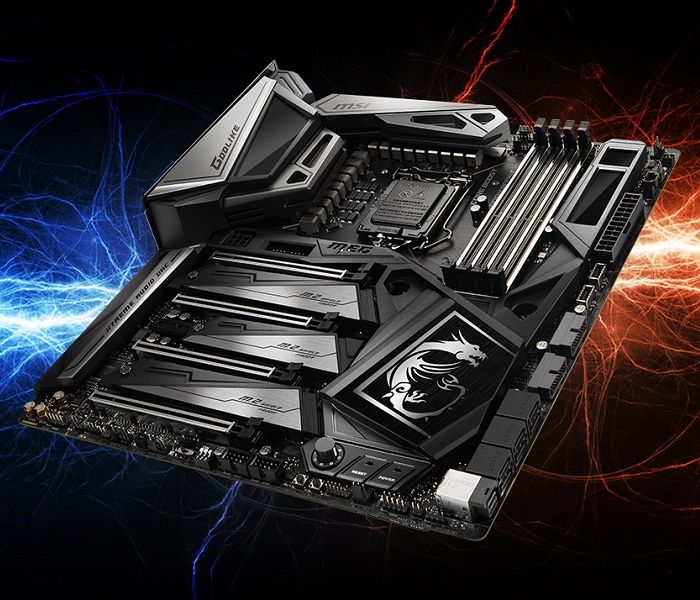

Ранее мы уже изучили MSI MEG Z390 ACE, позиционируемую как материнская плата для топовых процессоров Intel Coffee Lake, однако старшая модель MSI способна на большее.

500x580  88 KB. Big one: 2500x2902  2728 KB

Новинка, представленная с анонсом Core i9 поколения Coffee Lake Refresh, предлагает запредельную по своим возможностям систему питания, интерактивный дисплей, массу портов USB, адаптер Killer Wi-Fi и многое другое…

Давайте выясним, что она может на самом деле, и чем еще способна заинтересовать.





Обзор MSI MEG Z390 Godlike

500x331  85 KB. Big one: 1076x714  320 KB

Технические характеристики MSI MEG Z390 Godlike

НазваниеMSI MEG Z390 Godlike
ЧипсетIntel Z390
ПроцессорПоддержка 8-го и 9-ого поколения Intel Core, Pentium и Celeron
Память4 слота DDR4, от 2133 до 4600 МГц
Линии PCIe3 x PCIe 3.0 (16x/0x/0x; 8x/8x/0x; 8x/4x/4x);
3 x PCIe 3.0 (1x)
ВидеовыходыНет
Мультиграфические конфигурацииAMD Crossfire 3x; NVIDIA SLI 2x
Накопители2 x M.2 Mkey 2242-22110 (PCIe 3.0 x4 и SATA);
1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4 и SATA);
6 x SATA 6G;
1 x U.2
Сеть2 x Killer E2500 (1 Гбит/с)
Wi-Fi/BluetoothKiller 1550, 802.11 a/b/g/n/ac, MU-MIMO (2x2), 2.4/5 ГГц до 1.73 Гбит/с;
Bluetooth 5.0
Аудио2 x Realtek ALC1220 Codec + ESS E9018
USB4 x USB 2.0;
6 x USB 3.0;
3 x USB 3.1 Type A;
3 x USB 3.1 Type C
Форм-факторATX.

На плате распаяно четыре физических слота 16х. К трем подходят линии PCIe от процессора, к одному – от PCH.

500x227  49 KB. Big one: 1000x456  100 KB

Конечно, три слота не могут сразу обеспечить пропускную способность в 16х, поскольку ограничителем является процессор, содержащий максимально 16х линий. Поэтому в зависимости от подключения линии делятся между тремя слотами следующим образом: 16/0/0, 8/0/8 или 8/4/4.

Еще один слот 16х подсоединен к чипсету и работает на скорости 4х.

500x158  31 KB. Big one: 1000x316  66 KB





500x212  37 KB. Big one: 1000x425  76 KB

Внизу платы появился блок переключателей с активацией или деактивацией CPU PCIe слотов. Их физически можно выключить или включить по усмотрению пользователя.

500x278  44 KB. Big one: 1000x557  95 KB

Три разъема М.2 подведены к чипсету, но подключены относительно хитро. Верхний делит ресурсы с двумя SATA портами. И если с PCI режимом все прозрачно и понятно, то активируя SATA SSD, вы лишаетесь порта SATA 2.

Второй M.2 делит ресурсы с портами U.2 и SATA 5/6. И иак как устройств с разъемом U.2 не так много, то потеря небольшая. Однако, подключив SSD с U.2 (скажем, производительный Intel Optane), вы сразу лишаетесь трех интерфейсов: M.2, SATA 5/6. В PCIe режиме М.2 отключает оба SATA. В SATA режиме только последний порт SATA.

Самый нижний, поддерживает оба интерфейса, но делит ресурсы с единственным слотом PCIe 16x, подключенным к PCH и с SATA 3. Таким образом работа всех трех устройств М.2 накладывает определенные рамки на использование остальных интерфейсов материнской платы.

Комплект поставки

500x285  44 KB. Big one: 2500x1437  648 KB
  • Материнская плата MSI MEG Z390 Godlike;
  • Буклет с регистрацией продукта на сайте MSI;
  • Наклейки на кабели SATA;
  • Отчет о прохождении тестов инженером MSI;
  • Инструкция и краткое руководство по установке;
  • Диск с драйверами и программным обеспечением;
  • Антенна Wi-Fi;
  • Шесть кабелей SATA;
  • Жесткий мостик NVIDIA SLI;
  • Металлизированная наклейка с логотипом MSI;
  • Два датчика температуры;
  • Различные кабели и переходники для RGB-лент;
  • Переходник для наушников.

500x310  22 KB. Big one: 2500x1568  306 KB
  • Адаптер для установки двух M.2 SSD PCIe 8x -> 2x PCIe 4x;

500x350  18 KB. Big one: 2500x1817  262 KB
  • Плата видеозахвата Streaming Boost. В основе лежит HDMI ресивер ITE IT66021FN и микросхема Etron Tech EJ511, которая поддерживает захват в разрешении до 1920 х 1080 при 60 к/с.





500x291  31 KB. Big one: 2500x1454  385 KB

На задней панели мы найдем две функциональных кнопки сброса BIOS и его обновления, два порта USB 3.0, пару сетевых разъемов, один USB 3.1 Type C, три USB 3.1 Type A, а также коннекторы для антенны, звуковые порты и выход под наушники. Из-за предполагаемого назначения материнской платы видеовыходы полностью отсутствуют.

Дизайн PCB

500x543  92 KB. Big one: 2500x2714  2467 KB

Материнская плата относится к классу ультра-дорогих, поэтому в дизайне преобладают всевозможные навороты, максимальное число слотов и разъемов, а также развитая система мониторинга: два 8 pin разъема питания, POST-индикатор, площадки для измерения напряжений, LCD экран, светодиодная индикация, развитая система вспомогательных вентиляторов и прочее.

500x543  84 KB. Big one: 2500x2714  2104 KB

Силовая схема состоит из 16(8*2)+2 фазы, которые набраны через умножители.

Система питания

500x500  85 KB. Big one: 2500x2508  2233 KB

Инженеры MSI использовали конфигурацию, состоящую из 16 фаз для процессора. Давайте разберемся, почему правильнее считать количество фаз как 8, а не 16. Начнем с ШИМ-контроллера.





350x350  44 KB. Big one: 350x350  43 KB

В качестве ШИМ-контроллера выбрана микросхема IR 35201. Этот двухканальный контроллер управляет следующей комбинацией фаз: 8/7/6 фаз для CORE VR + 1/2 фазы AXG VR.

Он соответствует спецификациям Intel VR12 (Rev 1.7), VR12.5 (Rev 1.5), IMVP82 (Rev 1.2) и AMD SVI2 (REV 1.06). Наделен большим списком защит: OVP, UVP, OCP, OTP. Поддерживает протоколы I2C, SMBus, PMBus, телеметрию (температура, напряжения) раздельно по каждому из двух каналов. Частота работы каждой управляемой фазы может находиться в пределах от 194 КГц до 2 МГц. Все вроде бы отлично, но в реальности к нему подключено восемь делителей.

500x540  78 KB. Big one: 2500x2699  2123 KB

Все они расположены с обратной стороны печатной платы и маркированы как IR 3598. Это двухканальный драйвер, к которому подключается парная фаза. Никакого персонального управления он не несет, и пара фаз всегда будет работать зеркально. Поэтому, пусть IR 3598 и полноценный двухканальный драйвер, но ШИМ-контроллер работает с фиксированными восемью фазами, которые управляются парами.

500x334  48 KB. Big one: 2500x1668  649 KB

К сожалению, полных характеристик мосфетов в открытом доступе нет, но в ряде изданий нашлось-таки поверхностное описание, которое гласит, что каждый способен отдавать до 60 А, что в сумме дает сумасшедший ток.

Англоязычные ресурсы хором пишут о системе питания материнской плате MSI MEG Z390 Godlike как «overkill», и я соглашусь с ними. Фактически верхний лимит по току превышает самый требовательный процессор минимум в три раза.

Об интересном

Средства мониторинга

POST-индикатор плюс точки измерения напряжений и элементарная светодиодная индикация прохождения POST – это расширенный инструментарий для оверклокера.

500x189  41 KB. Big one: 2500x946  823 KB

Вспомогательные функции – кнопки обнуления и перепрошивки BIOS. Выведены на заднюю панель и подсвечиваются при подаче напряжения на материнскую плату. Кроме того, на старте плата отображает включенными светодиодами, сколько модулей памяти вставлено в нее и активирован ли профиль XMP.

На всех десяти разъемах вентиляторов есть индикация используемого режима. Процессорный 4 pin и PUMP_FAN1 горят либо белым (включен DC режим), либо красным (PWM режим).

Оверклокерские функции

500x310  38 KB. Big one: 2500x1551  521 KB

В нижней части печатной платы помимо стандартных кнопок включения и перезагрузки выведен диммер с фиксированными положениями для ручного разгона процессора без внесения изменений в настройки BIOS.

500x245  67 KB. Big one: 1000x490  140 KB

В зависимости от процессора каждое положение задает свою частоту. Для 9900 частоты находятся между 8700К и 8086К. Конечно, используется отрицательный множитель для AVX инструкций, иначе столь внушительные частоты 999 процессоров из 1000 просто не осилили.

500x285  51 KB. Big one: 2500x1425  892 KB

Но и здесь отдавайте себе отчет, что далеко не любой процессор заведется и будет работать на предложенных настройках. К тому же плата изрядно повышает напряжения и следует внимательно подойти к вопросу выбора системы охлаждения.

На плату поместили несколько второстепенных возможностей для решения внезапно возникших проблем вовремя оверклокинга. Первая – это OC Retry джампер. К нему подключается кнопка, удерживая которую плата будет стараться включиться с настройками пользователя бесконечное число раз, не сбрасывая с третьей попытки внесенные изменения. Вторая - OC Force Enter. При замыкании контакта при первой же перезагрузке плата отправит вас в BIOS. И третья - Slow Mode Booting и Low Temperature Booting джампера. Отвечают за функции включения и прохождения POST при разгоне с сильно отрицательными температурами.

И не совсем обычный режим разгона открывается на 45 странице инструкции, гласящей, что при подключении джамперов на метки JBLK_U1 и JRATIO_U1 можно поднимать частоту шины и множитель процессора.

500x253  34 KB. Big one: 2500x1264  467 KB

Из-за нехватки места батарейка питания BIOS вынесена с печатной платы. Срок ее службы обычно составляет до 3-4 лет, но найти замену будет нелегко, так как используется оригинальный разъем подключения.

А еще для подачи дополнительного питания на слоты PCIe используется 6pin коннектор.

RGB подсветка

500x547  63 KB. Big one: 2500x2736  1393 KB

MSI поставила на плату светодиоды в трех местах, которые независимо конфигурируются в приложении, это радиатор системы питания, PCH и область под процессором. Их можно как объединить в группы, так и задать индивидуальные режимы.

500x292  25 KB. Big one: 2500x1458  492 KB

После прохождения POST индикатор переключается в режим отображения температуры процессора.

500x267  37 KB. Big one: 2500x1337  539 KB

LCD дисплей как средство дополнительной информации о системе.

500x181  36 KB. Big one: 1000x363  73 KB

Список отображаемой информации обилен, а так же можно выводить рисунки, уровень разгона процессора и т.д.

USB порты

500x353  37 KB. Big one: 2000x1410  312 KB

На топовых материнских платах MSI устанавливает два внутренних разъема под USB 3.1 устройства, подключаемые к панели с портами на корпусе. Но помимо нового вида разъема MSI оставила еще два коннектора USB 3.0, что встречается не менее редко. Таким образом к панели на корпусе можно подключить 4 USB 3.0 и пару USB Type-C 3.1.

Разъемы DIMM

500x334  57 KB. Big one: 2500x1668  836 KB

Слоты под память имеют собственную индикацию и усиленные крепления.

500x460  58 KB. Big one: 2500x2301  862 KB

Конечно, аналогичные обоймы из металла стоят на трех PCIe 16x слотах для видеокарт.

Wi-Fi

500x350  37 KB. Big one: 2500x1751  553 KB

BT и Wi-Fi сеть представлена M.2 адаптером Killer 1500. Адаптер обеспечивает работу Wi-Fi соединений по схеме 2x2 в соответствии со стандартами 802.11a/b/g/n/ac (в том числе 802.11 Wave 2).

Пропускная способность теоретически может достигать 1,73 Гбит/с при использовании канала 160 МГц. Bluetooth-составляющая (Bluetooth 5) характеризуется пропускной способностью до 2 Мбит/с и расширенным радиусом действия в энергосберегающем режиме.

Система охлаждения

500x535  75 KB. Big one: 2500x2677  1863 KB

Все охлаждение имеет зонирование: большой радиатор с тепловой трубкой охлаждает процессорные фазы, маленький радиатор занимается охлаждением чипстета. Т.к. ШИМ-контреллер продвинутый, то наблюдать за температурами можно через любую программу, поддерживающую мониторинг.

500x788  165 KB. Big one: 718x1133  263 KB

Часть данных дублируется, однако все датчики температуры прекрасно отображаются в режиме реального времени.

300x218  13 KB. Big one: 2500x1816  271 KB 300x218  15 KB. Big one: 2500x1816  278 KB

PCH охлаждается собственным радиатором сборной конструкции. Тип термоматериала –термопрокладка. В номинале нагрев PCH невысокий из-за невысокого TDP. К сожалению, конструкция очень массивная и почти неразборная. Снимать и устанавливать ее совершенно неудобно и сложно.

Блок, закрывающий POST индикацию и дисплей, торчит сбоку, открутить его от радиатора нельзя. В процессе сборки из-за висящего в воздухе дисплея приходится поддерживать его рукой с одной стороны и ввинчивать винты с обратной.

300x176  12 KB. Big one: 2500x1469  370 KB 300x176  12 KB. Big one: 2500x1469  379 KB

Силовые цепи поделены на две части: вертикальную и горизонтальную. Количество сборок под этими радиаторами практически равное, прибавьте сюда соединительную тепловую трубку, и на выходе получается равномерный нагрев радиаторов.

На самом деле полезная площадь радиатора невелика, а его массивный вид обусловлен дизайном.

500x460  58 KB. Big one: 2500x2301  862 KB

Все три слота М.2 имеют собственные радиаторы охлаждения для SSD. Снимаются они независимо друг от друга.

Тестовый стенд

Тестовая конфигурация

500x547  63 KB. Big one: 2500x2736  1393 KB
  • Материнская плата: MSI MEG Z390 Godlike (Intel Z390, LGA 1151 v2);
  • Процессор: Intel Core i9-9900K;
  • Система охлаждения: система водяного охлаждения;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: DDR4, 4 модуля x 8 Гбайт;
  • Видеокарта: NVIDIA GeForce RTX 2080;
  • Накопители:
    • SSD Intel Optane 905P 480 Гбайт;
    • SSD Samsung 960 Evo, 500 Гбайт;
    • SSHD Seagate Desktop 4 Тбайт;
  • Блок питания: Corsair AX1500i 1500 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.

Разгон и температурный режим MSI MEG Z390 Godlike

Начнем с простого. Все платы под Intel имеют встроенную функцию автоматического разгона. Некоторые производители любят играться с этими настройками, загоняя процессор далеко за базовое значение энергопотребления. В результате вместо стабильной работы мы получаем постоянно перегревающийся процессор и падение скорости. Поэтому Intel рекомендовала отключать эту функцию по умолчанию, но некоторые ее оставили, приведя в номинальное значение для процессора.

Именно так поступили разработчики MSI. Теперь для процессора «K» неважно, включен улучшенный разгон или нет, процессор всегда работает на типичных для него частотах. Но за этим кроется вторая особенность. С «улучшенным» разгоном автоматически повышается напряжение и растут энергопотребление и нагрузка на цепи питания.

500x598  73 KB. Big one: 1371x1640  423 KB

На номинальной частоте с включенной функцией автоматического разгона и без обдува VRM материнской платы достигает температуры в 80°C. С учетом такого количества фаз и напряжения 1.24 В при частоте 4.7 ГГц результат вполне приличный.

Процессор при этом в среднем работает на частоте 4.7 ГГц на всех ядрах. С частичными нагрузками частота повышалась до 5 ГГц, а в простое – снижалась до минимальной.

500x709  81 KB. Big one: 1286x1824  417 KB

В ручном режиме разгона на частоте 5 ГГц зона VRM по-прежнему нагревалась до 88°C. В целом без дополнительного охлаждения система питания может работать со CPU энергопотреблением в 260-280 Вт, а это как минимум 4.9-5.0 ГГц при напряжениях до 1.375 В. Такие данные очень типичны и подходят для большинства пользователей.

500x251  58 KB. Big one: 1018x512  148 KB

В разгоне оперативной памяти участвовало два комплекта и оба на микросхемах Samsung B-die. Причем и в конфигурации одинаковых пар и просто по отдельности материнская плата стартовала без проблем.

Настройки XMP легко активировались, но заставить работать память при 1Т мне не удалось ни при каких раскладах. Исключительно 2Т, причем оба комплекта ОЗУ легко брали 1Т на частотах до 4 ГГц. Видимо, таковы особенности контроллера памяти новых процессоров Intel. Финальная стабильная частота памяти в конфигурации из двух модулей – 4200 МГц.

Возможности BIOS

500x375  101 KB. Big one: 1024x768  263 KB

Полный список настроек разгона:

500x111  14 KB. Big one: 616x3381  362 KB

Частоты процессора можно настраивать тремя способами:

297x231  12 KB. Big one: 297x231  17 KB
  • Задать постоянный множитель на все ядра;
  • Выставить лимиты Turbo на каждое ядро;
  • Самостоятельно настроить Turbo.

Типы присутствующих в BIOS напряжений и их диапазон регулировок:

ПараметрMSI MEG Z390 Godlike
CPU SAот 0.6 В до 2.0 В с шагом 0.01 В
CPU IOот 0.6 В до 2.0 В с шагом 0.01 В
CPU DMIот 0.6 В до 2.0 В с шагом 0.01 В
CPU PLL от 0.6 В до 2.0 В с шагом 0.01 В
CPU PLL OCот 0.6 В до 2.0 В с шагом 0.01 В
CPU PLL SFRот 0.9 В до 1.5 В с шагом 0.005 В
Ring PLL SFRот 0.9 В до 1.5 В с шагом 0.005 В
SA PLL SFRот 0.9 В до 1.5 В с шагом 0.005 В
MC PLL SFRот 0.9 В до 1.5 В с шагом 0.005 В
CPU STот 0.6 В до 2.0 В с шагом 0.01 В
CPU ST V6от 0.6 В до 2.0 В с шагом 0.01 В
CPU VCCA PLL1от 0.6 В до 2.0 В с шагом 0.01 В
CPU VCCA OCот 0.6 В до 2.0 В с шагом 0.01 В
CPU VCCA PLL2от 0.6 В до 2.0 В с шагом 0.01 В
Dramот 0.6 В до 2.2 В с шагом 0.01 В
Dram VPPот 1.24 В до 3.77 В с шагом 0.01 В
Dram VferBy CPU/ ручное
Канал Аот 0.120 В до 1.235 В с шагом 0.005 В
Канал Бот 0.120 В до 1.235 В с шагом 0.005 В
PCHот 0.6 В до 2.0 В с шагом 0.01 В

Пять режимов задания напряжения CPU Core Voltage на процессор:

Adaptiveот 0.6 В до 2.155 В с шагом 0.005 В
Overrideот -0.99 В до +0.99 В с шагом 0.005 В
Offsetот -0.99 В до +0.99 В с шагом 0.005 В
Adaptive+Offset-
Override+Offset-
  • Adaptive – принудительное значение, заменяет собой VID процессора, при этом процессор продолжает думать, что он работает согласно своему VID значению;
  • Override – отключается VID напряжение, выставляете любое нужное, а к нему либо добавляется, либо отнимается заданное число;
  • Offset – остается напряжение согласно VID, а к нему либо добавляется, либо отнимается заданное число;
  • Adaptive+Offset – комбинация адаптивного + offset режимов;
  • Override+Offset – комбинация override + offset режимов.

Система мониторинга

500x520  42 KB. Big one: 500x520  61 KB

На печатной плане установлено десять разъемов для подключения устройств охлаждения. Это два основных, которые совмещают коннекторы процессора и помпы, а также восемь вспомогательных для различного типа вентиляторов. Все они четырехконтактные и управляются по DC/PWM принципу.

CPU Q-Fan Control

500x383  68 KB. Big one: 930x713  149 KB

Каждый вентилятор можно настроить следующим по параметрам:

  • Тип подключения;
  • Привязка к отслеживаемому источнику;
  • Время отклика на увеличение и уменьшение оборотов в долях секунд.

Не менее легко переключается тип управления – линейный или «умный» с подстройкой по пользовательским точкам. Если на заданной величине напряжения вентилятор не может поддерживать скорость вращения крыльчатки, то она останавливается.

Заключение

MSI MEG Z390 Godlike – один из лидеров в сегменте материнских плат на Intel Z390 по возможностям и стоимости. Оба этих свойства – качества очень прогнозируемые. Помимо хорошего разгона процессора и оперативной памяти новинка наделена десятком полезных свойств. Однако готов ли покупатель платить за это, вопрос риторический.

Наверняка интерес к такому роду решений мог быть выше. Для этого достаточно снять с печатной платы по одному разъему М.2 и U.2, экран LCD, всю подсветку, можно даже оставить меньше внутренних портов USB, убрать из комплекта переходник на пару SSD и плату видеозахвата, но сохранить два слота 16х PCIe и мощнейшую систему питания. В «облегченном» варианте цену удалось бы снизить, а интерес – прибавить.

Возможно, компания все же решится на такой шаг и выпустит потенциальный хит, а пока MSI MEG Z390 Godlike – это вершина эволюции в модельном ряду MSI с богатым комплектом, отличным разгоном и массой приятных мелочей.

Плюсы MSI MEG Z390 Godlike:

  • Три слота PCIe 16x, подключенных к процессору;
  • Три разъема М.2 с поддержкой NVMe и SATA;
  • LED-индикация прохождения POST;
  • Отображение температуры на POST-индикаторе;
  • Возможность отслеживать температуру системы питания;
  • Внешние комплектные термодатчики;
  • Развитая система мониторинга и 10 коннекторов для вентиляторов;
  • Кнопки сброса и обновления BIOS;
  • Точки измерения напряжений;
  • Система питания с громадным запасом по силе тока;
  • Плата-переходник на два SSD;
  • Плата видеозахвата;
  • Отличные результаты разгона оперативной памяти и процессора в пассивном режиме охлаждения VRM.

Может не устроить:

  • Для отключения RGB-подсветки нужно устанавливать программу, в BIOS данная опция отсутствует;
  • Небольшое количество USB портов на задней панели;
  • Отсутствие видеовыходов.

Rasamaha (Дмитрий Владимирович)

По итогам обзора материнская плата MSI MEG Z390 Godlike получает награду:


Выражаем благодарность:

  • Компании MSI за предоставленную на тестирование материнскую плату MSI MEG Z390 Godlike.

Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Страницы материала
  • Вступление, обзор и тестирование MSI MEG Z390 Godlike, заключение
Страница 1 из 1
Оценитe материал
рейтинг: 3.2 из 5
голосов: 11

Комментарии 48 Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
