Обзор и тест видеокарты ASUS GeForce RTX 2070 Dual 8G OC: простое решение

Оглавление

Вступление

Лаборатория продолжает цикл материалов, посвященных графическим ускорителям GeForce RTX 2070 оригинального дизайна на базе GPU Turing, которые были представлены в конце 2018 года.

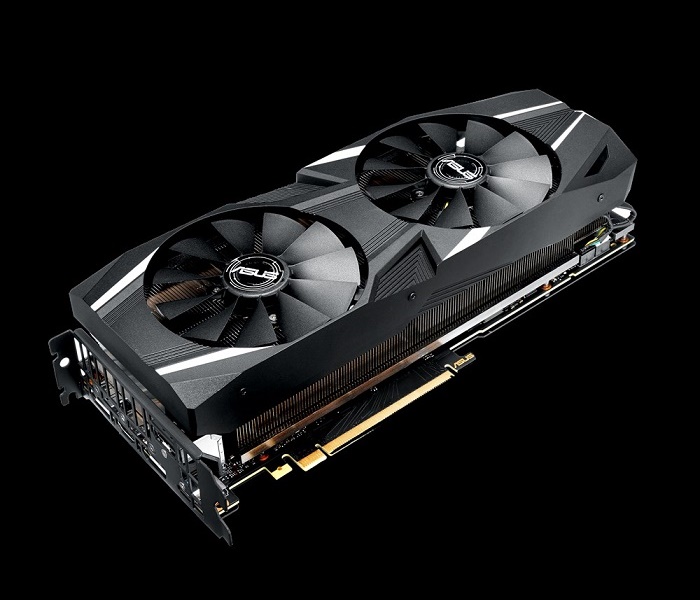

В арсенале компании ASUS есть не только референсные модели с центробежным вентилятором и представители топовой серии Republic of Gamers с производительной системой охлаждения и переработанной печатной платой, но и более сбалансированные варианты.

450x350  41 KB. Big one: 1000x1000  159 KB

Разрыв между двумя линейками закрывает видеокарта семейства Dual, которая есть не что иное, как фирменное переосмысление оригинала NVIDIA Founders Edition со своими особенностями и возможностями.

Благодаря нашему партнеру – компании Регард, мы познакомимся с новинкой поближе и сравним ее с другими моделями данного класса.





Обзор ASUS GeForce RTX 2070 Dual 8G OC

Полное название: ASUS GeForce RTX 2070 Dual 8G OC. Код производителя: Dual-RTX2070-O8G.

Технические характеристики

НаименованиеASUS GeForce RTX 2070 Dual 8G OCASUS GeForce RTX 2070 Turbo 8GNVIDIA GeForce RTX 2070
ПроизводительASUSASUSNVIDIA
Графический процессорTU106TU106TU106
Частота ядра, МГц141014101410
Частота ядра (Turbo), МГц162016201620
Заводской разгон ядра, МГцОтсутствуетОтсутствуетОтсутствует
Частота памяти, МГц140001400014000
Заводской разгон видеопамяти, МГцОтсутствуетОтсутствуетОтсутствует
Тип памятиGDDR6GDDR6GDDR6
Объем памяти, Гбайт888
Шина памяти, бит256256256
Разъемы интерфейсов3 х DisplayPort,
1 x HDMI,
1 x Type-C
2 х DisplayPort,
1 x HDMI,
1 x Type-C
2 х DisplayPort,
1 x HDMI,
1 x DVI,
1 x Type-C
Питание, разъемы Pin6 + 86 + 88
Количество вентиляторов/диаметр, мм2 х 921 х 722 х 95
Конфигурация подсистемы питания (vGPU+vMem), фаз6 + 26 + 26 + 2
Power Limit (штат/макс), Ватт185 / 222175 / 200175 / 185
Формат СО2.7 слота2 слота2 слота
Размеры видеокарты, мм268 х 114268 х 102229 х 112

Внешний вид и размеры

Модель ASUS получила новую систему охлаждения с узнаваемыми нотками серии Dual, которые заключаются в обдувающей крупный радиатор паре вентиляторов диаметром 92 мм.

Главная особенность новинки – это массивный радиатор, в который, судя по официальному сайту, встроено несколько тепловых трубок. Его эффективность улучшена за счет увеличения количества и высоты пластин, что делает видеокарту неподходящей для компактных систем.

450x310  46 KB. Big one: 1500x1032  341 KB

Габариты ASUS GeForce RTX 2070 Dual 8G OC: длина – 268 мм, ширина – 114 мм, в ПК она перекроет 2.7 слота расширения.

450x226  40 KB. Big one: 1500x754  286 KB

Со сменой поколений в дизайне начинают преобладать черные тона, пришедшие на замену белому цвету – отличительной черте предыдущей серии. К примеру, видеокарта ASUS GeForce GTX 1070 Dual выпускалась исключительно в белоснежном исполнении.





Обратную сторону украшает металлический «бэкплейт» с прорезями по периметру, задачей которого является защита видеокарты от механических повреждений.

450x211  42 KB. Big one: 1500x702  310 KB

При взгляде сбоку крупные габариты ASUS GeForce RTX 2070 Dual 8G становятся заметнее. Кроме того, внимание привлекает конструкция СО и дополнительное питание, построенное по схеме «6 + 8» pin. Последнее обеспечивает максимальный уровень энергии до 300 Вт, однако зашитый в TDP уровень скромнее и составляет 185-222 Вт.

450x226  35 KB. Big one: 1500x754  258 KB

В качестве интерфейсов задействованы следующие порты: три DisplayPort 1.4, по одному HDMI 2.0b и VirtualLink (USB Type-C).

450x355  56 KB. Big one: 1500x1182  454 KB

Данный образец доставлен из магазина и защищен пломбой, поэтому разбирать его категорически нельзя. Но я постараюсь максимально подобраться к внутренностям модели и изучить ее.

450x359  60 KB. Big one: 1500x1197  457 KB

На ASUS GeForce RTX 2070 Dual 8G предусмотрена возможность снять внешний кожух и почистить радиатор от накопившейся со временем пыли.





За активную часть отвечает пара вертушек T129215SH производства EverFlow, работающие в диапазоне 0 – 3150 об/мин.

450x263  38 KB. Big one: 1000x585  146 KB

Как уже не раз упоминалось, система охлаждения модели ASUS построена на базе огромного радиатора с несколькими тепловыми трубками. Эта же конструкция используется на старшей версии GeForce RTX 2080 Dual, поэтому присутствует прорезь для мостика NVLink в области соответствующего коннектора.

450x245  51 KB. Big one: 1500x815  437 KB

Для повышения эффективности СО габариты радиатора значительно увеличили, а в его основании применены теплотрубки. Детальный осмотр не выявил каких-либо конструктивных новшеств, но на отдельных образцах из сети просматривалась медная вставка, которая улучшает теплоотвод.

450x100  23 KB. Big one: 1500x332  193 KB

Само основание накрывает важнейшие точки печатной платы – графический процессор, микросхемы памяти и силовую часть VRM.

450x94  26 KB. Big one: 1500x313  208 KB

Интересно, что «бэкплейт» в охлаждении не участвует, поскольку термопрокладки между ним и печатной платой отсутствуют.





Высота радиатора ASUS GeForce RTX 2070 Dual 8G составляет 39 мм!

450x260  49 KB. Big one: 1500x865  397 KB

Новинка построена на оригинальной печатной плате старшей версии. Разработчики отказались лишь от двух фаз питания графического процессора, доведя их число до шести (дополнительно две фазы отвечают за память), и интерфейса NVLink.

Сердцем героя обзора стал графический процессор TU106-400-A1, произведенный по 12 нм техпроцессу и включающий 2304 шейдера, 64 блока растеризации и 144 текстурных блока.

8 Гбайт видеопамяти набраны микросхемами Micron с тактовой частотой 1750 МГц (эффективная частота 14000 МГц).

Комплектация

На упаковке ASUS GeForce RTX 2070 Dual 8G, выполненной в темных тонах, приводится изображение системы охлаждения и наименование линейки – Dual. Важные особенности модели подчеркнуты, в том числе объем видеопамяти 8 Гбайт стандарта GDDR6 и заводской разгон.

450x275  53 KB. Big one: 1500x917  363 KB

Но основополагающей информативной составляющей является обратная сторона коробки, где более подробно рассказывается о системе охлаждения, алгоритме работы вентиляторов и фирменном программном обеспечении, а также технических данных.

450x268  56 KB. Big one: 1500x894  410 KB

Комплект поставки новинки включает диск с драйверами, руководство пользователя и переходник питания 2 x 6-pin -> 8-pin.

450x245  31 KB. Big one: 1000x545  110 KB

Тестовый стенд

Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: ASUS MG279Q, разрешение: 2560 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: Nvidia GeForce 417.22;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Тест ASUS GeForce RTX 2070 Dual 8G OC

Стандартные частоты

Стоит учитывать новую специфику компании NVIDIA, которая решила разделить линейку видеокарт на две составляющие, разделенные как уровнем быстродействия, так и дизайном. К первой относятся референсные версии серии Founders Edition, ко второй – оригинальные решения партнеров с менее высокими частотами графического процессора. Поэтому каждый разработчик пошел на некую хитрость, разогнав модели со штатных значений до уровня GeForce RTX FE, что затем помечается как заводской разгон.

Именно такая судьба ожидала модель ASUS GeForce RTX 2070 Dual 8G, которая гордо носит в названии приставку «OC». Ее система охлаждения без высокой нагрузки переходит в пассивный режим работы. В нем были получены следующие результаты:

  • 44°C и 1000 об/мин при работе с документами MS Office;
  • 46°C и 1000 об/мин при просмотре видеороликов и интернет-серфинге.

450x319  115 KB. Big one: 779x553  61 KB

Теперь приведем подробные характеристики микропрограммного обеспечения новинки ASUS. Показатель ее уровня TDP равен 185 Вт с возможностью увеличения до 222 Вт.

450x298  54 KB. Big one: 779x516  32 KB

Благодаря эффективной системе охлаждения и слегка увеличенному показателю TDP, средняя частота GPU версии ASUS GeForce RTX 2070 Dual 8G выше, чем у модели ASUS GeForce RTX 2070 Turbo 8G, и достигает 1815 МГц.

Двухвентиляторный кулер успешнее справляется с возросшей нагрузкой, не позволяя преодолеть рубеж 71°C при скорости крыльчаток 1500 об/мин, что сопровождается низким уровнем шума. Нагрев силовой части доходит до 78-80°C.

450x252  180 KB. Big one: 1914x1074  1893 KB

При максимальных оборотах вентиляторов можно оценить потенциал СО и запас охлаждения. По итогам получаем 56°C и 66°C для графического процессора и подсистемы питания соответственно.

450x252  177 KB. Big one: 1918x1076  1521 KB

«Даунвольтинг» оказывается не столь эффективен, что демонстрирует хорошие заводскую калибровку и выставленные параметры. При значении Power Limit 90%, частоте ядра +100 МГц и оборотах 50% нагрев удалось снизить до 63°C и 70°C.

450x252  175 KB. Big one: 1918x1076  1453 KB

Разгон ASUS GeForce RTX 2070 Dual 8G OC

Наш образец не смог порадовать высоким разгоном в ручном режиме. Удалось добиться лишь 1905 МГц по ядру и 15800 МГц по памяти при скорости вращения крыльчаток 2150 об/мин.

450x253  172 KB. Big one: 1917x1078  1406 KB

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто, об/мин

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  104 KB. Big one: 1630x602  117 KB

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | Heaven BenchMark 4.0 | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Заключение

Модель ASUS GeForce RTX 2070 Dual 8G OC демонстрирует сбалансированные показатели производительности и эффективности системы охлаждения, что сопровождается низким уровнем шума. Новинка отлично подходит для геймерского ПК в качестве игрового решения класса «установил и забыл», и требовать от нее чего-то большего, судя по результатам теста, практически бессмысленно: при штатных настройках она показывает себя лучше всего.

В итоге видеокарта ASUS подойдет нетребовательным пользователям и неискушенным оверклокерам, которые не гонятся за лишними мегагерцами любой ценой, остаются верны заводской калибровке и хотят уделить больше времени развлечениям и работе, нежели кастомизации и тонкой настройке. Возможно, она мало чем выделяется на фоне прочих GeForce RTX 2070, но это простое решение, которое заслуживает внимания.

go.d-bq


Выражаем благодарность:

  • Компании Регард за предоставленную на тест видеокарту ASUS GeForce RTX 2070 Dual 8G OC;
  • А также лично donnerjack за помощь в подготовке материала.
