История проекта мини-ПК: разгон оперативной памяти и его влияние на производительность


Оглавление

Вступление

Мы продолжаем цикл материалов, посвященных мини-ПК в кастомном корпусе с процессором Ryzen 5 2400G. В прошлый раз было рассказано о выборе комплектующих и причинах такого подбора, теперь же речь пойдет о разгоне и оптимизации параметров BIOS для системы AMD Ryzen. А главными участниками станут модули DDR4 Samsung, Ryzen 3 2200G и Ryzen 5 2400G.

Сколько обзоров и диссертаций уже было написано на тему частотозависимости процессоров AMD Ryzen от оперативной памяти, и на первый взгляд лишь ленивый не затронул этот вопрос и не попрекнул инженеров компании нюансами разгона нового поколения CPU.

И теперь пользователи пристальнее обращают внимание на ОЗУ, ее возможности и максимальный потолок разгона. Особенно часты придирки к планкам оперативной памяти, построенным не на тех микросхемах: предпочтение отдается Samsung B-die, вторыми в очереди стоят C-die, D-die, E-die того же производителя, затем идут все остальные.

Но не все так радужно в нашем королевстве. Среди процессоров семейства Summit Ridge и Pinnacle Ridge на архитектуре Zen(+) особняком стоят Raven Ridge – решения со встроенным графическим ядром. Дело в том, что для AMD Ryzen 3 2200G и Ryzen 5 2400G инженерам пришлось спроектировать иной кристалл, в котором место второго модуля CCX занял iGPU, связанный внутренней шиной Infinity Fabric. Помимо этого оптимизации затронули и контроллер памяти, официально совместимый с модулями DDR4-2933.

Несмотря на это, можно практически уверенно заявить, что потолок разгона ОЗУ у процессоров Raven Ridge ниже собратьев и достигает отметки 3466 МГц, реже 3533 МГц. Данный факт позволяет не гнаться за самыми дорогими и производительными модулями стандарта DDR4, а ориентироваться на более доступные решения. И здесь как раз «зеленым» планкам Samsung нет равных.





Оперативная память Samsung DDR4 2133 МГц на микросхемах D-die

Проводить еще один ликбез на тему выбора памяти стандарта DDR4 я не стану, а перенаправлю любознательного читателя в общую ветку нашей конференции.

Но беря во внимание невысокую стоимость своего проекта, лично я остановился на двух планках по 4 Гбайт каждая: двухканальный режим, 8 Гбайт на всю систему и тому подобное. К сожалению, на момент создания миниатюрного ПК вариантов на микросхемах Samsung B-die в продаже не оказалось, пришлось искать модули на базе D-die.

Далее вас ждет исследование разгона оперативной памяти и его влияния на производительность системы в целом, а в следующей статье мы поговорим о графической подсистеме.

450x305  67 KB. Big one: 1500x1017  455 KB

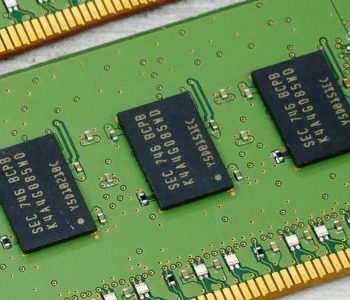

Две планки оперативной памяти DDR4 2133 МГц Samsung M378A5143DB0-CPB OEM 4Gb x2 обошлись мне в 5 900 рублей. Они построены на микросхемах Samsung D-die, дата производства – 51-я неделя 2017 года.

461x409  23 KB. Big one: 461x409  23 KB

Детальную информацию поведает полезная утилита Thaiphoon Burner. Перед нами 25 нм микросхемы с номинальной частотой 2133 МГц, одноранговые, восемь микросхем по 512 Мбайт.

450x407  211 KB. Big one: 1014x919  157 KB

В профиле JEDEC прописаны эталонные тайминги «15-15-15-36-50-Т1» с номинальной латентностью 13.750 нс.





Возможности BIOS материнской платы MSI

Материнская плата MSI B350I Pro AC прошита модифицированной версией BIOS 150 от 1usmus, за что ему большое спасибо (активированы скрытые настройки)!

Дата релиза 5 мая, из особенностей микропрограммного обеспечения: поддержка AGESA 1.0.0.2a, что благотворно для разгона ОЗУ, и улучшена совместимость; из недостатков – с майских указов BIOS производители стали вырезать регулировку частоты встроенного графического ядра GFX.

450x337  76 KB. Big one: 1024x768  249 KB

Одним из плюсов материнских плат MSI являются тонкие настройка и изменение таймингов и субтаймингов оперативной памяти: главная вкладка с основными параметрами и второстепенными,…

300x225  37 KB. Big one: 1024x768  234 KB 300x225  38 KB. Big one: 1024x768  238 KB

… следующая секция с субтаймингами, сопротивлениями, рейтами и настройками терминатора памяти.

300x225  38 KB. Big one: 1024x768  238 KB 300x225  39 KB. Big one: 1024x768  242 KB

Настройка и оптимизация

Для разгона оперативной памяти на процессорах AMD Ryzen наш соотечественник 1usmus – его имя уже звучало выше, являясь куратором темы по данным CPU, написал очень удобную утилиту для оверклокинга ОЗУ – Ryzen DRAM Calculator (на момент написания статьи версия 1.2.0 Beta 2). С помощью этой программы можно уверенно подобрать стабильные тайминги для нужной частоты.





При этом я заранее выяснил, что максимальный разгон оперативной памяти DDR4 Samsung 2133 МГц M378A5143DB0-CPB OEM на материнской плате MSI B350I Pro AC для пары процессоров составил 3466 МГц при SoC = 1.1 В и DRAM = 1.4 В. И после заполнения нужных полей в программе согласно JEDEC утилита продемонстрировала базовые параметры. Впрочем, просто посмотрите на ужасные, если не «космические» тайминги «22-22-22-44-82-T1».

450x307  83 KB. Big one: 1052x720  79 KB

С таким положением вещей мириться я не собирался и положился на Ryzen DRAM Calculator by 1usmus. Рекомендуемые тайминги для частоты 3466 МГц с микросхемами Samsung D-die оказались интереснее – это «16-18-18-36-58-Т1» опции Fast Preset.

Для справки: микросхемы Samsung B-die могут функционировать при еще более низких значениях: 3466 МГц при «14-14-15-28-44-Т1».

450x307  83 KB. Big one: 1052x720  79 KB

Как говорилось выше, в материнской плате MSI B350I Pro AC есть четыре объединенных секции для изменения таймингов и других параметров оперативной памяти.

К сожалению, вкладка «Turn Around Timing Configuration» с второстепенными субтаймингами никак не реагировала на мои правки, поэтому изучить их влияние на производительность не удалось.

450x337  74 KB. Big one: 1024x768  240 KB

Приведу базовые параметры оперативной памяти Samsung M378A5143DB0-CPB OEM (DDR4, 2133 МГц).

300x450  73 KB. Big one: 511x768  45 KB





Слева приведены тайминги из профиля JEDEC при выставлении в BIOS материнской платы при частоте 3466 МГц, справа – после долгих подборов параметров и проверки стабильности.

300x450  73 KB. Big one: 511x768  45 KB 300x450  74 KB. Big one: 511x768  47 KB

Стоит отметить, что на системах Ryzen основные тайминги любят четные значения; кроме того, материнские платы MSI при разгоне автоматически выставляют CL в положение 16, поэтому его нужно править вручную.
