Обзор и тест материнской платы MSI B360 Gaming Plus: LGA 1151 v2, Intel B360 и Core i5-8600K

для раздела Лаборатория

Оглавление

Вступление

Существует определенная категория пользователей, которая не приемлет разгон. Причины этого разнообразны: кому-то просто не хочется утруждать себя, а кому-то достаточно и того, что энная часть процессоров изначально обеспечивает приличный уровень быстродействия. Отдельным стимулом служит то, что «неразгонные» материнские платы обычно стоят дешевле, зачастую отличаясь лишь микросхемой набора системной логики.

Но сегодня производители уже не озадачиваются проектированием множества технологических дизайнов: используется несколько эталонных вариантов, которые слегка модифицируются, либо нет и этого, заменяется лишь набор системной логики и декоративные элементы вроде радиаторов и расцветки печатной платы – это дешевле, нежели создание специальных проектов и отладка их выпуска.

MSI B360 Gaming Plus тоже не полностью индивидуальна, но своя особенность у нее есть: лежащая в ее основе печатная плата применяется только в «неразгонных» моделях MSI B360A-Pro и MSI H370 Gaming Plus. Ни одной модели, сочетающей эту печатную плату и Intel Z370, на момент написания этих строк на сайте MSI найти не удалось. Неужели она настолько бюджетна по технической части? Постараемся это выяснить.

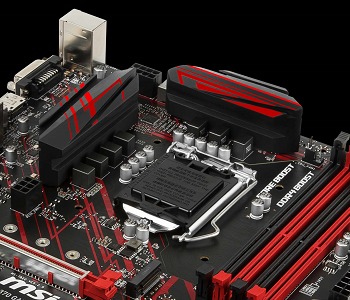

Обзор MSI B360 Gaming Plus

363x450  357 KB. Big one: 1200x1486  525 KB

Технические характеристики MSI B360 Gaming Plus

МодельMSI B360 Gaming Plus
Официальный сайтСтраница материнской платы на сайте производителя
Средняя цена*, руб.~7 000
ПроцессорыIntel Core i3, Core i5, Core i7;
в исполнении LGA 1151-v2
Набор системной логикиIntel B360
Оперативная память4 x DDR4 разъема DIMM;
До 64 Гбайт (небуферизованной, не-ECC и ECC);
Поддержка двухканального режима и Intel X.M.P.;
Поддержка DDR4 2666 / 2400 / 2133 МГц
АудиоRealtek ALC892 (до 8 каналов)
Сеть1 x Intel I219-V (10/100/1000 Мбит/с)
Слоты расширения1 слот PCI Express x16 3.0**, физически как x16;
1 слот PCI-Express x16 физически как 3.0 х4;
4 слота PCI Express 3.0 х1
Поддержка графических тандемовAMD CrossFire
Дисковая подсистема5 х SATA 6 Гбит/с;
Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane;
1 х M.2 2242/2260/2280/22110 PCIe 3.0 x4 и SATA 6 Гбит/с
USB2 порта USB 3.1 Gen 2 (1 Type A и один Type C на задней панели);
4 порта USB 3.1 Gen1 (1 разъем на плате для подключения 2 портов и 2 порта на задней панели платы);
6 портов USB 2.0 (2 разъема на задней панели платы, 2 разъема на плате для подключения 4 портов)
Разъемы и прочая функциональность на материнской плате1 x 24-pin ATX;
1 x 8-pin ATX 12V;
1 x 6-pin ATX PCIe 12V;
5 x SATA 6 Гбит/с;
1 разъем для подключения вентиляторов системы охлаждения процессора (1 х 4-pin);
5 разъемов для подключения дополнительных вентиляторов (5 х 4-pin);
1 разъем для подключения СЖО (4-pin);
2 колодки лицевой панели корпуса;
1 колодка аудиоразъемов корпуса;
2 колодки USB 2.0 для подключения 4 портов;
2 колодки USB 3.1 Gen1 для подключения 4 портов;
1 колодка COM;
1 колодка LPT;
1 колодка Thunderbolt;
1 колодка TPM;
Перемычка сброса настроек CMOS;
1 разъем для подключения светодиодной подсветки
Разъемы и прочая функциональность на задней панели1 разъем PS/2 для подключения мыши или клавиатуры;
2 порта USB 3.1 Gen2 (Type A и Type C);
2 порта USB 3.1 Gen1;
2 порта USB 2.0;
DVI-D;
DisplayPort;
1 сетевой порт RJ-45;
6 аудиоразъемов
Контроллер I/ONuvoton NCT6795D
BIOSОдна несъемная микросхема флеш-памяти емкостью 128 Мбит;
AMI EFI BIOS;
Поддержка многоязычной локализации интерфейса (русский присутствует)
Размеры, мм304 х 243
Форм-факторATX
*По данным Яндекс.Маркет на момент публикации материала.

Упаковка и комплектация

В качестве упаковки используется картонная коробка стандартных для форм-фактора ATX размеров, лишенная каких-либо дополнительных украшений и дополнений.

450x341  31 KB. Big one: 1500x1138  274 KB

Комплект поставки MSI B360 Gaming Plus традиционен для бюджетного класса:

450x321  37 KB. Big one: 1500x1069  281 KB
  • Инструкция по сборке и эксплуатации, буклет по быстрой сборке, карточка с благодарностью за приобретение продукции MSI;
  • Два шлейфа SATA с угловыми и прямыми коннекторами и защелками;
  • Планка-заглушка на заднюю панель корпуса системного блока;
  • Диск DVD c программным обеспечением;
  • Крепежный винт для установки платы расширения в посадочное место M.2 на материнской плате (терять его не стоит: нет единого стандарта, даже у одного производителя для разных моделей зачастую используются несовместимые между собой винты и стойки).

Дизайн и особенности платы, декоративная подсветка





450x323  38 KB. Big one: 1500x1078  365 KB

Оформление MSI B360 Gaming Plus полностью соответствует нынешнему дизайну линейки MSI Gaming: черный текстолит с ярко-красными полосами. Причем, как можно заметить, радиаторы на микросхеме набора системной логики и элементах цепей питания процессора хоть и являются отдельным конструктивным элементом, но рисунок на них полностью согласован с рисунком на плате.

250x204  16 KB. Big one: 1500x1223  463 KB 250x204  11 KB. Big one: 1500x1226  364 KB

Не лишена системная плата и декоративной подсветки, но в сильно упрощенном варианте: с тыльной стороны печатной платы распаяна цепочка светодиодов вдоль аудиотракта.

450x301  26 KB. Big one: 1500x1004  203 KB

Еще один светодиод установлен под защелкой верхнего слота PEG.

450x301  21 KB. Big one: 1500x1004  126 KB

Иной подсветки на печатной плате нет.

250x316  20 KB. Big one: 1500x1897  391 KB 250x316  15 KB. Big one: 1500x1896  281 KB

Хотя к ней можно отнести еще и четыре светодиода с лицевой стороны платы над разъемом основного питания ATX, относящихся к технологии MSI EZ Debug.





450x301  33 KB. Big one: 1500x1004  247 KB

Светодиоды с маркировкой «CPU», «DRAM», «VGA» и «BOOT» загораются и гаснут последовательно, сигнализируя о прохождении материнской платой соответствующих этапов инициализации компонентов при запуске системы. Это своеобразный, сильно упрощенный вариант индикатора POST-кодов. Светодиоды MSI EZ Debug загораются только в момент запуска системы и затем гаснут, в работающей системе они не светятся.

Помимо встроенной подсветки, на печатной плате в левом нижнем углу установлен один разъем с маркировкой «JRGB1» для подключения внешней светодиодной подсветки.

450x265  32 KB. Big one: 985x581  107 KB

К сожалению, управление подсветкой можно осуществлять только через фирменное приложение MSI MysticLight, которое предлагает лишь Windows-реализацию, сторонникам управления через BIOS и открытых операционных систем придется искать обходные пути.

200x113  38 KB. Big one: 1553x877  913 KB 200x113  38 KB. Big one: 1546x875  870 KB 200x113  35 KB. Big one: 1549x876  814 KB

Управлять можно лишь цепочкой светодиодов вдоль аудиотракта, которая по умолчанию светится красным: допускается менять ее цвет, а также задавать режимы свечения (плавная пульсация, мигание, вспышки и прочее). Светодиод под слотом PEG светится белым и неуправляем, но его практически не видно при установке массивной видеокарты (а если использовать видеокарту и память с подсветкой, он и вовсе «теряется»).

Кроме того, MSI MysticLight умеет управлять и подсветкой модулей оперативной памяти: проверочный комплект 2 х 8 Гбайт Corsair Vengeance RGB DDR4-3600 (CMR16GX4M2C3600C18W) опознался и управлялся.

Система охлаждения

На MSI B360 Gaming Plus установлено три радиатора. Радиатор, примененный на микросхеме набора системной логики Intel B360, довольно крупный – по сути это просто толстая пластина из алюминиевого сплава неровной формы с выточенными углублениями.





450x216  22 KB. Big one: 1500x719  140 KB

Закрепляется он на плате посредством двух подпружиненных винтов.

450x301  23 KB. Big one: 1500x1004  166 KB

На элементах цепей питания процессора установлены два независимых теплорассеивателя из алюминиевого сплава, не контактирующих друг с другом (например, посредством теплотрубки).

450x301  35 KB. Big one: 1500x1004  245 KB

Тут также применяется винтовое крепление, но уже без использования пружин.

450x301  30 KB. Big one: 1500x1004  205 KB

В роли термоинтерфейса выступают специальные прокладки и есть признаки того, что в скором времени у данной платы может проявиться характерная для материнских плат MSI проблема «текущих прокладок» – подтеки под радиаторами (вытекает диэлектрический силикон, которым пропитывают термопрокладки).

450x303  45 KB. Big one: 1500x1009  323 KB

Проблема косметическая, хотя и неприятная.

Расположение отверстий для крепления систем охлаждения процессора сохраняет совместимость с предыдущими поколениями LGA 115*. И пользователям, обновляющим уже имеющийся ПК, нет необходимости лишь по этой причине искать крепление или подбирать новую СО. Впрочем, последней необходимо вписываться в следующие габариты:

450x245  31 KB
Замеры от центра процессорного разъема, могут быть не совсем точны.

Для подключения вентиляторов на плате установлено сразу семь четырехконтактных разъемов. Но их размещение весьма неравномерное: сразу четыре мы найдем в правом верхнем углу платы (процессорный, для помпы СЖО, два периферийных), только один размещен в центре платы и еще два – по нижнему краю.

450x323  282 KB

Все разъемы для вентиляторов оснащены контроллерами Nuvoton 3947S, а потому регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-моделей, но и старых, трехконтактных.

450x315  41 KB. Big one: 1500x1050  277 KB

Настраивать работу вентиляторов можно в двух местах: в Windows-приложении MSI Command Center и в BIOS, в разделе Hardware Monitor.

250x188  9 KB. Big one: 1024x768  87 KB 250x188  9 KB. Big one: 1024x768  89 KB

Изменения применяются сразу, никаких промежуточных сохранений и перезагрузок осуществлять не требуется. По умолчанию, активен режим PWM (ШИМ) и для регулировки трехконтактных вентиляторов/помпы требуется активировать режим DC.

Можно задать время реакции и переключения на новый уровень оборотов при изменении температуры (по умолчанию 0.1 секунды, максимум - 0.7 секунды для подъема температуры и 1.0 секунды для снижения температуры), что позволит избавиться от лишних всплесков активности крыльчаток при мелких скачках температуры. Полной остановки вентиляторов можно добиться, только активировав режим DC. В качестве источника температуры можно использовать датчики процессора и некий «System».

По умолчанию регулировка оборотов включена только на разъеме CPU_FAN1 и PUMP_FAN1. На остальных разъемах выставлен фиксированный уровень оборотов 60%, настраивать нужно вручную.
