Обзор и тестирование корпуса Deepcool Baronkase Liquid (страница 3)
реклама

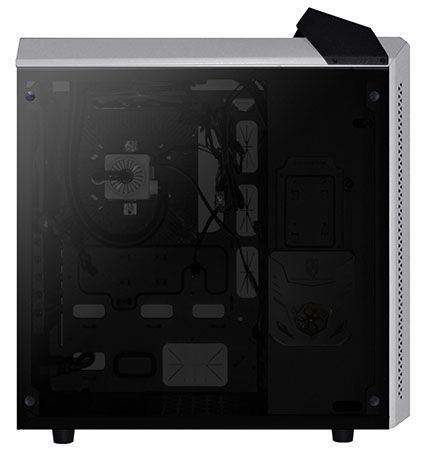

Боковая стенка корпуса полностью выполнена из тонированного закаленного стекла.

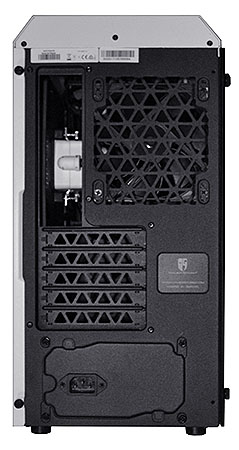

Задняя панель:
Сзади, напротив выреза под I/O-панель материнской платы, установлен вытяжной 120-миллиметровый вентилятор черного цвета, а под ним – пять заглушек слотов расширения.
реклама
Блок питания в Deepcool Baronkase Liquid можно установить двумя способами. При классическом варианте, когда БП размещается в нижней части, возможна установка плат только mini-ITX и micro-ATX. Помимо этого, производитель предусмотрел возможность установки блока питания в передней части корпуса, для чего в комплекте поставки идет специальная заглушка с удлинителем, представленная на снимке. В этом случае доступна установка материнских плат ATX.

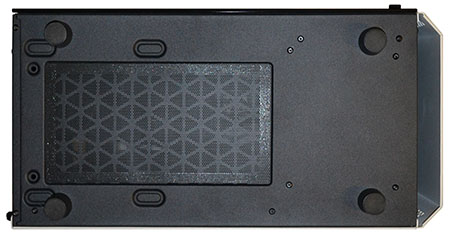

На нижней панели можно отметить съемный пылевой фильтр, который закрывает вентиляционное отверстие. При установке блока питания в передней части здесь можно разместить два вентилятора 120 мм.
Ножки среднего размера. Они способны обеспечить достаточный приток воздуха и устойчивость.

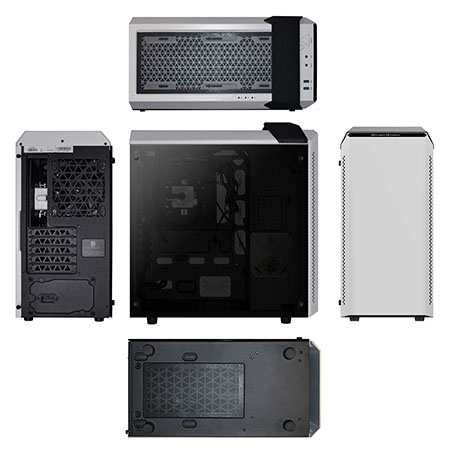

Теперь представим наш традиционный разворот…
… и переходим к изучению внутреннего устройства Deepcool Baronkase Liquid.
Внутреннее строение
реклама

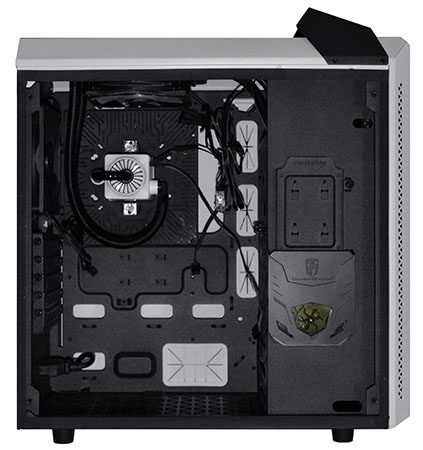

Основную часть внутреннего пространства Deepcool Baronkase Liquid занимает место для установки материнской платы. Видны белые силиконовые мембраны, которые установлены в отверстиях системы организации кабелей.
Заглушки слотов расширения не оборудованы системой безвинтового крепления, взамен нам предлагают отличные винты с накатанной головкой.
В передней части находятся салазки для твердотельных накопителей 2.5", которые надежно крепятся к шасси винтиком с накатанной головкой. Под ними размещен индикатор потока СЖО, снабженный светодиодной подсветкой. Когда система работает, поток жидкости вращает крыльчатку.
На месте материнской платы установлен пластиковый муляж, к которому крепится совмещенный с помпой водоблок, а в верхней части корпуса – радиатор СЖО.

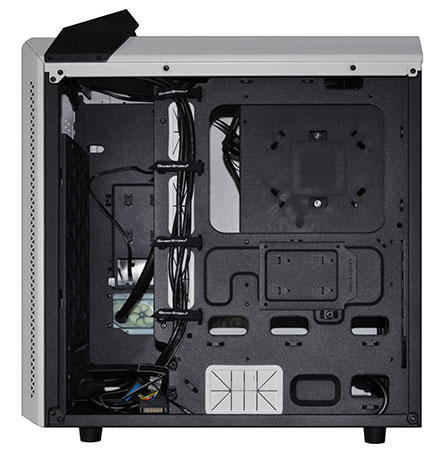

Сзади мы видим корзину на два жестких диска формата 3.5". К самим салазкам претензий нет, они снабжены вибропоглощающими прокладками и надежно крепятся к шасси винтиками с накатанной головкой.

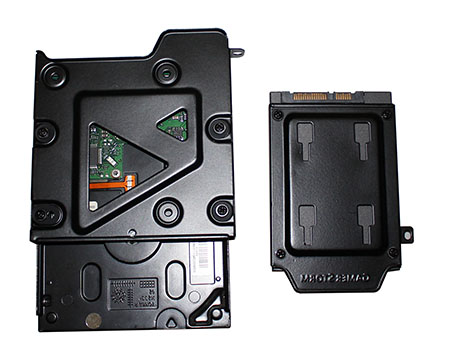

Проиллюстрируем оба типа салазок на отдельном снимке:
Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.
