Ретроклокинг: основные тенденции «процессоростроения» или нестандартный подход (страница 3)
реклама
Попробуем освежить витаминную рецептуру того времени. Просто Pentium 4 c частотою 2.4 ГГц это был обычный «Northwood» с FSB 400 МГц. Версия 2.4А – уже «Prescott» с FSB 533 МГц, 2.4В – «Northwood» с FSB 533 МГц, 2.4С – «Northwood» с FSB 800 МГц + Hyper-Threading, а 2.4Е – все, как у предыдущей, но на ядре «Prescott». В таблице ниже можно наглядно оценить все различия пятерки Pentium 4.
Наименование |
(без литеры) |
|
|
|
|
Наименование |
|
|
|
|
|
Ядро |
|
|
|
|
|
Техпроцесс, нм |
|
|
|
|
|
Разъем |
|
|
|
|
|
Частота, МГц |
|
|
|
|
|
Множитель |
|
|
|
|
|
Результирующая частота FSB, МГц |
|
|
|
|
|
Кэш L1, Кбайт |
|
|
|
|
|
Кэш L2, Кбайт |
|
|
|
|
|
Напряжение питания, В |
|
|
|
|
|
TDP, Вт |
|
|
|
|
|
Количество транзисторов, млн штук |
|
|
|
|
|
Предельная температура, °C |
|
|
|
|
|
Набор инструкций |
SSE2 |
SSE2, SSE3 |
SSE2 |
SSE2 |
SSE2, SSE3 |
Hyper-Threading |
|
|
|
|
|
Если вернуться обратно к горячей новинке того сезона, Intel Pentium 4 2.4С, то при использовании воздушного охлаждения она преодолевала частоту в 3.2 ГГц и зачастую устремлялась дальше. А технология Hyper-Threading, позволяющая обрабатывать два потока одновременно пока еще одним ядром, не оставляла шансов топовому конкуренту в виде AMD Athlon XP 3200+.

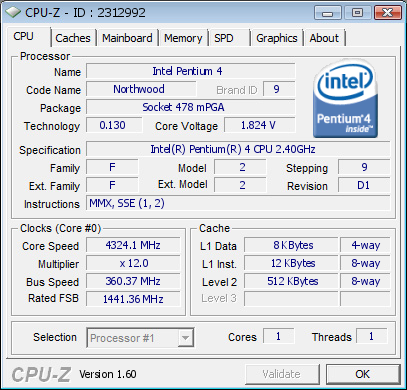

Максимальный разгон Pentium 4 2.4С на материнской плате с разъемом S478 составил 4324 МГц.
реклама
Этот рекорд принадлежит польскому оверклокеру с русским ником «ivanov», который использовал материнскую плату Abit IC7 на чипсете Intel 875P и охлаждение в виде жидкого азота при температуре –100°С.
Гораздо позднее попытку отобрать лавры победителя предпринял китайский маcтер разгона «wytiwx», который не раз фигурировал в новостной ленте ушедшего, да и нынешнего года, подвергая очередным испытаниям процессоры на микроархитектуре «NetBurst» с адаптером Socket478 to LGA 775.

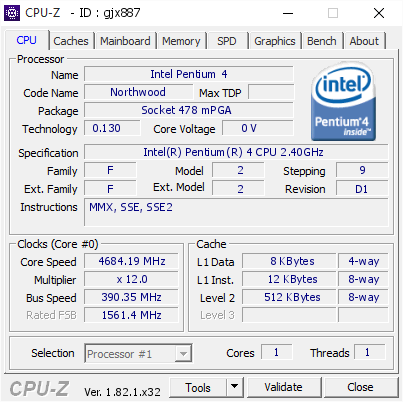

Используя такой адаптер и материнскую плату ASUS P5K-E на чипсете Intel P35, китайскому оверклокеру покорилась частота 4684 МГц что обеспечило ему первое место.
Что же в это время творилось в зеленом лагере? После смены картриджей на Socket c 462 контактами началась новая эпоха для оверклокеров и AMD. Первыми дебютировали керамические представители микроархитектуры K7, Athlon на ядре «Thunderbird». Всегда приятно держать в руках «керамический» процессор, чувствуется его масса и мощь, скрытая в недрах кристалла.
AMD, как правило, выпускала модели таких процессоров парами с одинаковой тактовой частотой, но разными множителями и частотой FSB. Для примера – процессор, работающий на 1000 МГц, был представлен двумя версиями с характеристиками 100 х 10 и 133 х 7.5, причем вторая была быстрее.
Затраты на керамический корпус (CPGA) ЦП были явно выше, чем на органический (OPGA), и следующая линейка Athlon XP изготавливалась уже в OPGA упаковке. Но, как всегда, были и исключения.
реклама

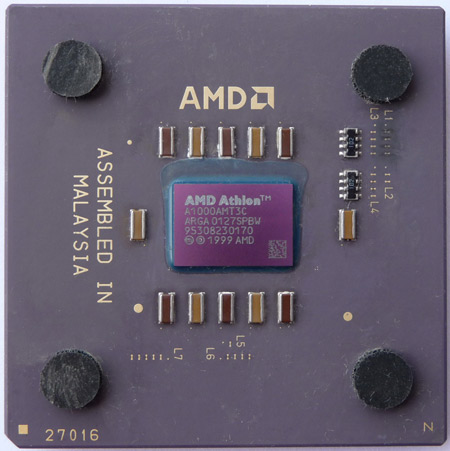

Для коллекционеров особую ценность имеет AMD Athlon 1000 МГц на ядре «Thunderbird» с маркировкой A1000DMT3B. Дело в том, что компания AMD на стадии производства керамических моделей CPU понимала, что будущее за органическими материалами, которые помимо себестоимости позволяли наращивать тактовые частоты из-за своих физических характеристик. И на этой модели шла обкатка новой технологии производства упаковки ЦП.
Как вы уже знаете на примере AMD Athlon XP, обкатка прошла успешно и керамика перестала применяться в производстве. Ниже можно увидеть снимок такого необычного процессора:
С выходом семейства процессоров AMD Athlon XP на разных ядрах оверклокеры получили в свое распоряжение новый инструмент разгона в виде соединения группы «мостиков» L1-L12 непосредственно на самом корпусе CPU. В те времена у каждого энтузиаста был канцелярский нож, скотч и токопроводящий лак «Контактол».
Благодаря различным комбинациям замыкания контактов можно было менять различные характеристики CPU: напряжение, множитель, FSB и так далее. Была возможной даже переделка одного семейства в другое: Duron в Athlon XP, Thorton в Barton и все благодаря мостикам.
Народным процессором в определенный момент времени стала модель Athlon XP с индексом 2500+, основанная на самом производительном ядре «Barton» с 512 Кбайт кэша второго уровня.
Данный процессор работал на штатной частоте 1833 МГц, но, как говорит нам статистика разгона Athlon XP 2500+, ему легко покорялись частоты 2300-2400 МГц, а отдельные экземпляры разгонялись еще лучше.

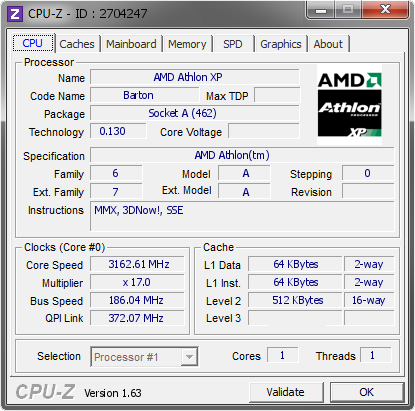

Мировым достижением разгона считается частота 3162 МГц, которая покорилась оверклокеру из Франции с ником «boblemagnifique».
Без жидкого азота здесь также не обошлось. В качестве материнской платы использовалась Abit NF7 ревизии 2.0.
AMD, естественно, не могла смотреть на все это и в одночасье изменила упаковку, убрав позолоченные контакты и лишив оверклокеров возможности ими манипулировать.

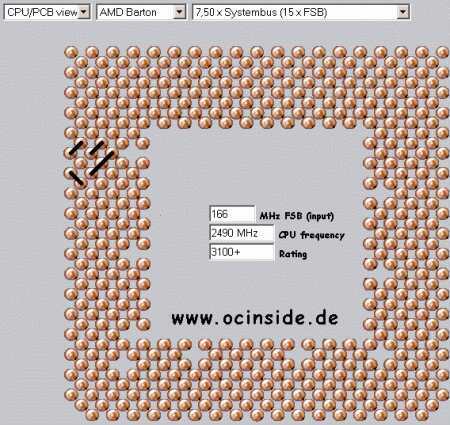

Но выход нашелся путем соединения ножек процессора, что дало возможность изменять напряжение, частоту системной шины и множители. Появились руководства и целые сайты, посвященные данной тематике.
реклама
Дав некоторое время поиграться с проволочкой (а именно ею соединяли ножки процессора), компания AMD решила прекратить это безобразие, окончательно лишив пользователя возможности всякой манипуляции, и осенью 2003 года коренным образом перестроила конвейер на выпуск CPU с заблокированным множителем.
Как гласит народная молва, черный день календаря состоялся на 41-й неделе 2003 года. На горизонте в это время уже виднелись первые 64-х битные процессоры. Но шагнув в эпоху Athlon 64 с разъемами Socket 754, 939 и 940, тень прошлого ненадолго прокралась и в эти разъемы, хоть и косвенно.

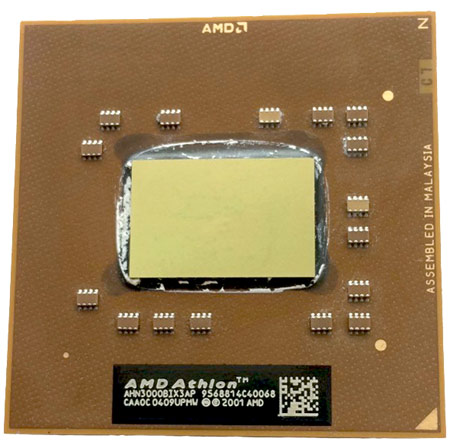

Есть у AMD серия процессоров, относящихся к микроархитектуре K8, но лишенная 64-х битной составляющей и носящая имя, корни которого уходят в прошлое – AMD Mobile Athlon XP-M. В рамках данной серии было выпущено две модели с PR рейтингом 2800+ и 3000+. От предыдущих поколений они получили имя Athlon XP-M и отсутствие 64-х битных инструкций, а от собственного – принадлежность к микроархитектуре К8 и Socket 754.
Процессор работает на частоте 1600 МГц и оснащен кэшем второго уровня 256 Кбайт. Если перевести эти данные на язык оригинальных Athlon XP, характеристики соответствовали бы модели Athlon XP 1900+ на ядре «Thoroughbred».
реклама
