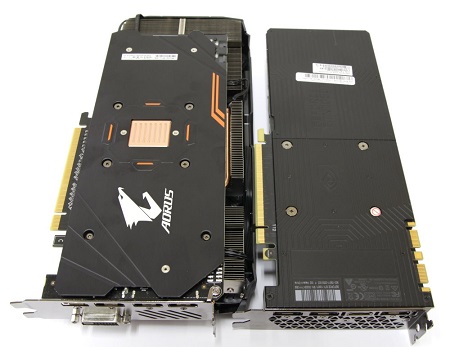

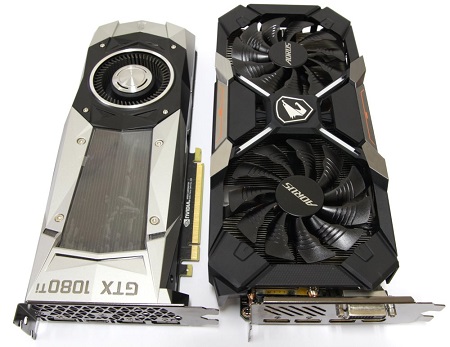

Референсная GeForce GTX 1080 Ti смотрится на фоне этого монстра просто игрушкой, а позиционирование видеокарт все-таки различно.
Конструкция системы охлаждения классическая. За основу взят алюминиевый радиатор с медными тепловыми трубками.
реклама

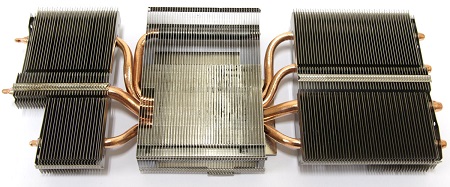

Тепловых трубок четыре штуки: три по 6 мм и одна 8 мм. Три из них проходят через основание слева направо и пронизывают три различных массива алюминиевых ребер, одна трубка, выходя из основания, загибается и идет обратно.

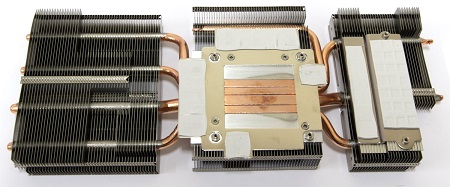

В основании находится толстая алюминиевая пластина, через которую проходят медные тепловые трубки, припаянные к ней и между собой. Кроме того, к ней припаяны тонкие алюминиевые пластины, образующие ребра радиатора. К основанию крепится металлическая планка с квадратной прорезью внутри. Сквозь прорезь торчат тепловые трубки. Эта планка предназначена для отвода тепла от микросхем памяти. В качестве термоинтерфейса используются терморезинки.
Все элементы конструкции радиатора пропаяны, поэтому теплоотвод должен быть максимально эффективным. Можно поспорить на счет прямого контакта тепловых трубок, поскольку между ними есть небольшие желобки. На мой взгляд, в прорезь можно было вставить медную пластину заподлицо с ней и припаять ее к трубкам.

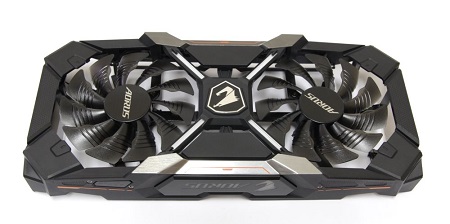

К радиатору четырьмя маленькими винтиками крепится пластиковый кожух с вентиляторами и элементами подсветки.
реклама

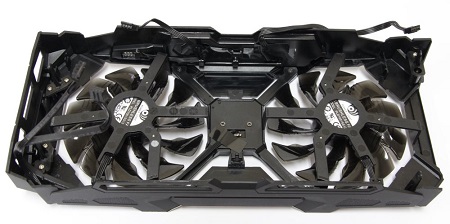

Кстати, следует обратить внимание на то, что вентиляторы крутятся в разные стороны. Это хорошо заметно по лопастям. Что касается моделей, то здесь используется специальная форма лопастей, которая призвана снизить шум и увеличить давление воздуха. Каждый крепится при помощи трех винтов к пластиковому кожуху.

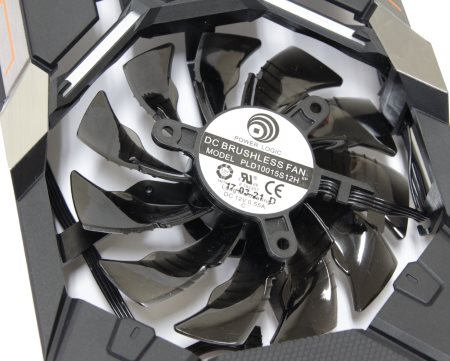

Открутив их можно посмотреть на двигатель. Здесь используются устройства Power Logic PLD10015S12H с техническими характеристиками 12 В, 0.55 А.

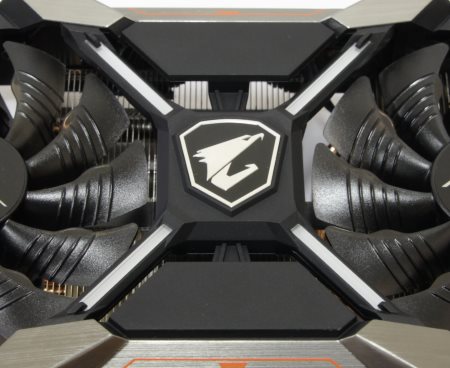

В кожух встроено несколько групп светодиодов. Четыре находятся спереди по диагоналям от эмблемы в середине.

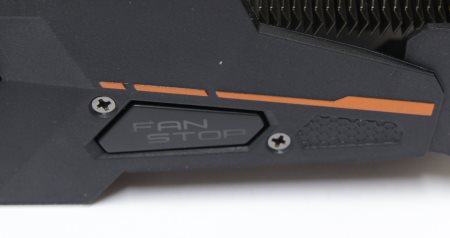

Еще две расположены сверху. Одна подсвечивает надпись Aorus, а другая индикатор Fan Stop.
Неизвестно зачем, здесь действительно присутствует индикатор остановки вентилятора.
Индикатор загорается и также переливается всеми цветами радуги в тот момент, когда вентиляторы останавливаются. Это происходит при установленных в системе драйверах и отсутствии нагрузки. После демонтажа всех элементов защиты и охлаждения видеокарта выглядит следующим образом.
реклама

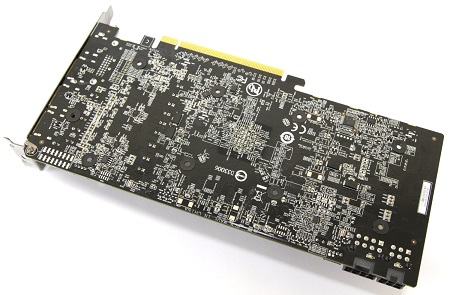

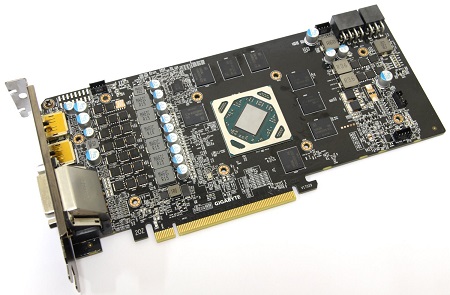

Перед нами, конечно же, не эталонный дизайн печатной платы. Текстолит темно-коричневый, поверхность глянцевая.
