Обзор и тестирование материнской платы ASRock X299 Taichi (страница 4)
реклама

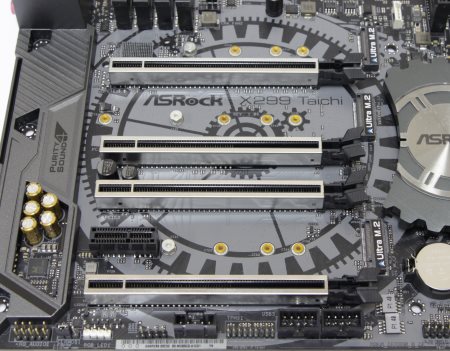

На данной материнской плате предусмотрено всего пять слотов расширения.
На первый взгляд маловато, но этого достаточно для установки двух видеокарт с трехслотовой системой охлаждения, которые появляются не так часто. Четыре видеокарты можно установить только однослотовые.
Кроме того, теперь стало сложнее понять, что и как происходит с линиями PCI-e. Дело в том, что существуют процессоры с x44, x28 и x16 линиями PCI-e Gen3. Снова вспомним про замечательную листовку, где все ситуации подробно описаны. Слоты PCI-e x16 обрамлены металлом и на каждом из них присутствует надпись Steel Slot.
Между слотами отведено пространство для установки трех накопителей типа M.2. Все они обеспечивают максимальную скорость 32 Гбит/с и могут работать как в режиме SATA так и PCI-e. Кроме этого добавилась поддержка технологии Intel Optane, которая пока не сильно распространена, да и в целом выглядит сомнительной.
реклама

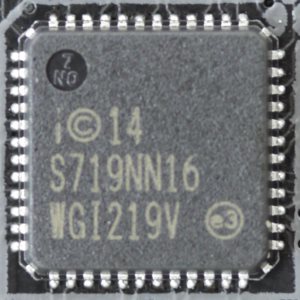

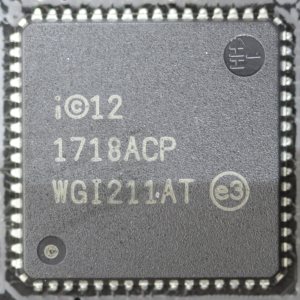

На плате находится два гигабитных сетевых контроллера: Intel I219V и Intel I211-AT.
Десятигигабитный контроллер отрезали. Невелика потеря, ведь для того, чтобы ощутить его прелесть, необходимо соответствующее сетевое оборудование, а подобные гигабитные сети пока не так развиты.

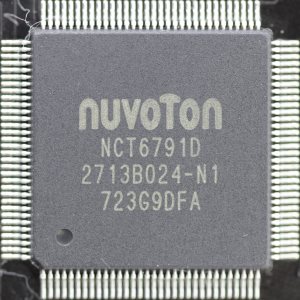

С обратной стороны распаян контроллер ввода/вывода и системного мониторинга Nuvoton NCT6791D.

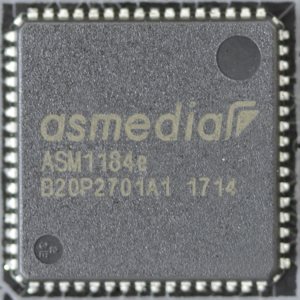

Спереди мы можем найти микросхему, которая является свитчем линий PCI-e ASMedia ASM1184e.

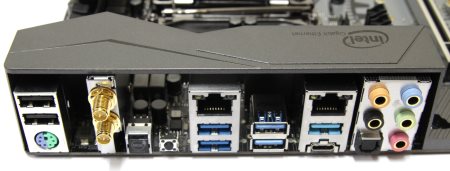

Теперь обратим внимание на разъемы задней панели.
реклама
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Два разъема USB 2.0;
- Четыре разъема USB 3.0;
- Один разъем USB 3.1 Type-C;
- Один разъем USB 3.1 Type-A;
- Два гигабитных сетевых разъема RJ-45;
- Один 10-ти гигабитный сетевой разъем RJ-45;
- Кнопка сброса настроек ClrCMOS;
- Кнопка BIOS Flashback;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Два вывода антенн.

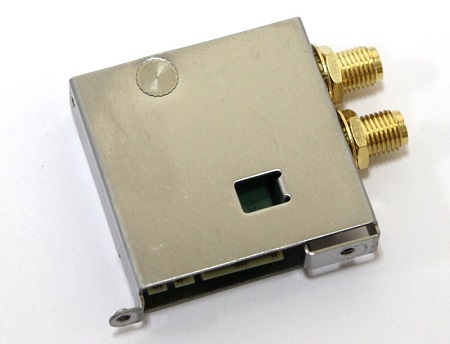

Здесь, как и на плате ASRock Fatal1ty X299 Professional Gaming i9, присутствует точно такой же беспроводной модуль.

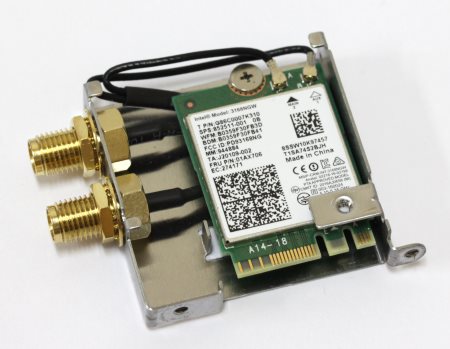

Поэтому, чтобы добраться до сути, необходимо снять одну крышку. И теперь мы можем видеть, что это карточка типа M.2 производства компании Intel.
Этот адаптер поддерживает самые современные стандарты беспроводной связи, включая двухдиапазонный IEEE 802.11ac.
Технические характеристики
Поддерживаемые процессоры | Intel Core i5, i7, i9 в исполнении Socket LGA 2066 |
Системная шина, частота | DMI 3.0 (8 GT/s) |
Системная логика | Intel X299 |
Оперативная память | 8 x 288-pin DDR4 DIMM, четырехканальный режим; до 128 Гбайт при частоте 2133 / 2400 / 2666 / (2800 / 2933 / 3200 / 3600 / 3733 / 3800 / 3866 / 4000 / 4133 / 4266 / 4400 (разгон)) МГц, поддержка ECC зависит от модели процессора |
Слоты расширения | 4 - PCI-e x16 Gen3; (x8+x8+x16+x8) – x44; (x8+x8+x0+x8) – x28; (x8+x0+x4+x0) – x16; 1 - PCI-e x1 Gen2 |
Поддержка Multi-GPU | SLI, 3-Way SLI, CrossFireX |
Поддержка SATA/RAID | 8 x SATA 6.0 Гбит/с портов – Intel X299; RAID 0, 1, 5, 0+1, JBOD; 2 x SATA 6.0 Гбит/с портов – ASMedia ASM1061; RAID 0, 1; 3 x Ultra M.2 порт – 3x PCI-e x4 Gen3; |
Поддержка M.2/NVMe | Да/Да |
Сеть | 1 х Intel I218V; 1 x Intel I211-AT; 1 x Intel 3168NGW |
Аудио | Realtek ALC1220 – 8-канальный HD аудиокодек |
USB 2.0 | 2 + 4 x USB 2.0 (Intel X299) |
USB 3.0 | 4 x USB 3.0 (Intel X299); 4 x USB 3.0 (ASMedia ASM1074) |
USB 3.1 | 1 x USB 3.1 Type-C (ASMedia ASM3142); 1 x USB 3.1 Type-A (ASMedia ASM3142) |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1 х PS/2; 2 x USB 2.0/1.1; 4 х USB 3.0; 1 x USB 3.1 Type-C; 1 x USB 3.1 Type-A; 2 x RJ45; 2 x Ant; 5 x 3.5 мм Jack; 1 х Optical S/PDIF Out; 1 x ClrCMOS; 1 x BIOS Flashback |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX |
Возможности BIOS
Меню настроек BIOS абсолютно аналогично тому, что мы уже видели на плате ASRock Fatal1ty X299 Professional Gaming i9, за исключением цветовой палитры в оформлении. Понятно, что в данном случае преобладают белые цвета, ведь тестируемая модель относится к линейке Taichi.
В данном случае я зашил Beta-версию BIOS, но она оказалась самой последней на момент тестирования, и по уверениям производителя, должна существенно увеличить пропускную способность памяти, что мы и проверим при тестировании.
При переразгоне ASRock X299 Taichi ведет себя предсказуемо и загружает штатные значения при неудачной третьей попытке. Единственное неудобство доставляет отсутствие списка изменений после выхода из меню настроек BIOS.
