Обзор и тестирование корпуса Fractal Design Meshify C (страница 3)
реклама

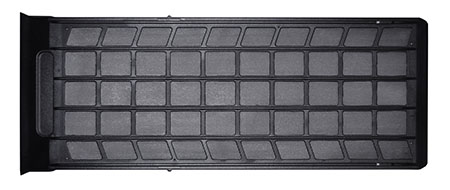

Под блоком питания скрывается пылевой фильтр, который легко достается и моется.

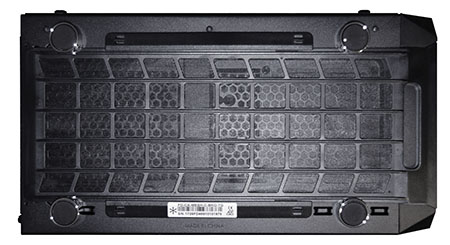

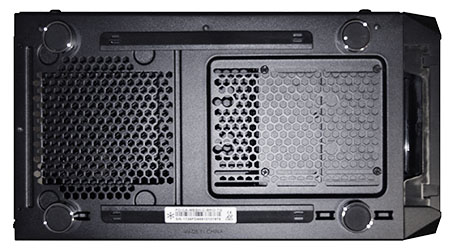

Хорошо рассмотреть его можно, взглянув на днище.
Кроме фильтра, на нем можно отметить разве что добротные ножки средней высоты.
реклама

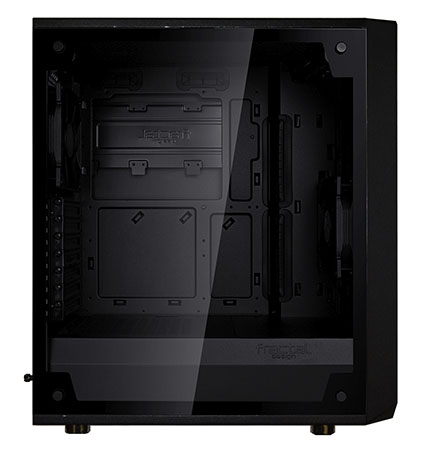

Лицевая панель сплошь закрыта тонированным закаленным стеклом:

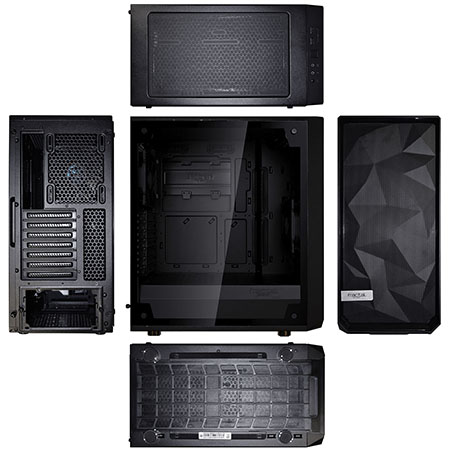

Теперь представим наш традиционный разворот…
… и переходим к изучению внутреннего устройства Fractal Design Meshify C.
Внутреннее строение

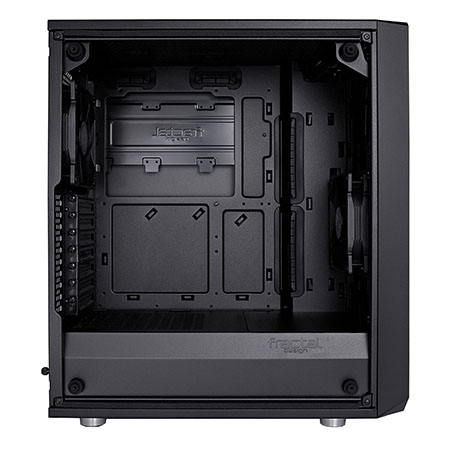

В корпусе применен двухсекционный дизайн – отсек блока питания полностью отделен от остального пространства. Отсек материнской платы находится над ним.
реклама
Вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, чье крепление использует backplate (упорную крестовину, располагающуюся с обратной стороны материнской платы).

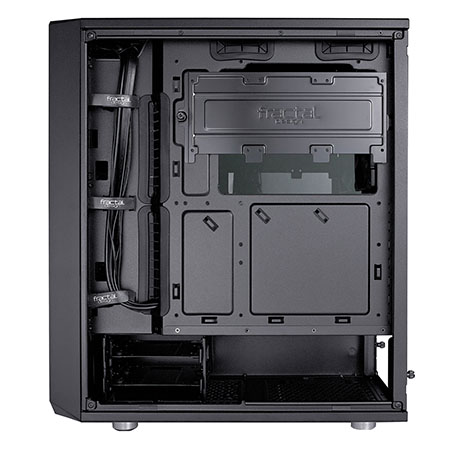

В поддоне находится два длинных отверстия системы организации кабелей, они оснащены резиновыми мембранами. Еще два небольших отверстия с резиновыми мембранами находятся в верхней части. Также три небольших отверстия вырезаны в секции блока питания.
Система управления кабелями выглядит многообещающе. Но удобство и эффективность системы организации кабелей в Meshify C мы сможем оценить только во время сборки, к которой мы перейдем совсем скоро.
Заглушки слотов расширения лишены какой-либо системы безвинтового крепления, однако радует, что винты с накатанной головкой. Причем это не пластиковая «нашлепка», а именно металлическая накатанная головка.
Корзина для жестких дисков находится в отсеке блока питания, в его передней части и позволяет установить два жестких диска 3.5” или два SSD 2.5”. Также поверх выреза в поддоне для упорной крестовины находится оснастка позволяющая установить еще три накопителя 2.5”. Нужно отметить липучки с логотипом компании в передней части, которые являются частью системы управления кабелями и аккуратно фиксируют кабели передней панели.
Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.
