Обзор и тестирование корпуса Fractal Design Meshify C (страница 4)
реклама
Тестовый стенд
В корпусе Fractal Design Meshify C собиралась следующая система:
- Материнская плата: ASUS P5PL2-E;
- Центральный процессор: Intel Core 2 Quad Q6600, штатное напряжение 1.275 В;
- Охлаждение CPU: Aerocool Verkho 5;
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: 2 x 2 Гбайта Samsung PC2-5300;
- Видеокарта: Gigabyte Radeon RX 480 4 Гбайт;
- Дисковая подсистема:
- HDD Seagate 250 Гбайт;
- SDD Kingston 120 Гбайт;
- Блок питания: 3Cott 800 Ватт.
Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.
Особенности сборки
Согласно спецификациям производителя, корпус может вместить достаточно габаритные комплектующие: видеокарту длиной до 315 мм (с установленным передним вентилятором) и процессорную систему охлаждения высотой до 172 мм. Максимальная длина блока питания ограничена 175 мм.
реклама
Блок питания устанавливается в нижней части корпуса, вентилятором вниз. Конструкция днища обеспечивает хорошие возможности для беспрепятственного забора воздуха. Напомню также о съемном пылевом фильтре, который защищает блок питания. Данное решение имеет и достоинства, и недостатки. Блок питания забирает воздух извне, а не нагретый - внутри корпуса процессором и видеокартой.

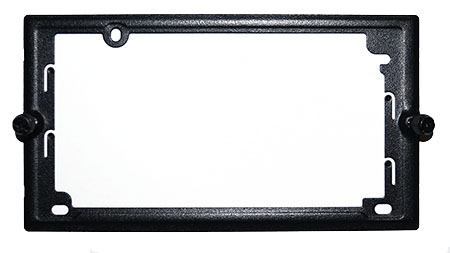

Для установки блока питания нужно открутить оснастку с двумя винтами с накатанной головкой:
Затем прикрутить к ней блок питания, и затем установить эту сборку в корпус.
Системная плата в Fractal Design Meshify C устанавливается на стандартные шестимиллиметровые стойки, вкручивающиеся в поддон. Заранее производитель ни одну из них не устанавливает. Для установки стоек в комплекте есть шестигранная головка под крестовую отвертку.
Как я уже говорил, можно установить систему охлаждения CPU с упорной крестовиной (backplate) после установки материнской платы, т.к. в поддоне предусмотрен вырез.
Переходим к установке жестких дисков. Корпус оборудован корзиной на два 3.5 или 2.5” HDD/SSD и оснасткой за поддоном материнской платы на 3 SSD. В отличие от предыдущих моделей компании, где использовались белые салазки,…
реклама
… на этот раз они черного цвета, с теми же вибропоглощающими прокладками.

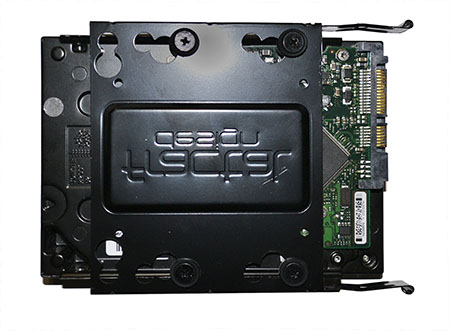

Жесткий диск прикручивается к основанию через вибропоглощающие прокладки, салазки надежно защелкиваются в корзине.

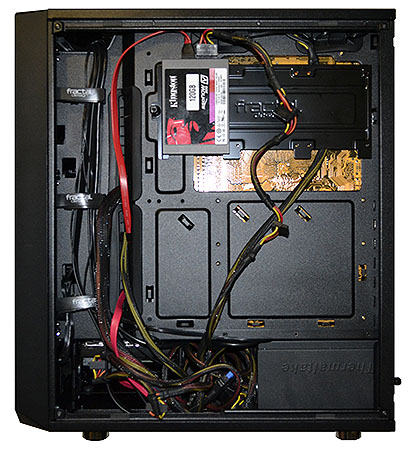

С обратной стороны поддона материнской платы я установил 2.5” SSD в соответствующую оснастку. Сама оснастка с установленным накопителем крепится винтом с накатанной головкой.

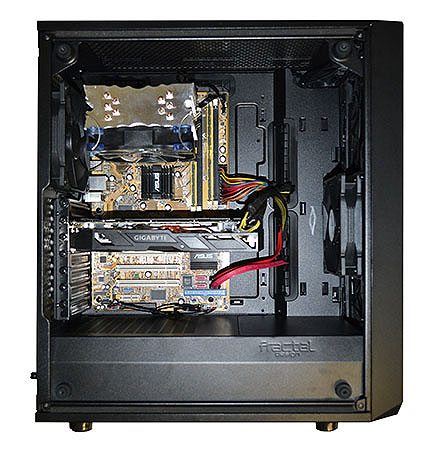

Все провода прекрасно прокладываются. Двухсекционный дизайн очень удобен в том плане, что в неиспользуемом месте отсека блока питания можно легко спрятать все неиспользуемые кабели.
На этом описание сборки можно считать законченным.
Замечу только, что система управления кабелями показала себя с самой наилучшей стороны. Отверстия в верхней части позволяют аккуратно подключить дополнительный 12 В разъем питания материнской платы, а отверстия в нижней части – аккуратно подключить кабели передней панели. Резиновые мембраны не вываливались из своих посадочных мест. Все края корпуса хорошо завальцованы. Все разъемы и крепежные отверстия изготовлены точно. Резьба не вызывает нареканий. В целом сборка прошла без каких-либо неудобств.
На этом система готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
Система охлаждения корпуса

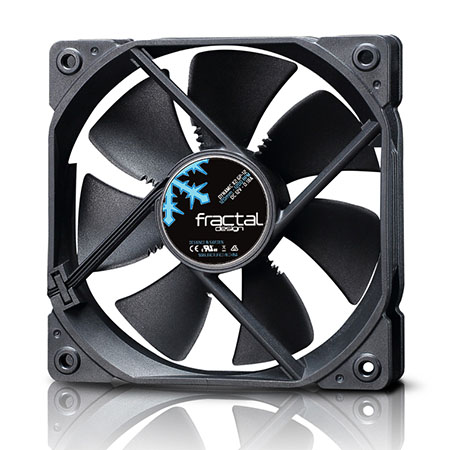

Система охлаждения корпуса Fractal design Meshify C состоит из двух фирменных вентиляторов Dynamic X2 GP-12 диаметром 120 мм (один на передней, один на задней панели). Крыльчатка состоит из семи лопастей аэродинамической формы.
Максимальный потребляемый ток вентиляторов – 0.18 А, максимальная частота вращения – 1200 об/мин.
Также система охлаждения может быть значительно усилена, потому что корпус позволяет установить в передней части 3 x 120 или 2 x 140 мм вентиляторы, или 120/140/240/280/360 мм радиатор системы жидкостного охлаждения. В верхней части можно установить 2 x 120/ 2 x 140 мм вентилятора или 120/240 мм радиатор системы жидкостного охлаждения.
реклама
Теперь мы можем перейти к тестированию.
