Дизайн и особенности видеокарты
Как можно понять из названия, MSI GeForce GTX 1060 Aero ITX 6G OC выполнена в размерах форм-фактора ITX. Соответственно ее габариты предельно компактны, а длина текстолита не превышает отметки в 170 мм:
Если быть точным, то размеры модели (вместе с интерфейсной панелью) составляют 175 x 115 x 38 мм.
Всю лицевую сторону закрывает система охлаждения, что весьма ожидаемо, тем более для используемого форм-фактора.
реклама

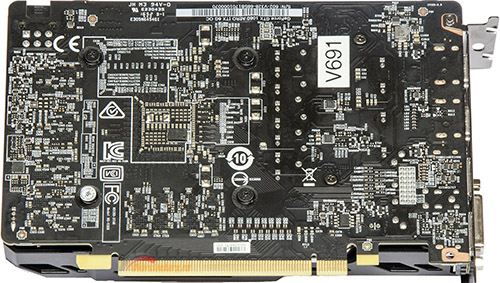

Прижимной пластины с обратной стороны платы не предусмотрено, на этом производитель сэкономил. Но поскольку компактные версии не сильно подвержены деформации под своей массой, к критичным недостаткам отсутствие прижимной пластины отнести сложно.

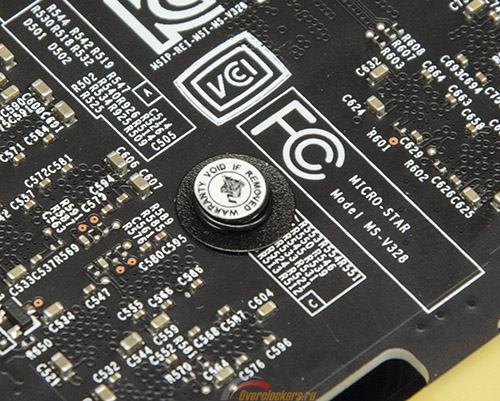

Помимо отсутствия прижимной пластины, при взгляде на обратную сторону видеокарты можно отметить, что один из винтов системы охлаждения снабжен гарантийной пломбой:
Как следствие, снятие кулера может повлечь к потере гарантии. И по гарантийной пломбе видно, что до меня данная модель уже побывала в чьих-то руках.
Что касается возможностей обхода такого рода защиты – на руку опытному пользователю тут как раз играет отсутствие прижимных пластин и «бутербродных» компоновок, винты открыты и легкодоступны, обойти такую пломбу можно (но рассказывать как, конечно же, не буду).
реклама

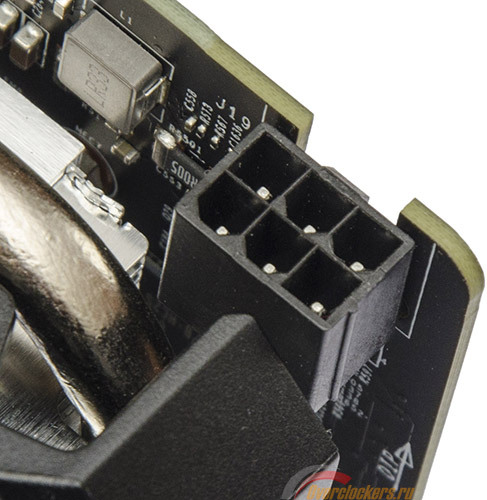

Питание модели осуществляется через один разъем 6-pin, для обеспечения потребностей GeForce GTX 1060 этого достаточно.

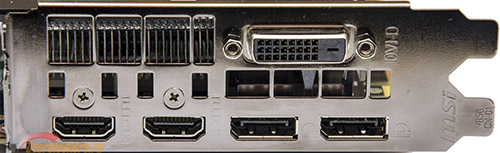

Набор портов на интерфейсной панели не совпадает с оным у GeForce GTX 1060 эталонного дизайна: если последняя оснащена тремя разъемами DisplayPort 1.4, одним HDMI 2.0b и одним DL-DVI-D, то здесь в распоряжении покупателя на один DisplayPort меньше, но на один HDMI больше. На мой взгляд, с учетом распространенности интерфейсов это можно отнести к плюсам MSI GeForce GTX 1060 Aero ITX 6G OC, HDMI все же заметно популярнее.

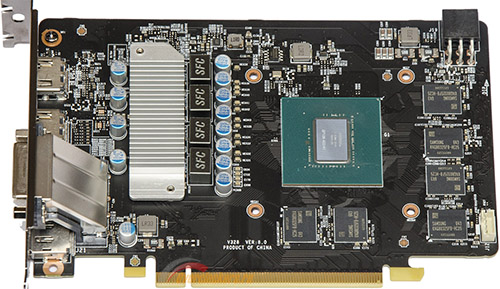

После снятия основной системы охлаждения видеокарта MSI выглядит следующим образом:
При первом же взгляде на нее можно отметить, что на печатной плате отсутствуют нераспаянные посадочные места под микросхемы памяти. Это говорит о том, что модель изначально проектировалась как GeForce GTX 1060, а не построена на урезанной PCB одной из версий старшего семейства, как это часто бывает.
Из моментов, к которым глаз «цепляется» при первом осмотре – микросхемы видеопамяти лишены какого-либо охлаждения; они не контактируют с основным радиатором системы охлаждения и не оснащены своими радиаторами/теплораспределительными пластинами. С другой стороны, до проведения тестов на разгон и замеров температур делать какие-то выводы рано.

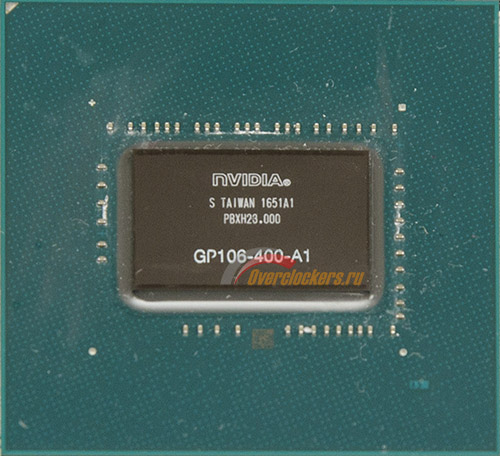

Используемый графический процессор – GP106.
Судя по маркировке, он был произведен на 51-й неделе 2016-го года, то есть практически в конце прошлого года.

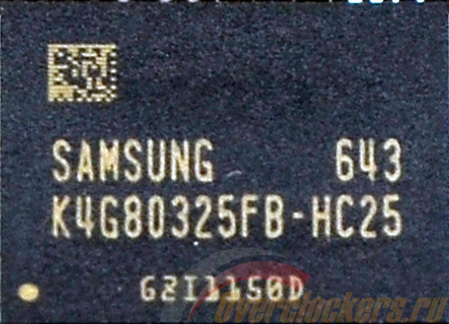

Объем в 6 Гбайт видеопамяти набран при помощи шести микросхем Samsung K4G80325FB-HC25 :
На таких же микросхемах были построены большинство GeForce GTX 1060, что попадали мне в руки, можно сказать – стандартное решение.
