Система мониторинга

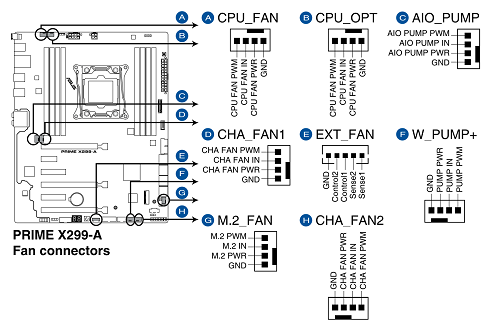

На печатной плате установлено семь коннекторов 4 pin для вентиляторов (два – повышенной мощности для помп СВО). Помимо них ASUS оставила опцию в виде расширения количества вентиляторов. EXT_FAN – это разъем для подключения дочерней платы, рассчитанной на три вертушки. В сумме материнская плата обеспечивает потенциальное расширение до десяти разъемов.
В разделе мониторинга и вентиляторов сосредоточены настройки последних. А на заглавной странице можно увидеть текущие параметры: напряжения, обороты подключенных моделей или помпы.
В Q-Fan Configuration вкладок больше, а для автоматической настройки можно воспользоваться режимом Q-Fan Tuning. Плата сама протестирует возможности подключенных вентиляторов и создаст профили с оптимальными настройками. В ручном или полуручном режиме следует пройтись по вкладкам Chassis Fan(s) Configuration и Ext. Fan(s) Configuration.
реклама
CPU Q-Fan Control
Настраивается по нескольким параметрам:
- CPU Q-Fan Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3 pin), PWM режиме;
- CPU Step Up – задержка в секундах перед тем, как будут повышаться обороты вентилятора (0, 2.1, 2.8, 3.6, 4.2, 5.0, 6.3, 8.5, 12, 25 секунд);
- CPU Step Down – задержка в секундах перед тем, как будут понижаться обороты вентилятора (0, 2.1, 2.8, 3.6, 4.2, 5.0, 6.3, 8.5, 12, 25 секунд);
- CPU Speed Low Limit – минимальные обороты (игнорировать, 200, 300, 400, 500, 600 об/мин);
- CPU Profile – стандартный, тихий, высокооборотистый и ручной режим*.
Ручной профиль предоставляет доступ к следующим настройкам:
- CPU Upper Temperature – максимальная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Max. Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов;
- CPU Middle Temperature – промежуточная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Middle Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов;
- CPU Lower Temperature – минимальная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Lower Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов.
Исходя из рекомендаций, приведенных в инструкции, максимальный ток для процессорного вентилятора не должен превышать 1 А или 12 Вт.
реклама
Chassis Fan 1, Chassis Fan 2, М.2 Fun
Эти три вентилятора настраиваются подобно CPU, но с небольшими изменениями. Временной интервал увеличения или уменьшения оборотов увеличился до 204 секунд, в том числе вырос и шаг ступени. Кроме того, можно задать значения полной остановки вентиляторов.
Ext. Fan(s) Configuration
Настройка вентиляторов Extension Fan 1, Extension Fan 2 и Extension Fan 3 несколько отличается. Во-первых, для начала нужно подключить дочернюю плату и к ней вентиляторы. Активизируются настройки двух дополнительных термодатчиков. Во-вторых, убрана возможность выставить временные интервалы изменения оборотов, а также отключена опция остановки крыльчаток.
W_PUMP+ Control и AIO_PUMP
Настройка работы разъемов для помп СВО. Появилась опция привязки управления к трем параметрам на выбор, можно выставить три контрольные точки. Разъем выдает до 3 А. AIO_PUMP выдает до 1 А.
- W_PUMP+ Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3 pin), PWM режиме;
- W_PUMP+ Upper Temperature – максимальная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Max. Duty Cycle % – обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Middle Temperature – промежуточная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Middle Duty Cycle % – обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Lower Temperature – минимальная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Lower Duty Cycle % – обороты помпы в процентах от максимальных оборотов.
Тестовый стенд
Тестовая конфигурация:
- Материнская плата: ASUS Prime X299-Deluxe (Intel X299, LGA 2066);
- Процессор: Intel Core i9-7900X;
- Память: DDR4 Corsair Vengeance LPX 4 x 4 Гбайт;
- Основной накопитель: Samsung M.2 850 EVO;
- Вспомогательные накопители:
- М.2 Samsung 850 Evo 250 Гбайт;
- 2 x SSD OCZ Vertex 4 250 Гбайт;
- 2 x SanDisk Х300 SSD mSATA 256 Гбайт;
- ASUS USB 3.1 Enclosure;
- Операционная система: Windows 10.
Режимы работы
Следуя моде нашего времени, материнская плата ASUS Prime X299-A самостоятельно выбирает напряжения и режимы работы. Теоретически все должно соответствовать спецификациям Intel, так оно и произошло.
реклама
Процессор Intel Core i9-7900X работал в положенном ему диапазоне частот при плавающем напряжении. Максимальная температура радиатора VRM достигла 56°C – это более чем убедительный результат для штатной работы. В режиме разгона с напряжением CPU 1.175 В и частотой 4.4 ГГц радиатор достигал температуры в 74°C без использования дополнительного охлаждения.
С включенным режимом XMP системная плата автоматически выставила нужные напряжения на System Agent и легко прошла проверку на частоте оперативной памяти 3600 МГц.
