Согласно документации Samsung , эти микросхемы изначально рассчитаны на работу в режиме с эффективной частотой 2133 МГц при напряжении 1.2 В и таймингах 15-15-15. Собственно именно этот режим и прописан в SPD. Никаких намеков на оверклокинг нет, да их и не должно быть в принципе.
В SPD модулей записаны шесть профилей в стандартизированных JEDEC режимах работы: частотах до 2133 МГц и напряжении 1.20 В. При этом пять профилей для 2133 МГц дублирует друг друга, отличаясь только таймингом CAS Latency, еще по два профиля прописано для 1333, 1600 и 1866 МГц. Изготовлены модули на 47-й неделе 2016 года.
реклама
В заключение отчеты CPU-Z:

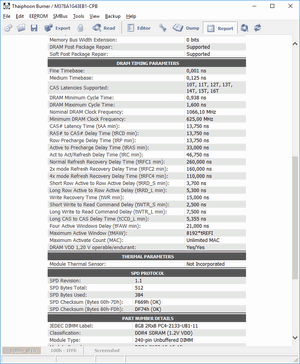

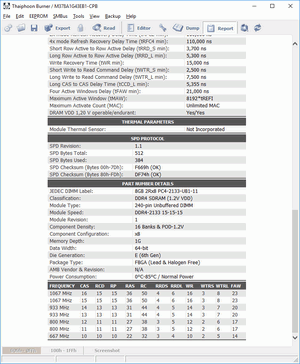

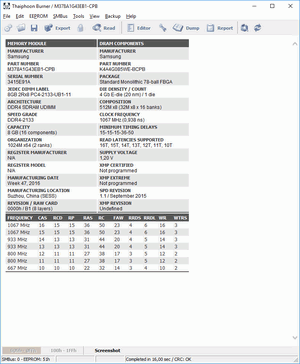

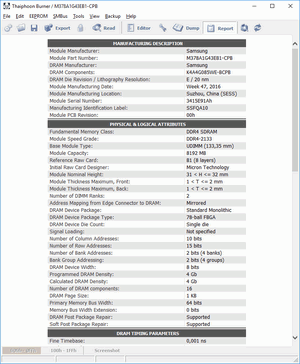

А также – дамп содержимого микросхемы SPD (снято посредством Thaiphoon Burner).
Методика тестирования
Тестирование стабильности проходит в среде операционной системы Windows 10 x64 Домашняя с помощью Prime95 версии 28.10 в редакции 64-bit в течение 20 минут. Запуск осуществляется в режиме «Custom» с ручным указанием занимаемого объема памяти.
Операционная система Windows 10 x64 Creators Update «Домашняя» на тестовом стенде обновлена до последней актуальной версии сборки: таковой на момент написания данного обзора была 15063.296.
Подобные настройки подбираются для того, чтобы проверка стабильности работы была наиболее полной – по всему объему модуля памяти. Но это приводит к постоянным сообщениям операционной системы о недостатке свободного пространства. Файл подкачки отключен.
реклама
Сами модули памяти устанавливались в систему поодиночке: для минимизации факторов, ограничивающих разгон (оптимизация микрокода BIOS материнской платы, индивидуальные ограничения контроллера памяти конкретного экземпляра процессора). При этом учитывалась рекомендация производителя: модуль памяти устанавливался во второй по счету слот от процессорного разъема.
Тестовый стенд
Тестовая конфигурация №1 (Intel Kaby Lake)
- Материнская плата: ASRock Z170 Extreme6 (BIOS P7.20; обзор);
- Процессор: Intel Core i5-7600K «Kaby Lake» 3800/4200 МГц;
- Система охлаждения: Thermalright Silver Arrow SB-E с одним вентилятором Thermalright TY-143;
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: 4 х 8 Гбайт Samsung DDR4-2133 (M378A1G43EB1-CPB);
- Видеокарта: Nvidia GeForce 550 Ti 1.5 Гбайт GDDR3 / Inno3D GeForce GTX 550 Ti (N550-2DDV-K3GX);
- Блок питания: Aerocool Templarius Imperator 1150, 1150 Ватт (экземпляр из этого обзора);
- Системный накопитель: Silicon Power S50 64 Гбайт (JMicron JMF667H + 20 нм IMFT MLC SyncNAND + SVN146a; экземпляр из этого обзора);
- Корпус: открытый стенд.
Онлайн-валидация CPU-Z для тестового стенда: Intel Core i5-7600K @ 4200 МГц Dump [xwwkx4] – Submitted by I.N.

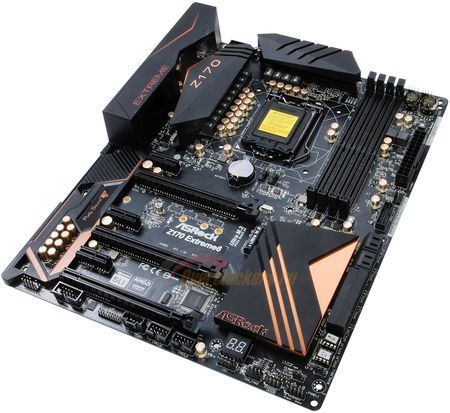

Для проведения тестов используется материнская плата ASRock Z170 Extreme6 (образец, оставшийся после обзора, вышел из строя из-за износа вследствие постоянных нагрузок в ходе написания различных статей, это уже новый экземпляр).

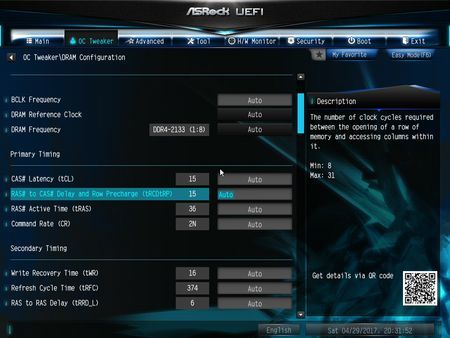

К сожалению, системная плата не лишена недостатков: тайминги tRCD и tRP можно устанавливать только одинаковыми – в BIOS управление ими осуществляется посредством одного общего параметра. Тайминг tRAS и вовсе ограничен минимальным значением 28 (к примеру, некоторые материнские платы допускают снижение до значений 10-14).
Ситуация не изменилась и с выходом новой серии BIOS, начинающейся на «P7» и ориентированной на процессоры поколения Kaby Lake.
Это заметно ограничивает широту экспериментов с разгоном, ведь для некоторых типов микросхем оптимальными являются формулы неравных таймингов вроде «х + (х+1) + (х+2)». Верхняя планка напряжения оперативной памяти в рамках тестов установлена равной 1.45 В в связи с неясностью относительно безопасности высоких значений для встроенного контроллера памяти процессора.
Зато могу сказать, что эта модель, при всех ее ограничениях и ошибках на уровне BIOS (а их изрядный список) – одна из самых лучших материнских плат для экспериментов с разгоном, когда-либо мне встречавшихся. При любых неудачных настройках, когда система вообще не может запуститься (а это от силы один случай из пары-тройки десятков), а не совершает два-три рестарта, достаточно отключить питание, а затем включить его снова и плата запустится в «безопасном» режиме, позволив скорректировать параметры. Еще один плюс (немного отклоняясь от темы материала) – это умение разгонять процессоры Skylake с заблокированным множителем (Non-K) без каких-либо ограничений.
Частоты процессорных ядер и CPU Ring (используется Intel Core i5-7600K) фиксировались на штатных величинах. Напряжение CPU VCCSA устанавливалось равным 1.2 В, напряжение CPU VCCIO устанавливалось равным 1.1 В. Для желающих скопировать настройки «для себя»: необходимо учитывать, что излишнее завышение напряжений CPU VCCIO и CPU VCCSA (более указанных значений) особенно при отсутствии должного охлаждения процессора может привести к необратимым повреждениям ЦП.
