Система охлаждения
В данном случае использована система охлаждения Twin Frozr VI, но в отличие от оригинальной версии она получила значительные доработки. Именно поэтому, на мой взгляд, разработчикам стоило бы ее наименовать Twin Frozr VI+. Различия выявлены во всех аспектах кулера, пройдемся по каждому по порядку.

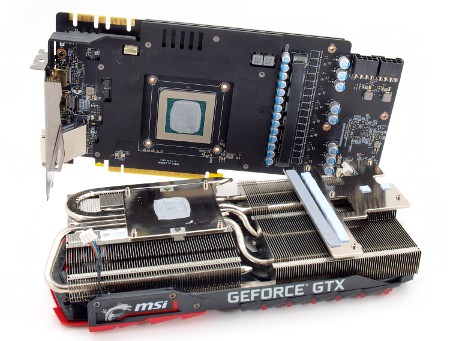

Массивная система крепится четырьмя точками в области GPU и пятью в зоне VRM.
реклама

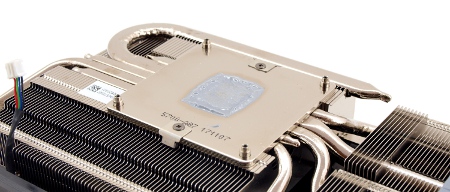

В качестве термоинтерфейса использована фирменная термопаста серого цвета, достаточно эффективная и легко оттирающаяся.

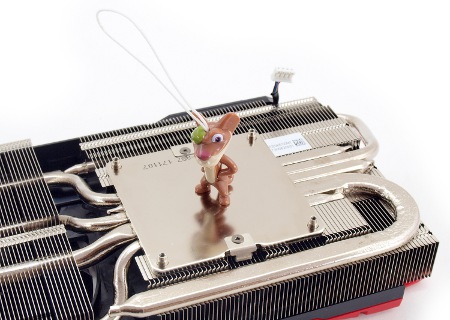

Основание кулера представляет единую медную никелированную пластину, накрывающую все тепловые трубки. Обработка поверхности находится на высоком уровне и может похвастать зеркальной поверхностью.

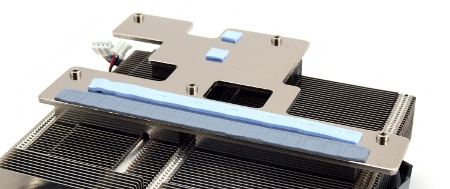

За охлаждение силовых транзисторов отвечает отдельная пластина, контактирующая с основным радиатором системы охлаждения.
Разработчики не оставили без внимания и третий по старшинству элемент на печатной плате – микросхемы видеопамяти.
реклама

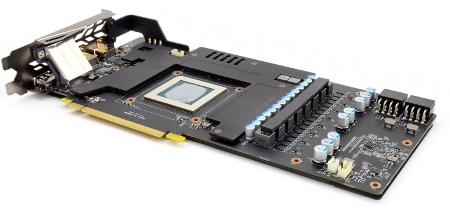

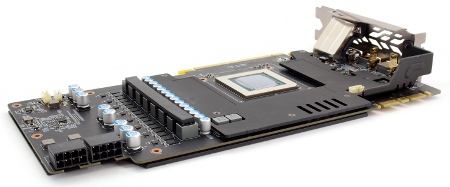

Их накрывает теплораспределяющая пластина, которая по совокупности является и ребром жесткости, крепясь к интерфейсной панели.

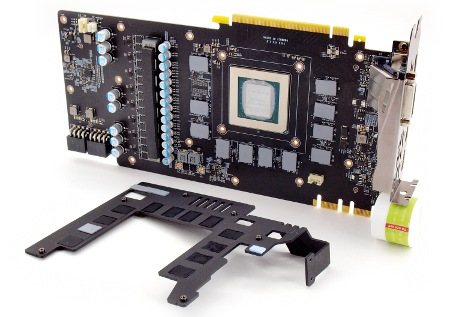

Шесть точек крепления, одиннадцать микросхем памяти и две фазы, их питающие. Стоит отметить, что отказ от двенадцатой микросхемы в пользу видеокарты GeForce GTX Titan X, приводит к одной нераспаянной площадке, и в зависимости от экземпляра (эталонная модель или нереференсная версия) меняется: это либо первый, либо второй чип, если смотреть против часовой стрелки.

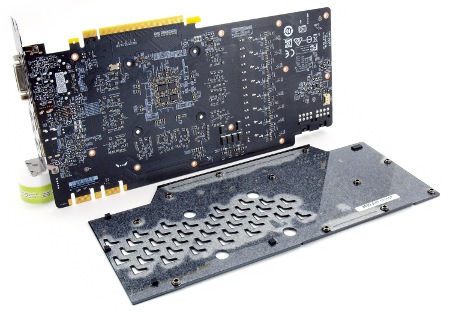

На видеокарте MSI используется «бэкплейт», который выполняет только основную задачу – создание необходимой жесткости конструкции. В отличие от других моделей, опорная пластина не соприкасается с печатной платой посредством термопрокладки.

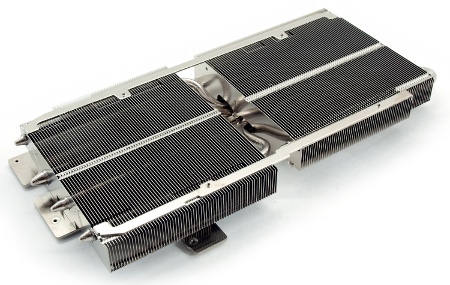

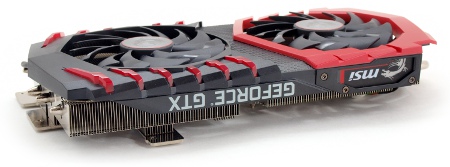

Охладитель представляет двухсекционный радиатор, набранный 143 алюминиевыми никелированными пластинами по формуле «74 + 69». Верхняя кромка снабжена двумя ребрами для крепления кожуха с вентиляторами.
