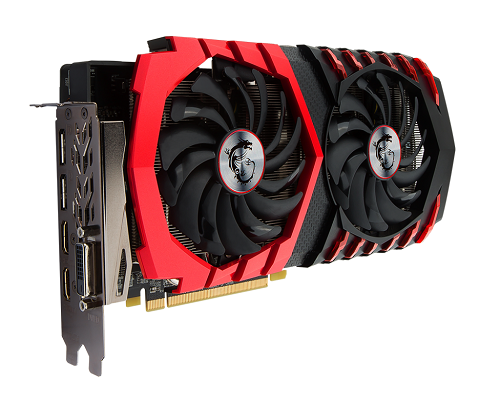

Обзор и тестирование видеокарты MSI Radeon RX 580 Gaming X 8G (страница 4)
реклама

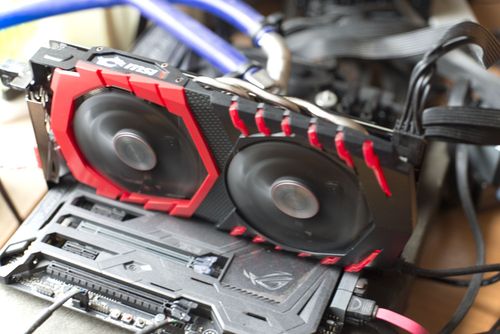

Тестовый стенд
Конфигурация:
- Материнская плата: ASUS Maximus IX Formula (Intel Z270, LGA 1151);
- Процессор: Intel Core i7-7700K 4500 МГц (100 МГц х 45);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 G.Skill 3333 МГц, 2 x 4 Гбайта, 17-18-18-38-1T;
- Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1500i Digital, 1500 Ватт.
Программное обеспечение:
- Операционная система: Microsoft Windows 10 x64.
реклама
Перечень контрольно-измерительных приборов и инструментов:
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 100 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Уровень потребления электричества в играх оценивался специальным приспособлением по обеим линиям 8 pin и шине PCI-e. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентиляторов достигали своего теоретического максимума, после чего данные заносились в таблицу.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Синяя линия – в режиме простоя;
- Красная линия – максимальная температура;
- Черная линия показывает уровень издаваемого шума при определенных оборотах вентилятора;
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 0% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
реклама
Все видеокарты тестировались с заводскими частотами.
Температуры графического ядра и обороты вентилятора/ов.
Краткие итоги
Режим работы |
вентиляторов, об/мин |
шума, дБА |
GPU, °C |
VRM, °C |
В простое |
|
|
|
|
Под нагрузкой |
|
|
|
|
Модель |
GPU / MEM, МГц |
GPU / MEM, МГц |
GPU / MEM, МГц |
MSI Radeon RX 580 Gaming X 8G |
|
|
|
Параметр |
значение |
значение |
значение |
Напряжение GPU, В |
|
|
|
Энергопотребление, Вт |
|
|
|
