Система охлаждения

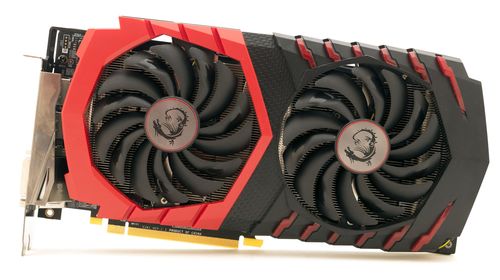

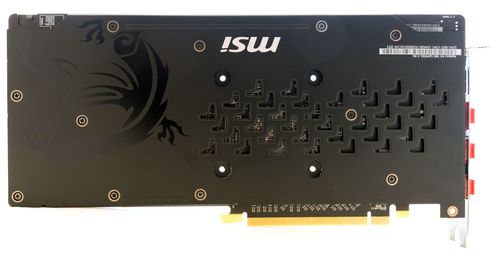

MSI использует для охлаждения пара 95мм вентиляторов с режимом полной остановки в простое. С обратной стороны установлена декоративная платина. Наконец то инженеры сделали отверстия в ней для отвода тепла, а то получается все предыдущие версии тупо ухудшали теплоотвод от печатной платы с обратной стороны.

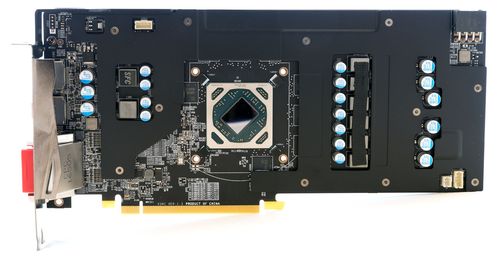

Под радиатором расположен бутерброд из двух пластин. Спереди она охлаждает модули памяти и цепи питания. Термопрокладки контактируют не только с мосфетами, но и с шим-контроллерами. Чтобы радиатор не бил по катушкам на них положили толстую прокладку. Между прочим, по углам ГП так же приклеены маленькие кусочки. Задняя пластина привинчивается к передней во многих точках, что исключает перекос или неравномерное стягивание.
реклама

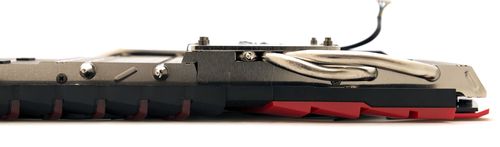

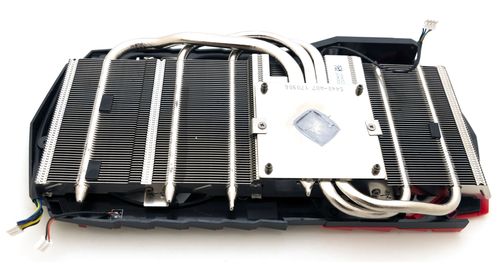

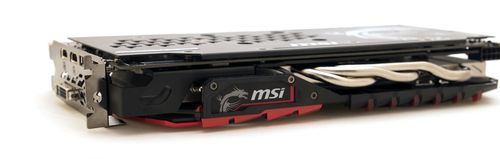

Основной радиатор состоит из 3 тепловых трубок и часто стоящих ребер.

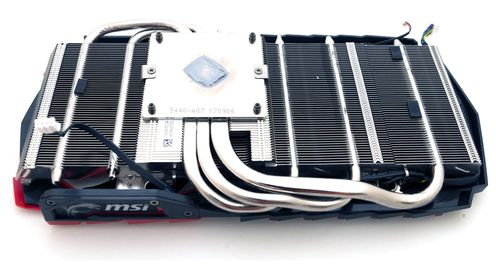

В основании установлена распределяющая пластина, прямого контакта ГП и тепловых трубок нет.

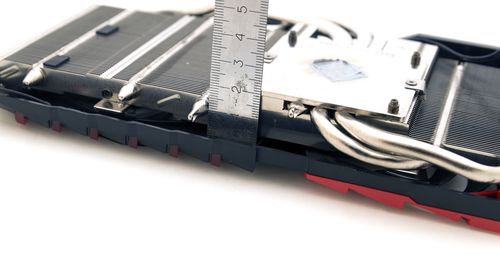

Увы, на мой взгляд площадь радиатора для почти 200 ватт тепловыделения могла бы быть и побольше.
Увеличенные размеры радиатора можно найти в двух топовых видеокартах MSI.
