Обзор и тестирование материнской платы MSI Z270 SLI Plus (страница 3)
реклама
Первые два полноразмерных порта PCI-E берут свое начало от процессора и могут работать по формулам 16+0 и 8+8. Для деления шестнадцати процессорных линий PCI-Express на два слота используется четыре микросхемы-свитча ASMedia ASM1480:
Третий полноразмерный слот берет свое начало от набора системной логики Intel Z270.

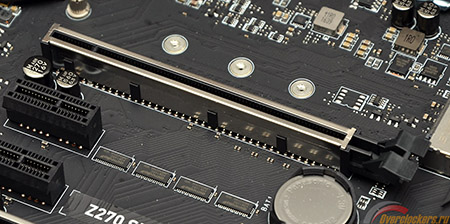

Отмечу, что, как и в случае с более дорогими материнскими платами, слоты PCI-Express, берущие свое начало от процессора, дополнительно усилены металлическими вставками:
реклама
Это должно обеспечить неплохую механическую прочность разъемов, что не помешает при установке монструозных графических адаптеров.

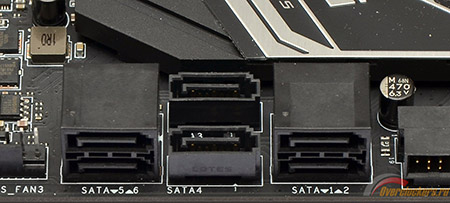

Расположение портов SATA классическое, у правого края материнской платы:
Всего в распоряжении пользователя находится шесть портов SATA, все шесть поддерживают режим работы 6 Гбит/с. Порадовала грамотность расположения портов: четыре под углом и два прямых, что позволяет облегчить доступ к портам, когда их задействовано много.

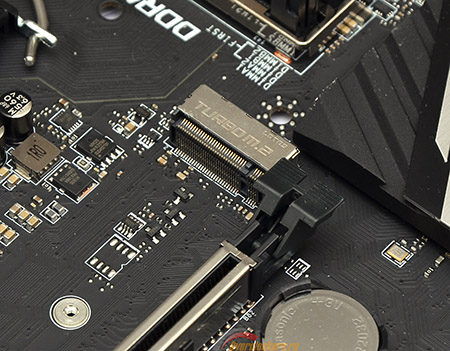

Помимо портов SATA, для подключения накопителей на плате распаяно два разъема M.2, один расположен над верхним графическим портом:
реклама

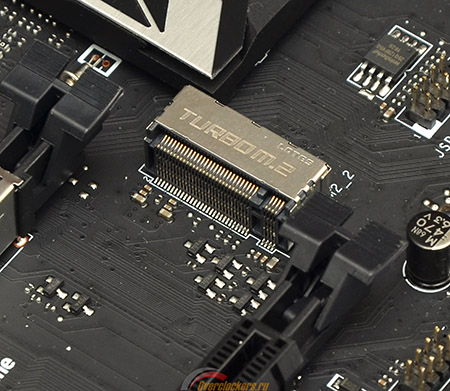

Данный разъем поддерживает накопители форм-факторов 2242, 2260, 2280 и 22110. Место для второго нашлось между вторым и третьим полноразмерными портами PCI-Express:
Он поддерживает накопители форм-факторов 2242, 2260 и 2280. Оба M.2 разъема могут работать как в режиме PCI-Express, так и в режиме SATA.

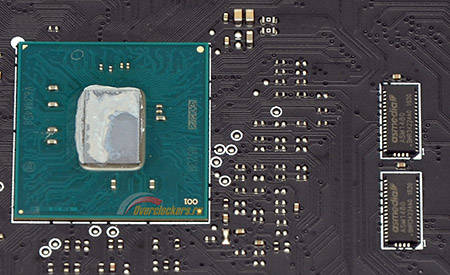

Каких-либо дополнительных контроллеров не применяется, все ресурсы обеспечиваются набором системной логики Intel Z270 и микросхемами-свитчами ASMedia ASM1480:

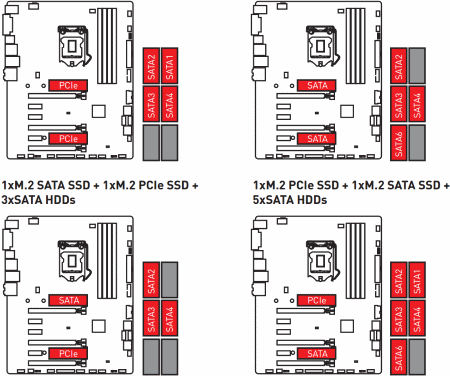

Перечень возможных конфигураций задействования интерфейсов хорошо проиллюстрирован на изображениях в руководстве пользователя:

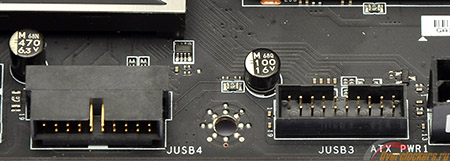

Среди дополнительных интерфейсов можно отметить расположенную неподалеку от портов SATA пару колодок USB 3.0:

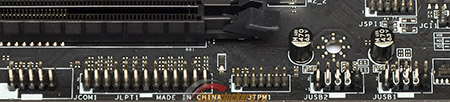

Как и в случае с портами SATA, порты USB 3.0 реализованы силами набора системной логики. Остальные интерфейсы сконцентрированы вдоль нижнего края печатной платы:
Помимо пары колодок для подключения портов USB 2.0, нельзя не отметить наличие таких редких интерфейсов, как LPT и COM, что может стать конкурентным преимуществом материнской платы.

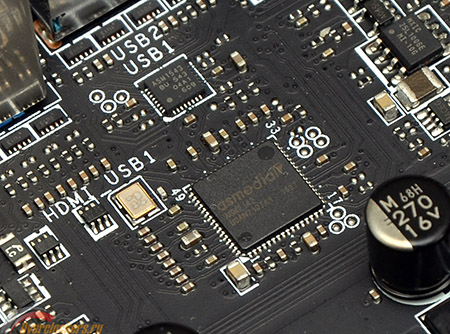

Из дополнительных контроллеров, расширяющих функциональность модели MSI, можно отметить находящиеся у интерфейсной панели ASMedia ASM2142/ASM1543:
реклама
Данные контроллеры отвечают за работу двух портов USB 3.1 (один Type-A и один Type-C), расположенных на интерфейсной панели.

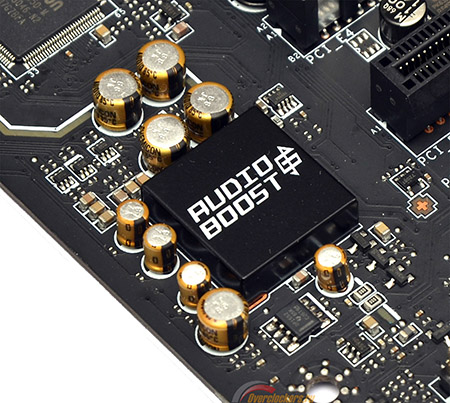

Звуковой тракт разместился в левом нижнем углу материнской платы:
Здесь находится накрытый дополнительным кожухом кодек Realtek ALC1220, а также микросхема усилителя для наушников Texas Instruments OPA1652.
