Обзор и тестирование материнской платы MSI Z270 SLI Plus (страница 2)

Дизайн и особенности платы

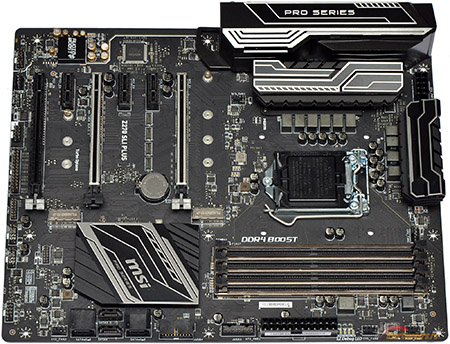

Размеры MSI Z270 SLI Plus – 305 х 244 мм, что соответствует полноразмерному форм-фактору ATX.

При беглом осмотре материнской платы трудно к чему-либо придраться, все находится на своих местах, расположение основных элементов классическое, а радиаторы системы охлаждения позволяют надеяться на хороший температурный режим. Для модели стоимостью $150 весьма и весьма неплохо.

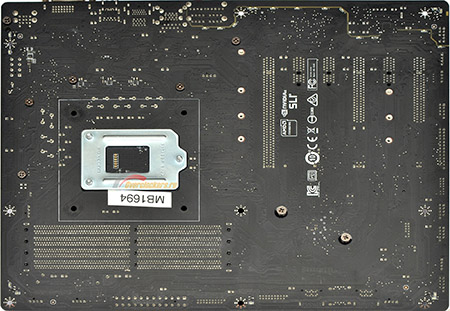

По фотографии обратной стороны платы можно отметить, что для всех трех радиаторов системы охлаждения используется винтовое крепление, на этом производитель экономить не стал.

Помимо крепления радиаторов, с обратной стороны системной платы присутствует пара винтов, удерживающих декоративный пластмассовый кожух, который накрывает левую часть платы в области интерфейсной панели. После откручивания винтов с обратной стороны платы этот кожух легко снимается:

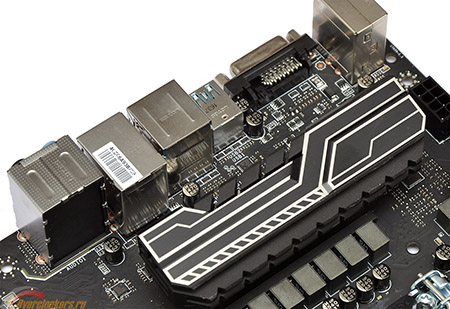

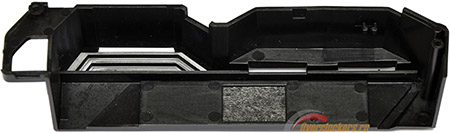

Перед нами обычный кусок пластика, несущий сугубо декоративную функцию. Взглянем на материнскую плату без данного кожуха:

На мой взгляд, мало что изменилось, и как по мне – лучше бы экономили на этом, чем на комплекте поставки.

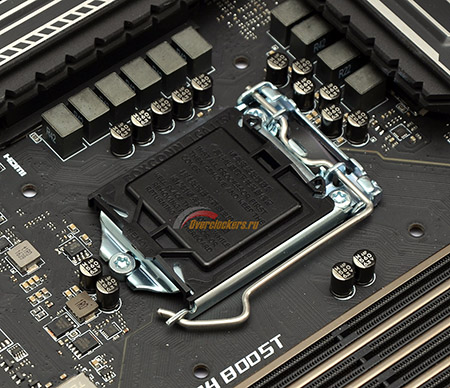

Пространство вокруг процессорного разъема весьма свободно:

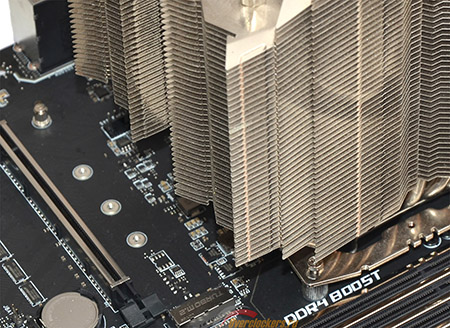

Радиаторы преобразователей питания удалены на достаточное расстояние от процессорного разъема, конфликтов с установкой крупных процессорных кулеров возникнуть не должно. Результат примерки «Серебряной стрелы»:

Верхний графический порт находится на высоте второго слота расширения (первый у материнской платы не задействован), поэтому конфликта графического адаптера и процессорного кулера не возникает, между ними остается достаточно свободного пространства.

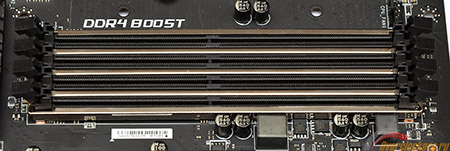

Под память стандарта DDR4 распаяно четыре слота, которые оборудованы защелками с обеих сторон:

С учетом того, что верхний графический порт расположен на высоте второго слота расширения и по высоте не конфликтует со слотами оперативной памяти, применение защелок с обеих сторон – грамотное решение, ибо способствует лучшей фиксации модулей.

Производителем заявлены режимы работы DDR4 3800(OC), 3600(OC), 3200(OC), 3000(OC), 2800(OC), 2600(OC), 2400 и 2133 МГц. Список частот, доступный в BIOS материнской платы: 800, 900, 933, 1000, 1066, 1100, 1200, 1300, 1333, 1400, 1466, 1500, 1600, 1700, 1733, 1800, 1866, 1900, 2000, 2100, 2133, 2200, 2266, 2300, 2400, 2500, 2533, 2600, 2666, 2700, 2800, 2900, 2933, 3000, 3066, 3100, 3200, 3333, 3466, 3600, 3733, 3866, 4000, 4133 МГц.

Максимальный объем памяти в 64 Гбайта говорит о поддержке платой модулей памяти объемом 16 Гбайт. Для активации режима Dual Channel необходимо устанавливать планки памяти через один: либо в слоты 1/3, либо в слоты 2/4. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать 2/4. При использовании одной планки рекомендуется установить ее во второй слот.

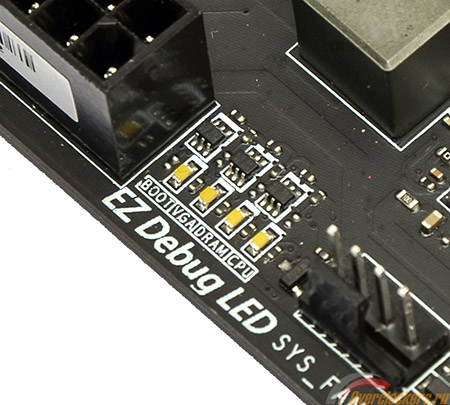

Недалеко от слотов оперативной памяти нашлось место для группы светодиодов индикации:

Конечно, полноценно заменить индикатор POST-кодов данные светодиоды не смогут, но это лучше, чем ничего, и может дать некоторую информацию в случае проблем со стартом системы.

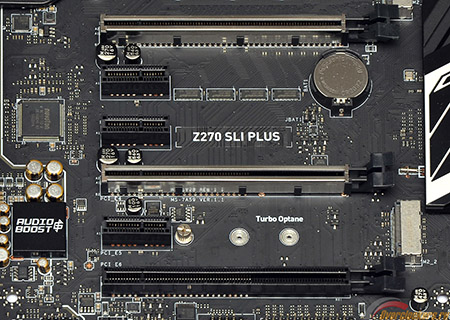

Конфигурация слотов расширения:

Слоты сверху вниз:

• --пустое пространство--
• PCI-E 3.0 X16/8;
• PCI-E 3.0 X1;
• PCI-E 3.0 X1;
• PCI-E 3.0 X8/0;
• PCI-E 3.0 X1;
• PCI-E 3.0 X4.

Конфигурация разъемов весьма грамотна и в похожем виде используется на многих материнских платах. Основной графический порт расположен на высоте второго слота расширения, что позволяет не беспокоиться о совместимости платы с крупными процессорными системами охлаждения, а второй графический порт находится на достаточном удалении от первого, чтобы собрать Multi-GPU систему из «горячих» видеокарт.

Единственное замечание: обычно производители задействуют верхний слот расширения в качестве порта X1, в то время как здесь это место пустует и зарезервировано под возможное размещение длинных M.2 накопителей форм-фактора 22110.
