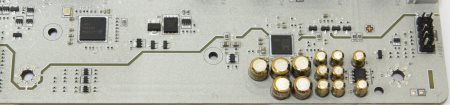

В левом нижнем углу распаяна колодка для подключения передней аудиопанели. Практически всю левую часть занимает аудиокодек. Декоративную пластиковую панель мы сняли и теперь его видно.

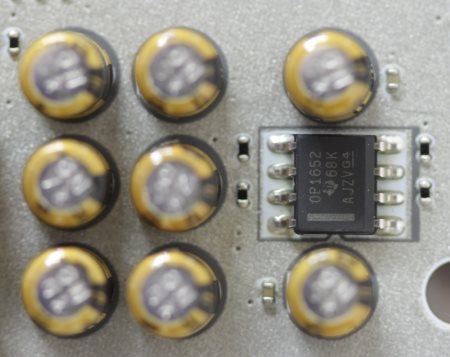

Он традиционно разграничен с основной печатной платой полосой без слоев металлизации. Конечно же с обратной стороны она просвечивается белыми светодиодами. Что еще мы тут можем увидеть? Специальные звуковые конденсаторы и операционный усилитель Texas Instruments OPA1652.

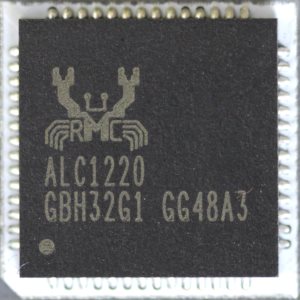

Звуковой кодек представлен микросхемой Realtek ALC1220.
реклама

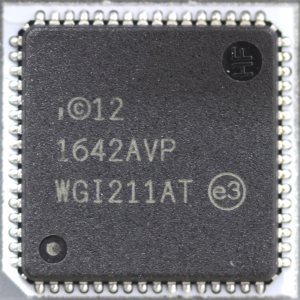

Выше по левому краю находится микросхема гигабитного сетевого контроллера Intel I211-AT.

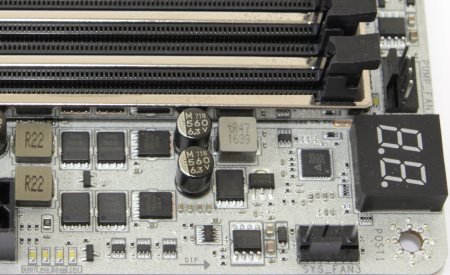

В правом верхнем углу расположен сдвоенный семисегментный индикатор POST кодов, отображающих процесс загрузки и инициализации.

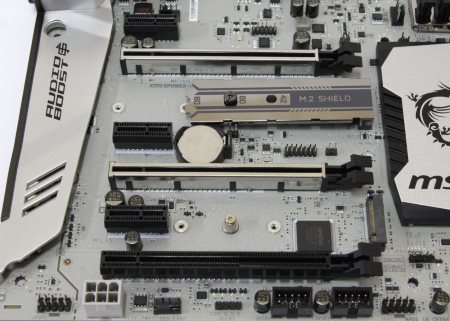

На плате расположено шесть слотов расширения: три PCI-e x1 и три PCI-e x16.
Верхние слоты PCI-e x16 обрамляются специальным стальным экраном, который призван их защитить. Нижний слот PCI-e x16 аппаратно ограничен до x4 Gen2, поскольку обеспечивается чипсетом. Из мультиграфических технологий поддерживаются как SLI так и CrossFire.
реклама
Лично мне нравится такое расположение слотов, поскольку можно установить два видеодаптера с трехслотовой системой охлаждения. Кроме этого сверху остается один PCI-e x1, в который можно установить дискретный звуковой адаптер или дополнительный контроллер.
Немного выше PCI-e x16 спрятался контроллер ввода/вывода и системного мониторинга Nuvoton NCT6795D.

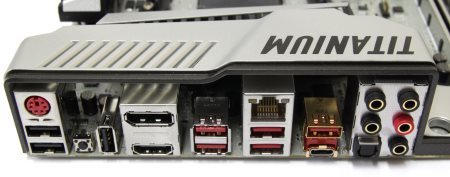

На задней панели расположились следующие интерфейсы.
- Один разъем USB 3.1 Type-A;
- Один разъем USB 3.1 Type-С;
- Четыре разъема USB 3.0;
- Три разъема USB 2.0;
- Один видеовыход HDMI 2.0;
- Один видеовыход DisplayPort;
- Один разъем PS/2 для подключения мышки или клавиатуры;
- Один гигабитный сетевой разъем RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Кнопка ClrCMOS.
Технические характеристики MSI X370 XPower Gaming Titanium
Поддерживаемые процессоры | AMD Ryzen (Socket AM4 / PGA 1331) |
Системная шина, частота | Infinity Fabric (256 бит FDx / DDR4 2133 МГц) |
Системная логика | AMD X370 |
Оперативная память | 4 x 288-pin DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте 1866, 2133, 2400, (2667, 2933, 3200 (разгон)) МГц |
Слоты расширения | 2 - PCI-e x16 Gen3 (x8+x8); 1 - PCI-e x16 Gen2 (x4); 3 - PCI-e x1 Gen2 |
Поддержка Multi-GPU | CrossFireX, SLI |
Поддержка SATA/RAID | 6 x SATA 6.0 Гбит/с портов – AMD X370; RAID 0, 1, 0+1; 1 x U.2 порт – (AMD Ryzen PCI-e x4 Gen3); 1 x Ultra M.2 порт - (AMD Ryzen PCI-e x4 Gen3); 1 x M.2 порт –PCI-e x4 Gen2 (AMD X370); Возможно использовать U.2 или Ultra M.2 порт |
Поддержка M.2 SATA/PCI-e | Да/Да |
Сеть | 1 х Intel I211-AT |
Аудио | Realtek ALC1220 – 8-канальный HD аудиокодек |
USB 2.0 | 7 x USB 2.0 (AMD X370) |
USB 3.0 | 4 x USB 3.0 (AMD X370); 4 x USB 3.0 (AMD Ryzen) |
USB 3.1 | 2 x USB 3.1 (ASMedia ASM2142); 1 x USB 3.1 (AMD X370) |
Системный мониторинг | Nuvoton NCT6795D |
Питание материнской платы | ATX 24 pin, 4 + 8 pin ATX 12V |
Разъемы и кнопки задней панели | 2 x USB 3.1; 4 х USB 3.0; 3 х USB 3.0; 1 х PS/2 мышь или клавиатура; 1 x RJ45; 1 x HDMI 2.0; 1 x Display Port; 5 x 3.5 мм Jack; 1 х Optical S/PDIF Out; 1 x ClrCMOS |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX |
Возможности BIOS
Если что-то и поменялось в меню BIOS, то это лишь оформление, несмотря на то, что теперь прошивка именуется как MSI Click BIOS 5.
К слову, при выходе появляется список внесенных изменений, это очень удобная функция и хорошо, что ее внедрили. В остальном все можно выразить несколькими словами: просто, удобно, понятно, функционально.
