XFX GeForce 8800 Ultra Extreme – крупным планом
Поскольку статья посвящена первому поколению графических процессоров Nvidia с унифицированной шейдерной архитектурой, рассмотрим подробнее самую быструю видеокарту на основе GPU G80.

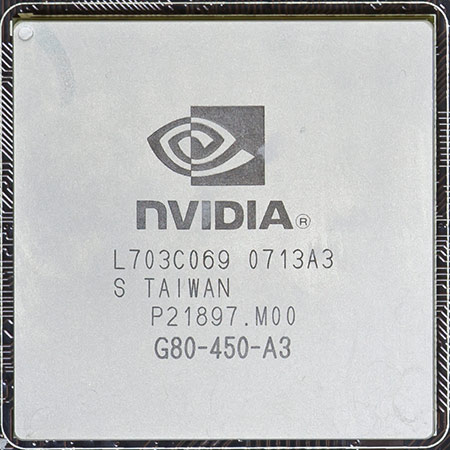

Начнем с самого графического процессора. Как следует из надписей на теплораспределительной крышке, GPU данной видеокарты имеет безальтернативную для 8800 Ultra ревизию A3 и произведен на 13-й неделе 2007 года. В сравнении с применявшимся на большинстве видеокарт GeForce 8800 GTX, 8800 GTS 640MB и 8800 GTS 320MB графическим процессором G80 ревизии A2 новинка обладала улучшенным частотным потенциалом.
Это было связано не только с совершенствованием технологии производства 90 нм кристаллов, но и с увеличением напряжения питания ядра – 1.35 В для 8800 Ultra против 1.30 В для 8800 GTX. Под нагрузкой напряжение питания ядра на обеих моделях проседало на 0.06-0.08 В, что негативно сказывалось на разгоне, поэтому некоторые владельцы прибегали к вольтмоду своих видеокарт.
реклама
Повышение напряжения питания и рабочих частот графического процессора привело к увеличению энергопотребления и тепловыделения в сравнении с 8800 GTX, поэтому 8800 Ultra получила более эффективную систему охлаждения.
Так, в одном из обзоров, видеокарта 8800 Ultra с системой охлаждения 8800 GTX смогла разогнаться всего до 675/2150 МГц, тогда как с родной системой охлаждения частоты при оверклокинге достигали 705/2450 МГц.
Медное основание радиатора СО 8800 Ultra связано с алюминиевыми радиаторами парой тепловых трубок, а для передачи тепла от микросхем памяти, стабилизаторов напряжения и чипа NVIO служат толстые термопрокладки из армированного сеткой густого термоинтерфейса.
Об эффективности такого решения по сравнению с обычной термопастой или распространенными сейчас термопрокладками на основе силикона можно лишь догадываться.
реклама
Особенностью 8800 Ultra стало то, что система охлаждения выступала за пределы печатной платы примерно на два сантиметра. Смещение турбины от центра к краю позволило захватывать ей холодный воздух над видеокартой, что способствовало улучшению воздухообмена.
С лицевой стороны печатной платы расположены двенадцать микросхем памяти GDDR3 производства Samsung с маркировкой K4J52324QE–BJ08, время выборки для которых составляет 0.8 нс. По спецификации, номинальная эффективная частота такой памяти составляет 2500 МГц при напряжении предположительно 1.9 В (спецификацию на память со временем доступа именно 0.8 нс найти не удалось), однако в целях снижения энергопотребления и температуры память на 8800 Ultra работает на пониженном до 1.8 В напряжении.
GeForce 8800 GTX с уровнем TDP 155 Вт стала первой видеокартой, требующей подключения двух разъемов дополнительного питания 6 pin. В случае 8800 Ultra величина TDP возросла до 171 Вт, и вопрос качественного питания для новой видеокарты стал еще актуальнее. Причем, как можно заметить, печатная плата предусматривает даже установку комбинации разъемов дополнительного питания 6 + 8 pin. Система питания – четырехфазная, контроллер Primarion PX3540 расположен с обратной стороны печатной платы.
Графический процессор G80 оказался столь большим и мощным, что в нем не нашлось места для RAMDAC – за вывод изображения на все интерфейсы отвечает дополнительный чип NVIO, расположенный возле разъемов DVI. Благо длинная печатная плата (целых 270 мм) легко позволила его туда поместить.

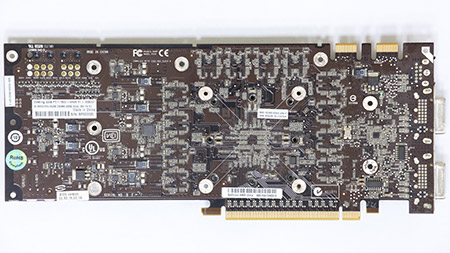

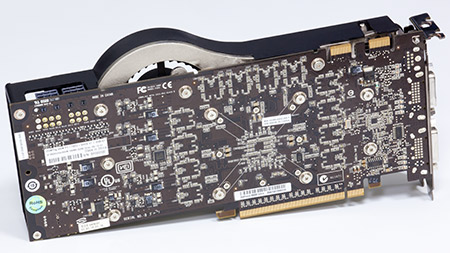

Обратная сторона печатной платы плотно усеяна мелкими SMD-элементами, которые каждый раз, делая какие-то манипуляции с видеокартой, я опасался повредить. В то время еще не догадались защищать печатную плату дорогих видеокарт от повреждений при помощи специальной пластины.
Единственное, что говорит нам о том, что данная видеокарта не является обычной 8800 Ultra – это наклейка с лаконичной маркировкой «GF 8800Ultra 650M 768MB DDR3», во всем остальном Extreme версия, выпущенная XFX, ничем не отличается от своих полностью референсных собратьев. Видеокарта содержит специальную маркировку XFX: PV-T80U-SHE9 V1.1, согласно которой частоты работы составляют 648/1620/2214 МГц, как ранее уже было отмечено. И ведь нельзя сказать, что это самая быстрая 8800 Ultra, у той же XFX существовал еще вариант 8800 Ultra XXX (код PV-T80U-SHD9) с частотами работы 675/1667/2300 МГц!
Источником многих бед, о которых ранее уже упоминалось, является другая любопытная наклейка – «RoHS Compliant», означающая, что для производства видеокарты использовался тот самый бессвинцовый припой.

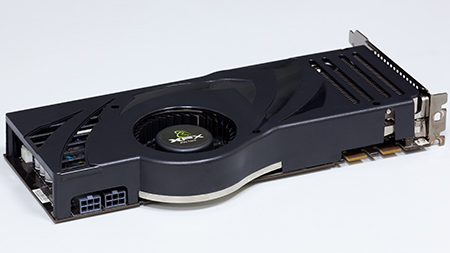

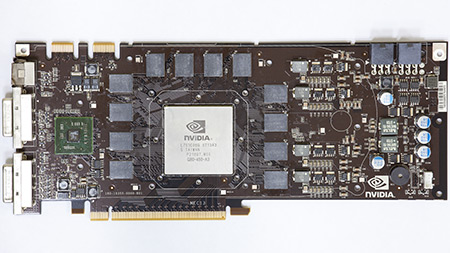

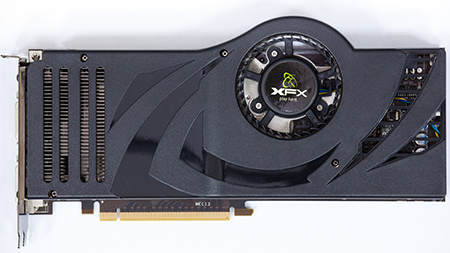

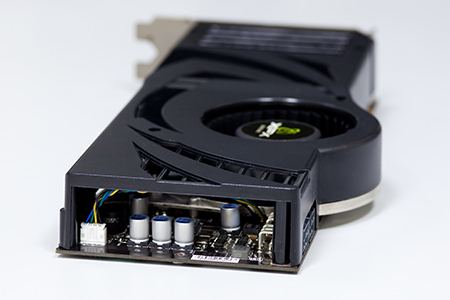

Перед тем как перейти к следующему разделу, предлагаю вашему вниманию еще несколько фотографий GeForce 8800 Ultra, не нуждающихся в комментариях.
