Дизайн и особенности платы

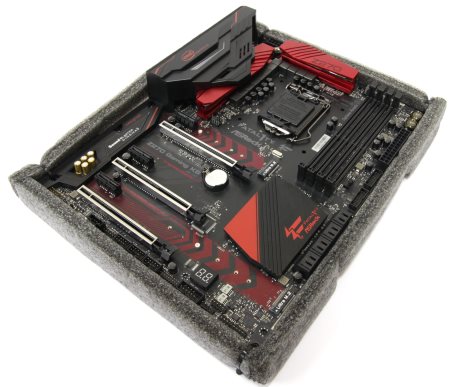

Посмотрим на материнскую плату, пока она еще лежит на своем мягком лотке. Можно заметить, что по углам модель крепится пластиковыми стяжками непосредственно в монтажные отверстия.

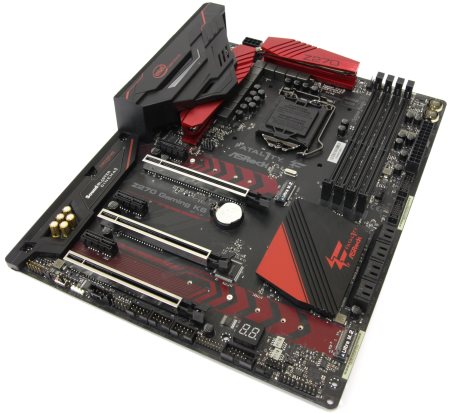

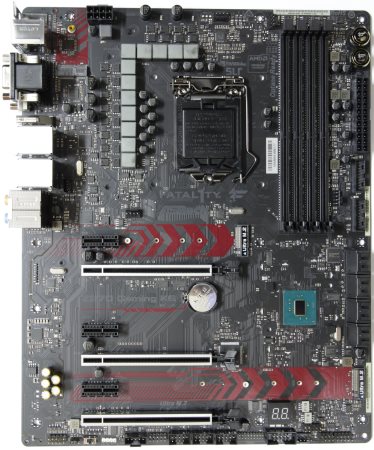

Перед нами полноразмерная системная плата формата ATX. Габариты ее классические и составляют 305 х 244 мм.
реклама

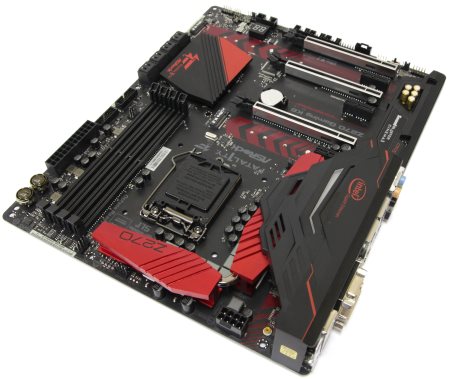

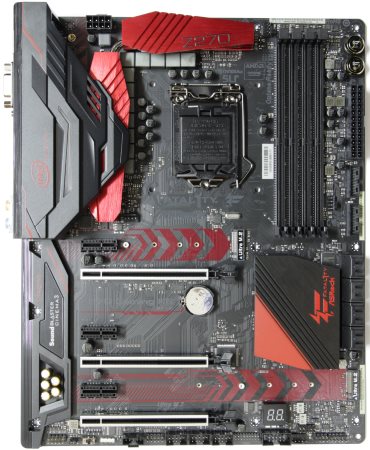

Красно-черная расцветка смотрится привычно. Да и к пластиковой панели с левой стороны мы уже привыкли.
Бросаются в глаза обрамленные сталью слоты PCI-e x16, но таким новшеством нас тоже не удивить, поскольку они встречались еще в прошлом поколении системных плат. Можно отметить красную краску на верхнем слое в местах, где устанавливаются накопители M.2.
Все надписи на печатной плате сделаны бледным серым цветом. Смотрится это красиво, а вот когда захочешь что-то прочитать, начинаются сложности.
Пластиковый кожух справа делает новинку более симпатичной и обеспечивает дополнительную жесткость. Это как нельзя кстати, поскольку материнская плата гнется и с ней нужно действовать аккуратно.

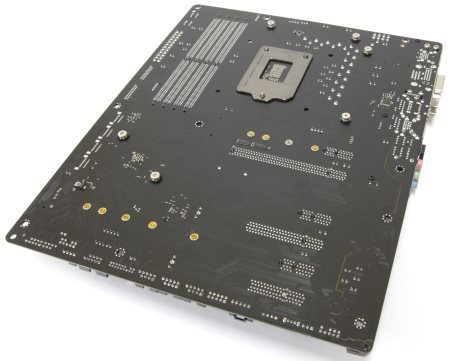

Поверхность печатной платы черная матовая. С обратной стороны элементы практически отсутствуют, поскольку все разместилось спереди.
реклама

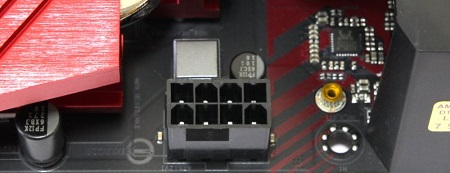

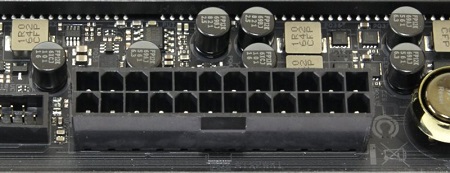

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.
Эта формула уже привычная и подразумевает, что пользователь уже обзавелся соответствующим блоком питания. Какой минимум? Мне кажется, что это 450-500 Вт, хотя разогнанную систему с одиночной видеокартой дешевый БП на 450 Вт не вытянул.

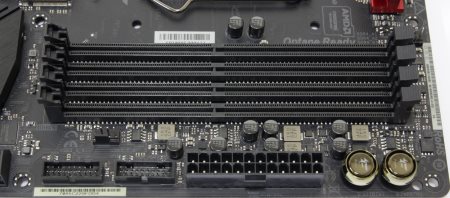

Для модулей памяти типа DDR4 предусмотрено четыре слота черного цвета. Опытные пользователи быстро поймут, куда нужно в первую очередь ставить планки, а вот новичкам придется туго.
Подписи есть, но их очень плохо видно. Мне кажется, что пора перестать делать акцент на внешнем виде и повернуться к пользователю лицом, выделив слоты другим цветом. Если б здесь одни слоты были черные, а другие темно-серые, то это никак принципиально не ухудшило внешнего вида, а информативности бы прибавилось.
Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 (2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 / 3866 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать. Максимально допустимый объем 64 Гбайт достигается путем установки четырех модулей по 16 Гбайт. Такие планки уже не редкость и свободно продаются, правда, цена на них кусается.

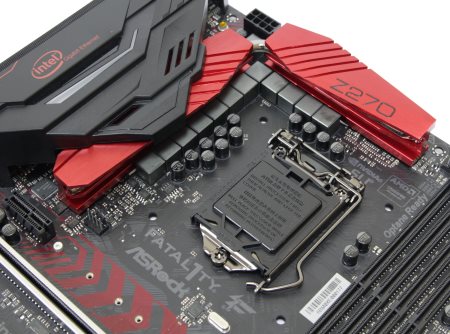

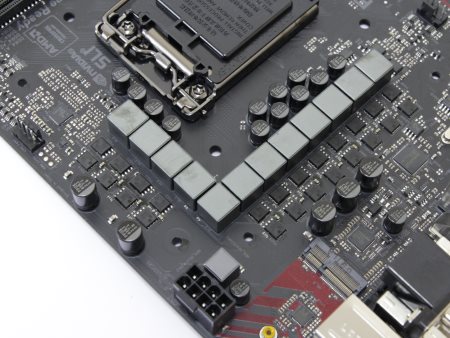

Питание процессора выполнено по двенадцатифазной схеме, которые получены путем удвоения.

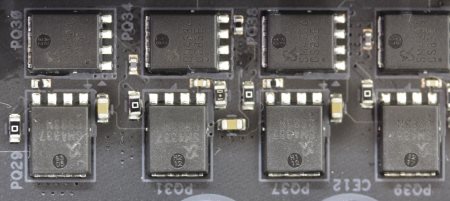

На каждую фазу приходится пара транзисторов SinoPower SM4336 и SM4337 и по одной супер ферритовой катушке индуктивности.
реклама

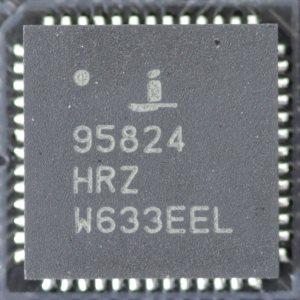

В качестве основного ШИМ-контроллера здесь можно обнаружить микросхему Intersil ISL95824, которая обеспечивает 4+2 фазы.
Конденсаторы капсульные твердотельные. Они распаяны ближе всего к сокету.

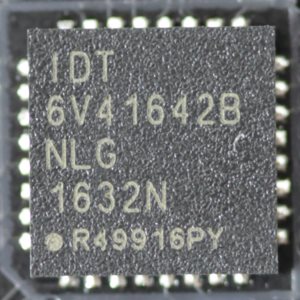

По центру платы находится контроллер тактовой частоты IDT 6v41642BNLG, который является частью технологии ASRock Hyper BCLK Engine II.
