Тепло от транзисторов должны отводить два радиатора. Однако прежде чем их демонтировать, нужно снять пластиковый кожух слева.
Он крепится при помощи четырех маленьких винтов с обратной стороны. В нем предусмотрены специальные отверстия для того, чтобы обойти высокие элементы на плате.
реклама

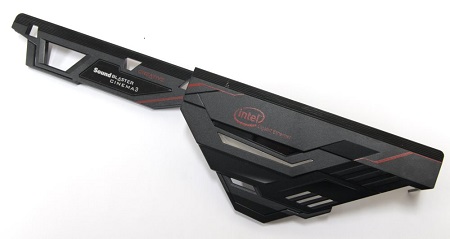

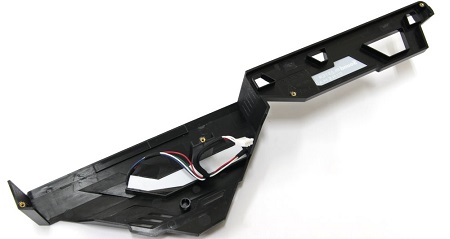

В области звукового кодека предусмотрено полупрозрачное пластиковое окно с надписью Creative Sound Blaster Cinema 3. В другой части кожуха расположена группа RGB светодиодов. Здесь же мы видим кабель, которым они подключаются к специальному разъему на плате.

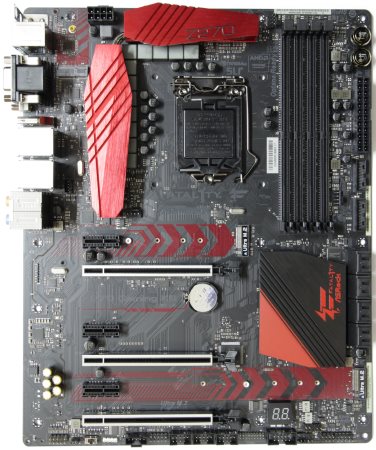

После снятия этой панели плата выглядит менее симпатично.
Зато теперь можно добраться до радиаторов. Оба изготовлены из алюминиевого сплава и окрашены в красный цвет.
реклама

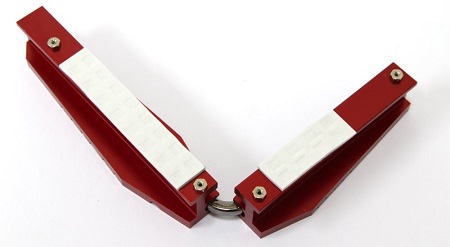

Кроме того, они соединяются друг с другом тепловой трубкой диаметром 6 мм, которая проходит через специальные канавки в радиаторах. В качестве термоинтерфейса используется терморезинка белого цвета. Крепление осуществляется при помощи четырех подпружиненных винтов с обратной стороны.

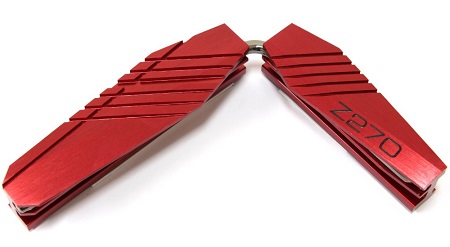

На верхнем радиаторе можно заметить надпись с обозначением чипсета. Оребрение слабое, но даже при работе системы в разгоне они остаются теплыми, но не горячими. Еще один радиатор отводит тепло от чипсета.

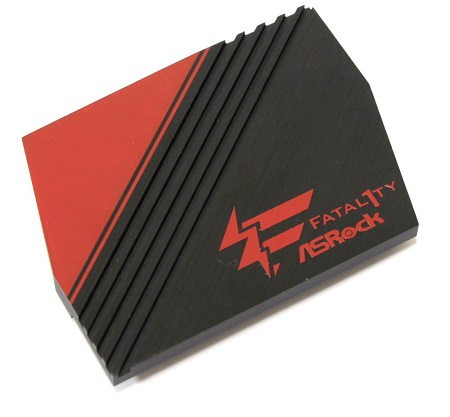

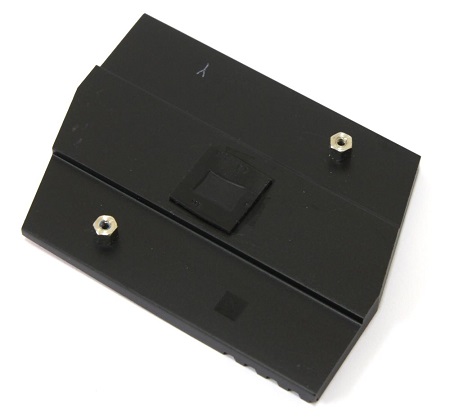

Он также изготовлен из алюминиевого сплава, но на этот раз окрашен в черный цвет. Сверху есть красная декоративная вставка и надписи ASRock и Fatal1ty. В качестве термоинтерфейса здесь можно обнаружить квадратную терморезинку черного цвета толщиной около 1 мм.
Крепление осуществляется при помощи двух подпружиненных винтов с обратной стороны. А для защиты от перекоса предусмотрены две специальные подушки из мягкого материала, но приклеены они к самой плате.

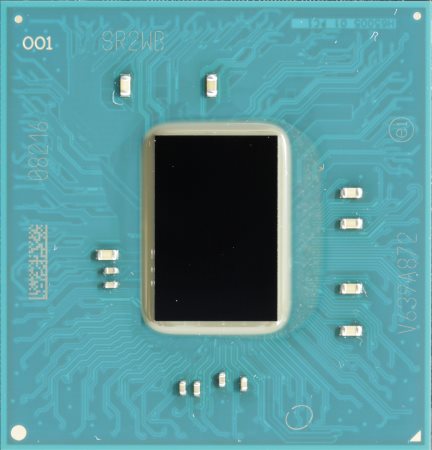

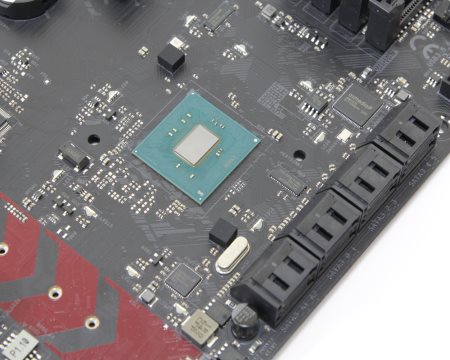

Здесь же мы можем увидеть еще один массив RGB светодиодов по периметру места расположения радиатора. А вот и сам набор логики Intel Z270.
Ни для кого не является секретом то, что на самом деле Intel Z270, H270 и B250 – это братья-близнецы, но с отличающейся функциональностью.
Что нового по сравнению с Intel Z170? Увеличилось максимальное количество линий HSIO c 26-ти до 30, которые пошли на дополнительные четыре линии PCI-e Gen 3. Добавилась поддержка технологии Intel Optane. Вот, по сути, и все. На мой взгляд, это очень скромно для присвоения очередного индекса.

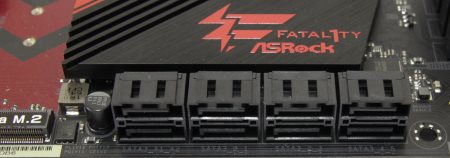

Что касается поддержки накопителей, то здесь интегрирован тот же контроллер на шесть портов SATA 6 Гбит/с. Производители материнских плат иногда расширяют возможности. Вот и здесь такая же ситуация. Вбок выведено восемь портов.
реклама

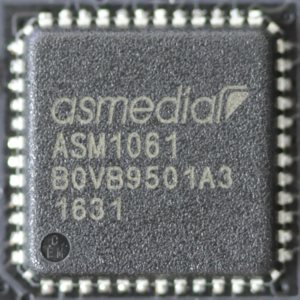

Два из них реализованы при помощи отдельного контроллера ASMedia ASM1061, который мы уже встречали много раз. Разумеется, есть поддержка различных режимов работы RAID.
Кроме того, на плате предусмотрено два разъема типа Ultra M.2. Они работают как в режиме SATA, так и PCI-e. Оба реализованы силами чипсета. Есть поддержка еще одного современного интерфейса USB 3.1.

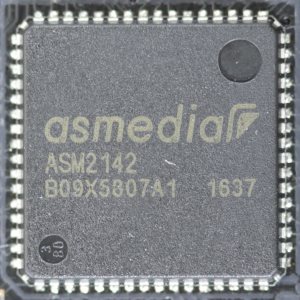

Два порта разных типов находятся на задней панели. На этот раз они реализованы при помощи отдельного контроллера ASMedia ASM2142, который распаян рядом.
Сохранена и поддержка шин USB предыдущих поколений. На задней панели расположились еще четыре порта USB 3.0.

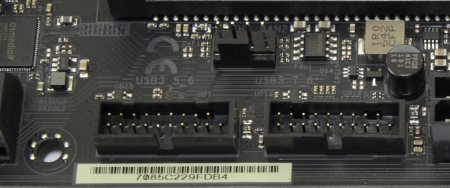

А еще четыре USB 3.0 реализованы двумя колодками. Они распаяны рядом c основным коннектором питания ATX.
