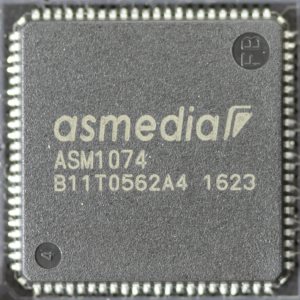

Рядом распаян хаб портов USB 3.0 в виде микросхемы ASMedia ASM1074.

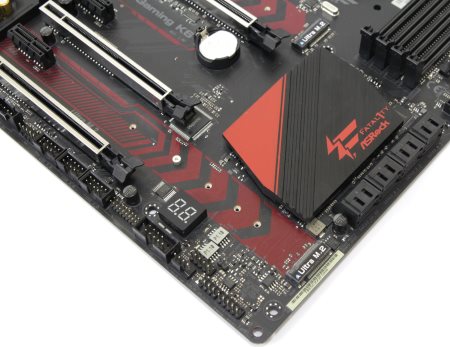

Еще три колодки USB 2.0 размещены по нижнему краю платы. Они должны обеспечить еще шесть портов USB 2.0.
В правом нижнем углу присутствует разъем для подключения кнопок и индикаторов корпуса.
реклама

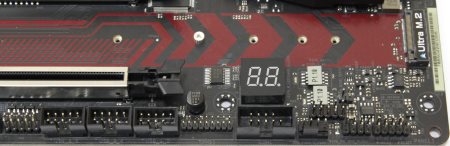

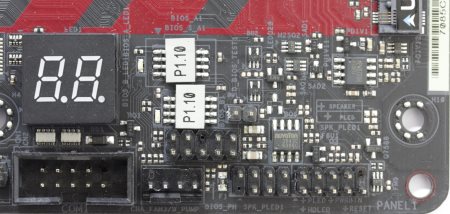

Рядом можно обнаружить две микросхемы BIOS и светодиоды, которые сигнализируют о том, какая в данный момент работает.
Еще здесь можно увидеть двойной семисегментный индикатор для отображения POST-кодов загрузки и инициализации, COM порт и коннектор вентилятора или помпы СЖО.
Левее по нижнему краю находится разъем для подключения TPM модуля и три колодки USB 2.0.
Далее мы видим два коннектора интерфейса Thunderbolt 3. Потом распаян небольшой разъем для подключения лент RGB LED.

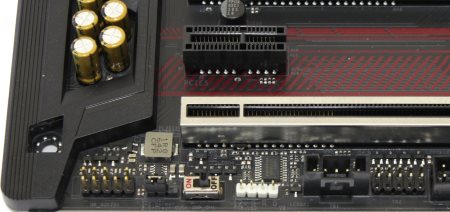

Слева разместились джампер ClrCMOS, переключатель XMP и разъем передней аудио-панели.
реклама

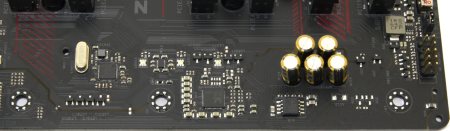

По левому краю установлен звуковой кодек, который закрыт декоративной пластиковой панелью, но ее мы уже сняли.

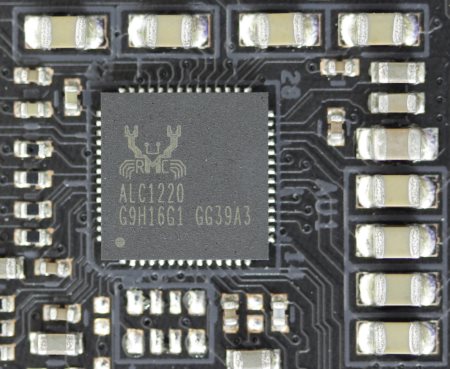

Звуковой кодек, хоть и называется Creative Sound Blaster Cinema 3, представлен микросхемой Realtek ALC1220.

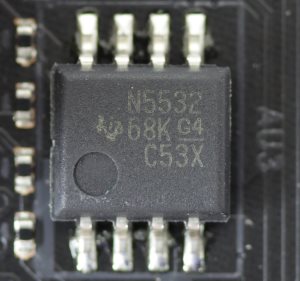

Рядом распаяно три RGB светодиода и чип операционного усилителя Texas Instruments N5532.

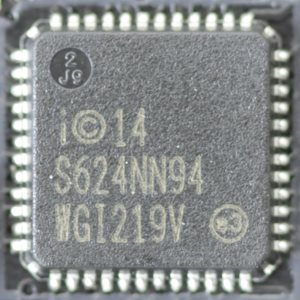

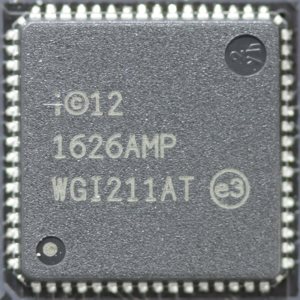

Выше по левому краю находятся микросхемы двух гигабитных сетевых контроллеров Intel I219-V и Intel I211-AT.

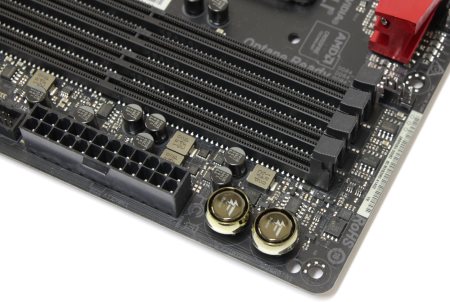

Соответственно на задней панели два порта RJ-45. Еще на плате есть две кнопки Power и Reset, которые располагаются в правом верхнем углу.

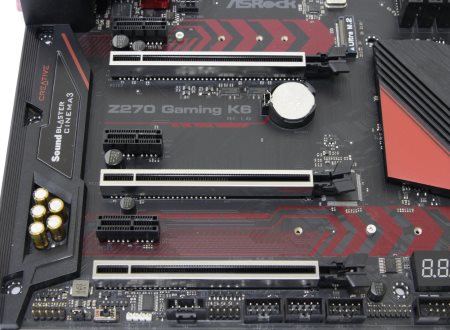

На материнской плате ASRock Fatal1ty Z270 Gaming K6 шесть слотов расширения: три PCI-e x1 и три PCI-e x16.
Первые с правого края не ограничены, а это значит, что можно устанавливать длинные платы расширения. Ведь теперь даже эти разъемы получают линии PCI-e третьего поколения от чипсета Intel Z270.
Слоты PCI-e x16 обрамляются специальным стальным экраном, который призван их защитить. Нижний слот PCI-e x16 аппаратно ограничен до x4 Gen3, поскольку обеспечивается чипсетом. Из мультиграфических технологий поддерживаются как SLI, так и CrossFire.
Лично мне нравится такое размещение слотов, поскольку можно установить два графических ускорителя с трехслотовой системой охлаждения. А сверху остается один PCI-e x1, в который можно установить дискретный звуковой адаптер или дополнительный контроллер.
реклама

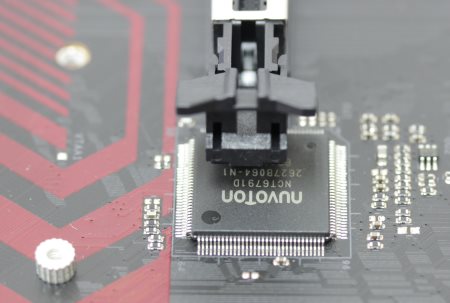

За защелкой второго сверху слота PCI-e x16 спрятался контроллер ввода/вывода и системного мониторинга Nuvoton NCT6791D.

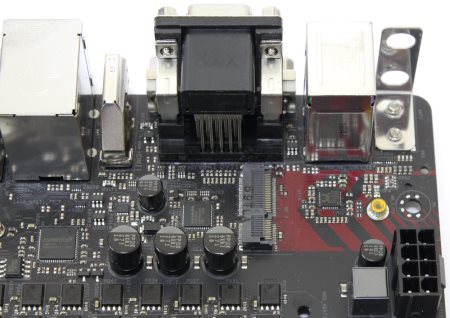

Модуля Wi-Fi нет, но для него предусмотрен специальный разъем M.2 (key E) для установки карт типа 2230.

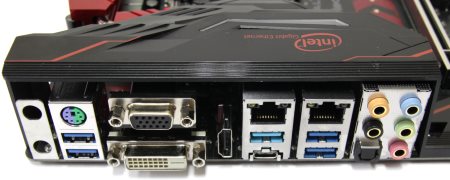

На задней панели расположились следующие интерфейсы.
- Один разъем USB 3.1 Type-A;
- Один разъем USB 3.1 Type-С;
- Четыре разъема USB 3.0;
- Один видеовыход HDMI;
- Один видеовыход DVI-D;
- Один видеовыход D-Sub;
- Один разъем PS/2 для подключения мышки или клавиатуры;
- Два гигабитных сетевых разъема RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
