Дизайн и особенности платы

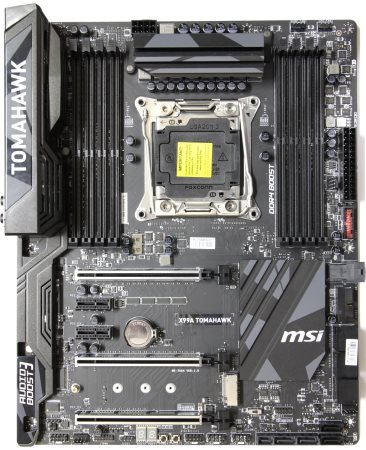

Перед нами полноразмерная материнская плата формата ATX. Сложно сделать что-то иное для данной платформы, поскольку тогда придется чем-то жертвовать. Габариты модели составляют 305 х 244 мм.

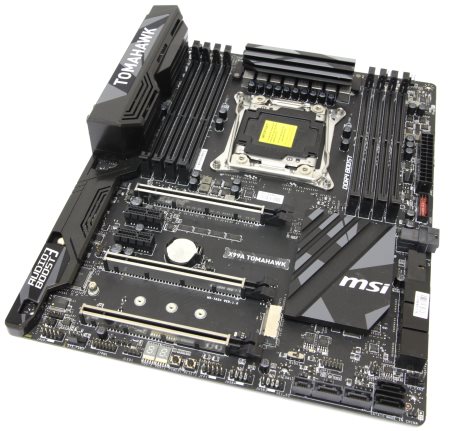

Я ожидал увидеть нечто схожее с дизайном упаковки, но в данном случае оформление выглядит совсем не по-военному. Использован нейтральный стиль, который отличается от обычных версий серии Gaming.
реклама
Здесь вы не встретите ни драконов, ни каких-либо красных элементов. Может даже показаться, что новинка смотрится скучно и простовато. Однако она выглядит классически, а значит универсально, и может вписаться в любой интерьер корпуса, поскольку в основном преобладает черный цвет.
С обратной стороны элементов практически нет, поскольку основная их часть разместилась спереди. Что интересного мы можем здесь увидеть? Как раз те самые светодиоды, которые просвечивают полосу разграничения звукового кодека.
Печатная плата восьмислойная и практически не гнется. Качество изготовления на высоком уровне, все распаяно ровно и чисто.

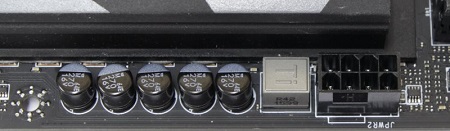

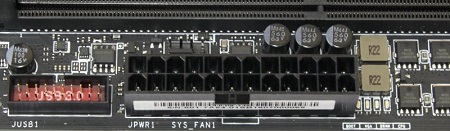

Питание на материнскую плату подается через основной и дополнительный коннекторы питания ATX по схеме 24+8.
реклама
Можно смело сказать, что подобное сочетание – необходимый минимум для данной платформы.

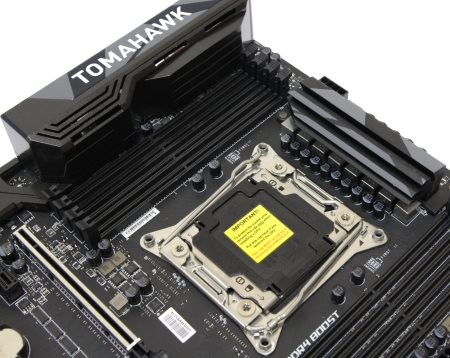

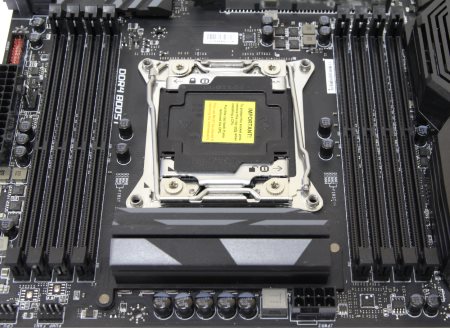

Для установки модулей памяти типа DDR4 предусмотрено восемь слотов черного цвета. Ближе к процессорному разъему присутствуют надписи с порядком установки. Сверху у слотов находятся защелки, а снизу фиксаторы, чтобы не возникало проблем с заменой модулей при установленной видеокарте.
Производителем заявлены следующие режимы работы памяти DDR4: 2133, (2400, 2666, 2800, 2933, 3000, 3200, 3333 (разгон)) МГц со штатным напряжением 1.2 В. Согласно спецификации, максимальный объем ОЗУ может достигать 128 Гбайт, а для процессоров Xeon он составляет 256 Гбайт, причем даже с коррекцией ошибок ECC.

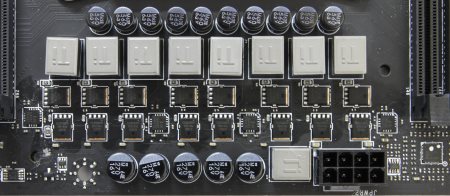

Питание процессора выполнено по восьмифазной схеме. Следует признать, что они получены путем удвоения.

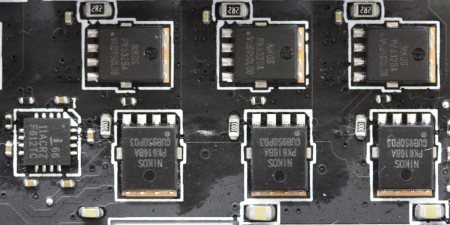

Микросхемы удвоителей находятся с передней стороны рядом с транзисторами. Это Intersil ISL6611A, которые включают драйверы.

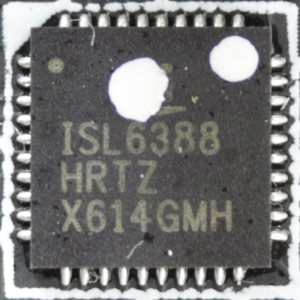

В качестве основного ШИМ-контроллера используется микросхема Intersil ISL6388, которая максимум может обеспечить шесть фаз. Соответственно если бы производитель полностью реализовал функциональность данного контроллера, то пользователь получил бы двенадцать фаз питания.

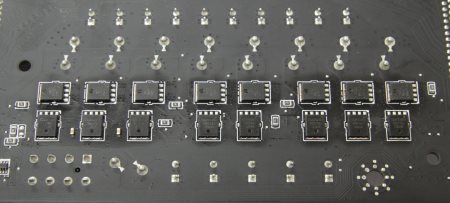

На каждую из восьми фаз приходится по четыре транзистора типа Low Rds(on) производства компании NIKO Semiconductor, часть из которых распаяна с обратной стороны.
Здесь используются супер ферритовые катушки индуктивности с титановым сердечником.
реклама
Твердотельные конденсаторы упакованы в черные корпуса.
