Система охлаждения
Система охлаждения карты представляет собой единую конструкцию, отводящую тепло как от графического процессора, так и от микросхем памяти и от силовых элементов преобразователей питания:
В сравнении с протестированными ранее полноразмерными картами, система охлаждения конечно не выглядит чем-то сверх эффективным, но с учетом низкого тепловыделения GP106, возможно, хватит и такого. Для установки кулера на видеокарту используется крепление с шестью винтами, четыре вокруг графического процессора, и еще два в области преобразователей питания.
Конструкция чем-то похожа на недавно протестированную карту Manli: массивное основание, из которого выходят сравнительно редкие и толстые ребра. В нее входят две тепловые трубки и прямой контакт графического процессора с тепловыми трубками.
реклама

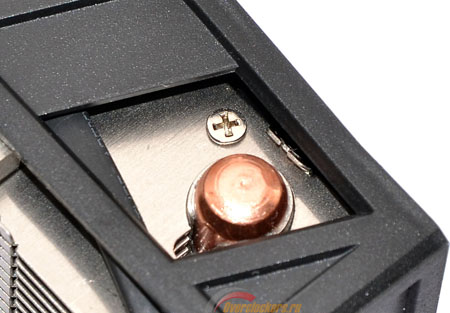

Кожух закреплен на радиаторе при помощи четырех винтов, расположенных сбоку по периметру радиатора:

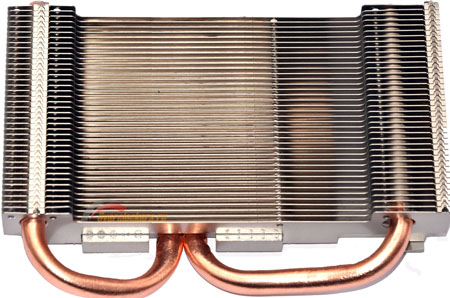

Для каждого винта в кожухе есть отдельное окно, поэтому найти все винты не составляет труда. Каких-либо потайных креплений нет. Радиатор без кожуха:
По идее, прогреваться радиатор должен максимально равномерно, ибо массивное основание, и расположение тепловых трубок к этому располагают. Это должно в некоторой степени скомпенсировать низкую площадь оребрения.
Отдельно отмечу, что часть радиатора, контактирующая с микросхемами памяти, является съемной:
Возможно, система охлаждения унифицирована с какими-то другими продуктами производителя, где отвод тепла от микросхем памяти реализован иначе.
реклама

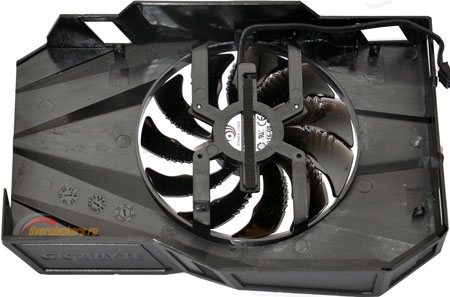

Рамка с вентилятором:
На мой взгляд, рамку можно было бы сделать и компактнее, лишний раз не раздувая внешние размеры графического адаптера.

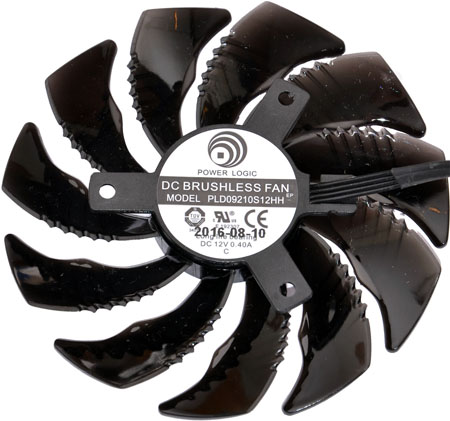

Используемый вентилятор – Power Logic PLD09210S12HH, диаметр крыльчатки – 90 мм.
Тестовый стенд

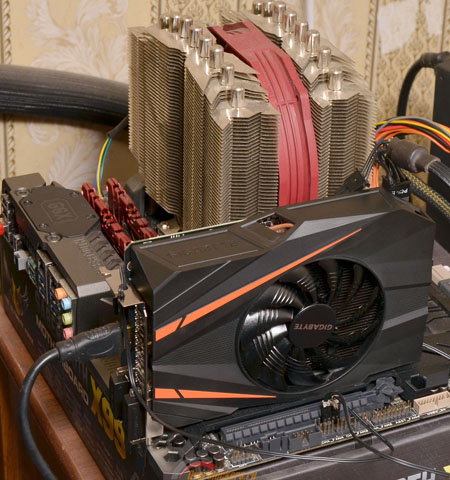

Тестирование Gigabyte GeForce GTX 1060 Mini ITX OC 3G проводилось на следующей конфигурации:
- Процессор: Intel Core i7-5930K @ 4200 МГц;
- Система охлаждения: Thermalright SilverArrow SB-E Extreme;
- Материнская плата: ASUS Sabertooth X99;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память: G.Skill Ripjaws4 F4-3000C15Q-16GRR, 4 x 4 Гбайт, DDR4-3000 15-15-15-35 1.35 В;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX (750 Вт);
- Корпус: открытый стенд.
Разгон и температурный режим
В качестве теста на прогрев и стабильность было решено использовать тест HWBOT Unigine Heaven в режиме Xtreme Preset. Данный тест требователен как к стабильности графического процессора/памяти, так и к системе охлаждения видеокарты, и в отличие от сугубо синтетической нагрузки максимально приближен к реальным сценариям использования видеокарт.
Мониторинг частот/температур, а также скорости вращения вентиляторов осуществлялся при помощи утилит MSI Afterburner 4.3.0 Beta 4 и GPU-Z 1.10.0. Так как система охлаждения видеокарты представляет собой единую конструкцию, для замера температур вспомогательных элементов видеокарты использовались только две термопары, обе из которых были подключены к материнской плате с программным обеспечением Thermal Radar.
Зазор между системой охлаждения и PCB слишком мал, поэтому термопары были расположены с обратной стороны платы.

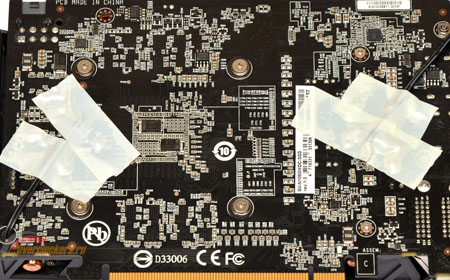

Первая термопара была расположена в области микросхем памяти, вторая в области преобразователя питания графического процессора:
