Проверка температурного режима
Для начала, было решено проверить, как система охлаждения покажет себя в заводском режиме, без вмешательства со стороны пользователя.
Без нагрузки видеокарта работает в режиме энергосбережения, и при сниженных напряжениях. Вентилятор в таком режиме работы отключается, как и на протестированных ранее картах Inno3D и MSI.
|
градусы Цельсия |
Термопара в области преобразователя питания графического процессора |
|
Термопара в области микросхем памяти |
|
Графический процессор, GPU-Z |
|
К температурному режиму карты в простое нет никаких нареканий, тем более с учетом того, что это ITX карта, работающая в пассивном режиме.
реклама
Следующий тест, не меняя никаких настроек и не приступая к разгону карты, несколько проходов Unigine Heaven, с замером температур после каждого:
|
|
|
|
|
Термопара в области преобразователя питания графического процессора |
|
|
|
|
Термопара в области микросхем памяти |
|
|
|
|
Графический процессор, GPU-Z |
|
|
|
|
Режим работы кулера |
|
|
|
|
Результат в HWBOT Unigine Heaven - Xtreme Preset |
|
|
|
|
После четвертой итерации теста температуры карты стабилизировались, и больше не росли. В сравнении с протестированными ранее картами серии GTX 1060, карта от Gigabyte безусловно обладает весьма горячим нравом, особенно это касается термопары в области преобразователя питания графического процессора. Да, показания не критичные, но все же выше всех протестированных ранее конкурентов.
С другой стороны, температурный режим самого графического процессора лучше, чем у недавно протестированной карты Manli, при этом, карту Gigabyte можно признать и менее шумной. Да, комфортного уровня тишины тут еще нет, но и назойливым кулер не назвать. Дополнительно отмечу, что штатный термоинтерфейс не показал разницы в температуре GPU по сравнению с Prolimatech PK-1, которая была нанесена после разбора карты.
Видеокарта под нагрузкой выставила обороты кулера на уровне 50%, что по тахометру соответствует оборотам ~1700, для 90 мм крыльчатки это шумновато. Запись с диктофона, расположенного в паре сантиметров от крыльчаток при 50%.
Сравнимый с картами MSI и Inno3D шум видеокарта издает при работе кулера приблизительно в районе 41%, что по тахометру соответствует оборотам на уровне 1390-1400. Запись с диктофона, расположенного в паре сантиметров от крыльчатки при 41%.
В режиме максимальных оборотов крыльчатка раскручивается примерно до 3400 об/мин, для вентилятора стандарта 90 мм это очень шумно. Приведу соответствующую запись с диктофона при 100%.
Каких-либо «паразитных» призвуков при работе вентиляторов нет, слышим лишь звук проходящего через радиатор воздуха. Что касается звука, издаваемого самой видеокартой без участия вентиляторов, то некоторый писк дросселей присутствует.
реклама
Звук громче, чем у протестированных ранее карт Manli и Inno3D, но тише, чем у протестированной ранее карты MSI. В целом, на фоне работы кулера звук теряется, и доставлять дискомфорта не должен. Нормальный разгон карты возможен только с увеличением оборотов кулера, и соответственно возможного усиления звука дросселей там не услышать.
Показания температур при тесте с максимальными оборотами вентиляторов:
|
градусы Цельсия |
Термопара в области преобразователя питания графического процессора |
|
Термопара в области микросхем памяти |
|
Графический процессор, GPU-Z |
|
Температурный режим неплох, и вполне сгодится для не экстремальных экспериментов с разгоном.
Проверка разгона
Перед тем, как приступить к разгону, устроим замер напряжения графического процессора.
|
мониторинг |
|
Напряжение в простое, В |
|
|
Напряжение под нагрузкой, В |
|
|
В целом, напряжения не выходят за рамки нормы для GTX 1060.
В отличие от карт предыдущих поколений, разгон современных карт NVidia, по крайней мере не экстремальный, предельно упрощен. Видеокарта сама управляет напряжением и частотой графического процессора, ориентируясь на уровень энергопотребления и температурный режим. В сухом остатке только возможность подвигать ползунками, и получить тот или иной результат разгона. Powerlimit на карте Gigabyte GeForce GTX 1060 Mini ITX OC 3G ограничен значением 116%, что является неплохой цифрой, и в случае удачного экземпляра позволяет надеяться на неплохие результаты разгона.
Итак, касаемо рабочих частот, и достигнутых результатов разгона. В полностью штатном режиме, не прикасаясь к каким-либо настройкам, частота графического процессора при прохождении теста составляла 1885 МГц.
После установки Powerlimit в значение 116%, и кулера в режим 100%, при постепенном увеличении частот результатом разгона стала цифра +190 МГц, дальнейшее увеличение частот приводило к зависанию теста с последующим вылетом драйвера. Согласно мониторингу, частота графического процессора под нагрузкой в таком режиме разгона составила 2101 МГц.

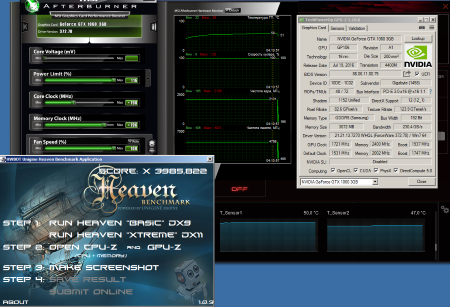

Что касается памяти, то при разгоне графического процессора и максимальных оборотах вентилятора, максимальной стабильной частотой стал режим +796 МГц, то есть частота работы памяти 9598 МГц. Промежуточный результат разгона:

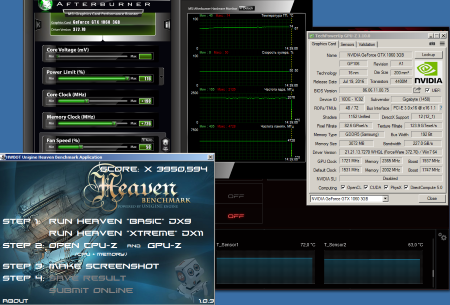

Так как находясь в здравом уме мало кто будет использовать карту с кулером на 100% (если, конечно, медведь на ухо не наступил), то дополнительно был проверен разгон карты и с оборотами кулера, которые карта ставила по умолчанию во время теста на прогрев, то есть 50%. С точки зрения разгона графического процессора даже не пришлось менять настройки – с изменившимся температурным режимом карта сама снизила частоту работы под нагрузкой с 2101 МГц до 2076 МГц. До отметки в +726 МГц снизился стабильный разгон памяти, то есть финальная частота работы памяти составила 9456 МГц:
реклама
Так как шум кулера на 50% оборотах может некоторых людей не устроить, дополнительно было проверено, чего можно достичь в «тихом» режиме, при оборотах кулера 41%. Разумеется, для сохранения приемлемого температурного режима пришлось несколько снизить напряжение питания графического процессора. Согласно программным настройкам, до 0.95 В:
При этом снизившийся температурный режим платы в целом, позволил немного «отыграть» потенциал памяти обратно. Итого, был получен результат 2000/9504 МГц:
Температурный режим в норме, шума от карты почти нет, уровень производительности выше, чем в штатном режиме. И все это в форм-факторе ITX. Чего еще для счастья надо?
Согласно установленным значениям, напряжение графического процессора под нагрузкой должно составить 0.95 в, но насколько можно верить указанным цифрам?
Результаты замеров::
|
мониторинг |
|
Напряжение в простое, В |
|
|
Напряжение под нагрузкой, В |
|
|
Попытка разгона «на результат»

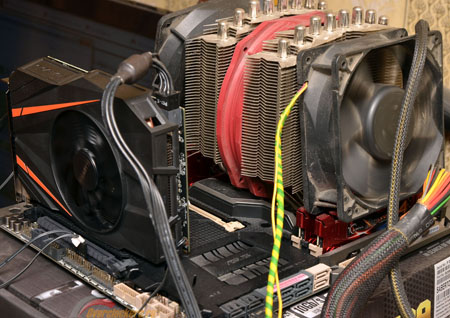

Видеокарта показала весьма неплохие результаты разгона, как графического процессора, так и памяти, поэтому было решено немного испытать свои силы на площадке hwbot.org. Для этого охлаждение процессора было усилено дополнительными вентиляторами, которые помимо прочего неслабо обдували и видеокарту:
В зависимости от теста, процессор мог работать на частотах в диапазоне 4.7-4.8 ГГц, что весьма неплохо для I7 5930K. Напряжение питания процессора при этом поднималось вплоть до 1.485 В (не линпаки же гонять ).
Сама видеокарта в плане графического процессора по сравнению со стабильным разгоном практически не прибавила, а какие-то тесты оказались и более требовательны к стабильности, чем Heaven Extreme, зато не обращая внимания на появляющиеся артефакты, и при лучшем обдуве платы, в некоторых тестах память работала вплоть до 9836 МГц, что можно назвать поистине выдающимся результатом.
Собственно, ключом к успешным результатам стал выбор правильных бенчмарков: в части тестов, где у конкурентов более производительные видеокарты, удалось скомпенсировать это шестью ядрами процессора, в части тестов, где у людей очень производительный процессор, «вытащила» сама видеокарта. Итогом стало шесть золотых кубков (на момент написания материала):
- 3DMark11 – Entry: 25 197;
- 3DMark11 – Extreme: 6 571;
- Catzilla – 576p: 39 970;
- Catzilla – 720p: 30 462;
- 3DMark – Fire Strike Extreme: 6 412;
- 3DMark – Fire Strike Ultra: 3 261.
Золото было взято еще в трех тестах, но там у конкурентов оперативно нашлись «бэкапы», итого, три вторых места:
- Unigine Heaven – Xtreme Preset: 4 283.25;
- GPUPI – 1B: 33 с 67 мс;
- GPUPI – 32B: 41 мин 14 сек 489 мс.
Еще совсем близко (буквально в пределах 20 попугаев) к первому месту был результат в Fire Strike, однако выкладывать такой результат на HWBOT смысла нет. И можно было бы без проблем взять золото в Catzilla 1080P и 1440P, но для этого нужно покупать бенчмарк, поэтому тесты не проводились.
Заключение
По итогам тестирования Gigabyte GeForce GTX 1060 Mini ITX OC 3G оставила приятное впечатление: для форм-фактора ITX модель обладает неплохой системой охлаждения, которая хоть и слегка шумновата, но справляется с обеспечением комфортного температурного режима видеокарты.
Порадовали результаты разгона, особенно результаты разгона памяти, во многом позволившие неплохо выступить на HWBOT. Ну и напоследок стоит отметить, что протестированная версия Gigabyte относится скорее к доступным вариантам GeForce GTX 1060, нежели к дорогим, поэтому достигнутые результаты еще более ценны.
Плюсы Gigabyte GeForce GTX 1060 Mini ITX OC 3G:
- Компактные для своего модельного ряда размеры;
- Доступный диапазон Power limit вплоть до 116%;
- Хорошие результаты разгона, особенно памяти;
- Неплохая для используемого форм-фактора система охлаждения;
- Цена ниже, чем у многих конкурентов.
Минусы видеокарты:
- При настройках по умолчанию немного шумновата.
Страница видеокарты Gigabyte GeForce GTX 1060 Mini ITX OC 3G на официальном сайте производителя:
Выражаем благодарность:
- Гик Николаю за предоставленную на тест видеокарту Gigabyte GeForce GTX 1060 Mini ITX OC 3G.
