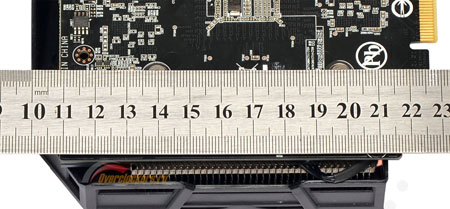

Из неприятных особенностей можно отметить, что кожух системы охлаждения по ширине заметно выступает за пределы самой платы, то есть размеры графического адаптера слегка больше, чем могли бы быть:
Как бы это не отразилось на совместимости с ультра-компактными корпусами.

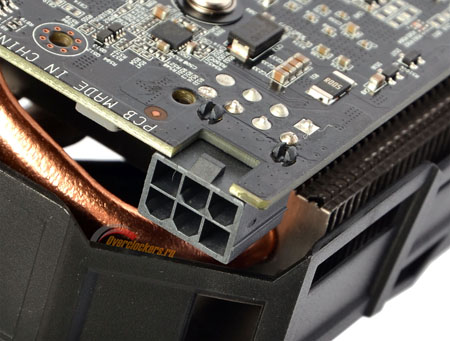

Питание карты осуществляется через один 6-pin разъем:
реклама
С учетом того, что тепловой пакет GTX 1060 составляет только 120вт, присутствует даже некоторый запас прочности, хотя для самоуспокоения все же хотелось бы видеть 8-pin разъем.

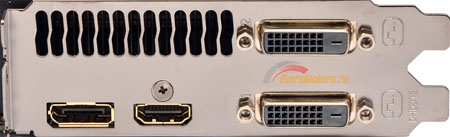

Набор портов интерфейсной панели в сравнении с эталонными GTX 1060 несколько урезан:
Среди портов присутствуют два DVI-D, и по одному порту Display Port и HDMI.
После снятия основной системы охлаждения (которая крепится шестью винтами с обратной стороны платы), Gigabyte GeForce GTX 1060 Mini ITX OC 3G выглядит следующим образом:
В сравнении со многими протестированными ранее картами серии GTX 1060, графический адаптер от Gigabyte выглядит бедновато, на впечатлении сказывается как компактный размер карты, так и наличие нераспаянных элементов в преобразователе питания графического процессора.
Используемый графический процессор – GP106.
реклама
Судя по маркировке, графический процессор был произведен на 29-й неделе, то есть в июле. Отмечу, что в сравнении с полноценными 6 Гбайт картами, графический процессор 3 Гбайт карт несколько урезан по исполнительным блокам.

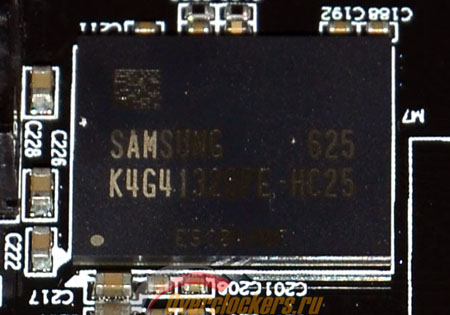

3 Гбайт видеопамяти набраны при помощи шести микросхем Samsung K4G41325FE-HC25 :
Как правило, микросхемы памяти Samsung обладают неплохим разгонным потенциалом.

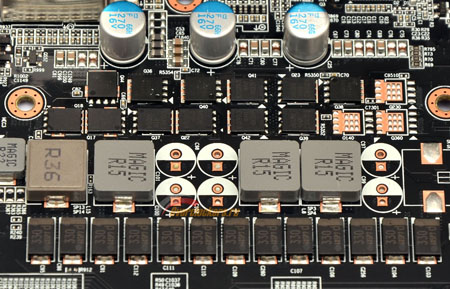

Преобразователь питания графического процессора трехфазный, преобразователь питания памяти однофазный:
На каждую из фаз питания, как в преобразователе питания графического процессора, так и в преобразователе питания памяти, используется по два транзистора Renesas K0393 и одному транзистору Alpha & Omega Semiconductor AON6414A.
В качестве ШИМ-контроллера в преобразователе питания графического процессора используется четырехфазный NCP81174 производства ON Semiconductor:
Полностью потенциал контроллера производитель не реализовал, одна из фаз питания на плате не распаяна. Что касается преобразователя питания памяти, то маркировка ШИМ-контроллера нечитаемая.

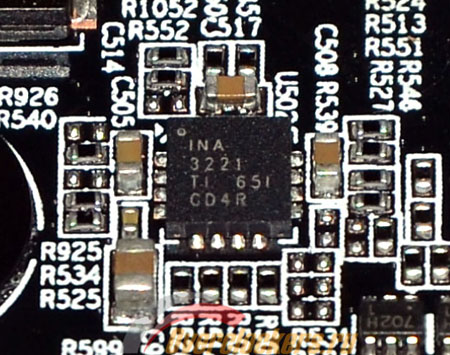

Реализация мониторинга энергопотребления и управления питанием карты выглядит стандартной и неоднократно встречалась на картах NVidia предыдущих поколений. За мониторинг карты отвечает расположенный у 6-pin разъема питания шунт, подключенный к микросхеме Ti INA3221:
