Внутреннее строение
Для начала снимаем черную накладку, под которой скрывается обычная акриловая крышка. Подобная задумка мне очень нравится, так как вместо нее можно установить что угодно. Это вы вскоре увидите в одном из моих обзоров.

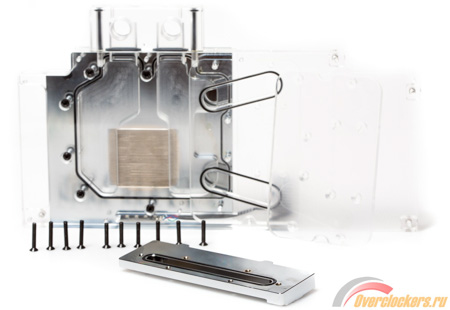

Выкручиваем винты и отсоединяем ватерблок VRM.
реклама
Он соединяется с основным водоблоком через верхнюю часть акриловой крышки.

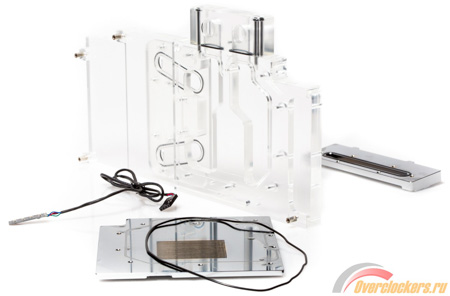

Далее снимаем основной водоблок, и перед нами предстает большая медная пластина с микроканальной структурой.

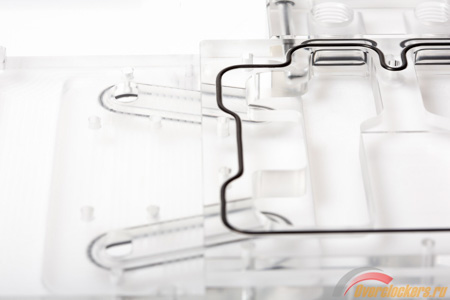

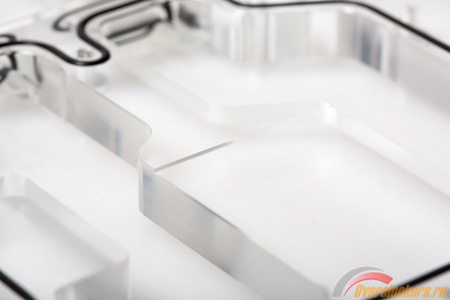

Но перед тем как перейти к ней, уделим немного внимания акриловой крышке. Важно, что в медном основании нет паза под резинку, он сделан в крышке.
Глубина фрезеровки крышки составляет 9 мм.
реклама
В данном случае в акриле нет паза под резинку ватерблока VRM, поскольку он, наоборот, сделан в последнем. Есть только отверстия для входа и выхода жидкости.

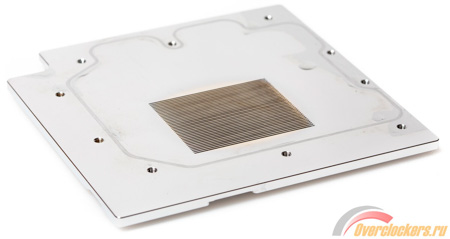

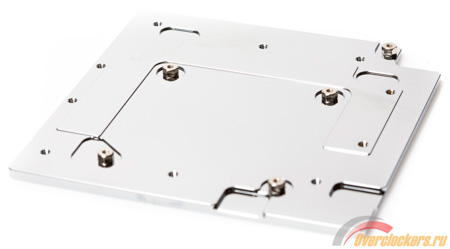

Наконец-то мы добрались до медного основания, это большая пластина толщиной 3.8 мм и 4.0 мм. В ее середине расположена микроканальная структура, подобная используется в процессорных водоблоках Bitspower.

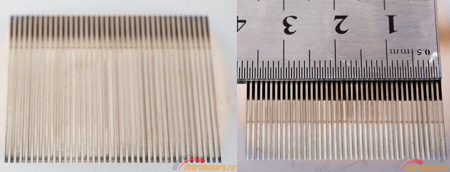

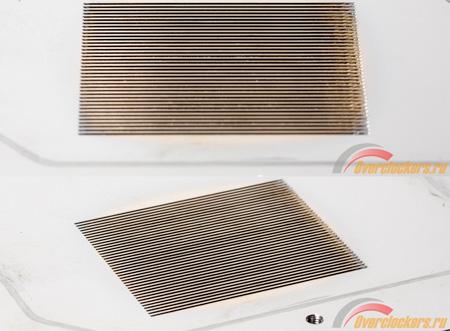

Каналы и ребра ровные и аккуратные, их толщина равна ~0.5 мм.
Всего можно насчитать 39 каналов.

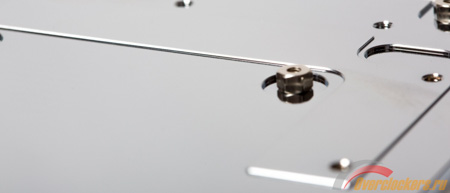

Наружная сторона получила небольшие выступы под оперативную память, их высота составляет примерно 0.2 мм.

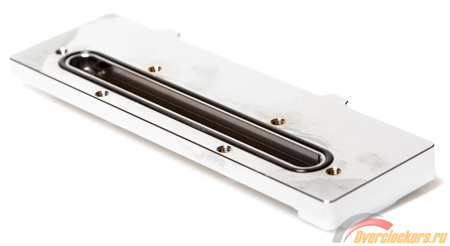

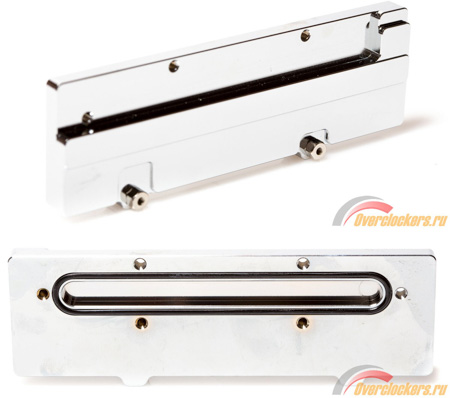

Водоблок VRM – именно эта часть конструкции, откровенно говоря – меня приятно удивил.
реклама
Это массивный медный ватерблок больших размеров. И это неспроста, так как помимо транзисторов десятифазной системы питания видеокарты он охлаждает еще и дроссели, расположенные рядом.
Канал (углубление) под жидкость находится как раз над дросселями, его глубина составляет 4 мм. Насколько это эффективно по отношению к фазам питания точно сказать не могу. Но то, что полноценное охлаждение подсистемы питания видеокарты, это очень хорошая затея — это факт. Для справки – транзисторы греются примерно до 125 градусов, дроссели – до 80.

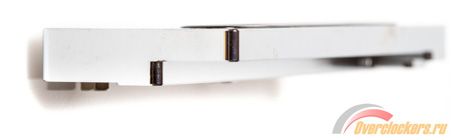

Причем, если приглядеться, на основании есть выступ, находящийся как раз над рядом транзисторов. Толщина ватерблока над транзисторами – 9.5 мм, над дросселями – 5.5 мм.

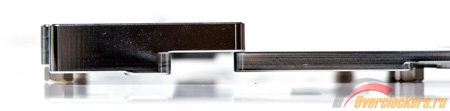

Для наглядного сравнения толщины приведу соответствующий снимок: водоблок VRM и основной водоблок.
