Обзор и тестирование материнской платы ASRock Fatal1ty X99 Professional Gaming i7 (страница 3)
реклама

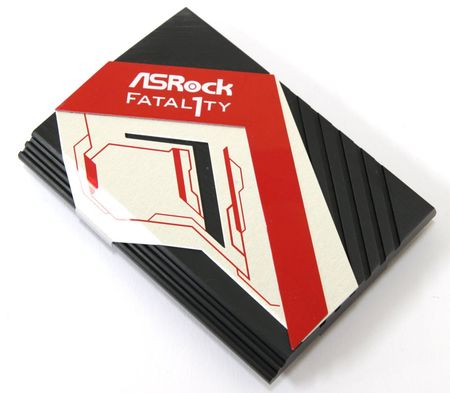

Еще один радиатор находится на чипсете.

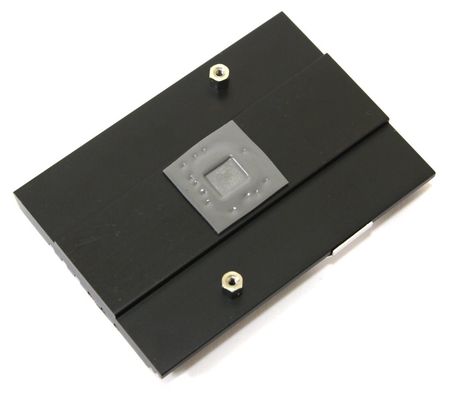

Он также изготовлен из алюминиевого сплава и окрашен в черный цвет. Сверху также можно заметить декоративную пластинку с надписями ASRock и Fatal1ty. В качестве термоинтерфейса мы опять видим терморезинку, но на этот раз темно-серого цвета. Крепление осуществляется при помощи двух подпружиненных винтов с обратной стороны.
реклама

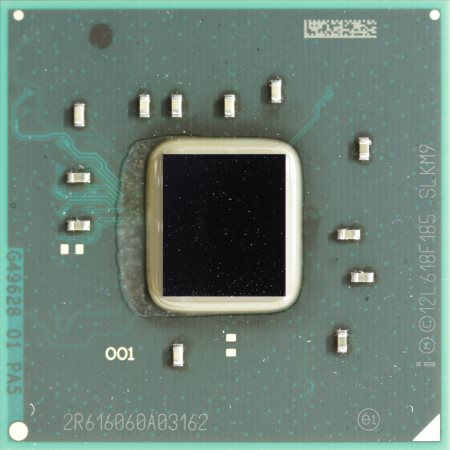

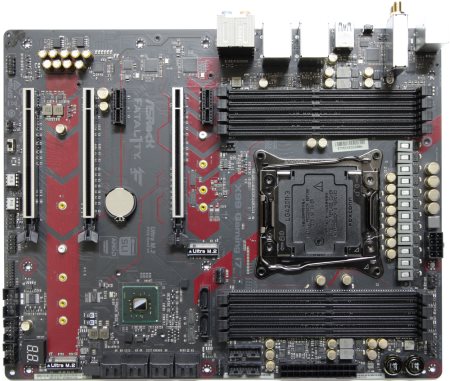

Под этим радиатором находится чипсет Intel X99.
На фоне Intel Z170 он уже кажется немного устаревшим потому, что Z170 появился существенно позднее и получил большое количество линий PCI-e Gen3.
Что же касательно поддержки накопителей типа SATA 3, то здесь превосходство осталось за Intel X99, поскольку он обеспечивает десять портов SATA 3, два из которых могут использоваться как SATA Express.
Разумеется, есть поддержка различных режимов RAID. Кроме этого на плате можно обнаружить два разъема Ultra M.2, для поддержки накопителей соответствующего стандарта. Это обозначает использование четырех линий PCI-e третьего поколения. Они обеспечивают скорость передачи данных до 32 Гбит/с.

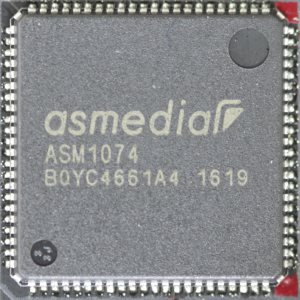

Еще чипсет поддерживает до шести портов USB 3.0 и восемь USB 2.0. Четыре разъема USB 3.0 находятся на задней панели, но они представлены отдельным контроллером ASMedia ASM1074.
реклама

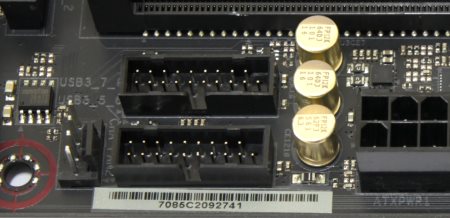

И еще есть две колодки для подключения четырех устройств, которые расположены недалеко от основного коннектора питания ATX.

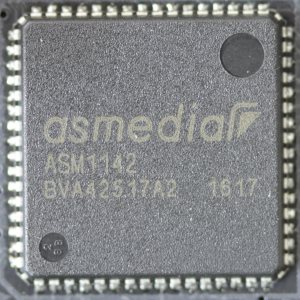

Конечно же, не обошлось без поддержки нового стандарта USB 3.1. Два таких порта разных типов (Type-A и Type-C) находятся на задней панели. Оба они реализованы при помощи отдельного контроллера ASMedia ASM1142.

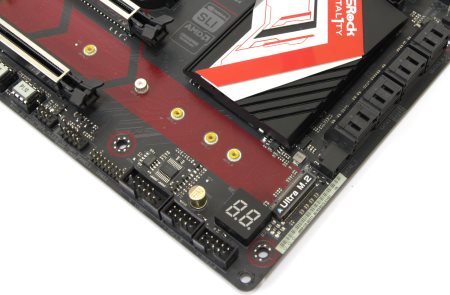

В правом нижнем углу находятся две колодки USB 2.0, для подключения четырех устройств, а также разъемы COM, TPM и сдвоенный семисегментный индикатор POST кодов загрузки и инициализации.
Левее разместились два коннектора для подключения кнопок и индикаторов корпуса, а также спикерфона. По соседству с ними распаяны две микросхемы BIOS, их переключатель, а также джампер ClrCMOS для сброса настроек.

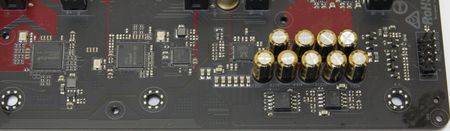

В левой части расположился звуковой кодек Realtek ALC1150, операционные усилители и специальные звуковые конденсаторы.

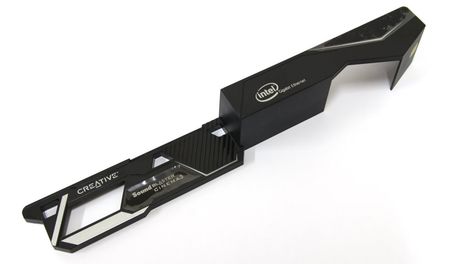

Вся эта звуковая подсистема называется Creative Sound Blaster Cinema 3. Чтобы до нее добраться, необходимо снять декоративный пластиковый кожух, закрывающий левый край, включая разъемы задней панели.
реклама
Такое решение мы уже видим не первый раз, и оно уже не выглядит необычным. Единственное, что мне понравилось в данном случае - использование винтового соединения.

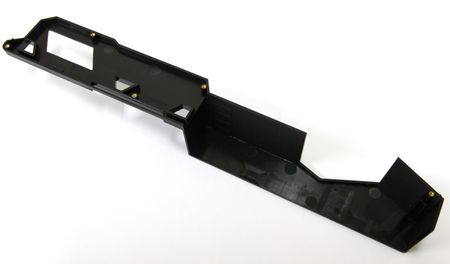

Обычно эти кожухи крепятся саморезами. Достаточно один раз их демонтировать и после повторного монтажа они уже прокручиваются и не фиксируют конструкцию. Здесь на пластиковой детали есть специальные металлические втулки, в которые и вкручиваются винты. Поэтому монтаж/демонтаж можно осуществлять много раз и не волноваться за крепление.
реклама
