Дизайн и особенности платы
Перед нами полноразмерная материнская плата формата ATX, и ее размеры составляют 305 х 244 мм.
Внешне модель очень похожа на ASUS X99 Deluxe, но отличия конечно же есть. Прежде всего сходство наблюдается в оформлении.
реклама

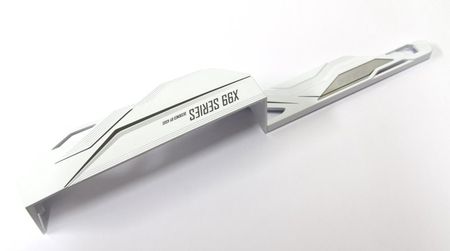

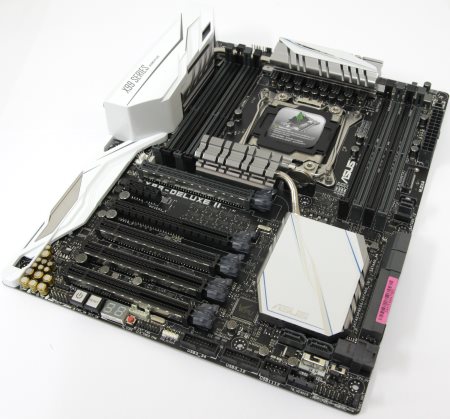

Это объясняется наличием белого декоративного пластикового элемента, который закрывает левую сторону материнской платы, включая заднюю панель.

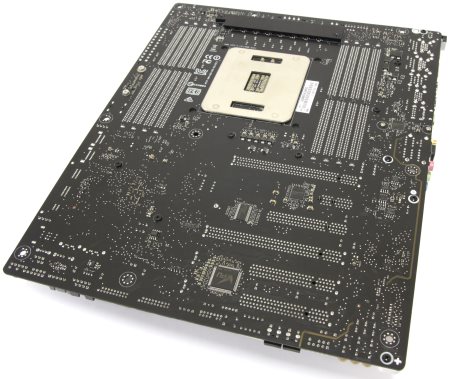

Она крепится с обратной стороны при помощи нескольких маленьких саморезов. Материнская плата получилась очень нафаршированной различными дополнительными контроллерами, поэтому часть элементов можно обнаружить с обратной стороны, Здесь же хорошо заметна полоса разграничения звукового кодека, а вот светодиодов для ее подстветки здесь нет потому, что теперь они спереди как раз под пластиковой деталью.

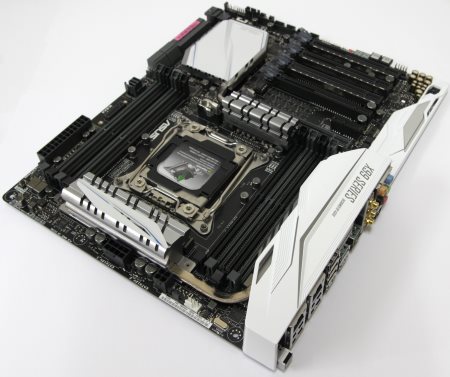

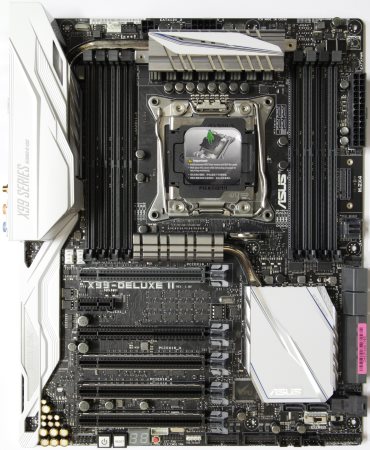

Качество изготовления находится традиционно на высоком уровне. Сверху плата смотрится необычно и привлекательно во многом благодаря этому пластиковому кожуху.
реклама

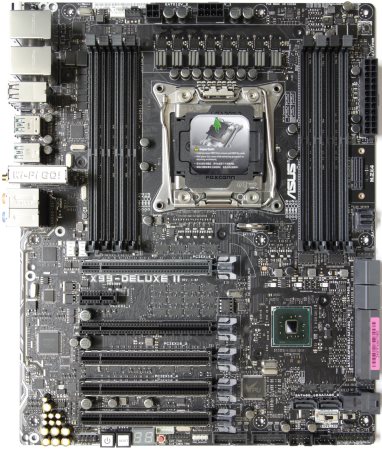

Если с платы снять все, включая радиаторы, то ее внешний облик кардинально меняется. Она становится просто безликой, но очень напичканной разными дополнительными контроллерами. Даже батарейку пришлось установить вертикально.

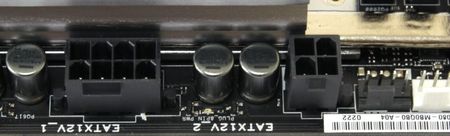

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8+4. Мы знаем, что TDP топовых процессоров составляет 140Вт и это не предел поскольку это значение не учитывает разгон.

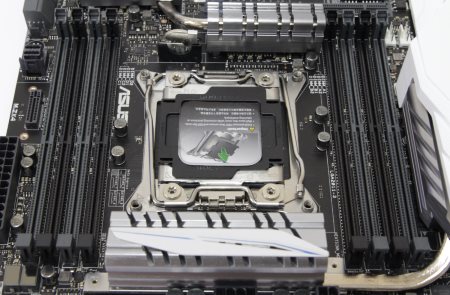

Для установки модулей памяти типа DDR4 предусмотрено восемь разъемов черного и серого цветов.
Производителем заявлена поддержка режимов работы DDR4 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 (разгон)) МГц со штатным напряжением 1.2 В, которое разумеется можно увеличивать. Контроллер процессоров Intel s2011-v3 четырех канальный, поэтому для активации этого режима надо в первую очередь устанавливать четыре планки в слоты серого цвета. Разумеется есть поддержка профилей XMP, однако на мой взгляд не следует использовать комплекты, предназначенные для платформы Intel s1151, как впрочем и наоборот потому, что корректная работа не гарантирована и я уже не раз столкнулся с этим на практике.

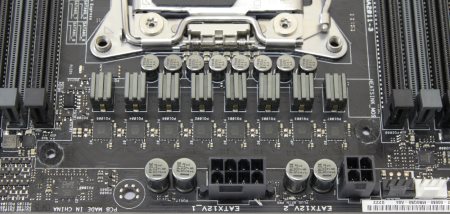

Питание процессора выполнено по настоящей 8-ми фазной схеме. Не стоит раньше времени волноваться, поскольку даже на новенькой ASUS Rampage V Edition 10 тоже восемь фаз питания процессора и это никак ей не мешает их отлично разгонять с использованием экстремального охлаждения.

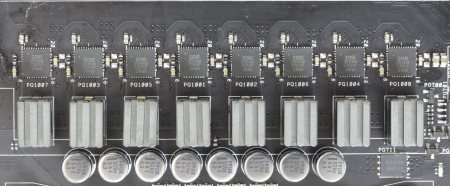

Разумеется здесь ничего не удвоено, поскольку для таких прожорливых процессоров, особенно в разгоне, использовать всего четыре питающих фазы - просто безумие. Поэтому с обратной стороны нет не удвоителей и даже отсутствуют драйверы, поскольку они уже интегрированы в транзисторные сборки. Их ровно восемь штук по количеству фаз. Они находятся спереди и представлены микросхемами International Rectifier IR3556M.
Подсистема питания называется DIGI+ и поэтому данная символика присутствует на всех управляющих чипах.
реклама

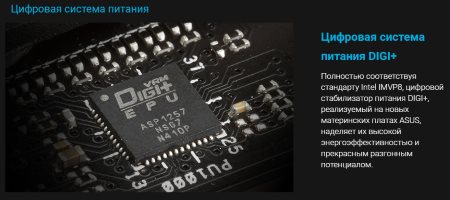

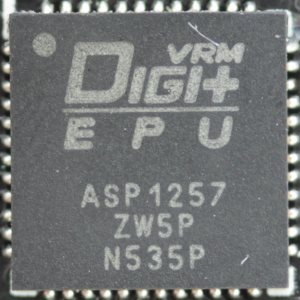

В качестве основного ШИМ контроллера используется микросхема с маркировкой DIGI+ VRM EPU ASP1257.

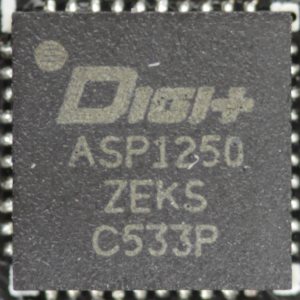

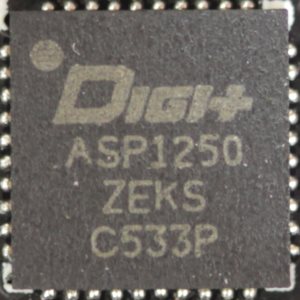

За питание памяти отвечают другие два ШИМ контроллера с маркировкой DIGI+ ASP1250.

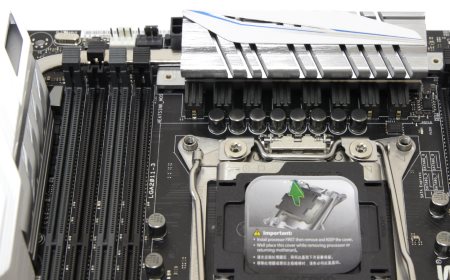

Все конденсаторы в подсистеме питания твердотельные. Также мы можем увидеть супер ферритовые катушки индуктивности. Транзисторные сборки накрыты радиатором.

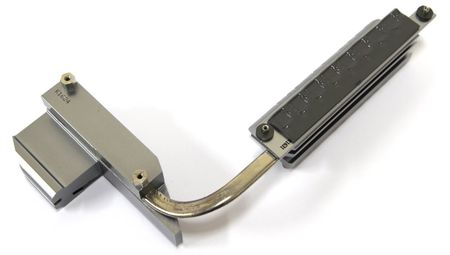

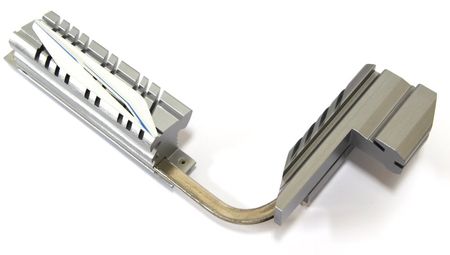

И снова по традиции всей платформы Intel s2011 практически все производители стремятся как-то улучшить отвод тепла от силовых элементов. Транзисторы обычно находятся сверху, и там пространство просто не позволяет разместить один огромный радиатор. Поэтому приходится хитрить и делать конструкцию из двух радиаторов. Второй выводится за разъемы задней панели, а оба они соединяются тепловой трубкой.
Здесь мы видим точно такое же решение. Оба радиатора изготовлены из алюминиевого сплава и может даже показаться, что они не окрашены. На самом деле они просто покрыты прозрачным лаком.
Соединяются они при помощи медной никелированной тепловой трубки и термоклея. В качестве термоинтерфейса у верхнего используется терморезинка толщиной около 1 мм. Оба крепятся с обратной стороны платы жестко при помощи двух винтов каждый.
